フェノール取手
- 通常単価(税別)
- 1,398円～2,388円
- 税込単価
- 1,538円～2,627円
【特長】フェノール製で、持ち手が楕円形状の握り易い取手です。めねじでの取付タイ...
詳細情報を確認するご注意
- L1寸法に誤りがあり、CAD修正中です。規格表が正しい寸法となります。
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が7型番あります。

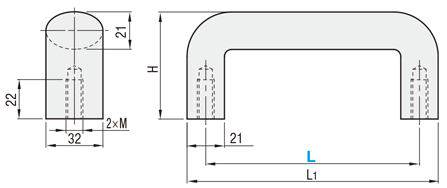

外形図・規格表
UPCFN
[ M ]材質 取手部：フェノール樹脂 ねじ部：黄銅(インサート)
規格表
| 型式 |
| UPCFN114 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L1 | M (並目) | H | 質量 (g) | 許容荷重 (N) | ￥基準単価 | |
| Type | L | ||||||
| UPCFN | 90 | 111 | 6 | 50 | 90 | 1100 | 977 |
| 114 | 135 | 105 | 1100 | 1,029 | |||
| 120 | 141 | 8 | 60 | 140 | 700 | 1,176 | |
| 140 | 161 | 155 | 600 | 1,313 | |||
| 160 | 181 | 170 | 600 | 1,418 | |||
| 180 | 201 | 200 | 500 | 1,502 | |||
| 200 | 221 | 210 | 470 | 1,670 | |||
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | フェノール取手 | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | フェノール取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | めねじ | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
1,398円 ( 1,538円 ) | 在庫品1日目当日出荷可能 |
|
1,472円 ( 1,619円 ) | 在庫品1日目当日出荷可能 |
- |
1,682円 ( 1,850円 ) | 在庫品1日目当日出荷可能 |
|
1,877円 ( 2,065円 ) | 在庫品1日目当日出荷可能 |
- |
2,028円 ( 2,231円 ) | 在庫品1日目当日出荷可能 |
|
2,148円 ( 2,363円 ) | 在庫品1日目当日出荷可能 |
|
2,388円 ( 2,627円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
【特長】フェノール製で、持ち手が楕円形状の握り易い取手です。めねじでの取付タイプで、ねじ部は黄銅インサート挿入済みです。
ご注意
- L1寸法に誤りがあり、CAD修正中です。規格表が正しい寸法となります。
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
フェノール取手のレビュー
焼成機のカバーに使用
4
4.02020/03/04
ステンレス製のカバーで、反射熱により200℃程になるので取っ手を取り付けた。
1人が参考にしています。
検査治具に使用しています。
5
5.02020/06/01
検査治具に使用しております。
今のところ何の問題もなく使用しております。
0人が参考にしています。
外販自動機カバー部の取っ手として使用
5
5.02019/06/14
当社製品をご利用頂くお客様に製薬関連会社が多いことから防錆機能が必須です。ステンレスか樹脂の限られた選択肢の中でも特に強...もっと読む
0人が参考にしています。
