ミスミ

ステンレス埋め込み取手　おねじ取付タイプ

ステンレス埋め込み取手　おねじ取付タイプ

ご注意

  • 推奨締付トルクは1.5N・mです。
  • 取手・ノブの特長についてはこちらご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

【ご利用無料】
アルミフレーム筐体
設計ソフト

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が2型番あります。
数量：

外形図・規格表


UWAUNS パネル取付穴寸法
[ ! ]取付ねじM4は並目です。
[ M ]材質仕上[ A ]付属品
SUS304ヘア−ラインナット 2コ
ワッシャ2コ		[ M ]SUS304


規格表

型式
UWAUNS120
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式PSL1L2質量
(g)		￥基準単価
TypeL
UWAUNS907458616030263
12010086919050315
 [ ! ]L寸指定がない場合は120になります。



使用例

ステンレス埋め込み取手 関連画像1_使用例

関連商品

商品名ステンレス埋め込み取手埋め込み取手
樹脂タイプ		埋め込み取手
ステンレスタイプ		アングル取手
標準タイプ		丸棒取手
寸法固定タイプ
写真

ステンレス埋め込み取手 関連画像1_関連商品

ステンレス埋め込み取手 関連画像2_関連商品

ステンレス埋め込み取手 関連画像3_関連商品

ステンレス埋め込み取手 関連画像4_関連商品

ステンレス埋め込み取手 関連画像5_関連商品

本体種類埋め込み取手埋め込み取手埋め込み取手アングル取手丸棒取手
取付方法おねじ-おねじめねじめねじ

取手全商品リストは こちら

注意事項

推奨締付トルク：1.5N・m

型番リスト

表示件数
  • 1
    • 型番
    UWAUNS90
    UWAUNS120

    取付ピッチ

    (mm)

    長手寸法

    (mm)

    		RoHS?最小発注数量
    74
    90
    10
    1個
    100
    120
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    価格が安い代替相当品
    376円
    ( 414円 )
    在庫品1日目当日出荷可能

    C-NUWAUNS90

    451円
    ( 496円 )
    在庫品1日目当日出荷可能

    C-NUWAUNS120

  • 1

    • 詳細情報

    基本情報

    【特長】ステンレス製の埋め込み取手です。取り付け相手に穴を開けて、おねじで取り付けるタイプです。

    ご注意

    • 推奨締付トルクは1.5N・mです。
    • 取手・ノブの特長についてはこちらご確認ください。
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    出荷日については、コチラをご覧ください。

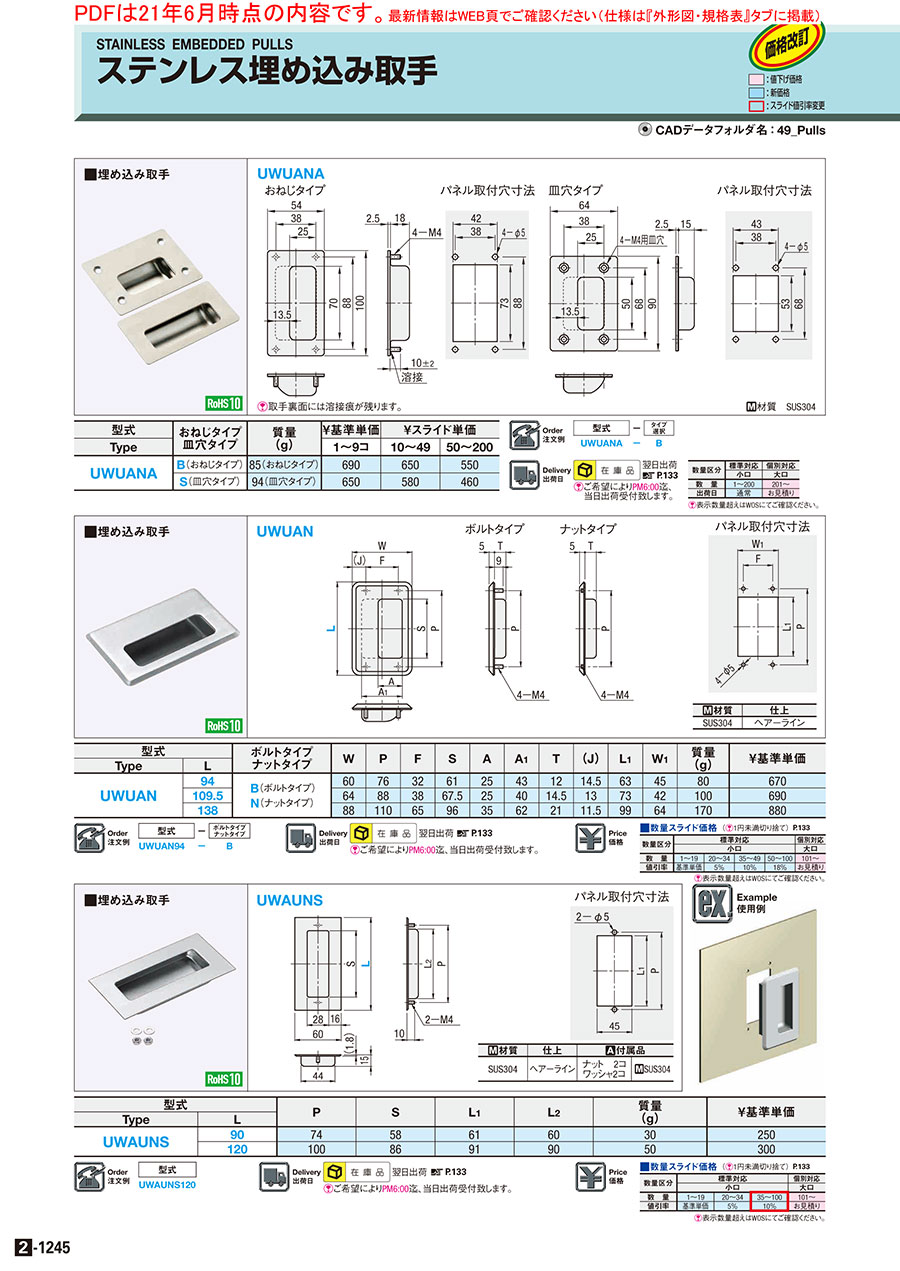

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1245

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ステンレス埋め込み取手　おねじ取付タイプのレビュー
    4.5平均満足度：4.522件のレビュー
    設備のカバーの取っ手
    5
    満足度：5.02019/12/10
    設備のカバーの持ち手に使用しています。見栄えもよいのでお勧めです。
    1人が参考にしています。
    装置扉
    4
    満足度：4.02017/08/01
    コスパはよく、ステンレスなので耐環境性もよいと思います。 指のかかり具合がフィットはしないので、重量物だと指が痛いかもし...もっと読む
    1人が参考にしています。
    移動用、操作BOXの持ち手として
    5
    満足度：5.02023/06/08
    見栄え、コストもよく、表面上に突起がでないので更に良いです。材質はSUSですので腐食性にもつよく、手アカがつかないのもい...もっと読む
    0人が参考にしています。
    取手
    4
    満足度：4.02023/03/31
    装置の架台の下側のカバーに取付て使用。外す時持ちやすくて良い。価格も安いので助かります
    0人が参考にしています。
    架台カバーの取手
    5
    満足度：5.02022/07/07
    設備架台のカバーの取手で使用しました。 埋め込みなので外側に出っ張る部分がないので 安全面に考慮されています。
    0人が参考にしています。
    22件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ステンレス埋め込み取手　おねじ取付タイプ
    【クリーン洗浄品】ステンレス埋め込み取手　おねじ取付タイプ
    オールステンレス埋め込み取手 おねじ取付タイプ SEMI規格準拠
    【クリーン洗浄品】オールステンレス埋め込み取手 おねじ取付タイプ SEMI規格準拠
    Ｔ型取手　おねじタイプ
    【クリーン洗浄品】丸棒取手　おねじタイプ
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格376円--3,760円-991円 --
    通常出荷日在庫品1日目3日目在庫品1日目3日目在庫品1日目3日目
    特性・用途耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性-耐食性・耐薬品 / 非磁性 / SEMI規格（S8-0218 2018）準拠-絶縁性 / 非磁性 / 反射防止-
    本体種類埋込形埋込形埋込形埋込形標準形標準形
    形状その他その他その他その他変形(M字・T字・コの字)ストレート
    取付方法おねじおねじおねじおねじおねじおねじ
    材質ステンレスステンレスステンレスステンレス樹脂-
