樹脂埋め込み取手
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

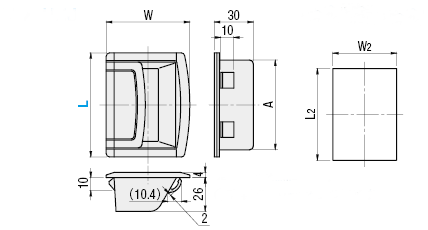

外形図・規格表
[ M ]材質：ABS樹脂
UWAUNJ
パネル取付穴寸法
[ ! ]適用板厚は1～1.2mmになります。
[ M ]材質：ABS樹脂
規格表
| 型式 |
| UWAUNJ80 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | W | L2 | W2 | A | 質量 (g) | ￥基準単価 | |
| Type | L | ||||||
| UWAUNJ | 80 | 60 | 70 | 48.5 | 69 | 50 | 462 |
| 120 | 82 | 108.5 | 70 | 108 | 70 | 525 | |
| 180 | 82 | 168.5 | 70 | 168 | 90 | 683 | |
使用例
[ ! ]取り付けの際には、接着剤のご使用をお奨めします。
関連商品
| 商品名 | 樹脂埋め込み取手 | 埋め込み取手 樹脂タイプ | 埋め込み取手 ステンレスタイプ | アングル取手 標準タイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
| 本体種類 | 埋め込み取手 | 埋め込み取手 | 埋め込み取手 | アングル取手 | 丸棒取手 |
| 取付方法 | 樹脂ツメ | - | おねじ | めねじ | めねじ |
取手全商品リストは こちら
詳細情報
基本情報
板厚1～1.2mmのプレート等に埋め込むように取り付けする取手です。ABS樹脂で、本体についているツメで容易に取付可能です。
ご注意
- 取手・ノブの特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
