メカニカル部品技術窓口
ステンレス回転取手
ご注意
未確定：候補が3型番あります。

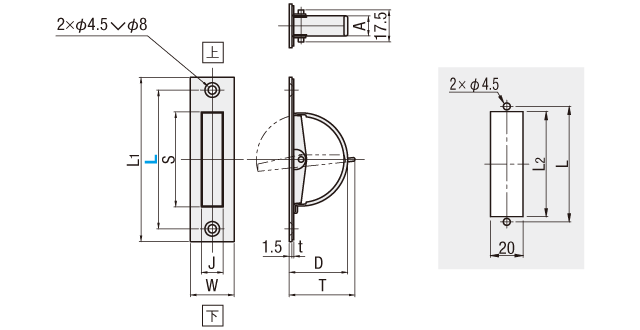

外形図・規格表
UWAKS
パネル取付穴寸法
[ M ]材質：SUS304
[ ! ]縦付の場合上 下を正しく取付けてください。
[ ! ]縦付の場合上 下を正しく取付けてください。
規格表
| 型式 |
| UWAKS94 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | W | L1 | S | J | D | T | t | A | L2 | 質量 (g) | ￥基準単価 | |
| Type | L | |||||||||||
| UWAKS | 76 | 24 | 90 | 52 | 12 | 32 | 36 | 1 | 11 | 60 | 49 | 704 |
| 94 | 110 | 64 | 12 | 38 | 42 | 1 | 11 | 74 | 59 | 746 | ||
| 115 | 25 | 135 | 90 | 12.2 | 50 | 55 | 1.2 | 12 | 102 | 88 | 819 | |
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | ステンレス回転取手 | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | ステンレス回転取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | 外止め | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,006円 ( 1,107円 ) | 在庫品1日目当日出荷可能 |
|
1,067円 ( 1,174円 ) | 在庫品1日目当日出荷可能 |
|
1,171円 ( 1,288円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】持ち手部分を回転できる取手です。使用しない時は邪魔にならないようフラットになり、動きが多い箇所での使用に最適です。
商品担当おすすめ
ステンレス回転取手のレビュー
装置付帯部品として
5
5.02019/05/14
装置付帯のカバー部取っ手として使用しています。普段ほとんど開閉しない部位であるため、操作性よりもデザイン性（表面に突起レ...もっと読む
1人が参考にしています。
