メカニカル部品技術窓口
長円グリップ取手
ご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。

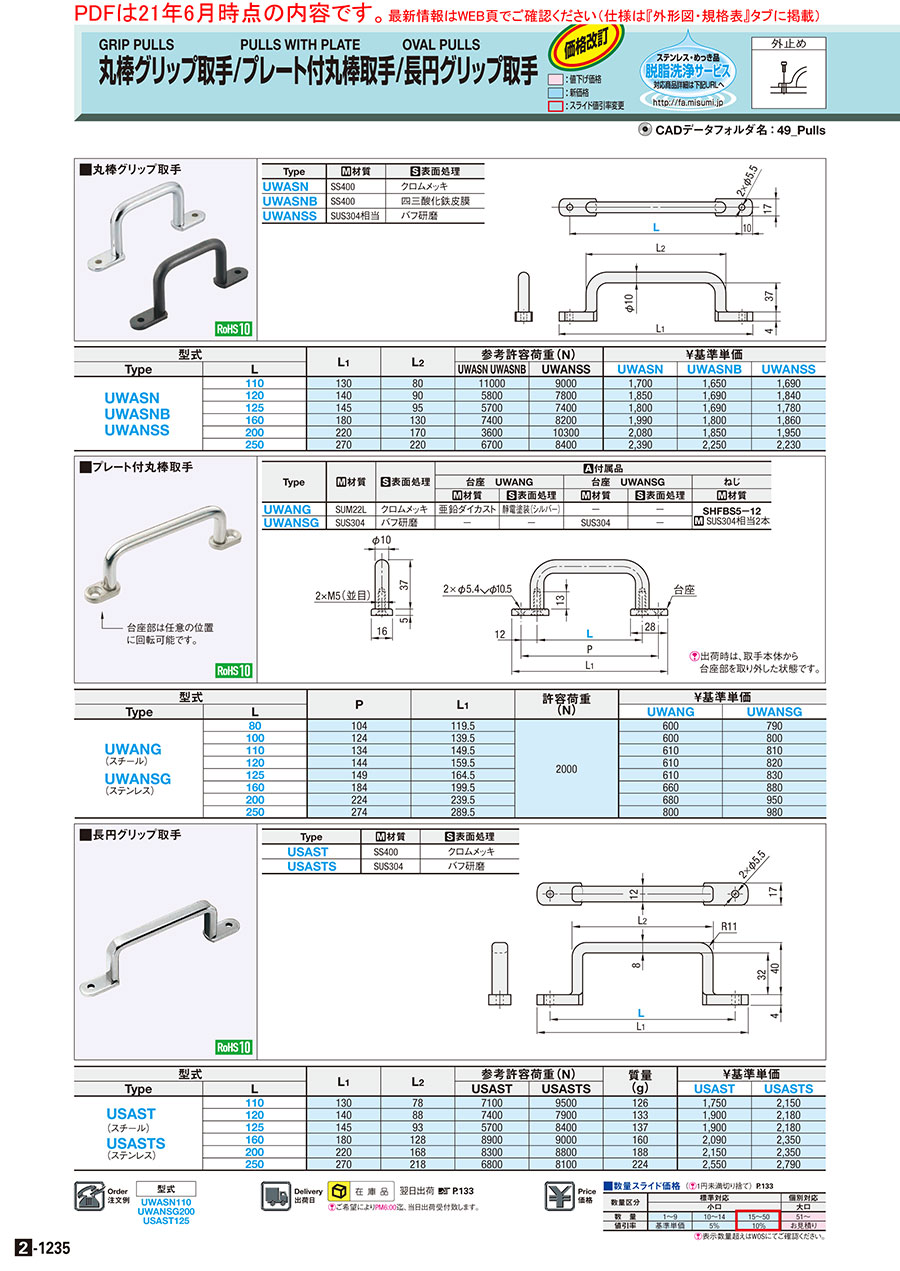

外形図・規格表
| Type | [ M ]材質 | [ S ]表面処理 |
| USAST | SS400 | スズ・コバルトメッキ |
| USASTS | SUS304 | バフ研磨 |
規格表
| 型式 |
| USAST125 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L1 | L2 | 参考許容荷重(N) | 質量 (g) | ￥基準単価 | |||
| Type | L | USAST | USASTS | USAST | USASTS | |||
| USAST (スチ−ル) USASTS (ステンレス) | 110 | 130 | 78 | 7100 | 9500 | 126 | 1,838 | 2,258 |
| 120 | 140 | 88 | 7400 | 7900 | 133 | 1,995 | 2,289 | |
| 125 | 145 | 93 | 5700 | 8400 | 137 | 1,995 | 2,289 | |
| 160 | 180 | 128 | 8900 | 9000 | 160 | 2,195 | 2,468 | |
| 200 | 220 | 168 | 8300 | 8800 | 188 | 2,258 | 2,468 | |
| 250 | 270 | 218 | 6800 | 8100 | 224 | 2,678 | 2,930 | |
製品仕様
■表面処理詳細
| 名称 | 層厚さ （μm） | 処理できる材質 | 使用例 | 目的・特長 | 備考 | Type |
|---|---|---|---|---|---|---|
| スズ・コバルトメッキ | - | ・鉄鋼 ・銅・銅合金 ・アルミニウムおよびアルミ合金 ・亜鉛ダイカスト | - | ・ 銀白色光沢を持ち、高い装飾性 ・耐食性・耐摩耗性に優れる ・六価クロムを含まないため、RoHS対応・環境負荷が低い。 | クロムめっきの代替として利用されることが多い | USAST |
| バフ研磨 | - | - | - | - | - | USASTS |
その他の表面処理については こちら
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | 長円グリップ取手 | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | 長円グリップ取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | 外止め | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
2,629円 ( 2,892円 ) | 在庫品1日目当日出荷可能 |
- |
2,854円 ( 3,139円 ) | 在庫品1日目当日出荷可能 |
- |
2,854円 ( 3,139円 ) | 在庫品1日目当日出荷可能 |
- |
3,140円 ( 3,454円 ) | 在庫品1日目当日出荷可能 |
- |
3,229円 ( 3,552円 ) | 在庫品1日目当日出荷可能 |
- |
3,830円 ( 4,213円 ) | 在庫品1日目当日出荷可能 |
- |
3,229円 ( 3,552円 ) | 在庫品1日目当日出荷可能 |
- |
3,273円 ( 3,600円 ) | 在庫品1日目当日出荷可能 |
- |
3,273円 ( 3,600円 ) | 在庫品1日目当日出荷可能 |
- |
3,530円 ( 3,883円 ) | 在庫品1日目当日出荷可能 |
|
3,530円 ( 3,883円 ) | 在庫品1日目当日出荷可能 |
- |
4,190円 ( 4,609円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
【特長】長円形状の汎用的な取手です。【材質】スチール/ステンレスからお選びいただけます。
ご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
長円グリップ取手のレビュー
POM板に固定
4
4.02020/03/27
ＰＯＭの治具を引き出しする際に取っ手がある方が便利ということで本製品を使用しました。固定のボルト径は小さめのものを使用し...もっと読む
0人が参考にしています。
外販装置付帯部品として使っています
5
5.02020/03/11
外販装置に対し新造時機構部品として、または既存導入品メンテナンス時の予防保全置換用途等で使用しています。何れの場合も過去...もっと読む
0人が参考にしています。
