ミスミ

六角穴付ローレットノブ

カタログ |P.2-1212

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 316円～756円

税込単価: 348円～832円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ローレットノブ

4.6

通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

小径ローレットノブ

4.7

通常価格(税別)： 215円 (税込価格：237円)

通常出荷日：在庫品1日目

【特長】円筒形の六角穴付ローレットノブです。上部の六角穴を使用して取付可能です...

詳細情報を確認する

環境対応
RoHS対応（10物質）
本体種類
円形
円形種類
標準
ノブ部外径【範囲選択】 (mm)
～20
側面部加工
ローレット

ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が32型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

標準	段付

Type		[ M ]材質	[ S ]表面処理
標準	段付	[ M ]材質	[ S ]表面処理
NOBR	NKBR	SUM24L	バフ研磨＋クロムメッキ
NOOSR	NKOSR	SUS303	ヘアライン

規格表

型式	−	L
NOBR3	−	6

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			L選択				A	D	d	H	S	ℓ	B	￥基準単価
Type		M (並目)	L選択				A	D	d	H	S	ℓ	B	NOBR NKBR	NOOSR NKOSR
標準 NOBR NOOSR	段付 NKBR NKOSR	3	6	10			12	12	6	17	5	1	2	263	431
		4	6	10	16		17	16	8	23	6	1.2	2.5	357	525
		5		10	16	20	26	20	10	33.5	7.5	1.4	3	452	630

型番リスト

表示件数

型番

取付部の種類

取付部呼び径 M

取付部長さ

(mm)

ノブ部外径

(mm)

本体材質

詳細材質

本体高さ

(mm)

本体表面処理

RoHS?

最小発注数量

おねじ(段付)	M3	6	12	[スチール] SUM24L	SUM24L	17	バフ研磨+クロムメッキ	10	1個
おねじ(段付)	M3	10	12	[スチール] SUM24L	SUM24L	17	バフ研磨+クロムメッキ	10	1個
おねじ(段付)	M4	6	16	[スチール] SUM24L	SUM24L	23	バフ研磨+クロムメッキ	10	1個
おねじ(段付)	M4	10	16	[スチール] SUM24L	SUM24L	23	バフ研磨+クロムメッキ	10	1個
おねじ(段付)	M4	16	16	[スチール] SUM24L	SUM24L	23	バフ研磨+クロムメッキ	10	1個
おねじ(段付)	M5	10	20	[スチール] SUM24L	SUM24L	33.5	バフ研磨+クロムメッキ	10	1個
おねじ(段付)	M5	16	20	[スチール] SUM24L	SUM24L	33.5	バフ研磨+クロムメッキ	10	1個
おねじ(段付)	M5	20	20	[スチール] SUM24L	SUM24L	33.5	バフ研磨+クロムメッキ	10	1個
おねじ(段付)	M3	6	12	[ステンレス] SUS303	SUS303	17	ヘアライン	10	1個
おねじ(段付)	M3	10	12	[ステンレス] SUS303	SUS303	17	ヘアライン	10	1個
おねじ(段付)	M4	6	16	[ステンレス] SUS303	SUS303	23	ヘアライン	10	1個
おねじ(段付)	M4	10	16	[ステンレス] SUS303	SUS303	23	ヘアライン	10	1個
おねじ(段付)	M4	16	16	[ステンレス] SUS303	SUS303	23	ヘアライン	10	1個
おねじ(段付)	M5	10	20	[ステンレス] SUS303	SUS303	33.5	ヘアライン	10	1個
おねじ(段付)	M5	16	20	[ステンレス] SUS303	SUS303	33.5	ヘアライン	10	1個
おねじ(段付)	M5	20	20	[ステンレス] SUS303	SUS303	33.5	ヘアライン	10	1個
おねじ	M3	6	12	[スチール] SUM24L	SUM24L	12	バフ研磨+クロムメッキ	10	1個
おねじ	M3	10	12	[スチール] SUM24L	SUM24L	12	バフ研磨+クロムメッキ	10	1個
おねじ	M4	6	16	[スチール] SUM24L	SUM24L	17	バフ研磨+クロムメッキ	10	1個
おねじ	M4	10	16	[スチール] SUM24L	SUM24L	17	バフ研磨+クロムメッキ	10	1個
おねじ	M4	16	16	[スチール] SUM24L	SUM24L	17	バフ研磨+クロムメッキ	10	1個
おねじ	M5	10	20	[スチール] SUM24L	SUM24L	26	バフ研磨+クロムメッキ	10	1個
おねじ	M5	16	20	[スチール] SUM24L	SUM24L	26	バフ研磨+クロムメッキ	10	1個
おねじ	M5	20	20	[スチール] SUM24L	SUM24L	26	バフ研磨+クロムメッキ	10	1個
おねじ	M3	6	12	[ステンレス] SUS303	SUS303	12	ヘアライン	10	1個
おねじ	M3	10	12	[ステンレス] SUS303	SUS303	12	ヘアライン	10	1個
おねじ	M4	6	16	[ステンレス] SUS303	SUS303	17	ヘアライン	10	1個
おねじ	M4	10	16	[ステンレス] SUS303	SUS303	17	ヘアライン	10	1個
おねじ	M4	16	16	[ステンレス] SUS303	SUS303	17	ヘアライン	10	1個
おねじ	M5	10	20	[ステンレス] SUS303	SUS303	26	ヘアライン	10	1個
おねじ	M5	16	20	[ステンレス] SUS303	SUS303	26	ヘアライン	10	1個
おねじ	M5	20	20	[ステンレス] SUS303	SUS303	26	ヘアライン	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

316円 ( 348円 )	在庫品1日目当日出荷可能	SL-NKBR3-6
316円 ( 348円 )	在庫品1日目当日出荷可能	SL-NKBR3-10
428円 ( 471円 )	在庫品1日目当日出荷可能	SL-NKBR4-6
428円 ( 471円 )	在庫品1日目当日出荷可能	SL-NKBR4-10
428円 ( 471円 )	在庫品1日目当日出荷可能	SL-NKBR4-16
542円 ( 596円 )	在庫品1日目当日出荷可能	SL-NKBR5-10
542円 ( 596円 )	在庫品1日目当日出荷可能	SL-NKBR5-16
542円 ( 596円 )	在庫品1日目当日出荷可能	SL-NKBR5-20
517円 ( 569円 )	在庫品1日目当日出荷可能	SL-NKOSR3-6
517円 ( 569円 )	在庫品1日目当日出荷可能	SL-NKOSR3-10
630円 ( 693円 )	在庫品1日目当日出荷可能	SL-NKOSR4-6
630円 ( 693円 )	在庫品1日目当日出荷可能	SL-NKOSR4-10
630円 ( 693円 )	在庫品1日目当日出荷可能	SL-NKOSR4-16
756円 ( 832円 )	在庫品1日目当日出荷可能	SL-NKOSR5-10
756円 ( 832円 )	在庫品1日目当日出荷可能	SL-NKOSR5-16
756円 ( 832円 )	在庫品1日目当日出荷可能	SL-NKOSR5-20
316円 ( 348円 )	在庫品1日目当日出荷可能	SL-NOBR3-6
316円 ( 348円 )	在庫品1日目当日出荷可能	SL-NOBR3-10
428円 ( 471円 )	在庫品1日目当日出荷可能	SL-NOBR4-6
428円 ( 471円 )	在庫品1日目当日出荷可能	SL-NOBR4-10
428円 ( 471円 )	在庫品1日目当日出荷可能	SL-NOBR4-16
542円 ( 596円 )	在庫品1日目当日出荷可能	SL-NOBR5-10
542円 ( 596円 )	在庫品1日目当日出荷可能	SL-NOBR5-16
542円 ( 596円 )	在庫品1日目当日出荷可能	SL-NOBR5-20
517円 ( 569円 )	在庫品1日目当日出荷可能	SL-NOOSR3-6
517円 ( 569円 )	在庫品1日目当日出荷可能	SL-NOOSR3-10
630円 ( 693円 )	在庫品1日目当日出荷可能	SL-NOOSR4-6
630円 ( 693円 )	在庫品1日目当日出荷可能	SL-NOOSR4-10
630円 ( 693円 )	在庫品1日目当日出荷可能	SL-NOOSR4-16
756円 ( 832円 )	在庫品1日目当日出荷可能	SL-NOOSR5-10
756円 ( 832円 )	在庫品1日目当日出荷可能	SL-NOOSR5-16
756円 ( 832円 )	在庫品1日目当日出荷可能	SL-NOOSR5-20

基本情報

【特長】円筒形の六角穴付ローレットノブです。上部の六角穴を使用して取付可能です。

ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜14	15〜50	51～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

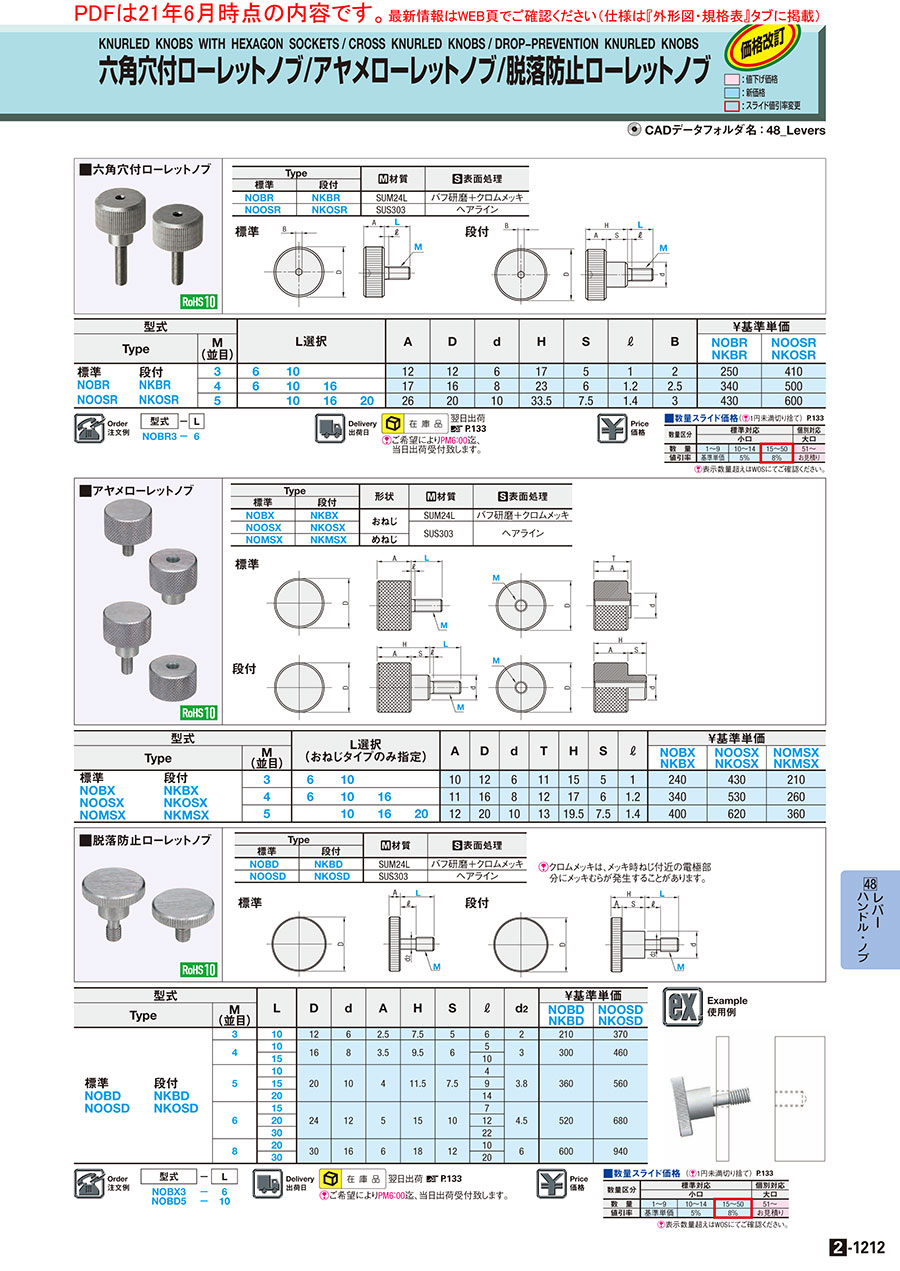

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
アヤメローレットノブ
円筒形で側面部がアヤメのローレットのノブです。綾目模様のローレット加工により、滑りにくく力が入りやすい・微調整がしやすい、などの利点がございます。
ミスミ
ローレットノブ
汎用的な定番のローレットノブです。めねじタイプ・おねじタイプで、M3～M10までのご用意です。
ミスミ
脱落防止ローレットノブ
側面部にローレット加工された脱落防止機構のあるノブです。タップ上部の首下部分をくぼませる加工をしています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
