プッシュタイプ樹脂クランプレバー

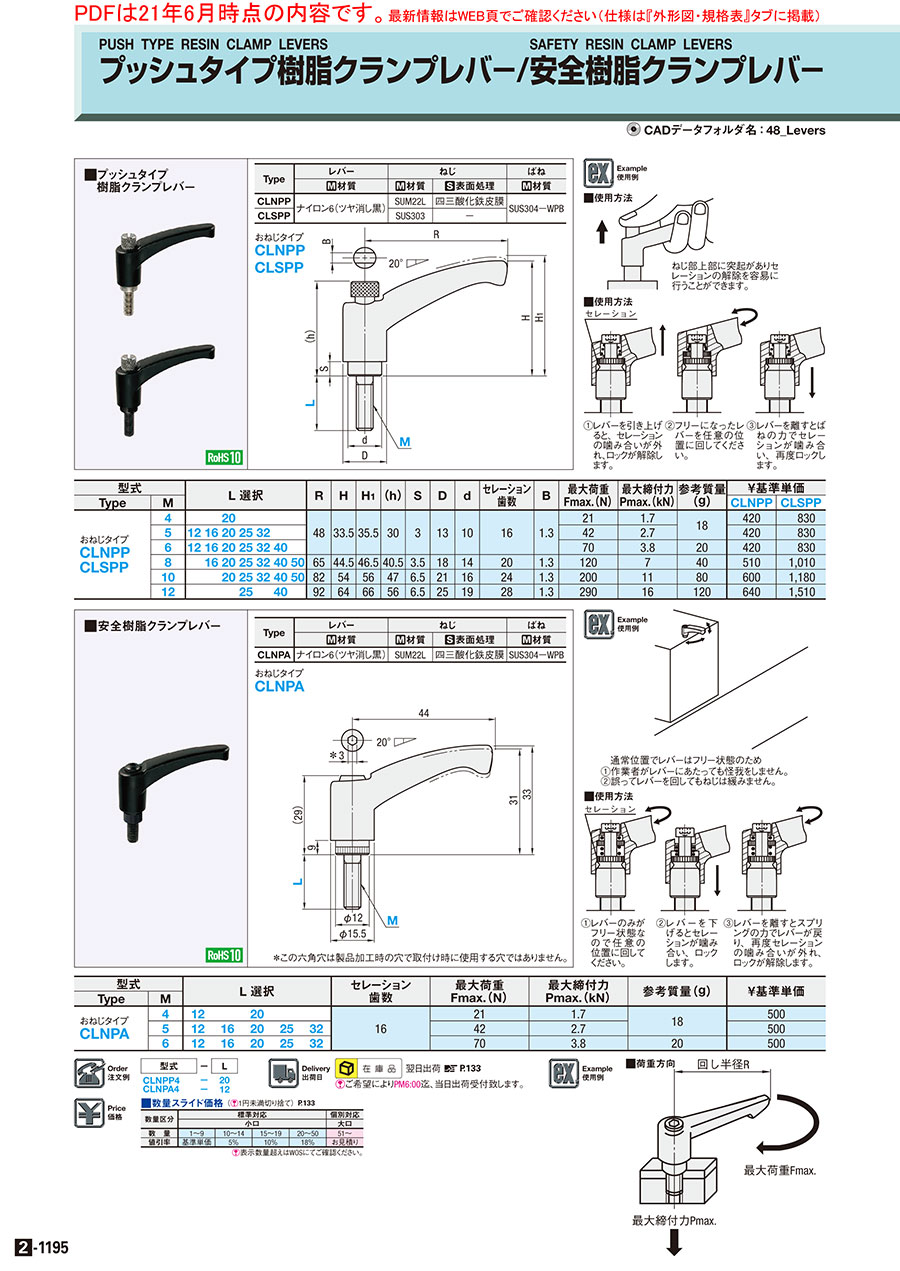

カタログ |P.2-1195

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 507円～1,824円

税込単価: 558円～2,006円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

樹脂クランプレバー　おねじタイプ

通常価格(税別)： 483円 (税込価格：531円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

クランプレバー　焼付塗装タイプ

4.7

通常価格(税別)： 652円 (税込価格：717円)

通常出荷日：在庫品1日目

ねじ上部に突起がある、プッシュタイプの樹脂クランプレバーです。

詳細情報を確認する

種類
クランプ機能付きレバー
接続部種類
おねじ
レバー形状
L字形
レバー材質
ナイロン6
詳細材質
ナイロン6
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
プッシュボタン
L字クランプレバー形状
プッシュタイプ
レバー表面処理
ツヤ消し黒

ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が50型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

おねじタイプ
CLNPP
CLSPP

Type	レバー	ねじ		ばね
Type	[ M ]材質	[ M ]材質	[ S ]表面処理	[ M ]材質
CLNPP	ナイロン6(ツヤ消し黒)	SUM22L	四三酸化鉄皮膜	SUS304−WPB
CLSPP	ナイロン6(ツヤ消し黒)	SUS303	−	SUS304−WPB

規格表

型式	−	L
CLNPP4	−	20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 選択							R	H	H₁	(h)	S	D	d	セレーション歯数	B	最大荷重 Fmax.(N)	最大締付力 Pmax.(kN)	参考質量(g)	￥基準単価
Type	M (並目)	L 選択							R	H	H₁	(h)	S	D	d	セレーション歯数	B	最大荷重 Fmax.(N)	最大締付力 Pmax.(kN)	参考質量(g)	CLNPP	CLSPP
おねじタイプ CLNPP CLSPP	4			20					48	33.5	35.5	30	3	13	10	16	1.3	21	1.7	18	441	872
	5	12	16	20	25	32												42	2.7	18	441	872
	6	12	16	20	25	32	40											70	3.8	20	441	872
	8		16	20	25	32	40	50	65	44.5	46.5	40.5	3.5	18	14	20	1.3	120	7	40	536	1,061
	10			20	25	32	40	50	82	54	56	47	6.5	21	16	24	1.3	200	11	80	630	1,239
	12				25		40		92	64	66	56	6.5	25	19	28	1.3	290	16	120	672	1,586

使用例

■使用方法

ねじ部上部に突起がありセレーションの解除を容易に行うことができます。

■使用方法

①レバーを引き上げると、
セレーションの噛み合いが外れ、
ロックが解除します。

②フリーになったレバーを
任意の位置に
回してください。

③レバーを離すとばねの力で
セレーションが噛み合い、
再度ロックします。

型番リスト

表示件数

型番

環境対応

特性・用途

取付部サイズ

最大締付力

(N)

回し半径

(mm)

取付部長さ

(mm)

取付部材質

取付部表面処理

RoHS?

最小発注数量

RoHS対応（10物質）	反射防止	M4	1700	48	20	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M5	2700	48	12	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M5	2700	48	16	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M5	2700	48	20	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M5	2700	48	25	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M5	2700	48	32	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M6	3800	48	12	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M6	3800	48	16	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M6	3800	48	20	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M6	3800	48	25	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M6	3800	48	32	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M6	3800	48	40	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M8	7000	65	16	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M8	7000	65	20	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M8	7000	65	25	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M8	7000	65	32	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M8	7000	65	40	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M8	7000	65	50	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M10	11000	82	20	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M10	11000	82	25	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M10	11000	82	32	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M10	11000	82	40	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M10	11000	82	50	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M12	16000	92	25	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	反射防止	M12	16000	92	40	SUM22L	四三酸化鉄皮膜	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M4	1700	48	20	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M5	2700	48	12	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M5	2700	48	16	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M5	2700	48	20	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M5	2700	48	25	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M5	2700	48	32	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M6	3800	48	12	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M6	3800	48	16	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M6	3800	48	20	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M6	3800	48	25	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M6	3800	48	32	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M6	3800	48	40	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M8	7000	65	16	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M8	7000	65	20	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M8	7000	65	25	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M8	7000	65	32	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M8	7000	65	40	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M8	7000	65	50	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M10	11000	82	20	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M10	11000	82	25	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M10	11000	82	32	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M10	11000	82	40	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M10	11000	82	50	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M12	16000	92	25	SUS303	なし	10	1個
RoHS対応（10物質）	非磁性 / 反射防止	M12	16000	92	40	SUS303	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
616円 ( 678円 )	在庫品1日目当日出荷可能
616円 ( 678円 )	在庫品1日目当日出荷可能
616円 ( 678円 )	在庫品1日目当日出荷可能
616円 ( 678円 )	在庫品1日目当日出荷可能
616円 ( 678円 )	在庫品1日目当日出荷可能
616円 ( 678円 )	在庫品1日目当日出荷可能
725円 ( 798円 )	在庫品1日目当日出荷可能
725円 ( 798円 )	在庫品1日目当日出荷可能
725円 ( 798円 )	在庫品1日目当日出荷可能
725円 ( 798円 )	在庫品1日目当日出荷可能
725円 ( 798円 )	在庫品1日目当日出荷可能
773円 ( 850円 )	在庫品1日目当日出荷可能
773円 ( 850円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,003円 ( 1,103円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,425円 ( 1,568円 )	在庫品1日目当日出荷可能
1,425円 ( 1,568円 )	在庫品1日目当日出荷可能
1,425円 ( 1,568円 )	在庫品1日目当日出荷可能
1,425円 ( 1,568円 )	在庫品1日目当日出荷可能
1,425円 ( 1,568円 )	在庫品1日目当日出荷可能
1,824円 ( 2,006円 )	在庫品1日目当日出荷可能
1,824円 ( 2,006円 )	在庫品1日目当日出荷可能

基本情報

ねじ上部に突起がある、プッシュタイプの樹脂クランプレバーです。

ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜50	51～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
クランプレバー　ステンレスシリーズ
汎用的なクランプレバーのステンレス製シリーズです。オールステンレスタイプ・ねじ部がステンレスタイプのご用意です。
ミスミ
クイックレバー
工具レスなカム機構のレバーで、レバーを倒す・起こすのワンアクションでねじを締めつけたりゆるめたりするため、作業効率化を図れます。
ミスミ
フラットクランプレバー
上部スペースがとれない場合に干渉せず使用できるフラット形状のクランプレバーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プッシュタイプ樹脂クランプレバーのレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

スライド固定

満足度：3.02023/05/20

切断部材を挟み込み固定するために使用サイズが大きすぎず、プッシュ式で狭い所でも締め緩めがしやすいです

0人が参考にしています。

ネジの手動締結、緩み

満足度：5.02021/03/09

今までは、6角穴付きボルトと6角レンチを用いて、製品の上げ下げをしていましたが、ワンタッチでネジの締め付け、緩ませが簡単...もっと読む
