メカニカル部品技術窓口
樹脂クランプレバー
- 通常単価(税別)
- 482円～824円
- 税込単価
- 530円～906円
汎用的な樹脂のクランプレバーです。おねじタイプ・めねじタイプがございます。
詳細情報を確認するご注意
- ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が36型番あります。

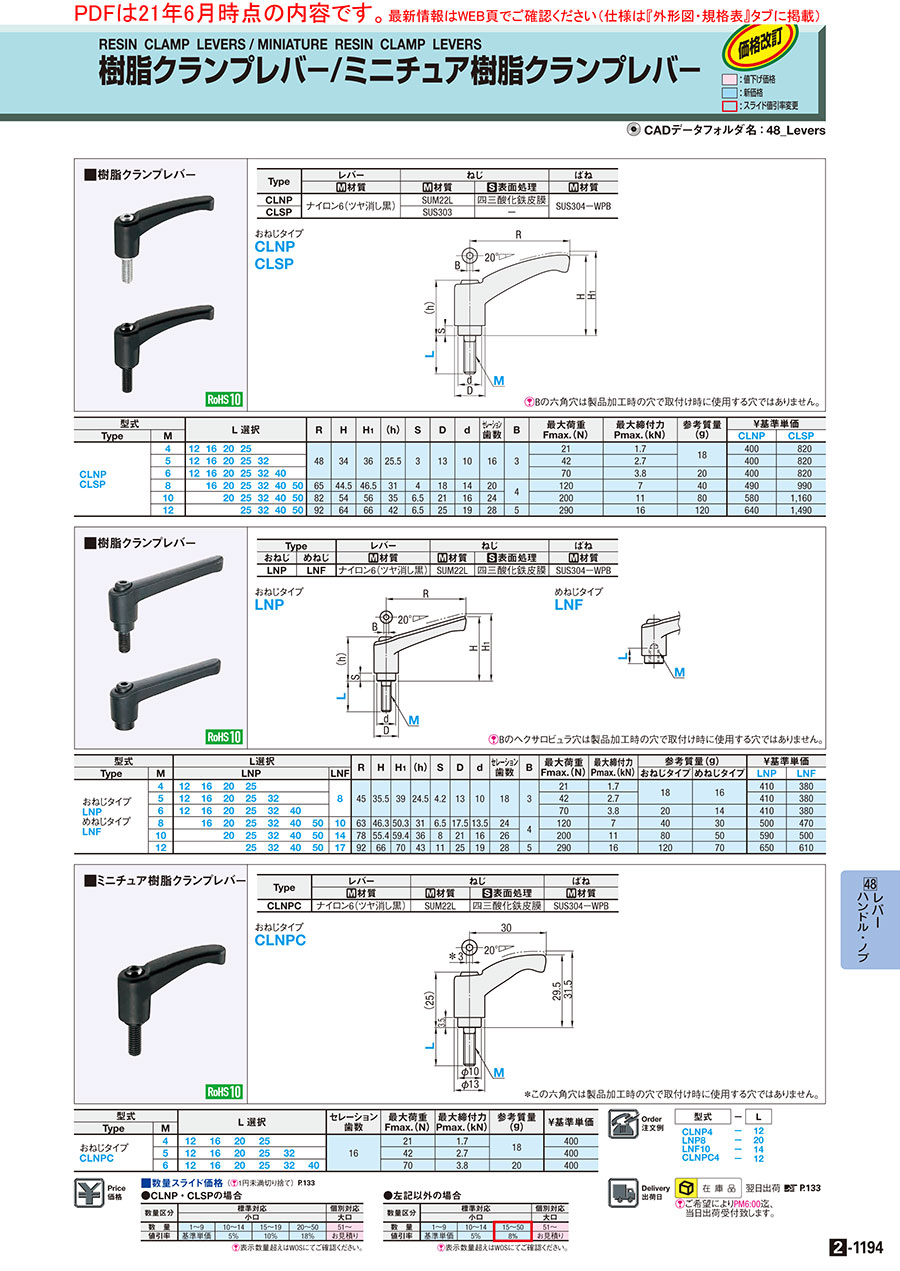

外形図・規格表
[ ! ]Bのヘクサロビュラ穴は製品加工時の穴で取付け時に使用する穴ではありません。
おねじタイプ
LNP
めねじタイプ
LNF
[ ! ]Bのヘクサロビュラ穴は製品加工時の穴で取付け時に使用する穴ではありません。
| Type | レバー | ねじ | ばね | ||
| おねじ | めねじ | [ M ]材質 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 |
| LNP | LNF | ナイロン6(ツヤ消し黒) | SUM22L | 四三酸化鉄皮膜 | SUS304−WPB |
規格表
| 型式 | − | L |
| LNP8 | − | 20 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L選択 | R | H | H1 | (h) | S | D | d | セレーション 歯数 | B | 最大荷重 Fmax.(N) | 最大締付力 Pmax.(kN) | 参考質量(g) | ￥基準単価 | ||||||||||
| Type | M （並目） | LNP | LNF | おねじタイプ | めねじタイプ | LNP | LNF | |||||||||||||||||
| おねじタイプ LNP めねじタイプ LNF | 4 | 12 | 16 | 20 | 25 | 8 | 45 | 35.5 | 39 | 24.5 | 4.2 | 13 | 10 | 18 | 3 | 21 | 1.7 | 18 | 16 | 431 | 399 | |||
| 5 | 12 | 16 | 20 | 25 | 32 | 42 | 2.7 | 431 | 399 | |||||||||||||||
| 6 | 12 | 16 | 20 | 25 | 32 | 40 | 70 | 3.8 | 20 | 14 | 431 | 399 | ||||||||||||
| 8 | 16 | 20 | 25 | 32 | 40 | 50 | 10 | 63 | 46.3 | 50.3 | 31 | 6.5 | 17.5 | 13.5 | 24 | 4 | 120 | 7 | 40 | 30 | 525 | 494 | ||
| 10 | 20 | 25 | 32 | 40 | 50 | 14 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 200 | 11 | 80 | 50 | 620 | 525 | ||||
| 12 | 25 | 32 | 40 | 50 | 17 | 92 | 66 | 70 | 43 | 11 | 25 | 19 | 28 | 5 | 290 | 16 | 120 | 70 | 683 | 641 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
596円 ( 656円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
774円 ( 851円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
749円 ( 824円 ) | 在庫品1日目当日出荷可能 |
749円 ( 824円 ) | 在庫品1日目当日出荷可能 |
749円 ( 824円 ) | 在庫品1日目当日出荷可能 |
749円 ( 824円 ) | 在庫品1日目当日出荷可能 |
749円 ( 824円 ) | 在庫品1日目当日出荷可能 |
824円 ( 906円 ) | 在庫品1日目当日出荷可能 |
824円 ( 906円 ) | 在庫品1日目当日出荷可能 |
824円 ( 906円 ) | 在庫品1日目当日出荷可能 |
824円 ( 906円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
汎用的な樹脂のクランプレバーです。おねじタイプ・めねじタイプがございます。
ご注意
- ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
樹脂クランプレバーのレビュー
治具の部品固定
5
5.02020/01/29
治具の部品の位置調整が必要な場合、従来はノブボルト等を使っていましたが、強く締め付けができない場合があり、試しにクランプ...もっと読む
1人が参考にしています。
普通にクランプ
4
4.02023/06/19
角度調整が必要なユニットの固定に使用しました。
樹脂製を使うのは初めてでしたが金属製と変わらない操作性と機能を感じます。
0人が参考にしています。
設備部品
5
5.02023/01/26
この商品は自社の設備部品として購入しました。以前に使っていたものが破損したので、交換用としました（型番等は異なると思いま...もっと読む
0人が参考にしています。
製品に使用しています
4
4.02022/12/07
設計を含めて製作を依頼されている特殊装置に使用しています。特殊装置の中で部品を必要な作業に応じての交換が発生します。交換...もっと読む
0人が参考にしています。
塗工装置のワークのクランプ
5
5.02022/09/02
塗工装置のワークのクランプのために購入しました。
単価、品質的にも何の問題もなかったです。
同じような用途があれば次回も...もっと読む
0人が参考にしています。
