ミニチュアクランプレバー

カタログ |P.2-1191

4.7

平均満足度4.7

この商品のレビューをみる（43件）

通常単価(税別): 749円～1,715円

税込単価: 824円～1,887円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

クランプレバー　焼付塗装タイプ

4.7

通常価格(税別)： 652円 (税込価格：717円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

蝶型クランプレバー

4.8

通常価格(税別)： 749円 (税込価格：824円)

通常出荷日：在庫品1日目

【特長】レバー部分が短い仕様のミニチュアクランプレバーです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
亜鉛ダイカスト
詳細材質
亜鉛ダイカスト
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動

ご注意

防錆油は防錆効果を考慮し多めに塗布しております。
ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が252型番あります。

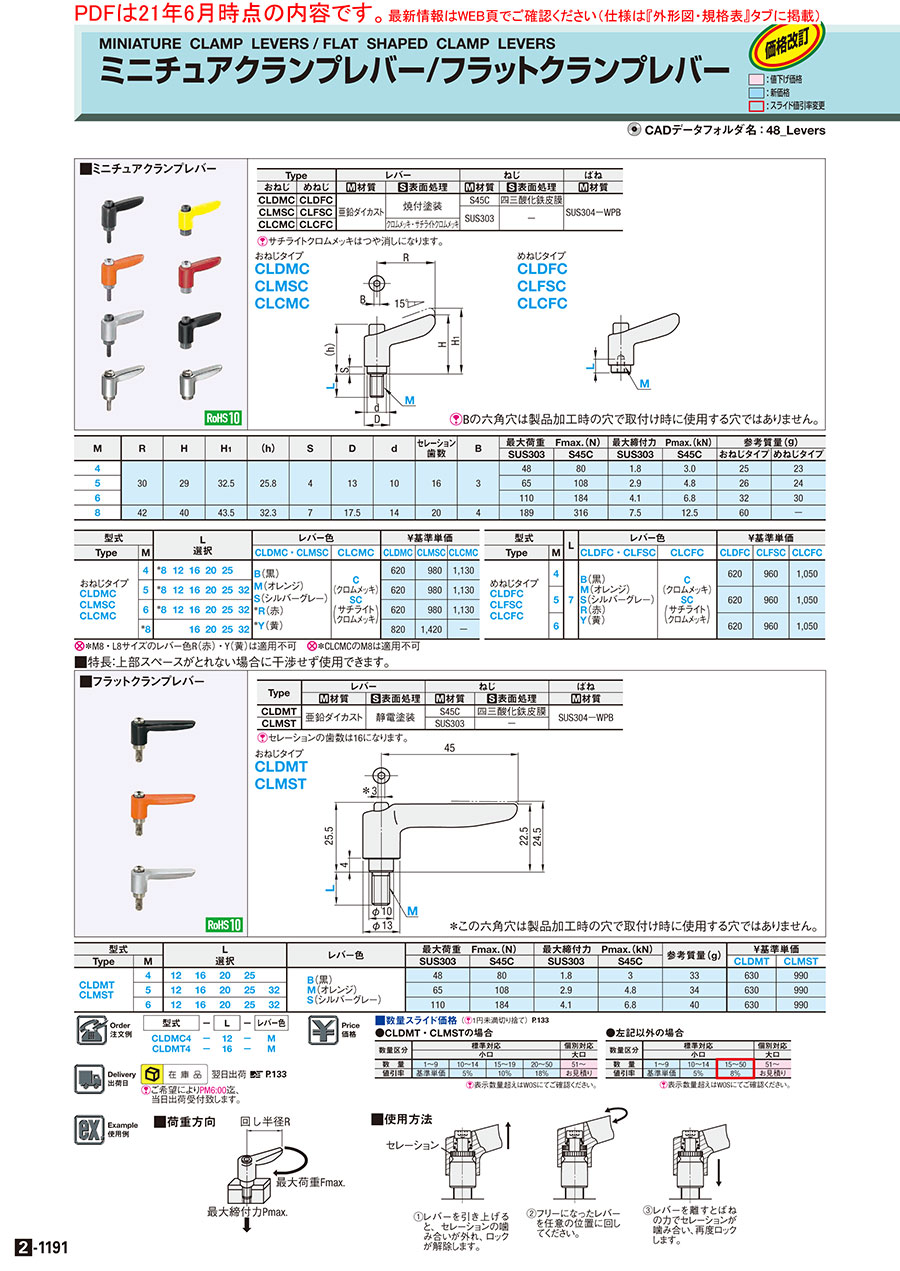

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

おねじタイプ
CLDMC
CLMSC
CLCMC

めねじタイプ
CLDFC
CLFSC
CLCFC

[ ! ]Bの六角穴は製品加工時の穴で取付け時に使用する穴ではありません。

Type		レバー		ねじ		ばね
おねじ	めねじ	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質
CLDMC	CLDFC	亜鉛ダイカスト	焼付塗装	S45C	四三酸化鉄皮膜	SUS304－WPB
CLMSC	CLFSC			SUS303	−
CLCMC	CLCFC		クロムメッキ・サチライトクロムメッキ

[ ! ]サチライトクロムメッキはつや消しになります。

規格表

型式	−	L	−	レバー色
CLDMC4 CLDMT4	− −	12 16	− −	M M

M (並目)	R	H	H₁	(h)	S	D	d	セレーション歯数	B	最大荷重　Fmax.(N)		最大締付力　Pmax.(kN)		参考質量(g)
										SUS303	S45C	SUS303	S45C	おねじタイプ	めねじタイプ
4	30	29	32.5	25.8	4	13	10	16	3	48	80	1.8	3.0	25	23
5										65	108	2.9	4.8	26	24
6										110	184	4.1	6.8	32	30
8	42	40	43.5	32.3	7	17.5	14	20	4	189	316	7.5	12.5	60	−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 選択						レバー色		￥基準単価
Type	M	L 選択						CLDMC・CLMSC	CLCMC	CLDMC	CLMSC	CLCMC
おねじタイプ CLDMC CLMSC CLCMC	4	^＊8	12	16	20	25		B(黒) M(オレンジ) S(シルバーグレー) ^＊R(赤) ^＊Y(黄)	C (クロムメッキ) SC (サチライトクロムメッキ)	651	1,029	1,187
	5	^＊8	12	16	20	25	32			651	1,029	1,187
	6	^＊8	12	16	20	25	32			651	1,029	1,187
	^＊8			16	20	25	32			861	1,491	−

[ NG ]＊M8・L8サイズのレバー色R（赤）・Y（黄）は適用不可 [ NG ]＊CLCMCのM8は適用不可
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	レバー色		￥基準単価
Type	M	L	CLDFC・CLFSC	CLCFC	CLDFC	CLFSC	CLCFC
めねじタイプ CLDFC CLFSC CLCFC	4	7	B(黒) M(オレンジ) S(シルバ−グレ−) R(赤) Y(黄)	C (クロムメッキ) SC (サチライトクロムメッキ)	651	1,008	1,103
	5				651	1,008	1,103
	6				651	1,008	1,103

使用例

■荷重方向

■使用方法

①レバーを引き上げると、
セレーションの噛み合いが外れ、
ロックが解除します。

②フリーになったレバーを
任意の位置に回してください。

③レバーを離すとばねの力でセレーションが噛み合い、
再度ロックします。

型番リスト

表示件数

型番

特性・用途

接続部種類

取付部サイズ

最大締付力

(N)

レバー色

回し半径

(mm)

取付部長さ

(mm)

レバー表面処理

取付部材質

取付部表面処理

RoHS?

最小発注数量

該当なし	めねじ	M4	1800	-	30	7	クロムメッキ標準	SUS303	なし	10	1個
該当なし	めねじ	M4	1800	-	30	7	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	めねじ	M5	2900	-	30	7	クロムメッキ標準	SUS303	なし	10	1個
該当なし	めねじ	M5	2900	-	30	7	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	めねじ	M6	4100	-	30	7	クロムメッキ標準	SUS303	なし	10	1個
該当なし	めねじ	M6	4100	-	30	7	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M4	1800	-	30	8	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M4	1800	-	30	8	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M4	1800	-	30	12	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M4	1800	-	30	12	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M4	1800	-	30	16	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M4	1800	-	30	16	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M4	1800	-	30	20	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M4	1800	-	30	20	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M4	1800	-	30	25	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M4	1800	-	30	25	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	8	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	8	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	12	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	12	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	16	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	16	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	20	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	20	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	25	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	25	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	32	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M5	2900	-	30	32	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	8	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	8	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	12	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	12	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	16	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	16	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	20	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	20	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	25	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	25	サチライトクロムメッキ	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	32	クロムメッキ標準	SUS303	なし	10	1個
該当なし	[おねじ] おねじ	M6	4100	-	30	32	サチライトクロムメッキ	SUS303	なし	10	1個
反射防止	めねじ	M4	3000	B(黒)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M4	3000	M(オレンジ)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M4	3000	R(赤)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M4	3000	S(シルバーグレー)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M4	3000	Y(黄)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
反射防止	めねじ	M5	4800	B(黒)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M5	4800	M(オレンジ)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M5	4800	R(赤)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M5	4800	S(シルバーグレー)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M5	4800	Y(黄)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
反射防止	めねじ	M6	6800	B(黒)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M6	6800	M(オレンジ)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M6	6800	R(赤)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M6	6800	S(シルバーグレー)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	めねじ	M6	6800	Y(黄)	30	7	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
反射防止	[おねじ] おねじ	M4	3000	B(黒)	30	8	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	[おねじ] おねじ	M4	3000	M(オレンジ)	30	8	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	[おねじ] おねじ	M4	3000	S(シルバーグレー)	30	8	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
反射防止	[おねじ] おねじ	M4	3000	B(黒)	30	12	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
該当なし	[おねじ] おねじ	M4	3000	M(オレンジ)	30	12	焼付塗装	S45C	四三酸化鉄皮膜	10	1個
