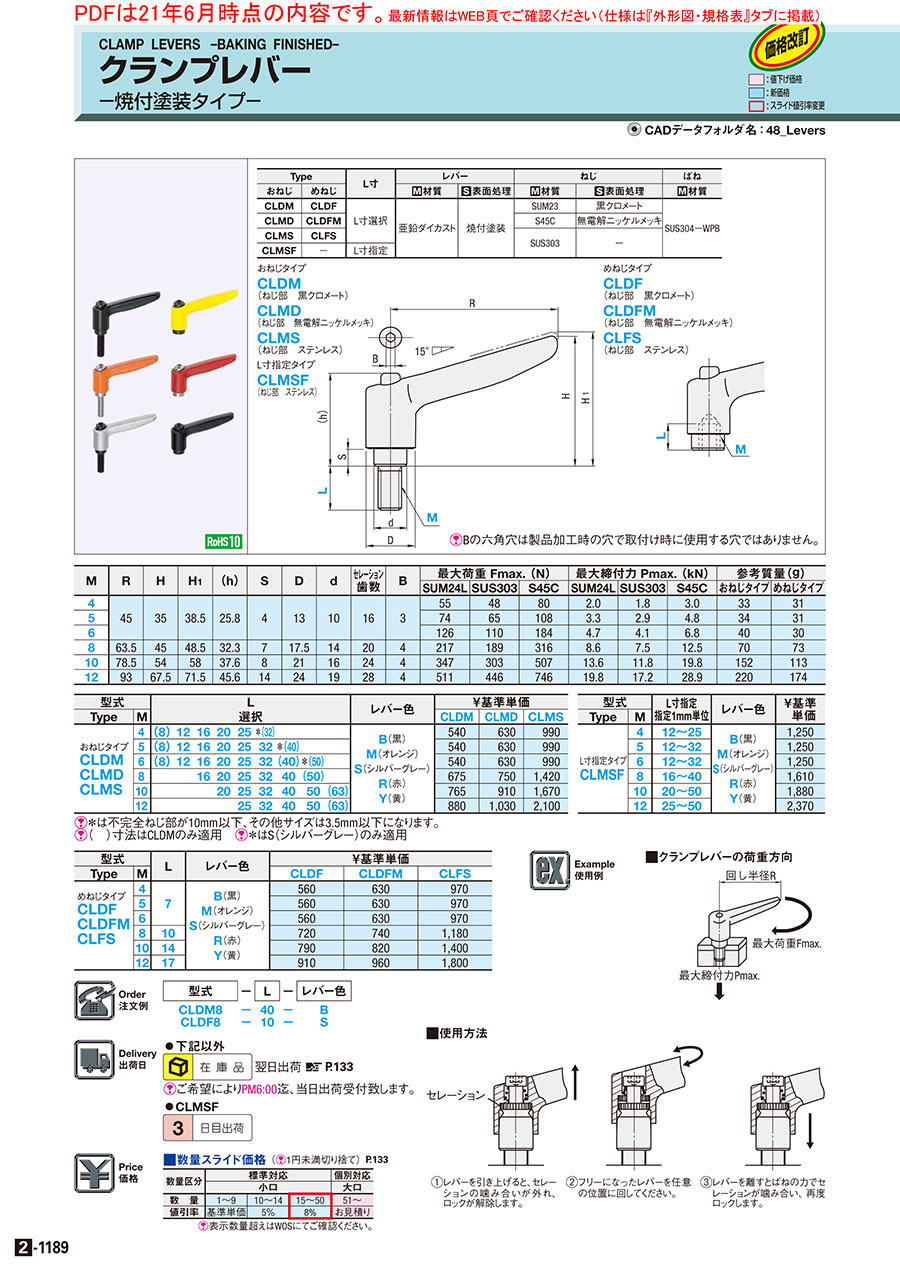

外形図・規格表
[ ! ]Bの六角穴は製品加工時の穴で取付け時に使用する穴ではありません。
おねじタイプ
CLDM（ねじ部 黒クロメート）
CLMD（ねじ部 無電解ニッケルメッキ）
CLMS（ねじ部 ステンレス）
L寸指定タイプ
CLMSF （ねじ部 ステンレス）
めねじタイプ
CLDF（ねじ部 黒クロメート）
CLDFM（ねじ部 無電解ニッケルメッキ）
CLFS（ねじ部 ステンレス）
[ ! ]Bの六角穴は製品加工時の穴で取付け時に使用する穴ではありません。
| Type | L寸 | レバー | ねじ | ばね | |||
| おねじ | めねじ | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | |
| CLDM | CLDF | L寸選択 | 亜鉛ダイカスト | 焼付塗装 | SUM23 | 黒クロメート | SUS304－WPB |
| CLMD | CLDFM | S45C | 無電解ニッケルメッキ | ||||
| CLMS | CLFS | SUS303 | − | ||||
| CLMSF | − | L寸指定 | |||||
規格表
| 型式 | − | L | − | レバー色 |
| CLDM8 CLDF8 | − − | 40 10 | − − | B S |
| M (並目) | R | H | H1 | (h) | S | D | d | セレーション 歯数 | B | 最大荷重 Fmax. (N) | 最大締付力 Pmax. (kN) | 参考質量(g) | |||||
| SUM23 | SUS303 | S45C | SUM23 | SUS303 | S45C | おねじタイプ | めねじタイプ | ||||||||||
| 4 | 45 | 35 | 38.5 | 25.8 | 4 | 13 | 10 | 16 | 3 | 55 | 48 | 80 | 2.0 | 1.8 | 3.0 | 33 | 31 |
| 5 | 74 | 65 | 108 | 3.3 | 2.9 | 4.8 | 34 | 31 | |||||||||
| 6 | 126 | 110 | 184 | 4.7 | 4.1 | 6.8 | 40 | 30 | |||||||||
| 8 | 63.5 | 45 | 48.5 | 32.3 | 7 | 17.5 | 14 | 20 | 4 | 217 | 189 | 316 | 8.6 | 7.5 | 12.5 | 70 | 73 |
| 10 | 78.5 | 54 | 58 | 37.6 | 8 | 21 | 16 | 24 | 4 | 347 | 303 | 507 | 13.6 | 11.8 | 19.8 | 152 | 113 |
| 12 | 93 | 67.5 | 71.5 | 45.6 | 14 | 24 | 19 | 28 | 4 | 511 | 446 | 746 | 19.8 | 17.2 | 28.9 | 220 | 174 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]＊は不完全ねじ部が10mm以下、その他サイズは3.5mm以下になります。
[ ! ]（ ）寸法はCLDMのみ適用 [ ! ]＊はS（シルバーグレー）のみ適用
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | レバー色 | ￥基準単価 | |||||||||||
| Type | M | CLDM | CLMD | CLMS | ||||||||||
| おねじタイプ CLDM CLMD CLMS | 4 | (8) | 12 | 16 | 20 | 25 | ＊(32) | B(黒) M(オレンジ) S(シルバーグレー) R(赤) Y(黄) | 567 | 662 | 1,040 | |||
| 5 | (8) | 12 | 16 | 20 | 25 | 32 | ＊(40) | 567 | 662 | 1,040 | ||||
| 6 | (8) | 12 | 16 | 20 | 25 | 32 | (40) | ＊(50) | 567 | 662 | 1,040 | |||
| 8 | 16 | 20 | 25 | 32 | 40 | (50) | 709 | 788 | 1,491 | |||||
| 10 | 20 | 25 | 32 | 40 | 50 | (63) | 803 | 956 | 1,754 | |||||
| 12 | 25 | 32 | 40 | 50 | (63) | 924 | 1,082 | 2,205 | ||||||
[ ! ]（ ）寸法はCLDMのみ適用 [ ! ]＊はS（シルバーグレー）のみ適用
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L寸指定 指定1mm単位 | レバー色 | ￥基準 単価 | |
| Type | M | |||
| L寸指定タイプ CLMSF | 4 | 12〜25 | B(黒) M(オレンジ) S(シルバーグレー) R(赤) Y(黄) | 1,313 |
| 5 | 12〜32 | 1,313 | ||
| 6 | 12〜32 | 1,313 | ||
| 8 | 16〜40 | 1,691 | ||
| 10 | 20〜50 | 1,974 | ||
| 12 | 25〜50 | 2,489 | ||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | レバー色 | ￥基準単価 | |||
| Type | M | CLDF | CLDFM | CLFS | ||
| めねじタイプ CLDF CLDFM CLFS | 4 | 7 | B(黒) M(オレンジ) S(シルバーグレー) R(赤) Y(黄) | 588 | 662 | 1,019 |
| 5 | 588 | 662 | 1,019 | |||
| 6 | 588 | 662 | 1,019 | |||
| 8 | 10 | 756 | 777 | 1,239 | ||
| 10 | 14 | 830 | 861 | 1,470 | ||
| 12 | 17 | 956 | 1,008 | 1,890 | ||
使用例
■クランプレバーの荷重方向
■使用方法
①レバーを引き上げると、
セレーションの噛み合いが外れ、
ロックが解除します。
②フリーになったレバーを
任意の位置に回してください。
③レバーを離すとばねの力でセレーションが噛み合い、
再度ロックします。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
