防振パッド　重荷重タイプ

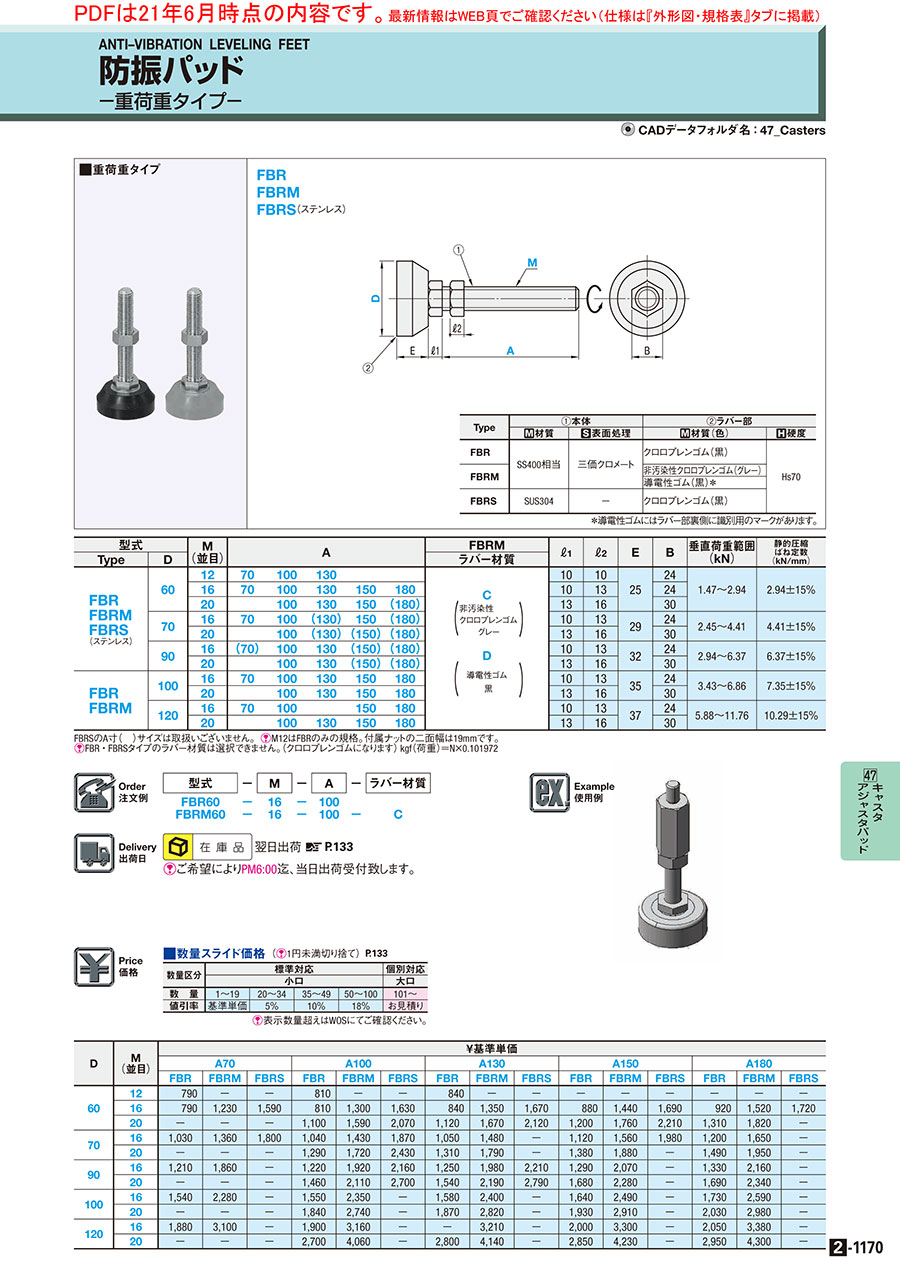

カタログ |P.2-1170

数量スライド割引
納期短縮
当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（9件）

通常単価(税別): 1,002円～5,215円

税込単価: 1,102円～5,737円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アジャスタパッド　滑り防止タイプ

4.4

通常価格(税別)： 231円 (税込価格：254円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

防振パッド　軽荷重タイプ

4.7

通常価格(税別)： 318円 (税込価格：350円)

通常出荷日：在庫品1日目

工作機械等の振動吸収に適した、パッド部分も厚みのある重荷重タイプのアジャスタパ...

詳細情報を確認する

種類
各種アジャスタ
特長
樹脂マウント
本体材質
樹脂
許容荷重【範囲選択】 (kN)
1.1～6.0
接地面材質
樹脂
本体表面処理
なし

ご注意

防振材の種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が135型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

FBR
FBRM
FBRS（ステンレス）

Type	①本体		②ラバー部
	[ M ]材質	[ S ]表面処理	[ M ]材質(色)	[ H ]硬度
FBR	SS400相当	三価クロメート	クロロプレンゴム(黒)	Hs70
FBRM			非汚染性クロロプレンゴム(グレー)
			導電性ゴム(黒)＊
FBRS	SUS304	−	クロロプレンゴム(黒)

＊導電性ゴムにはラバー部裏側に識別用のマークがあります。

規格表

型式	−	M	−	A	−	ラバー材質
FBR60 FBRM60	− −	16 16	− −	100 100	−	C

型式		M (並目)	A					FBRM	ℓ₁	ℓ₂	E	B	垂直荷重範囲 (kN)	静的圧縮ばね定数 (kN/mm)
Type	D	M (並目)	A					ラバー材質	ℓ₁	ℓ₂	E	B	垂直荷重範囲 (kN)	静的圧縮ばね定数 (kN/mm)
FBR FBRM FBRS (ステンレス)	60	12	70	100	130			C 　 (非汚染性クロロプレンゴム・グレー ) D 　 ( 導電性ゴム・黒 )	10	10	25	24	1.47〜2.94	2.94±15％
		16	70	100	130	150	180		10	13		24
		20		100	130	150	(180)		13	16		30
	70	16	70	100	(130)	150	(180)		10	13	29	24	2.45〜4.41	4.41±15％
	70	20		100	(130)	(150)	(180)		13	16	29	30	2.45〜4.41	4.41±15％
	90	16	(70)	100	130	(150)	(180)		10	13	32	24	2.94〜6.37	6.37±15％
	90	20		100	130	(150)	(180)		13	16	32	30	2.94〜6.37	6.37±15％
FBR FBRM	100	16	70	100	130	150	180		10	13	35	24	3.43〜6.86	7.35±15％
	100	20		100	130	150	180		13	16	35	30	3.43〜6.86	7.35±15％
	120	16	70	100		150	180		10	13	37	24	5.88〜11.76	10.29±15％
	120	20		100	130	150	180		13	16	37	30	5.88〜11.76	10.29±15％

[ ! ]FBRSタイプのM12サイズ、A寸（　）サイズは取扱いございません。[ ! ]付属ナットの二面幅は19mmです。
[ ! ]FBRMタイプのみ、ラバー材質選択可能です。FBR・FBRSタイプのラバー材質はクロロプレンゴムになります。

型番リスト

表示件数

型番

ねじの呼び M

ねじ部材質

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

幅 W

(mm)

本体高さ h

(mm)

ねじ部材質(詳細)

ねじ部表面処理

接地面材質(詳細)

RoHS?

最小発注数量

12	[スチール] スチール	1.47〜2.94	40.1～70	70	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
12	[スチール] スチール	1.47〜2.94	70.1～100	100	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
12	[スチール] スチール	1.47〜2.94	100.1～130	130	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	1.47〜2.94	40.1～70	70	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	1.47〜2.94	70.1～100	100	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	1.47〜2.94	100.1～130	130	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	1.47〜2.94	130.1～150	150	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	1.47〜2.94	150.1～	180	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	1.47〜2.94	70.1～100	100	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	1.47〜2.94	100.1～130	130	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	1.47〜2.94	130.1～150	150	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	1.47〜2.94	150.1～	180	60	25	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	2.45〜4.41	40.1～70	70	70	29	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	2.45〜4.41	70.1～100	100	70	29	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	2.45〜4.41	100.1～130	130	70	29	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	2.45〜4.41	130.1～150	150	70	29	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	2.45〜4.41	150.1～	180	70	29	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	2.45〜4.41	70.1～100	100	70	29	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	2.45〜4.41	100.1～130	130	70	29	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	2.45〜4.41	130.1～150	150	70	29	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	2.45〜4.41	150.1～	180	70	29	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	2.94〜6.37	40.1～70	70	90	32	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	2.94〜6.37	70.1～100	100	90	32	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	2.94〜6.37	100.1～130	130	90	32	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	2.94〜6.37	130.1～150	150	90	32	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	2.94〜6.37	150.1～	180	90	32	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	2.94〜6.37	70.1～100	100	90	32	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	2.94〜6.37	100.1～130	130	90	32	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	2.94〜6.37	130.1～150	150	90	32	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	2.94〜6.37	150.1～	180	90	32	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	3.43〜6.86	40.1～70	70	100	35	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	3.43〜6.86	70.1～100	100	100	35	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	3.43〜6.86	100.1～130	130	100	35	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	3.43〜6.86	130.1～150	150	100	35	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	3.43〜6.86	150.1～	180	100	35	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	3.43〜6.86	70.1～100	100	100	35	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	3.43〜6.86	100.1～130	130	100	35	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	3.43〜6.86	130.1～150	150	100	35	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	3.43〜6.86	150.1～	180	100	35	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	5.88〜11.76	40.1～70	70	120	37	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	5.88〜11.76	70.1～100	100	120	37	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	5.88〜11.76	130.1～150	150	120	37	SS400相当	三価クロメート	クロロプレンゴム	10	1個
16	[スチール] スチール	5.88〜11.76	150.1～	180	120	37	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	5.88〜11.76	70.1～100	100	120	37	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	5.88〜11.76	100.1～130	130	120	37	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	5.88〜11.76	130.1～150	150	120	37	SS400相当	三価クロメート	クロロプレンゴム	10	1個
20	[スチール] スチール	5.88〜11.76	150.1～	180	120	37	SS400相当	三価クロメート	クロロプレンゴム	10	1個
12	[スチール] スチール	1.47〜2.94	40.1～70	70	60	25	SS400相当	三価クロメート	非汚染性クロロプレンゴム	10	1個
12	[スチール] スチール	1.47〜2.94	40.1～70	70	60	25	SS400相当	三価クロメート	導電性ゴム	10	1個
12	[スチール] スチール	1.47〜2.94	70.1～100	100	60	25	SS400相当	三価クロメート	非汚染性クロロプレンゴム	10	1個
12	[スチール] スチール	1.47〜2.94	70.1～100	100	60	25	SS400相当	三価クロメート	導電性ゴム	10	1個
12	[スチール] スチール	1.47〜2.94	100.1～130	130	60	25	SS400相当	三価クロメート	非汚染性クロロプレンゴム	10	1個
12	[スチール] スチール	1.47〜2.94	100.1～130	130	60	25	SS400相当	三価クロメート	導電性ゴム	10	1個
16	[スチール] スチール	1.47〜2.94	40.1～70	70	60	25	SS400相当	三価クロメート	非汚染性クロロプレンゴム	10	1個
16	[スチール] スチール	1.47〜2.94	40.1～70	70	60	25	SS400相当	三価クロメート	導電性ゴム	10	1個
16	[スチール] スチール	1.47〜2.94	70.1～100	100	60	25	SS400相当	三価クロメート	非汚染性クロロプレンゴム	10	1個
16	[スチール] スチール	1.47〜2.94	70.1～100	100	60	25	SS400相当	三価クロメート	導電性ゴム	10	1個
16	[スチール] スチール	1.47〜2.94	100.1～130	130	60	25	SS400相当	三価クロメート	非汚染性クロロプレンゴム	10	1個
16	[スチール] スチール	1.47〜2.94	100.1～130	130	60	25	SS400相当	三価クロメート	導電性ゴム	10	1個
16	[スチール] スチール	1.47〜2.94	130.1～150	150	60	25	SS400相当	三価クロメート	非汚染性クロロプレンゴム	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

1,187円 ( 1,306円 )	在庫品1日目当日出荷可能	C-CFBR12-60-100
1,217円 ( 1,339円 )	在庫品1日目当日出荷可能	C-CFBR60-12-100
1,261円 ( 1,387円 )	在庫品1日目当日出荷可能	C-CFBR12-60-120
1,002円 ( 1,102円 )	在庫品1日目当日出荷可能	-
1,069円 ( 1,176円 )	在庫品1日目当日出荷可能	C-CFBR16-60-100
1,118円 ( 1,230円 )	在庫品1日目当日出荷可能	C-CFBR16-60-120
1,145円 ( 1,260円 )	在庫品1日目当日出荷可能	C-CFBR16-60-150
1,249円 ( 1,374円 )	在庫品1日目当日出荷可能	-
1,271円 ( 1,398円 )	在庫品1日目当日出荷可能	-
1,377円 ( 1,515円 )	在庫品1日目当日出荷可能	-
1,422円 ( 1,564円 )	在庫品1日目当日出荷可能	-
1,549円 ( 1,704円 )	在庫品1日目当日出荷可能	-
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	-
1,217円 ( 1,339円 )	在庫品1日目当日出荷可能	C-CFBR16-70-100
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	C-CFBR16-70-120
1,329円 ( 1,462円 )	在庫品1日目当日出荷可能	C-CFBR16-70-150
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	-
1,498円 ( 1,648円 )	在庫品1日目当日出荷可能	-
1,577円 ( 1,735円 )	在庫品1日目当日出荷可能	-
1,625円 ( 1,788円 )	在庫品1日目当日出荷可能	-
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能	-
1,466円 ( 1,613円 )	在庫品1日目当日出荷可能	-
1,538円 ( 1,692円 )	在庫品1日目当日出荷可能	-
1,619円 ( 1,781円 )	在庫品1日目当日出荷可能	-
1,652円 ( 1,817円 )	在庫品1日目当日出荷可能	-
1,762円 ( 1,938円 )	在庫品1日目当日出荷可能	-
1,781円 ( 1,959円 )	在庫品1日目当日出荷可能	-
1,894円 ( 2,083円 )	在庫品1日目当日出荷可能	-
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能	C-CFBR20-90-150
2,073円 ( 2,280円 )	在庫品1日目当日出荷可能	C-CFBR20-90-200
1,779円 ( 1,957円 )	在庫品1日目当日出荷可能	-
1,791円 ( 1,970円 )	在庫品1日目当日出荷可能	-
1,825円 ( 2,008円 )	在庫品1日目当日出荷可能	-
1,894円 ( 2,083円 )	在庫品1日目当日出荷可能	-
1,999円 ( 2,199円 )	在庫品1日目当日出荷可能	-
2,125円 ( 2,338円 )	在庫品1日目当日出荷可能	-
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能	C-CFBR100-20-120
2,230円 ( 2,453円 )	在庫品1日目当日出荷可能	C-CFBR100-20-150
2,345円 ( 2,580円 )	在庫品1日目当日出荷可能	C-CFBR100-20-200
2,171円 ( 2,388円 )	在庫品1日目当日出荷可能	-
2,195円 ( 2,415円 )	在庫品1日目当日出荷可能	-
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能	-
2,368円 ( 2,605円 )	在庫品1日目当日出荷可能	-
3,119円 ( 3,431円 )	在庫品1日目当日出荷可能	-
3,234円 ( 3,557円 )	在庫品1日目当日出荷可能	-
3,292円 ( 3,621円 )	在庫品1日目当日出荷可能	-
3,408円 ( 3,749円 )	在庫品1日目当日出荷可能	-
1,492円 ( 1,641円 )	在庫品1日目当日出荷可能	-
1,492円 ( 1,641円 )	在庫品1日目当日出荷可能	-
1,577円 ( 1,735円 )	在庫品1日目当日出荷可能	-
1,577円 ( 1,735円 )	在庫品1日目当日出荷可能	-
1,638円 ( 1,802円 )	在庫品1日目当日出荷可能	-
1,638円 ( 1,802円 )	在庫品1日目当日出荷可能	-
1,492円 ( 1,641円 )	在庫品1日目当日出荷可能	-
1,421円 ( 1,563円 )	在庫品1日目当日出荷可能	-
1,577円 ( 1,735円 )	在庫品1日目当日出荷可能	-
1,577円 ( 1,735円 )	在庫品1日目当日出荷可能	-
1,638円 ( 1,802円 )	在庫品1日目当日出荷可能	-
1,638円 ( 1,802円 )	在庫品1日目当日出荷可能	-
1,746円 ( 1,921円 )	在庫品1日目当日出荷可能	-

基本情報
納期・価格

基本情報

工作機械等の振動吸収に適した、パッド部分も厚みのある重荷重タイプのアジャスタパッドです。

ご注意

防振材の種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	M (並目)	￥基準単価
		A70			A100			A130			A150			A180
		FBR	FBRM	FBRS	FBR	FBRM	FBRS	FBR	FBRM	FBRS	FBR	FBRM	FBRS	FBR	FBRM	FBRS
60	12	830	1,292	−	851	1,365	−	882	1,418	−	−	−	−	−	−	−
	16	830	1,292	1,670	851	1,365	1,712	882	1,418	1,754	924	1,512	1,775	966	1,596	1,806
	20	−	−	−	1,155	1,670	2,174	1,176	1,754	2,226	1,260	1,848	2,321	1,376	1,911	−
70	16	1,082	1,428	1,890	1,092	1,502	1,964	1,103	1,554	−	1,176	1,638	2,079	1,260	1,733	−
70	20	−	−	−	1,355	1,806	2,552	1,376	1,880	−	1,449	1,974	−	1,565	2,048	−
90	16	1,271	1,953	−	1,281	2,016	2,268	1,313	2,079	2,321	1,355	2,174	−	1,397	2,268	−
90	20	−	−	−	1,533	2,216	2,835	1,617	2,300	2,930	1,764	2,394	−	1,775	2,457	−
100	16	1,617	2,394	−	1,628	2,468	−	1,659	2,520	−	1,722	2,615	−	1,817	2,720	−
100	20	−	−	−	1,932	2,877	−	1,964	2,961	−	2,027	3,056	−	2,132	3,129	−
120	16	1,974	3,255	−	1,995	3,318	−	−	3,371	−	2,100	3,465	−	2,153	3,549	−
120	20	−	−	−	2,835	4,263	−	2,940	4,347	−	2,993	4,442	−	3,098	4,515	−

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
防振ゲル（芯金ステンレス）　－おねじXプレート止めタイプ－
ゴムでは難しい低周波数域の防振に最適なゲルの防振材です。上部のおねじとプレートの長穴にて固定する簡易取付により、高い防振性能を発揮します。防振体にシリコーンを採用しており、ゴムと比較してヘタリが少なく軽荷重・微振動の防振に効果的です。
ミスミ
防振パッド　軽荷重タイプ
工作機械等の振動を吸収可能な、底面ゴム付きの軽荷重タイプのアジャスタパッドです。
ミスミ
防振マウント
重量用装置を支える防振用マウントです。材質は、クロロプレンゴム(ショアA75）です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

防振パッド　重荷重タイプのレビュー

4.8平均満足度：4.89件のレビュー

星5
89%
星4
11%
星3
0%
星2
0%
星1
0%

設備

満足度：5.02022/09/21

この商品は自社に新設した設備の台座に使用しました。重荷重タイプで防振性に優れているようですので、実際にはロボット用の台座...もっと読む

0人が参考にしています。

装置の足

満足度：5.02021/12/28

卓上サイズの装置を製作しました。架台の足としてちょうど良かったです。価格・納期・種類・デザインすべて良かったです。 ...もっと読む

0人が参考にしています。

装置の足

満足度：5.02021/03/09

装置の足用に使用。防振性があり、ゴムの材質も、非汚染、導電性が選べる。サイズも、長さも豊富で選びやすい

0人が参考にしています。

重量装置の据え付け

満足度：5.02020/05/12

ゴムの材質が良くて、床のビニールに跡形もつかなく良かった。安定感があり、安心できる。

0人が参考にしています。

定置固定用設置脚部として利用しています

満足度：5.02019/09/04

当社は得意先様のご要望に応じ一品物の設備製作をしており都度、用途、品質、性能に適う商品選定をし採択しています。その際ミス...もっと読む

0人が参考にしています。

9件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品防振パッド　重荷重タイプ	防振パッド　軽荷重タイプ	アジャスタパッド　防振タイプ	防振ゲル　ゴム被覆タイプ	防振マウント	防振ゴム　－めねじXおねじ止めタイプ/めねじXプレート止めタイプ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,002円-	318円 -	1,132円 -	10,747円	3,918円 -	290円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
種類	各種アジャスタ	各種アジャスタ	各種アジャスタ	-	-	-
特長	樹脂マウント	樹脂マウント	金属マウント	-	-	-
本体材質	樹脂	樹脂	スチール	-	-	-
許容荷重【範囲選択】(kN)	1.1～6.0	～1.0	1.1～6.0	-	-	-
接地面材質	樹脂	樹脂	樹脂	-	-	-
