ミスミ

防振パッド　軽荷重タイプ

カタログ |P.2-1169

数量スライド割引
当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（10件）

通常単価(税別): 318円～1,031円

税込単価: 350円～1,134円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アジャスタパッド　滑り防止タイプ

4.4

通常価格(税別)： 231円 (税込価格：254円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アジャスタパッドニトリルゴムラバーベースタイプ

4.7

通常価格(税別)： 250円 (税込価格：275円)

通常出荷日：在庫品1日目

【特長】工作機械等の振動を吸収可能な、底面ゴム付きの軽荷重タイプのアジャスタパ...

詳細情報を確認する

種類
各種アジャスタ
特長
樹脂マウント
本体材質
樹脂
許容荷重【範囲選択】 (kN)
～1.0
接地面材質
樹脂
本体表面処理
なし

ご注意

防振材の種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が32型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

FBF
FBFM
FBFS（ステンレス）

Type	①本体		②ラバー部
	[ M ]材質	[ S ]表面処理	[ M ]材質(色)	[ H ]硬度
FBF	SS400相当	三価クロメート	クロロプレンゴム(黒)	Hs70
FBFM	SS400相当	三価クロメート	非汚染性クロロプレンゴム(グレー)
			導電性ゴム(黒)＊
FBFS	SUS304	―	クロロプレンゴム(黒)

＊導電性ゴムにはラバー部裏側に識別用のマークがあります。
[ ! ]本体とラバー部は固定されています。

規格表

型式	−	M	−	A	−	ラバー材質
FBF33 FBFM40	− −	10 12	− −	50 100	−	C

型式		M (並目)	A				FBFM		ℓ₁	ℓ₂	E	B	垂直荷重範囲 (kN)	静的圧縮ばね定数 (kN/mm)
Type	D						ラバー材質
FBF FBFM FBFS(ステンレス)	33	8	30	50*			C D	(非汚染性クロロプレンゴム・グレー ) (導電性ゴム・黒)	4.5	6.5	12	13	0.4〜0.59	0.49±15％
		10	30	50*	70				6.0	8.0		17
	40	10	30	50	70*						15		0.44〜0.88	0.69±15％
		12		50	70*	100			8.0	10.0		19

[ ! ]FBFMタイプのみ、ラバー材質選択可能です。FBF・FBFSタイプのラバー材質はクロロプレンゴムになります。
*：FBFM33-10-50-D・FBFM33-8-50-D・FBFM40-10-70-D・FBFM40-10-70-C　は、選択できません。

型番リスト

表示件数

型番

ねじの呼び M

ねじ部材質

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

幅 W

(mm)

本体高さ h

(mm)

ねじ部材質(詳細)

ねじ部表面処理

接地面材質(詳細)

RoHS?

最小発注数量

8	[スチール] スチール	0.4～0.59	～40	30	33	12	SS400相当	三価クロメート	クロロプレンゴム	10	1個
8	[スチール] スチール	0.4～0.59	40.1～70	50	33	12	SS400相当	三価クロメート	クロロプレンゴム	10	1個
10	[スチール] スチール	0.4～0.59	～40	30	33	12	SS400相当	三価クロメート	クロロプレンゴム	10	1個
10	[スチール] スチール	0.4～0.59	40.1～70	50	33	12	SS400相当	三価クロメート	クロロプレンゴム	10	1個
10	[スチール] スチール	0.4～0.59	40.1～70	70	33	12	SS400相当	三価クロメート	クロロプレンゴム	10	1個
10	[スチール] スチール	0.44〜0.88	～40	30	40	15	SS400相当	三価クロメート	クロロプレンゴム	10	1個
10	[スチール] スチール	0.44〜0.88	40.1～70	50	40	15	SS400相当	三価クロメート	クロロプレンゴム	10	1個
10	[スチール] スチール	0.44〜0.88	40.1～70	70	40	15	SS400相当	三価クロメート	クロロプレンゴム	10	1個
12	[スチール] スチール	0.44〜0.88	40.1～70	50	40	15	SS400相当	三価クロメート	クロロプレンゴム	10	1個
12	[スチール] スチール	0.44〜0.88	40.1～70	70	40	15	SS400相当	三価クロメート	クロロプレンゴム	10	1個
12	[スチール] スチール	0.44〜0.88	70.1～100	100	40	15	SS400相当	三価クロメート	クロロプレンゴム	10	1個
8	[スチール] スチール	0.4～0.59	～40	30	33	12	SS400相当	三価クロメート	非汚染性クロロブレンゴム	10	1個
8	[スチール] スチール	0.4～0.59	～40	30	33	12	SS400相当	三価クロメート	導電性ゴム	10	1個
8	[スチール] スチール	0.4～0.59	40.1～70	50	33	12	SS400相当	三価クロメート	非汚染性クロロブレンゴム	10	1個
10	[スチール] スチール	0.4～0.59	～40	30	33	12	SS400相当	三価クロメート	非汚染性クロロブレンゴム	10	1個
10	[スチール] スチール	0.4～0.59	～40	30	33	12	SS400相当	三価クロメート	導電性ゴム	10	1個
10	[スチール] スチール	0.4～0.59	40.1～70	50	33	12	SS400相当	三価クロメート	非汚染性クロロブレンゴム	10	1個
10	[スチール] スチール	0.4～0.59	40.1～70	70	33	12	SS400相当	三価クロメート	非汚染性クロロブレンゴム	10	1個
10	[スチール] スチール	0.4～0.59	40.1～70	70	33	12	SS400相当	三価クロメート	導電性ゴム	10	1個
10	[スチール] スチール	0.44〜0.88	～40	30	40	15	SS400相当	三価クロメート	非汚染性クロロブレンゴム	10	1個
10	[スチール] スチール	0.44〜0.88	～40	30	40	15	SS400相当	三価クロメート	導電性ゴム	10	1個
10	[スチール] スチール	0.44〜0.88	40.1～70	50	40	15	SS400相当	三価クロメート	非汚染性クロロブレンゴム	10	1個
10	[スチール] スチール	0.44〜0.88	40.1～70	50	40	15	SS400相当	三価クロメート	導電性ゴム	10	1個
12	[スチール] スチール	0.44〜0.88	40.1～70	50	40	15	SS400相当	三価クロメート	非汚染性クロロブレンゴム	10	1個
12	[スチール] スチール	0.44〜0.88	40.1～70	50	40	15	SS400相当	三価クロメート	導電性ゴム	10	1個
12	[スチール] スチール	0.44〜0.88	40.1～70	70	40	15	SS400相当	三価クロメート	非汚染性クロロブレンゴム	10	1個
12	[スチール] スチール	0.44〜0.88	40.1～70	70	40	15	SS400相当	三価クロメート	導電性ゴム	10	1個
12	[スチール] スチール	0.44〜0.88	70.1～100	100	40	15	SS400相当	三価クロメート	非汚染性クロロブレンゴム	10	1個
12	[スチール] スチール	0.44〜0.88	70.1～100	100	40	15	SS400相当	三価クロメート	導電性ゴム	10	1個
8	[ステンレス] ステンレス	0.4～0.59	～40	30	33	12	SUS304	なし	クロロプレンゴム	10	1個
10	[ステンレス] ステンレス	0.44〜0.88	～40	30	40	15	SUS304	なし	クロロプレンゴム	10	1個
12	[ステンレス] ステンレス	0.44〜0.88	40.1～70	50	40	15	SUS304	なし	クロロプレンゴム	10	1個

通常単価(税別) (税込単価)	通常出荷日

318円 ( 350円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	在庫品1日目当日出荷可能
358円 ( 394円 )	在庫品1日目当日出荷可能
382円 ( 420円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	在庫品1日目当日出荷可能
405円 ( 446円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
435円 ( 479円 )	在庫品1日目当日出荷可能
495円 ( 545円 )	在庫品1日目当日出荷可能
552円 ( 607円 )	在庫品1日目当日出荷可能
541円 ( 595円 )	在庫品1日目当日出荷可能
575円 ( 633円 )	在庫品1日目当日出荷可能
575円 ( 633円 )	在庫品1日目当日出荷可能
597円 ( 657円 )	在庫品1日目当日出荷可能
509円 ( 560円 )	在庫品1日目当日出荷可能
597円 ( 657円 )	在庫品1日目当日出荷可能
522円 ( 574円 )	在庫品1日目当日出荷可能
533円 ( 586円 )	在庫品1日目当日出荷可能
533円 ( 586円 )	在庫品1日目当日出荷可能
636円 ( 700円 )	在庫品1日目当日出荷可能
636円 ( 700円 )	在庫品1日目当日出荷可能
647円 ( 712円 )	在庫品1日目当日出荷可能
647円 ( 712円 )	在庫品1日目当日出荷可能
713円 ( 784円 )	在庫品1日目当日出荷可能
713円 ( 784円 )	在庫品1日目当日出荷可能
767円 ( 844円 )	在庫品1日目当日出荷可能
767円 ( 844円 )	在庫品1日目当日出荷可能
852円 ( 937円 )	在庫品1日目当日出荷可能
852円 ( 937円 )	在庫品1日目当日出荷可能
654円 ( 719円 )	在庫品1日目当日出荷可能
789円 ( 868円 )	在庫品1日目当日出荷可能
1,031円 ( 1,134円 )	在庫品1日目当日出荷可能

基本情報

【特長】工作機械等の振動を吸収可能な、底面ゴム付きの軽荷重タイプのアジャスタパッドです。

ご注意

防振材の種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	M (並目)	￥基準単価
		A30			A50			A70			A100
		FBF	FBFM	FBFS	FBF	FBFM	FBFS	FBF	FBFM	FBFS	FBF	FBFM	FBFS
33	8	284	420	567	294	441	588	−	−	−	−	−	−
33	10	315	441	620	326	452	641	326	462	641	−	−	−
40	10	336	473	683	336	483	683	357	494	714	−	−	−
40	12	−	−	−	441	536	893	452	578	903	462	641	924

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜19	20〜34	35〜100	101～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●FBF・FBFM

在庫品

翌日出荷 >>こちら

●FBFS

日目出荷

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

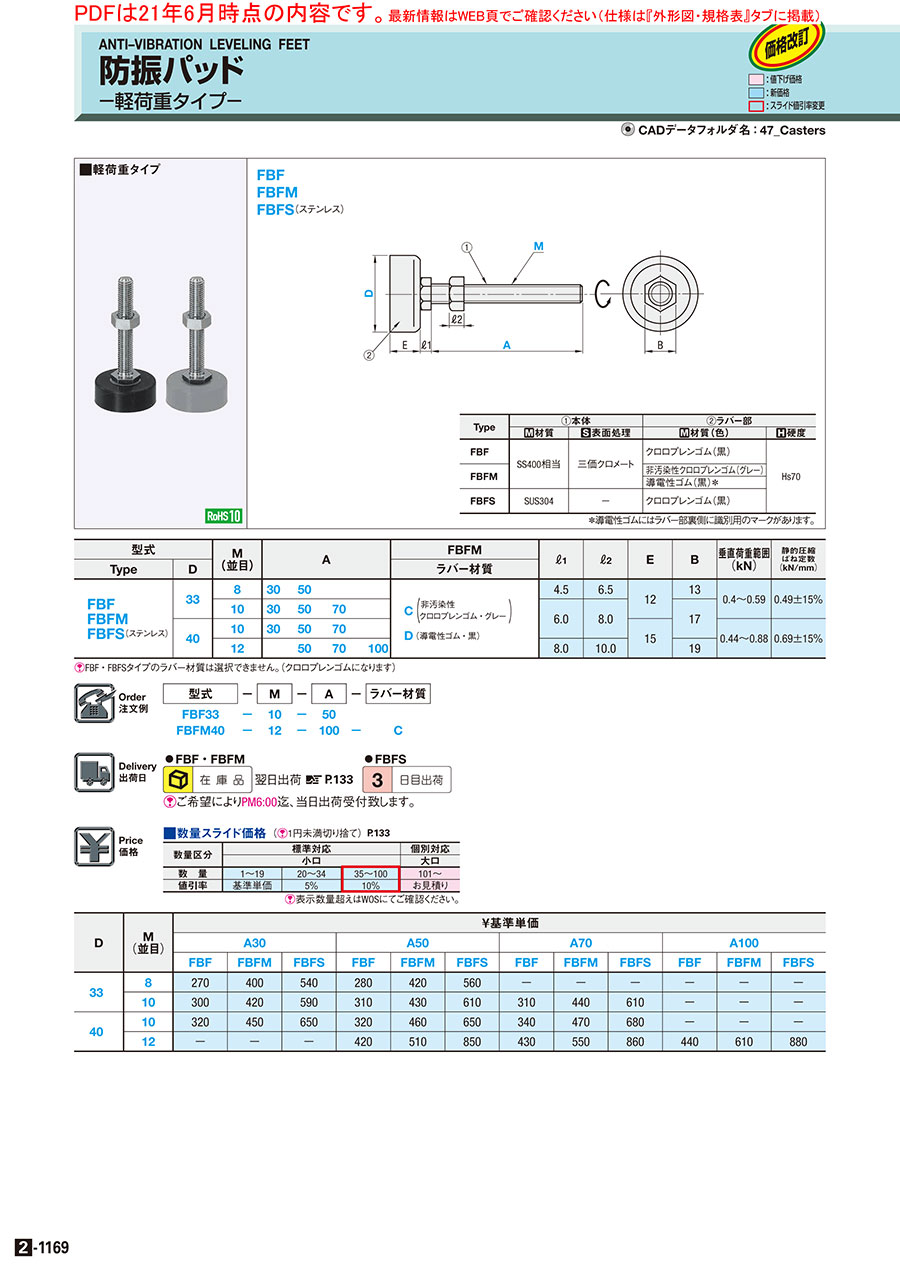

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
防振ゲル（芯金ステンレス）　－おねじXプレート止めタイプ－
ゴムでは難しい低周波数域の防振に最適なゲルの防振材です。上部のおねじとプレートの長穴にて固定する簡易取付により、高い防振性能を発揮します。防振体にシリコーンを採用しており、ゴムと比較してヘタリが少なく軽荷重・微振動の防振に効果的です。
ミスミ
防振パッド　重荷重タイプ
工作機械等の振動吸収に適した、パッド部分も厚みのある重荷重タイプのアジャスタパッドです。
ミスミ
防振マウント
重量用装置を支える防振用マウントです。材質は、クロロプレンゴム(ショアA75）です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
