アジャスタパッド 固定タイプ
- 通常単価(税別)
- 347円～2,784円
- 税込単価
- 382円～3,062円
アンカーボルト打ち込用の1つ穴をあけたアジャスタパッドです。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 種類
- 各種アジャスタ
- 接地面材質
- 金属
- 幅 D (mm)
- 70
- 本体高さ (mm)
- 18
- 首振り機構
- なし
- 材質証明書
- 対象
ご注意

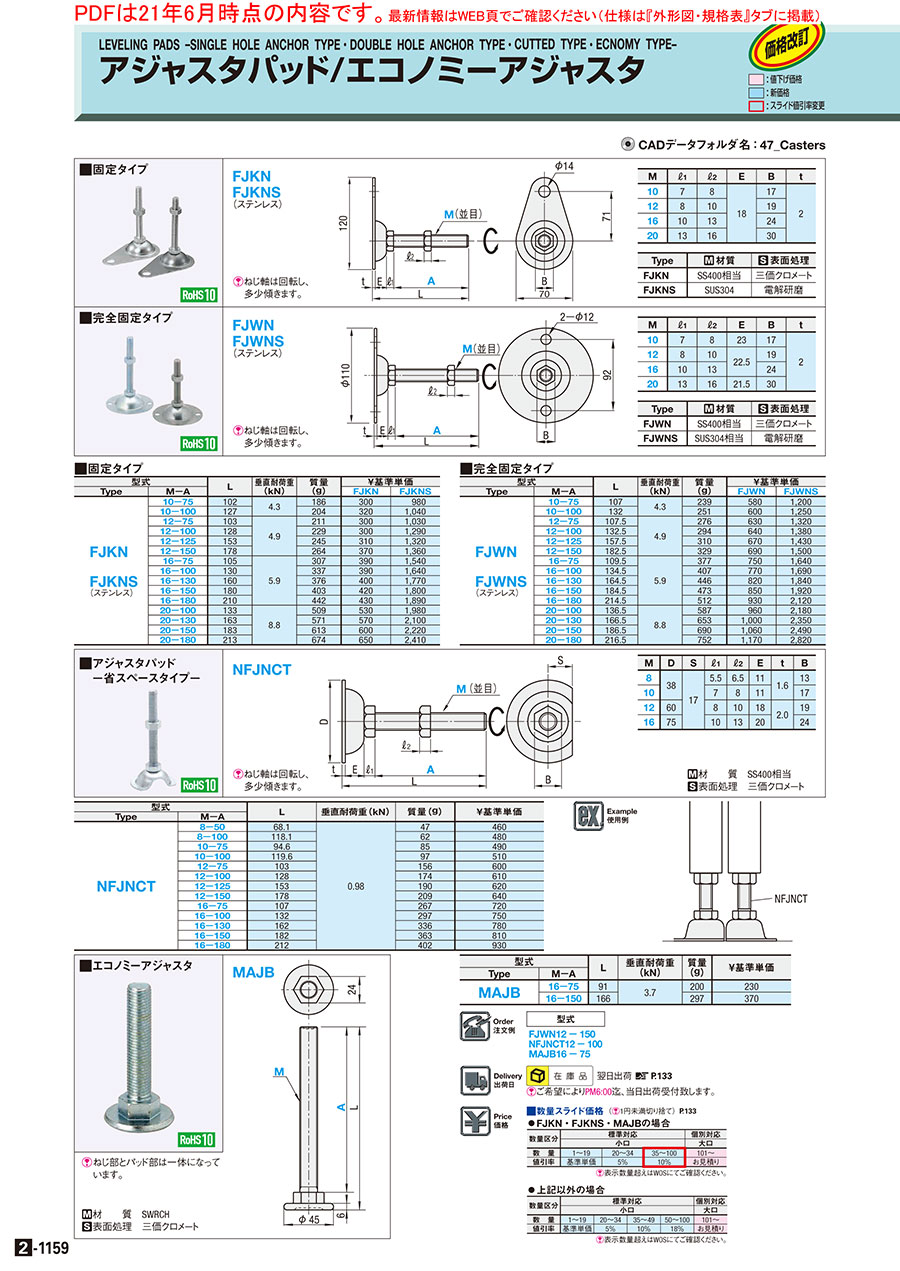

外形図・規格表
FJKNS（ステンレス）
[ ! ]ねじ軸は回転し、多少傾きます。
| Type | [ M ] 材質 | [ S ] 表面処理 |
| FJKN | SS400相当 | 三価クロメ−ト |
| FJKNS | SUS304相当 | 電解研磨 |
規格表
| 型式 |
| FJKN12−150 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | ℓ1 | ℓ2 | E | B | ｔ | M (並目) | 垂直耐荷重 (kN) | 質量 (g) | ￥基準単価 | ||
| Type | M－A | FJKN | FJKNS | |||||||||
| FJKN FJKNS (ステンレス) | 10-75 | 102 | 7 | 8 | 18 | 17 | 2 | 10 | 4.3 | 186 | 315 | 1,029 |
| 10-100 | 127 | 204 | 336 | 1,092 | ||||||||
| 12-75 | 103 | 8 | 10 | 19 | 12 | 4.9 | 211 | 315 | 1,082 | |||
| 12-100 | 128 | 229 | 315 | 1,355 | ||||||||
| 12-125 | 153 | 245 | 326 | 1,386 | ||||||||
| 12-150 | 178 | 264 | 389 | 1,428 | ||||||||
| 16-75 | 105 | 10 | 13 | 24 | 16 | 5.9 | 307 | 410 | 1,617 | |||
| 16-100 | 130 | 337 | 410 | 1,722 | ||||||||
| 16-130 | 160 | 376 | 420 | 1,859 | ||||||||
| 16-150 | 180 | 403 | 441 | 1,890 | ||||||||
| 16-180 | 210 | 442 | 452 | 1,985 | ||||||||
| 20-100 | 133 | 13 | 16 | 30 | 20 | 8.8 | 509 | 557 | 2,079 | |||
| 20-130 | 163 | 571 | 599 | 2,205 | ||||||||
| 20-150 | 183 | 613 | 630 | 2,331 | ||||||||
| 20-180 | 213 | 674 | 683 | 2,531 | ||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
347円 ( 382円 ) | 在庫品1日目当日出荷可能 |
- |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
- |
347円 ( 382円 ) | 在庫品1日目当日出荷可能 |
- |
347円 ( 382円 ) | 在庫品1日目当日出荷可能 |
- |
359円 ( 395円 ) | 在庫品1日目当日出荷可能 |
- |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
- |
451円 ( 496円 ) | 在庫品1日目当日出荷可能 |
- |
451円 ( 496円 ) | 在庫品1日目当日出荷可能 |
- |
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
- |
485円 ( 534円 ) | 在庫品1日目当日出荷可能 |
- |
497円 ( 547円 ) | 在庫品1日目当日出荷可能 |
- |
613円 ( 674円 ) | 在庫品1日目当日出荷可能 |
- |
659円 ( 725円 ) | 在庫品1日目当日出荷可能 |
- |
693円 ( 762円 ) | 在庫品1日目当日出荷可能 |
- |
751円 ( 826円 ) | 在庫品1日目当日出荷可能 |
- |
1,132円 ( 1,245円 ) | 在庫品1日目当日出荷可能 |
|
1,201円 ( 1,321円 ) | 在庫品1日目当日出荷可能 |
|
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
|
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
|
1,525円 ( 1,678円 ) | 在庫品1日目当日出荷可能 |
|
1,571円 ( 1,728円 ) | 在庫品1日目当日出荷可能 |
|
1,779円 ( 1,957円 ) | 在庫品1日目当日出荷可能 |
|
1,894円 ( 2,083円 ) | 在庫品1日目当日出荷可能 |
|
2,045円 ( 2,250円 ) | 在庫品1日目当日出荷可能 |
|
2,079円 ( 2,287円 ) | 在庫品1日目当日出荷可能 |
|
2,184円 ( 2,402円 ) | 在庫品1日目当日出荷可能 |
|
2,287円 ( 2,516円 ) | 在庫品1日目当日出荷可能 |
|
2,426円 ( 2,669円 ) | 在庫品1日目当日出荷可能 |
|
2,564円 ( 2,820円 ) | 在庫品1日目当日出荷可能 |
|
2,784円 ( 3,062円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
アンカーボルト打ち込用の1つ穴をあけたアジャスタパッドです。
