フロアロック
- 仕様
- 省スペースタイプ
ご注意
- フロアストッパについては、キャスタ項目の下部をご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。

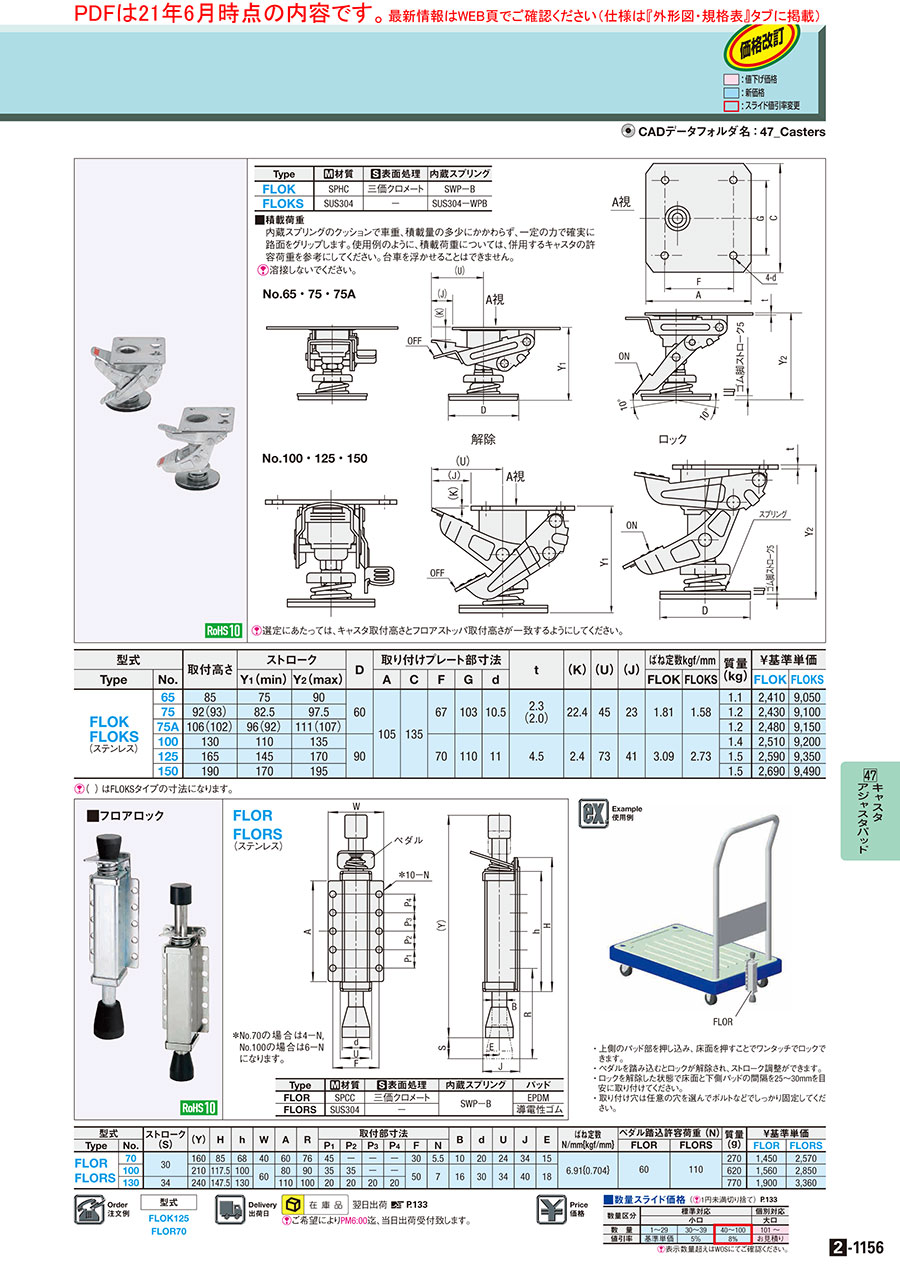

外形図・規格表
＊No.70の場合は4×N,No.100の場合は6×Nになります。
[ ! ]パッドは取外し可能です。パッドは単品販売しておりません。ご希望の場合はカタログ規格外サービスへお問合せください。
FLOR
FLORS（ステンレス）
＊No.70の場合は4×N,No.100の場合は6×Nになります。
| Type | [ M ]材質 | [ S ]表面処理 | 内蔵スプリング | パッド |
| FLOR | SPCC | 三価クロメート | SWP−B | EPDM |
| FLORS | SUS304 | − | 導電性ゴム |
[ ! ]本商品は上部のパッドを押し込むことでワンタッチでロックできる機構です。ロック時内蔵スプリングは機能していないため押し圧力がございません。
フロアストッパ 押し圧選択タイプ>>こちら
規格表
| 型式 |
| FLOR70 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本商品は直接荷重をかけるものではないため、許容荷重はございません。上表「べダル踏込許容荷重」をご参照ください。
[ ! ]取付の際に干渉する可能性があるためM5なべ小ねじ>>こちらを推奨いたします。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ストローク (S) | (Y) | H | h | W | A | R | 取付部寸法 | B （丸棒） | d | U | J | E | ばね定数 N/mm{kgf/mm} | ペダル踏込許容荷重 (N) | 質量 (g) | ￥基準単価 | ||||||
| Type | No. | Ｐ1 | Ｐ2 | Ｐ3 | Ｐ4 | Ｆ | Ｎ | ||||||||||||||||
| FLOR （SPCC) | 70 | 30 | 160 | 85 | 68 | 40 | 60 | 76 | 45 | ー | ー | ー | 30 | 5.5 | 10 | 20 | 24 | 34 | 15 | 6.91 {0.704} | 60 | 270 | 1,523 |
| 100 | 210 | 117.5 | 100 | 60 | 80 | 90 | 35 | 35 | ー | ー | 50 | 7 | 16 | 30 | 34 | 40 | 18 | 620 | 1,638 | ||||
| 130 | 34 | 240 | 147.5 | 130 | 110 | 100 | 20 | 20 | 20 | 20 | 770 | 1,995 | |||||||||||
| FLORS （SUS304) | 70 | 30 | 160 | 85 | 68 | 40 | 60 | 76 | 45 | ー | ー | ー | 30 | 5.5 | 10 | 20 | 24 | 34 | 15 | 6.91 {0.704} | 110 | 270 | 2,699 |
| 100 | 210 | 117.5 | 100 | 60 | 80 | 90 | 35 | 35 | ー | ー | 50 | 7 | 16 | 30 | 34 | 40 | 18 | 620 | 2,993 | ||||
| 130 | 34 | 240 | 144.5 | 130 | 110 | 100 | 20 | 20 | 20 | 20 | 770 | 3,528 | |||||||||||
[ ! ]取付の際に干渉する可能性があるためM5なべ小ねじ>>こちらを推奨いたします。
・ 上側のパッド部を押し込み、床面を押すことでワンタッチでロックできます。
・ ペダルを踏み込むとロックが解除され、ストローク調整ができます。
・ ロックを解除した状態で床面と下側パッドの間隔を25～30mmを目安に取り付けてください。
・ 取り付け穴は任意の穴を選んでボルトなどでしっかり固定してください。
使用方法
・ 上側のパッド部を押し込み、床面を押すことでワンタッチでロックできます。
・ ペダルを踏み込むとロックが解除され、ストローク調整ができます。
・ ロックを解除した状態で床面と下側パッドの間隔を25～30mmを目安に取り付けてください。
・ 取り付け穴は任意の穴を選んでボルトなどでしっかり固定してください。
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
詳細情報
基本情報
台車を簡易的に固定したい場合の保護具（フロアロック）です。上部のパッドを押し込むことでワンタッチでロックできる機構です。
