アジャスタパッド＆キャスタプレートユニット

カタログ |P.2-005-2020

納期短縮
一部当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（30件）

通常単価(税別): 1,468円～18,604円

税込単価: 1,615円～20,464円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アルミフレーム用キャスタ　双輪タイプ

4.6

通常価格(税別)： 242円 (税込価格：266円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アルミフレーム用キャスタ　コーナー取付タイプ　軽荷重用

4.6

通常価格(税別)： 1,208円 (税込価格：1,329円)

通常出荷日：在庫品1日目

アルミフレーム用のキャスタとアジャスタパッドが両方ついたユニットです。アルミフ...

詳細情報を確認する

種類
ボルト止めキャスタ
仕様
アジャスタパッド+キャスタプレートユニット
キャスタタイプ
自在・アジャスタ付
材質証明書
対象外

ご注意

アルミフレーム取付用キャスタについてはこちらご確認ください。
ステンレス製商品の紹介動画です。動画
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が171型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

Type	[ M ]材質	構成部品
HAJCHP	スチール	プレート	アジャスタ	自在キャスタ*	ボルト	先入れナット*
HAJCHPS	ステンレス	プレート	アジャスタ	自在キャスタ*	ボルト	先入れナット*

[ ! ]自在キャスタの本体材質、車輪材質は型式によって異なります。
[ ! ]ユニット品の構成部品単体での仕様・寸法は、下部規格表に記載の部品型式WEBページにてご確認ください。

規格表

型式

Type	No.		M		追加工
HAJCHP	8	−	16			（追加工なし）
HAJCHP	9090	−	24	−	SEP	（付属ナットを後入れバネナット・スチールへ変更）
HAJCHPS	2525	−	8	−	SSU	（付属ナットを先入れバネナット・ステンレスへ変更）

[ ! ]新たに規格が増え、プレートネジ部（M）の指定が追加となりました。
M指定がない場合は、以下規格表の*２の型式となります。
[ ! ]ボルト・ナットは付属しますが、追加工を指定することで、ナットを後入れバネナット・先入れバネナットに変更できます。

スチール

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			対応フレーム	キャスタ許容荷重 N(kgf)	アジャスタパッド許容荷重 N(kgf)	質量 (kg)	構成部品									￥基準単価	￥追加工合算単価
型式							プレート	アジャスタパッド	自在キャスタ			締結部品				指定なし	SEP (後入れバネナットに変更) SEU (先入れバネナットに変更)
Type	No.	M (並目)					プレート	アジャスタパッド	本体	取付ボルト	個数	取付ボルト	個数	ナット（先入れ）	個数	指定なし	SEP (後入れバネナットに変更) SEU (先入れバネナットに変更)
HAJCHP	5	8	5シリーズ (20角)	600(61)	3900(400)	0.55	HAJPC5－8	NFJN8－100	HCHA8－60	−	−	CBE5－10	4	HNTT5－5	4	1,271	1,334
		1012		800(81)	4300(440)	0.71	HAJPC5－10	NFJN10－100	CTBMR60－10			CBE5－12				1,292	1,355
		1212		900(100)	4900(500)	0.86	HAJPC5－12	NFJN12－100	HCHA12－100			CBE5－12				1,355	1,418
	2525	8	5シリーズ (25角)	600(61)	3900(400)	0.55	HAJPC2525－8	NFJN8－100	HCHA8－60			CBE5－10				2,100	2,163
		10*1		800(81)	4300(440)	0.71	HAJPC2525－10	NFJN10－100	CTBMR60－10			CBE5－12				2,121	2,184
		1212		900(100)	4900(500)	0.86	HAJPC2525－12	NFJN12－100	HCHA12－100							2,184	2,247
	54040	12*1	5シリーズ (40角)	1400(150)	4900(500)	1.2	HAJPC54040－12	NFJN12－100	CHJF50S	CBE6－8	4		8		8	3,465	3,591
	54040	16	5シリーズ (40角)		5900(600)	1.6	HAJPC54040－16	NFJN16－150	CHJF50S	CBE6－10	4	CBE5－15	8		8	4,037	4,163
	6	12*2	6シリーズ (30角)		4900(500)	0.9	HAJPC6－12	NFJN12－100	HCHA12－150	−	−	CBE6－12	4	HNTT6－6	4	1,370	1,444
	6	16	6シリーズ (30角)	1600(170)	16600(1700)	1.5	HAJPC6－16	FJFN16－150	HCHA16－170	−	−	CBE6－15		HNTT6－6		2,541	2,615
	8	16*2	8シリーズ (40角)	1400(150)		2.2	HAJPC8－16		CHJF50S	CBE6－12	4	CBE8－20		HNTT8－8		3,806	3,890
		16*2	8－45シリーズ*3 (45角)	1400(150)		2.2	HAJPC8－16		CHJF50S	CBE6－12		CBE8－20				3,806	3,890
		20*1	8－45シリーズ*3 (45角)	2900(300)	39200(4000)	3.8	HAJPC8－20	FJFN20－150	CSHN－S75－H	CBE8－12		CBE8－25				5,229	5,313
	10	16	10シリーズ (60角)	2900(300)	16600(1700)	4.6	HAJPC10-16	FJFN16-150	CSHN-S75-H	CBE8－12		CBE10-25		HNTT10-10		5,943	6,006
		20		2900(300)	39200(4000)	5.7	HAJPC10-20	FJFN20-150	CSHN-S75-H	CBE8－12		CBE10-30				7,413	7,476
		24		6000(610)	49400(5000)	8.3	HAJPC10-24	FJFN24-150	CKZJ75-H	CBE10-15		CBE10-30				10,826	10,889
	5050	16*2	6シリーズ (50角)	1400(150)	16600(1700)	2.2	HAJPC5050－16	FJFN16－150	CHJF50S	CBE6－10		CBE6－15	8	HNTT6－6	8	4,053	4,190
	5050	20	6シリーズ (50角)	2900(300)	39200(4000)	3.8	HAJPC5050－20	FJFN20－150	CSHN－S75－H	CBE8－12		CBE6－20				5,460	5,597
	6060	16*2	6シリーズ (60角)	1400(150)	16600(1700)	1.9	HAJPC6060－16	FJFN16－150	CHJF50S	CBE6－10		CBE6－15				4,184	4,321
	6060	20	6シリーズ (60角)	2900(300)	39200(4000)	3.4	HAJPC6060－20	FJFN20－150	CSHN－S75－H	CBE8－12		CBE6－20				5,691	5,828
	8080	16	8シリーズ (80角)		16600(1700)	2.7	HAJPC8080－16	FJFN16－150				CBE8－20		HNTT8－8		6,090	6,248
		2012			39200(4000)	3.4	HAJPC8080－20	FJFN20－150				CBE8－25				6,473	6,631
		24		6000(610)	49400(5000)	5.3	HAJPC8080－24	FJFN24－150	CKZJ75－H	CBE10－15		CBE8－25				9,660	9,818
		30		8000(816)	68600(7000)	6.6	HAJPC8080－30	FJFN30－150	CKZJ80－N	CBE8－12		CBE8－30				12,390	12,548
	9090	16	8－45シリーズ (90角)	2900(300)	16600(1700)	3.1	HAJPC9090－16	FJFN16－150	CSHN－S75－H			CBE8－20				5,849	6,006
		20*2		2900(300)	39200(4000)	3.9	HAJPC9090－20	FJFN20－150	CSHN－S75－H			CBE8－25				6,526	6,683
		24*1		6000(610)	49400(5000)	6	HAJPC9090－24	FJFN24－150	CKZJ75－H	CBE10－15		CBE8－30				10,059	10,217
		30		8000(800)	68600(7000)	7.3	HAJPC9090－30	FJFN30－150	CKZJ80－N	CBE8－12		CBE8－30				13,125	13,283
	100100	16	8－45シリーズ (100角)	2900(300)	16600(1700)	3.4	HAJPC100100－16	FJFN16－150	CSHN－S75－H			CBE8－20				6,573	6,731
		20		2900(300)	39200(4000)	4.4	HAJPC100100－20	FJFN20－150	CSHN－S75－H			CBE8－25				7,529	7,686
		24*1		6000(610)	49400(5000)	6.6	HAJPC100100－24	FJFN24－150	CKZJ75－H	CBE10－15		CBE8－30				11,130	11,288
		30		8000(816)	68600(7000)	8.1	HAJPC100100－30	FJFN30－150	CKZJ80－N	CBE8－12		CBE8－30				14,280	14,438
	120120	16	10シリーズ (120角)	2900(300)	16600(1700)	5.6	HAJPC120120－16	FJFN16－150	CSHN-S75-H			CBE10-25		HNTT10-10		6,867	6,993
		20		2900(300)	39200(4000)	7	HAJPC120120－20	FJFN20－150	CSHN-S75-H			CBE10-30				8,589	8,715
		24		6000(610)	49400(5000)	10	HAJPC120120－24	FJFN24－150	CKZJ75-H	CBE10－15		CBE10-30				11,771	11,897
		30		8000(816)	68600(7000)	11.1	HAJPC120120－30	FJFN30－150	CKZJ80-N	CBE8－12		CBE10-35				14,669	14,795

[ ! ]上表に記載の許容荷重は、1個あたりでの許容荷重となります。
[ ! ]取付プレート型式によってアジャスタパッドの取付位置が異なります。
規格表の「プレート」にて型式をご確認のうえ、WEBページの外形図をご参照ください。
[ ! ]*1　アルミフレーム溝底部と取付ボルトの接触を防止するため、ワッシャが付属します。
[ ! ]*2　型式でM指定がない場合は*2付き型番となります。
[ ! ]*3　型式「HAJCHP8-20」は、8-45シリーズ50角も使用可能です。

ステンレス

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			対応フレーム	キャスタ許容荷重 kN(kgf)	アジャスタパッド許容荷重 kN(kgf)	質量 (kg)	構成部品									￥基準単価	￥追加工合算単価
型式							プレート	アジャスタパッド	自在キャスタ			締結部品				指定なし	SSP (ステンレス後入れバネナットに変更) SSU (ステンレス先入れバネナットに変更)
Type	No.	M(並目)					プレート	アジャスタパッド	本体	取付ボルト	個数	取付ボルト	個数	ナット（先入れ）	個数	指定なし	SSP (ステンレス後入れバネナットに変更) SSU (ステンレス先入れバネナットに変更)
HAJCHPS	5	8	5シリーズ (20角)	0.6(61)	3.9(400)	0.55	HAJPCS5－8	NFJNS8－100	HCHA8－60	−	−	SCB5－10	4	HNTTSN5－5	4	1,859	2,006
		10		0.8(81)	4.3(440)	0.71	HAJPCS5－10	NFJNS10－100	CTBMR60－10							2,006	2,153
		12*2		0.9(100)	4.9(500)	0.86	HAJPCS5－12	NFJNS12－100	HCHA12－100							2,468	2,615
	2525	8	5シリーズ (25角)	0.6(61)	3.9(400)	0.55	HAJPCS2525－8	NFJNS8－100	HCHA8－60							2,730	2,877
		10		0.8(81)	4.3(440)	0.71	HAJPCS2525－10	NFJNS10－100	CTBMR60－10							2,835	2,982
		12*2		0.9(100)	4.9(500)	0.86	HAJPCS2525－12	NFJNS12－100	HCHA12－100							3,381	3,528
	54040	12	5シリーズ (40角)	1.0(120)	4.9(500)	1.2	HAJPCS54040－12	NFJNS12－100	CHJFS50S	SCB6－8	4		8		8	4,473	4,767
	54040	16	5シリーズ (40角)	1.0(120)	5.9(600)	1.6	HAJPCS54040－16	NFJNS16－150	CHJFS50S	SCB6－10	4	SCB5－15	8		8	4,778	5,072
	6	12*2	6シリーズ (30角)	1.4(150)	4.9(500)	0.9	HAJPCS6－12	NFJNS12－100	HCHA12－150	-	-	SCB6－12	4	HNTTSN6－6	4	2,415	2,583
	6	16	6シリーズ (30角)	1.6(170)	5.9(600)	1.5	HAJPCS6－16	NFJNS16－150	HCHA16－170	-	-	SCB6－15		HNTTSN6－6		4,442	4,610
	8	16*2	8シリーズ (40角)	1.0(120)		2.2	HAJPCS8－16	FJFNS16－150	CHJFS50S	SCB6－12	4	SCB8－20		HNTTSN8－8		5,544	5,723
			8シリーズ (40角)
			8－45シリーズ*３ (45角)
		20*1	8－45シリーズ*３ (45角)	2.2(250)	8.8(900)	3.8	HAJPCS8－20	NFJNS20－150	CSHNS－S75－H	SCB8－12		SCB8－25				12,968	13,146
	5050	16*1	6シリーズ (50角)	1.0(120)	5.9(600)	2.2	HAJPCS5050－16	NFJNS16－150	CHJFS50S	SCB6－10		SCB6－15	8	HNTTSN6－6	8	5,481	5,817
	5050	20	6シリーズ (50角)	2.2(250)	8.8(900)	3.8	HAJPCS5050－20	NFJNS20－150	CSHNS－S75－H	SCB8－12		SCB6－20				13,125	13,461
	6060	16*2	6シリーズ (60角)	1.0(120)	5.9(600)	1.9	HAJPCS6060－16	NFJNS16－150	CHJFS50S	SCB6－10		SCB6－15				5,177	5,513
	6060	20	6シリーズ (60角)	2.2(250)	8.8(900)	3.4	HAJPCS6060－20	NFJNS20－150	CSHNS－S75－H	SCB8－12		SCB6－20				13,230	13,566
	8080	16	8シリーズ (80角)		5.9(600)	2.7	HAJPCS8080－16	NFJNS16－150				SCB8－20		HNTTSN8－8		12,338	12,695
	8080	2012	8シリーズ (80角)		8.8(900)	3.4	HAJPCS8080－20	NFJNS20－150				SCB8－25				9,072	9,429
	9090	16	8－45シリーズ*3 (90角)		5.9(600)	3.1	HAJPCS9090－16	NFJNS16－150				SCB8－20				12,600	12,957
	9090	20*2	8－45シリーズ*3 (90角)		8.8(900)	3.9	HAJPCS9090－20	NFJNS20－150				SCB8－25				9,849	10,206
	100100	16	8－45シリーズ (100角)		5.9(600)	3.4	HAJPCS100100－16	NFJNS16－150				SCB8－20				13,923	14,280
	100100	20	8－45シリーズ (100角)		8.8(900)	4.4	HAJPCS100100－20	NFJNS20－150				SCB8－25				15,750	16,107

[ ! ]上表に記載の許容荷重は、1個あたりでの許容荷重となります。
[ ! ]取付プレート型式によってアジャスタパッドの取付位置が異なります。
規格表の「プレート」にて型式をご確認のうえ、WEBページの外形図をご参照ください。
[ ! ]*1　アルミフレーム溝底部と取付ボルトの接触を防止するため、ワッシャが付属します。
[ ! ]*2　型式でM指定がない場合は*2付き型番となります。
[ ! ]*3　型式「HAJCHPS8-20」は、8-45シリーズ50角も使用可能です。

取付方法

取付例）型式HAJCHPS
●●●:関連画像

構成部品例）

ユニット型式　HAJCHPS6-12
構成部品	型式	個数
プレート	HAJPCS6－12	1
アジャスタパッド	NFJNS12－100	1
自在キャスタ	HCHA12－150	1
締結部品
（取り付けボルト）	SCB6－12	4
（ナット）	HNTTSN6－6	4

[ ! ]アジャスタパッドとキャスタの取付には、アルミフレーム端面のタップ穴追加工は必要ありません。
ただし、縦置きアルミフレームの補強でボルト止めする場合は端面タップが必要となります。取付プレート型式の外形図をご確認ください。
[ ! ]ユニット型式によってアジャスタパッドの取付位置が異なりますので、取付プレート型式の外形図、または「3Dプレビュー」にてご確認ください。
[ ! ]ユニット型式の確定後に「3Dプレビュー」のボタンが表示されます。
●●●:関連画像

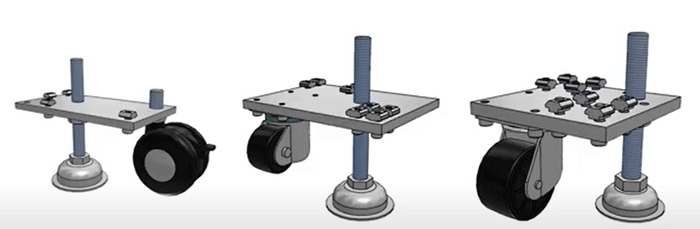

3Dプレビュー例
●●●:関連画像

HAJCHPS5HAJCHPS5050HAJCHPS54040

追加工

Alterations	商品Type	Code	Spec.
バネナットへ変更	HAJCHP	SEP	後入れバネナット　スチール
	HAJCHP	SEU	先入れバネナット　スチール
	HAJCHPS	SSP	後入れバネナット　ステンレス
	HAJCHPS	SSU	先入れバネナット　ステンレス

[ ! ]追加工を指定しない場合は商品タイプに合わせた材質の先入れナットが付属します。
[ ! ]バネナットにすることで組み立て時にナットが滑落しにくくなり、作業効率が上がります。
[ ! ]後入れナット：組立後に溝から装着可能。先入れより座面が小さい分締結力が劣ります。
先入れナット：組立前に溝端面より装着。後入れより座面が大きい分締結力が勝ります。

使用例

ステンレス製商品の紹介動画です。

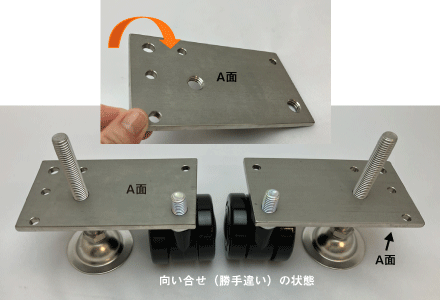

向い合せ（勝手違い）で使用したい場合は、プレートの表裏を反対にしてご使用ください。

型番リスト

表示件数

型番

適用フレームNo.

適用フレームサイズ

材質

許容荷重

(N)

車輪外径 D

(mm)

付属品

付属プレート

付属アジャスタパッド

ねじ径

付属キャスタ

RoHS?

最小発注数量

5	5-2020	スチール	600	50	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC5-8	NFJN8-100	M8	HCHA8-60	10	1個
5	5-2020	スチール	600	50	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC5-8	NFJN8-100	M8	HCHA8-60	10	1個
5	5-2020	スチール	600	50	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC5-8	NFJN8-100	M8	HCHA8-60	10	1個
5	5-2020	スチール	800	60	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC5-10	NFJN10-10	M10	CTBMR60-10	10	1個
5	5-2020	スチール	800	60	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC5-10	NFJN10-10	M10	CTBMR60-10	10	1個
5	5-2020	スチール	800	60	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC5-10	NFJN10-10	M10	CTBMR60-10	10	1個
5	5-2020	スチール	900	60	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC5-12	NFJN12-100	M12	HCHA12-100	10	1個
5	5-2020	スチール	900	60	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC5-12	NFJN12-100	M12	HCHA12-100	10	1個
5	5-2020	スチール	900	60	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC5-12	NFJN12-100	M12	HCHA12-100	10	1個
6	6-3030	スチール	1400	60	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC6-12	NFJN12-100	M12	HCHA12-150	10	1個
6	6-3030	スチール	1400	60	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC6-12	NFJN12-100	M12	HCHA12-150	10	1個
6	6-3030	スチール	1400	60	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC6-12	NFJN12-100	M12	HCHA12-150	10	1個
6	6-3030	スチール	1600	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC6-16	FJFN16-150	M16	HCHA16-170	10	1個
6	6-3030	スチール	1600	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC6-16	FJFN16-150	M16	HCHA16-170	10	1個
6	6-3030	スチール	1600	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC6-16	FJFN16-150	M16	HCHA16-170	10	1個
8, 8-45	8-4040，8-4545	スチール	1400	50	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC8-16	FJFN16-150	M16	CHJF50S	10	1個
8, 8-45	8-4040，8-4545	スチール	1400	50	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC8-16	FJFN16-150	M16	CHJF50S	10	1個
8, 8-45	8-4040，8-4545	スチール	1400	50	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC8-16	FJFN16-150	M16	CHJF50S	10	1個
8, 8-45	8-4040，8-4545	スチール	2900	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC8-20	FJFN20-150	M20	CSHN-S75-H	10	1個
8, 8-45	8-4040，8-4545	スチール	2900	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC8-20	FJFN20-150	M20	CSHN-S75-H	10	1個
8, 8-45	8-4040，8-4545	スチール	2900	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC8-20	FJFN20-150	M20	CSHN-S75-H	10	1個
10	10-6060	スチール	2900	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC10-16	FJFN16-150	M16	CSHN-S75-H	10	1個
10	10-6060	スチール	2900	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC10-16	FJFN16-150	M16	CSHN-S75-H	10	1個
10	10-6060	スチール	2900	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC10-16	FJFN16-150	M16	CSHN-S75-H	10	1個
10	10-6060	スチール	2900	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC10-20	FJFN20-150	M20	CSHN-S75-H	10	1個
10	10-6060	スチール	2900	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC10-20	FJFN20-150	M20	CSHN-S75-H	10	1個
10	10-6060	スチール	2900	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC10-20	FJFN20-150	M20	CSHN-S75-H	10	1個
10	10-6060	スチール	6000	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC10-24	FJFN24-150	M24	CKZJ75-H	10	1個
10	10-6060	スチール	6000	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC10-24	FJFN24-150	M24	CKZJ75-H	10	1個
10	10-6060	スチール	6000	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC10-24	FJFN24-150	M24	CKZJ75-H	10	1個
8, 8-45	8-100100	スチール	2900	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC100100-16	FJFN16-150	M16	CSHN-S75-H	10	1個
8, 8-45	8-100100	スチール	2900	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC100100-16	FJFN16-150	M16	CSHN-S75-H	10	1個
8, 8-45	8-100100	スチール	2900	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC100100-16	FJFN16-150	M16	CSHN-S75-H	10	1個
8, 8-45	8-100100	スチール	2900	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC100100-20	FJFN20-150	M20	CSHN-S75-H	10	1個
8, 8-45	8-100100	スチール	2900	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC100100-20	FJFN20-150	M20	CSHN-S75-H	10	1個
8, 8-45	8-100100	スチール	2900	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC100100-20	FJFN20-150	M20	CSHN-S75-H	10	1個
8, 8-45	8-100100	スチール	6000	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC100100-24	FJFN24-150	M24	CKZJ75-H	10	1個
8, 8-45	8-100100	スチール	6000	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC100100-24	FJFN24-150	M24	CKZJ75-H	10	1個
8, 8-45	8-100100	スチール	6000	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC100100-24	FJFN24-150	M24	CKZJ75-H	10	1個
8, 8-45	8-100100	スチール	8000	80	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC100100-30	FJFN30-150	M30	CKZJ80-N	10	1個
8, 8-45	8-100100	スチール	8000	80	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC100100-30	FJFN30-150	M30	CKZJ80-N	10	1個
8, 8-45	8-100100	スチール	8000	80	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC100100-30	FJFN30-150	M30	CKZJ80-N	10	1個
10	10-120120	スチール	2900	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC120120-16	FJFN16-150	M16	CSHN-S75-H	10	1個
10	10-120120	スチール	2900	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC120120-16	FJFN16-150	M16	CSHN-S75-H	10	1個
10	10-120120	スチール	2900	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC120120-16	FJFN16-150	M16	CSHN-S75-H	10	1個
10	10-120120	スチール	2900	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC120120-20	FJFN20-150	M20	CSHN-S75-H	10	1個
10	10-120120	スチール	2900	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC120120-20	FJFN20-150	M20	CSHN-S75-H	10	1個
10	10-120120	スチール	2900	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC120120-20	FJFN20-150	M20	CSHN-S75-H	10	1個
10	10-120120	スチール	6000	75	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC120120-24	FJFN24-150	M24	CKZJ75-H	10	1個
10	10-120120	スチール	6000	75	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC120120-24	FJFN24-150	M24	CKZJ75-H	10	1個
10	10-120120	スチール	6000	75	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC120120-24	FJFN24-150	M24	CKZJ75-H	10	1個
10	10-120120	スチール	8000	80	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC120120-30	FJFN30-150	M30	CKZJ80-N	10	1個
10	10-120120	スチール	8000	80	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC120120-30	FJFN30-150	M30	CKZJ80-N	10	1個
10	10-120120	スチール	8000	80	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC120120-30	FJFN30-150	M30	CKZJ80-N	10	1個
5	5-2525	スチール	600	50	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC2525-8	NFJN8-100	M8	HCHA8-60	10	1個
5	5-2525	スチール	600	50	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC2525-8	NFJN8-100	M8	HCHA8-60	10	1個
5	5-2525	スチール	600	50	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC2525-8	NFJN8-100	M8	HCHA8-60	10	1個
5	5-2525	スチール	800	60	指定なし(六角穴付ボルト・先入れナットセット)	HAJPC2525-10	NFJN10-100	M10	CTBMR60-10	10	1個
5	5-2525	スチール	800	60	SEP(六角穴付ボルト・後入れバネナットセット)	HAJPC2525-10	NFJN10-100	M10	CTBMR60-10	10	1個
5	5-2525	スチール	800	60	SEU(六角穴付ボルト・先入れバネナットセット)	HAJPC2525-10	NFJN10-100	M10	CTBMR60-10	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,468円 ( 1,615円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,492円 ( 1,641円 )	在庫品1日目当日出荷可能
1,566円 ( 1,723円 )	在庫品1日目当日出荷可能
1,566円 ( 1,723円 )	在庫品1日目当日出荷可能
1,566円 ( 1,723円 )	在庫品1日目当日出荷可能
1,638円 ( 1,802円 )	在庫品1日目当日出荷可能
1,638円 ( 1,802円 )	在庫品1日目当日出荷可能
1,582円 ( 1,740円 )	在庫品1日目当日出荷可能
1,667円 ( 1,834円 )	在庫品1日目当日出荷可能
1,667円 ( 1,834円 )	在庫品1日目当日出荷可能
2,935円 ( 3,229円 )	在庫品1日目当日出荷可能
3,021円 ( 3,323円 )	在庫品1日目当日出荷可能
3,021円 ( 3,323円 )	在庫品1日目当日出荷可能
4,396円 ( 4,836円 )	在庫品1日目当日出荷可能
4,493円 ( 4,942円 )	在庫品1日目当日出荷可能
4,493円 ( 4,942円 )	在庫品1日目当日出荷可能
6,040円 ( 6,644円 )	在庫品1日目当日出荷可能
6,136円 ( 6,750円 )	在庫品1日目当日出荷可能
6,136円 ( 6,750円 )	在庫品1日目当日出荷可能
6,864円 ( 7,550円 )	在庫品1日目当日出荷可能
6,937円 ( 7,631円 )	在庫品1日目当日出荷可能
6,937円 ( 7,631円 )	在庫品1日目当日出荷可能
8,562円 ( 9,418円 )	在庫品1日目当日出荷可能
8,635円 ( 9,499円 )	在庫品1日目当日出荷可能
8,635円 ( 9,499円 )	在庫品1日目当日出荷可能
12,504円 ( 13,754円 )	在庫品1日目当日出荷可能
12,577円 ( 13,835円 )	在庫品1日目当日出荷可能
12,577円 ( 13,835円 )	在庫品1日目当日出荷可能
7,592円 ( 8,351円 )	在庫品1日目当日出荷可能
7,774円 ( 8,551円 )	在庫品1日目当日出荷可能
7,774円 ( 8,551円 )	在庫品1日目当日出荷可能
8,696円 ( 9,566円 )	在庫品1日目当日出荷可能
8,878円 ( 9,766円 )	在庫品1日目当日出荷可能
8,878円 ( 9,766円 )	在庫品1日目当日出荷可能
12,855円 ( 14,141円 )	在庫品1日目当日出荷可能
13,038円 ( 14,342円 )	在庫品1日目当日出荷可能
13,038円 ( 14,342円 )	在庫品1日目当日出荷可能
16,493円 ( 18,142円 )	在庫品1日目当日出荷可能
16,676円 ( 18,344円 )	在庫品1日目当日出荷可能
16,676円 ( 18,344円 )	在庫品1日目当日出荷可能
7,932円 ( 8,725円 )	在庫品1日目当日出荷可能
8,077円 ( 8,885円 )	在庫品1日目当日出荷可能
8,077円 ( 8,885円 )	在庫品1日目当日出荷可能
9,920円 ( 10,912円 )	在庫品1日目当日出荷可能
10,066円 ( 11,073円 )	在庫品1日目当日出荷可能
10,066円 ( 11,073円 )	在庫品1日目当日出荷可能
13,595円 ( 14,955円 )	在庫品1日目当日出荷可能
13,741円 ( 15,115円 )	在庫品1日目当日出荷可能
13,741円 ( 15,115円 )	在庫品1日目当日出荷可能
16,943円 ( 18,637円 )	在庫品1日目当日出荷可能
17,089円 ( 18,798円 )	在庫品1日目当日出荷可能
17,089円 ( 18,798円 )	在庫品1日目当日出荷可能
2,426円 ( 2,669円 )	在庫品1日目当日出荷可能
2,498円 ( 2,748円 )	在庫品1日目当日出荷可能
2,498円 ( 2,748円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
2,522円 ( 2,774円 )	在庫品1日目当日出荷可能
2,522円 ( 2,774円 )	在庫品1日目当日出荷可能

基本情報
納期・価格

基本情報

アルミフレーム用のキャスタとアジャスタパッドが両方ついたユニットです。アルミフレームのサイズによって、アジャスタパッドのM径も選択可能です。アルミフレームに取り付けるボルト・ナットも付属しているので効率的な商品です。

ご注意

アルミフレーム取付用キャスタについてはこちらご確認ください。
ステンレス製商品の紹介動画です。動画
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜8	9〜20	21～
出荷日	基準価格	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
一体型キャスタ＆アジャスタパッド　側面取付タイプ
アルミフレーム筐体の側面から取付可能なため、作業時間の大幅短縮を実現できます。
ミスミ
アルミフレーム用キャスタ　防振機能付
アルミフレームユニットから発生する振動を吸収する効果のあるゴムパッドのアジャスタ付キャスタです。
ミスミ
一体型キャスタ＆アジャスタパッド
アルミフレームユニットの移設・移動に最適な、デザイン性を追及したアジャスタパッドとキャスターのユニットです。各シリーズのアルミフレームに適合し、車輪材質も選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アジャスタパッド＆キャスタプレートユニットのレビュー

4.1平均満足度：4.130件のレビュー

星5
50%
星4
33%
星3
3%
星2
3%
星1
10%

装置移動・固定用

満足度：1.02020/10/07

hajchp8取り付け後移動しようとした際キャスターとアジャスターが接触した。図面を確認したところ設計になっていた。 ...もっと読む

ミスミからのコメント

ご迷惑をおかけし誠に申し訳ございません。現時点では設計上の仕様により干渉してしまう不具合が発生しております。商品担当者に共有し改善候補として取り上げます。解消までお時間いただきます。何卒ご理解の程よろしくお願い致します。

6人が参考にしています。

アルミフレームの脚に

満足度：5.02018/06/01

セットになっており、裏返して逆でも使用できるので、便利です。バラで部品を買ってプレートを作るより、安いと思います。

6人が参考にしています。

アルミフレームのキャスタ

満足度：5.02018/06/02

ほとんどのフレームの底面にはこれを使っています。個別に買うより全然安いんですよね。このまま続けてください。

1人が参考にしています。

フレーム架台

満足度：2.02018/03/06

HAJCHP8 を4個購入したが、M6用のナットが入っていた為ナットのみ再購入することになった。使用面は問題ないが残念で...もっと読む

ミスミからのコメント

大変申し訳ございません。返金・交換対応させていただきます。

1人が参考にしています。

装置安全柵用

満足度：4.02018/01/30

必要な部品がすべてセット購入可なのが便利です。取付時の強度もしっかりしていました。

1人が参考にしています。

30件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品アジャスタパッド＆キャスタプレートユニット	一体型キャスタ＆アジャスタパッド　側面取付タイプ	アルミフレーム用フロアストッパ	キャスタプレートユニット	アルミフレーム用キャスタ　ゴム車輪タイプ	アルミフレーム用AGVキャスタ（牽引台車・補助車輪用）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,468円-	6,976円 -	4,879円 -	1,267円 -	1,423円 -	7,920円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
種類	ボルト止めキャスタ	ボルト止めキャスタ	関連部品	ボルト止めキャスタ	ねじ込みキャスタ	ボルト止めキャスタ
仕様	アジャスタパッド+キャスタプレートユニット	側面取付タイプ	フロアストッパ	-	-	-
キャスタタイプ	自在・アジャスタ付	自在・アジャスタ付	-	自在	-	-
材質証明書	対象外	対象	対象	対象外	対象	対象
