丸ベルト用アイドラー ニ連タイプ
- 規格変更
- 一部当日出荷可能
- 通常単価(税別)
- 1,020円～8,220円
- 税込単価
- 1,122円～9,042円
30個～50個は、お見積り不要で18％値引。ベルトを互い違いにかけるときにご使...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- プーリ/アイドラー
- アイドラー
- 溝の数
- ダブル
- 溝形状
- U溝
- 製品タイプ
- アイドラー(ベアリング組込済)
- アイドラー種類
- ワイドタイプ スタンダード
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

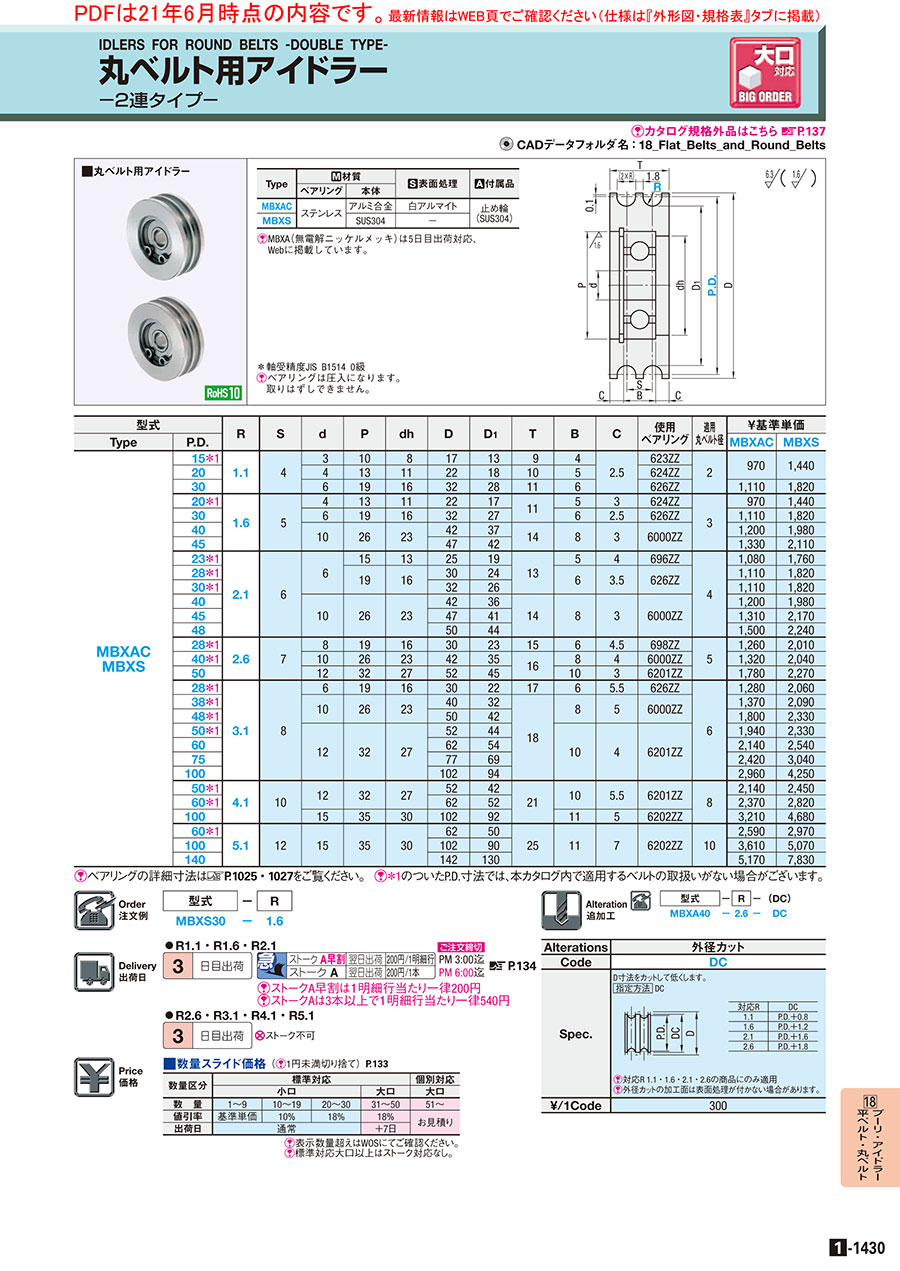

外形図・規格表
※軸受精度 JIS B 1514 0級
[ ! ]指示なき寸法公差はJIS B 0405 m級に準じる。
[ ! ]ベアリングは圧入になります。取りはずしできません。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 | |
| ベアリング | 本体 | |||
| MBXAC | ステンレス | アルミ合金 | 白アルマイト | 止め輪 (SUS304) |
| MBXS | SUS304 | − | ||
規格表
| 型式 | − | R |
| MBXS30 | − | 1.6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | R | S | d | P | dh | D | D1 | T | B | C | 使用 ベアリング | 適用 丸ベルト径 | ￥基準単価 | ||
| Type | P.D. | MBXAC | MBXS | ||||||||||||
| MBXAC MBXS | 15＊1 | 1.1 | 4 | 3 | 10 | 8 | 17 | 13 | 9 | 4 | 2.5 | 623ZZ | 2 | 1,020 | 1,510 |
| 20 | 4 | 13 | 11 | 22 | 18 | 10 | 5 | 624ZZ | |||||||
| 30 | 6 | 19 | 16 | 32 | 28 | 11 | 6 | 626ZZ | 1,170 | 1,910 | |||||
| 20＊1 | 1.6 | 5 | 4 | 13 | 11 | 22 | 17 | 11 | 5 | 3 | 624ZZ | 3 | 1,020 | 1,510 | |
| 30 | 6 | 19 | 16 | 32 | 27 | 6 | 2.5 | 626ZZ | 1,170 | 1,910 | |||||
| 40 | 10 | 26 | 23 | 42 | 37 | 14 | 8 | 3 | 6000ZZ | 1,260 | 2,080 | ||||
| 45 | 47 | 42 | 1,400 | 2,220 | |||||||||||
| 23＊1 | 2.1 | 6 | 6 | 15 | 13 | 25 | 19 | 13 | 5 | 4 | 696ZZ | 4 | 1,130 | 1,850 | |
| 28＊1 | 19 | 16 | 30 | 24 | 6 | 3.5 | 626ZZ | 1,170 | 1,910 | ||||||
| 30＊1 | 32 | 26 | 1,170 | 1,910 | |||||||||||
| 40 | 10 | 26 | 23 | 42 | 36 | 14 | 8 | 3 | 6000ZZ | 1,260 | 2,080 | ||||
| 45 | 47 | 41 | 1,380 | 2,280 | |||||||||||
| 48 | 50 | 44 | 1,580 | 2,350 | |||||||||||
| 28＊1 | 2.6 | 7 | 8 | 19 | 16 | 30 | 23 | 15 | 6 | 4.5 | 698ZZ | 5 | 1,320 | 2,110 | |
| 40＊1 | 10 | 26 | 23 | 42 | 35 | 16 | 8 | 4 | 6000ZZ | 1,390 | 2,140 | ||||
| 50 | 12 | 32 | 27 | 52 | 45 | 10 | 3 | 6201ZZ | 1,870 | 2,380 | |||||
| 28＊1 | 3.1 | 8 | 6 | 19 | 16 | 30 | 22 | 17 | 6 | 5.5 | 626ZZ | 6 | 1,340 | 2,160 | |
| 38＊1 | 10 | 26 | 23 | 40 | 32 | 18 | 8 | 5 | 6000ZZ | 1,440 | 2,190 | ||||
| 48＊1 | 50 | 42 | 1,890 | 2,450 | |||||||||||
| 50＊1 | 12 | 32 | 27 | 52 | 44 | 10 | 4 | 6201ZZ | 2,040 | 2,450 | |||||
| 60 | 62 | 54 | 2,250 | 2,670 | |||||||||||
| 75 | 77 | 69 | 2,540 | 3,190 | |||||||||||
| 100 | 102 | 94 | 3,110 | 4,460 | |||||||||||
| 50＊1 | 4.1 | 10 | 12 | 32 | 27 | 52 | 42 | 21 | 10 | 5.5 | 6201ZZ | 8 | 2,250 | 2,570 | |
| 60＊1 | 62 | 52 | 2,490 | 2,960 | |||||||||||
| 100 | 15 | 35 | 30 | 102 | 92 | 11 | 5 | 6202ZZ | 3,370 | 4,910 | |||||
| 60＊1 | 5.1 | 12 | 15 | 35 | 30 | 62 | 50 | 25 | 11 | 7 | 6202ZZ | 10 | 2,720 | 3,120 | |
| 100 | 102 | 90 | 3,790 | 5,320 | |||||||||||
| 140 | 142 | 130 | 5,430 | 8,220 | |||||||||||
追加工
| 追加工 コード | 外径カット | 適用条件 | 指定例 | ￥/Code | |||||||||||
| DC | D1寸法をカットして低くします。 |
| [ ! ]対応R：1.1、1.6、2.1、2.6の商品にのみ適用。 [ ! ]外径カットの加工面は表面処理が付かない場合があります。 | MBXA40-2.6-DC | 300 | ||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,020円 ( 1,122円 ) | 10日目 |
|
1,020円 ( 1,122円 ) | 10日目 |
|
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
|
1,130円 ( 1,243円 ) | 10日目 |
|
1,170円 ( 1,287円 ) | 10日目 |
|
1,320円 ( 1,452円 ) | 10日目 |
|
1,340円 ( 1,474円 ) | 10日目 |
|
1,170円 ( 1,287円 ) | 10日目 |
|
1,170円 ( 1,287円 ) | 10日目 |
|
1,170円 ( 1,287円 ) | 10日目 |
|
1,440円 ( 1,584円 ) | 10日目 |
|
1,260円 ( 1,386円 ) | 10日目 |
|
1,260円 ( 1,386円 ) | 10日目 |
|
1,390円 ( 1,529円 ) | 10日目 |
|
1,400円 ( 1,540円 ) | 10日目 |
|
1,380円 ( 1,518円 ) | 10日目 |
|
1,580円 ( 1,738円 ) | 10日目 |
|
1,890円 ( 2,079円 ) | 10日目 |
|
1,870円 ( 2,057円 ) | 10日目 |
|
2,040円 ( 2,244円 ) | 10日目 |
|
2,250円 ( 2,475円 ) | 10日目 |
|
2,250円 ( 2,475円 ) | 10日目 |
|
2,490円 ( 2,739円 ) | 10日目 |
|
2,720円 ( 2,992円 ) | 10日目 |
|
2,540円 ( 2,794円 ) | 10日目 |
|
3,110円 ( 3,421円 ) | 10日目 |
|
3,370円 ( 3,707円 ) | 10日目 |
|
3,790円 ( 4,169円 ) | 10日目 |
|
5,430円 ( 5,973円 ) | 10日目 |
|
1,020円 ( 1,122円 ) | 3日目 |
- |
1,020円 ( 1,122円 ) | 3日目 |
- |
1,020円 ( 1,122円 ) | 3日目 |
- |
1,130円 ( 1,243円 ) | 3日目 |
- |
1,170円 ( 1,287円 ) | 3日目 |
- |
1,320円 ( 1,452円 ) | 3日目 |
- |
1,340円 ( 1,474円 ) | 3日目 |
- |
1,170円 ( 1,287円 ) | 3日目 |
- |
1,170円 ( 1,287円 ) | 3日目 |
- |
1,170円 ( 1,287円 ) | 3日目 |
- |
1,440円 ( 1,584円 ) | 3日目 |
- |
1,260円 ( 1,386円 ) | 3日目 |
- |
1,260円 ( 1,386円 ) | 在庫品1日目当日出荷可能 |
- |
1,390円 ( 1,529円 ) | 3日目 |
- |
1,400円 ( 1,540円 ) | 3日目 |
- |
1,380円 ( 1,518円 ) | 3日目 |
- |
1,580円 ( 1,738円 ) | 3日目 |
- |
1,890円 ( 2,079円 ) | 3日目 |
- |
1,870円 ( 2,057円 ) | 3日目 |
- |
2,040円 ( 2,244円 ) | 3日目 |
- |
2,250円 ( 2,475円 ) | 3日目 |
- |
2,250円 ( 2,475円 ) | 3日目 |
- |
2,490円 ( 2,739円 ) | 3日目 |
- |
2,720円 ( 2,992円 ) | 3日目 |
- |
2,540円 ( 2,794円 ) | 3日目 |
- |
3,110円 ( 3,421円 ) | 3日目 |
- |
3,370円 ( 3,707円 ) | 3日目 |
- |
3,790円 ( 4,169円 ) | 3日目 |
- |
5,430円 ( 5,973円 ) | 3日目 |
- |
1,510円 ( 1,661円 ) | 3日目 |
- |
1,510円 ( 1,661円 ) | 3日目 |
- |
詳細情報
基本情報
30個～50個は、お見積り不要で18％値引。ベルトを互い違いにかけるときにご使用いただけます。
【本体材質】アルミ合金、SUS304
【表面処理】白アルマイト、無電解ニッケルメッキ
【アイドラー形状】ボス無し
【溝形状】U溝（2連）
【対応ベルト径】2、3、4、5、6、8、10
【関連商品】
＜アイドラー＞
・丸ベルト用アイドラー ナロータイプ
・丸ベルト用アイドラー ワイドタイプ
〈新商品！丸ベルト用溝付きローラ〉1本のローラに複数の溝加工が可能となり、部品点数が削減出来ます!!
詳細は、こちらへhttps://jp.misumi-ec.com/maker/misumi/mech/products/roller/round_belts/
〈丸ベルト〉詳細は、こちらへ
https://jp.misumi-ec.com/vona2/mech/M1000000000/M1003000000/M1003010000/?Brand=MSM1
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1～9 | 10～19 | 20～30 | 31～50 | 51～ |
| 値引率 | 基準単価 | 10% | 18% | 18% | お見積り |
| 出荷日 | 通常 | ＋7日 | |||
[ ! ]標準対応大口以上はストーク対応なし。
