ミスミ

丸ベルト用プーリ　ニ連タイプ

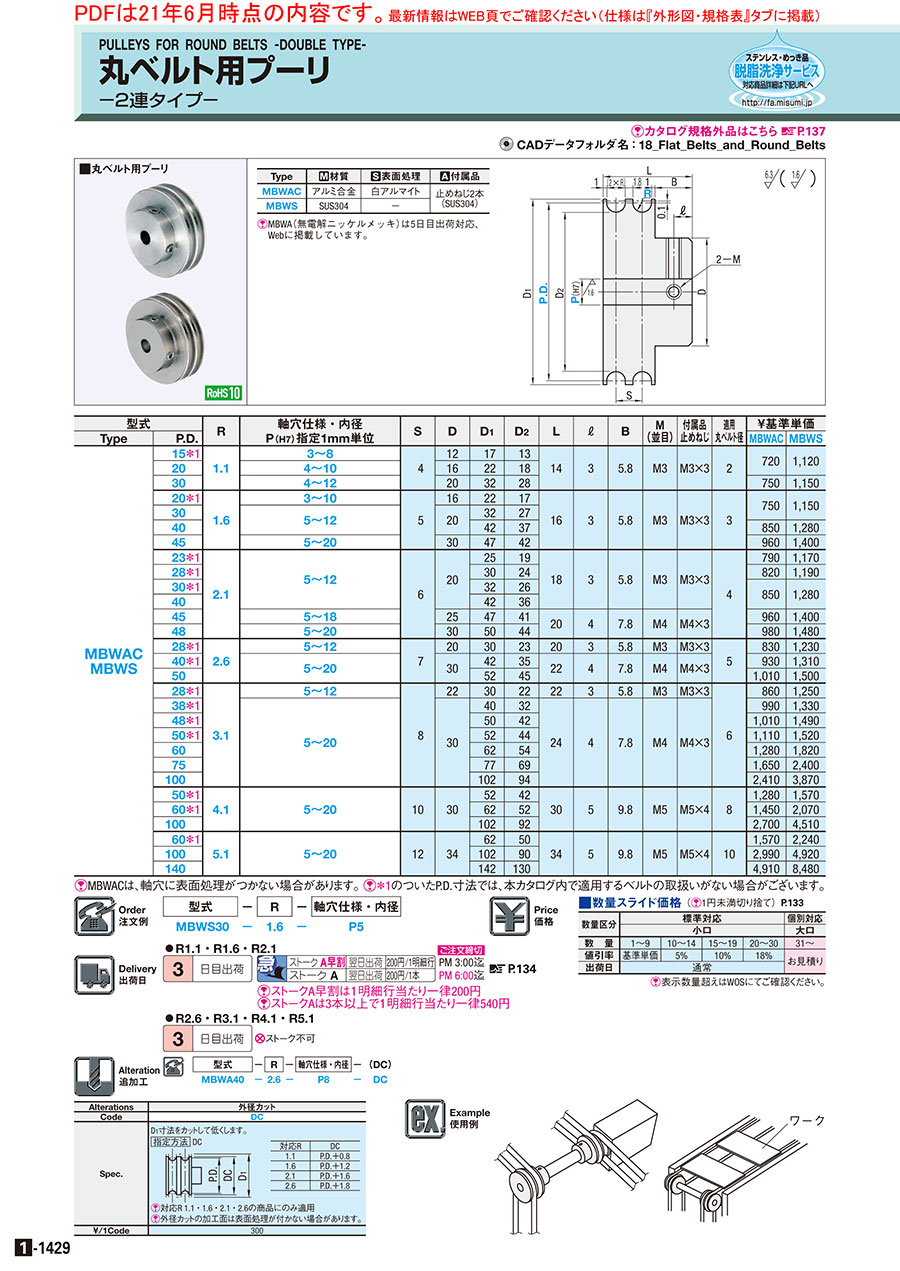

カタログ |P.1-1429

規格変更

4.6

平均満足度4.6

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

丸ベルト用アイドラー　ナロータイプ

4.6

通常価格(税別)： 870円 (税込価格：957円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

丸ベルト用アイドラー　ニ連タイプ

通常価格(税別)： 1,020円 (税込価格：1,122円)

通常出荷日：在庫品1日目

30個まで見積不要。ベルトを互い違いにかけるときにご使用いただけます。【本体材...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
プーリ/アイドラー
プーリ
溝の数
ダブル
溝形状
U溝
製品タイプ
プーリ(ベアリング無し)
プーリ種類
B形

ご注意

当該商品の「脱脂洗浄サービス」は終了いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が87型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]指示なき寸法公差はJIS B 0405 m級に準じる。

Type	[ M ]材質	[ S ]表面処理	[ A ]付属品
MBWAC	アルミ合金	白アルマイト	止めねじ2本 (SUS304)
MBWS	SUS304	−	止めねじ2本 (SUS304)

[ ! ]MBWA（無電解ニッケルメッキ）は5日目出荷対応、Webに掲載しています。

規格表

型式	−	R	−	軸穴仕様・内径
MBWS30	−	1.6	−	P5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		R	軸穴仕様・内径	S	D	D₁	D₂	L	ℓ	B	M (並目)	付属品止めねじ	適用丸ベルト径	￥基準単価
Type	P.D.		P_(H7)指定1mm単位											MBWAC	MBWS
MBWAC MBWS	15＊1	1.1	3〜8	4	12	17	13	14	3	5.8	M3	M3×3	2	760	1,180
	20		4〜10		16	22	18
	30		4〜12		20	32	28							790	1,210
	20＊1	1.6	3〜10	5	16	22	17	16	3	5.8	M3	M3×3	3	790	1,210
	30		5〜12		20	32	27
	40					42	37							890	1,340
	45		5〜20		30	47	42							1,010	1,470
	23＊1	2.1	5〜12	6	20	25	19	18	3	5.8	M3	M3×3	4	830	1,230
	28＊1					30	24							860	1,250
	30＊1					32	26							890	1,340
	40					42	36
	45		5〜18		25	47	41	20	4	7.8	M4	M4×3		1,010	1,470
	48		5〜20		30	50	44							1,030	1,550
	28＊1	2.6	5〜12	7	20	30	23	20	3	5.8	M3	M3×3	5	870	1,290
	40＊1		5〜20		30	42	35	22	4	7.8	M4	M4×3		980	1,380
	50					52	45							1,060	1,580
	28＊1	3.1	5〜12	8	22	30	22	22	3	5.8	M3	M3×3	6	900	1,310
	38＊1		5〜20		30	40	32	24	4	7.8	M4	M4×3		1,040	1,400
	48＊1					50	42							1,060	1,560
	50＊1					52	44							1,170	1,600
	60					62	54							1,340	1,910
	75					77	69							1,730	2,520
	100					102	94							2,530	4,060
	50＊1	4.1	5〜20	10	30	52	42	30	5	9.8	M5	M5×4	8	1,340	1,650
	60＊1					62	52							1,520	2,170
	100					102	92							2,840	4,740
	60＊1	5.1	5〜20	12	34	62	50	34	5	9.8	M5	M5×4	10	1,650	2,350
	100					102	90							3,140	5,170
	140					142	130							5,160	8,900

[ ! ]MBWACは、軸穴に表面処理がつかない場合があります。 [ ! ]＊1のついたP.D.寸法では、本カタログ内で適用するベルトの取扱いがない場合がございます。

追加工

追加工
コード

外径カット

適用条件

指定例

￥/Code

D₁寸法をカットして低くします。

対応R	DC
1.1	P.D.+0.8
1.6	P.D.+1.2
2.1	P.D.+1.6
2.6	P.D.+1.8

[ ! ]対応R：1.1、1.6、2.1、2.6の商品にのみ適用。
[ ! ]外径カットの加工面は表面処理が付かない場合があります。

MBWAC40-2.6-P8-DC

300

型番リスト

表示件数

型番

MBWA100-3.1-P[5-20/1]

MBWA100-4.1-P[5-20/1]

MBWA100-5.1-P[5-20/1]

MBWA140-5.1-P[5-20/1]

MBWAC15-1.1-P[3-8/1]

MBWAC20-1.1-P[4-10/1]

MBWAC20-1.6-P[3-10/1]

MBWAC23-2.1-P[5-12/1]

MBWAC28-2.1-P[5-12/1]

MBWAC28-2.6-P[5-12/1]

MBWAC28-3.1-P[5-12/1]

MBWAC30-1.1-P[4-12/1]

MBWAC30-1.6-P[5-12/1]

MBWAC30-2.1-P[5-12/1]

MBWAC38-3.1-P[5-20/1]

MBWAC40-1.6-P[5-12/1]

MBWAC40-2.1-P[5-12/1]

MBWAC40-2.6-P[5-20/1]

MBWAC45-1.6-P[5-20/1]

MBWAC45-2.1-P[5-18/1]

MBWAC48-2.1-P[5-20/1]

MBWAC48-3.1-P[5-20/1]

MBWAC50-2.6-P[5-20/1]

MBWAC50-3.1-P[5-20/1]

MBWAC50-4.1-P[5-20/1]

MBWAC60-3.1-P[5-20/1]

MBWAC60-4.1-P[5-20/1]

MBWAC60-5.1-P[5-20/1]

MBWAC75-3.1-P[5-20/1]

MBWAC100-3.1-P[5-20/1]

MBWAC100-4.1-P[5-20/1]

MBWAC100-5.1-P[5-20/1]

MBWAC140-5.1-P[5-20/1]

MBWS15-1.1-P[3-8/1]

MBWS20-1.1-P[4-10/1]

特性・用途

対応ベルト径

(φ)

ピッチ円径 P.D.

(φ)

材質

詳細材質

表面処理

軸径 d(または P)

(φ)

(mm)

材質証明書

材質証明書：材質

材質証明書：表面処理

材質証明書：表面処理（備考）

RoHS?

最小発注数量

該当なし	2	15	[アルミ] アルミ合金	-	無電解ニッケルメッキ	3 ～ 8	1.1	対象外	-	-	-	10	1個
該当なし	2	20	[アルミ] アルミ合金	-	無電解ニッケルメッキ	4 ～ 10	1.1	対象外	-	-	-	10	1個
該当なし	3	20	[アルミ] アルミ合金	-	無電解ニッケルメッキ	3 ～ 10	1.6	対象外	-	-	-	10	1個
該当なし	4	23	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 12	2.1	対象外	-	-	-	10	1個
該当なし	4	28	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 12	2.1	対象外	-	-	-	10	1個
該当なし	5	28	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 12	2.6	対象外	-	-	-	10	1個
該当なし	6	28	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 12	3.1	対象外	-	-	-	10	1個
該当なし	2	30	[アルミ] アルミ合金	-	無電解ニッケルメッキ	4 ～ 12	1.1	対象外	-	-	-	10	1個
該当なし	3	30	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 12	1.6	対象外	-	-	-	10	1個
該当なし	4	30	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 12	2.1	対象外	-	-	-	10	1個
該当なし	6	38	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	3.1	対象外	-	-	-	10	1個
該当なし	3	40	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 12	1.6	対象外	-	-	-	10	1個
該当なし	4	40	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 12	2.1	対象外	-	-	-	10	1個
該当なし	5	40	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	2.6	対象外	-	-	-	10	1個
該当なし	3	45	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	1.6	対象外	-	-	-	10	1個
該当なし	4	45	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 18	2.1	対象外	-	-	-	10	1個
該当なし	4	48	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	2.1	対象外	-	-	-	10	1個
該当なし	6	48	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	3.1	対象外	-	-	-	10	1個
該当なし	5	50	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	2.6	対象外	-	-	-	10	1個
該当なし	6	50	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	3.1	対象外	-	-	-	10	1個
該当なし	8	50	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	4.1	対象外	-	-	-	10	1個
該当なし	6	60	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	3.1	対象外	-	-	-	10	1個
該当なし	8	60	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	4.1	対象外	-	-	-	10	1個
該当なし	10	60	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	5.1	対象外	-	-	-	10	1個
該当なし	6	75	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	3.1	対象外	-	-	-	10	1個
該当なし	6	100	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	3.1	対象外	-	-	-	10	1個
該当なし	8	100	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	4.1	対象外	-	-	-	10	1個
該当なし	10	100	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	5.1	対象外	-	-	-	10	1個
該当なし	10	140	[アルミ] アルミ合金	-	無電解ニッケルメッキ	5 ～ 20	5.1	対象外	-	-	-	10	1個
非磁性	2	15	[アルミ] アルミ合金	アルミ合金	白アルマイト	3 ～ 8	1.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	2	20	[アルミ] アルミ合金	アルミ合金	白アルマイト	4 ～ 10	1.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	3	20	[アルミ] アルミ合金	アルミ合金	白アルマイト	3 ～ 10	1.6	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	4	23	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 12	2.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	4	28	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 12	2.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	5	28	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 12	2.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	6	28	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 12	3.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	2	30	[アルミ] アルミ合金	アルミ合金	白アルマイト	4 ～ 12	1.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	3	30	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 12	1.6	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	4	30	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 12	2.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	6	38	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	3.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	3	40	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 12	1.6	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	4	40	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 12	2.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	5	40	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	2.6	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	3	45	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	1.6	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	4	45	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 18	2.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	4	48	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	2.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	6	48	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	3.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	5	50	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	2.6	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	6	50	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	3.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	8	50	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	4.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	6	60	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	3.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	8	60	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	4.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	10	60	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	5.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	6	75	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	3.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	6	100	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	3.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	8	100	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	4.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	10	100	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	5.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
非磁性	10	140	[アルミ] アルミ合金	アルミ合金	白アルマイト	5 ～ 20	5.1	対象	本体：アルミ合金\|止めねじ：SUS304	本体：白アルマイト	軸穴に表面処理がつかない場合があります	10	1個
耐食性・耐薬品 / 非磁性	2	15	SUS304	SUS304	なし	3 ～ 8	1.1	対象	本体：SUS304\|止めねじ：SUS304	-	-	10	1個
耐食性・耐薬品 / 非磁性	2	20	SUS304	SUS304	なし	4 ～ 10	1.1	対象	本体：SUS304\|止めねじ：SUS304	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	SL-MBWA15-1.1
- ( - )	5日目	SL-MBWA20-1.1
- ( - )	5日目	SL-MBWA20-1.6
- ( - )	5日目	SL-MBWA23-2.1
- ( - )	5日目	SL-MBWA28-2.1
- ( - )	5日目	SL-MBWA28-2.6
- ( - )	5日目	SL-MBWA28-3.1
- ( - )	5日目	SL-MBWA30-1.1
- ( - )	5日目	SL-MBWA30-1.6
- ( - )	5日目	SL-MBWA30-2.1
- ( - )	5日目	SL-MBWA38-3.1
- ( - )	5日目	SL-MBWA40-1.6
- ( - )	5日目	SL-MBWA40-2.1
- ( - )	5日目	SL-MBWA40-2.6
- ( - )	5日目	SL-MBWA45-1.6
- ( - )	5日目	SL-MBWA45-2.1
- ( - )	5日目	SL-MBWA48-2.1
- ( - )	5日目	SL-MBWA48-3.1
- ( - )	5日目	SL-MBWA50-2.6
- ( - )	5日目	SL-MBWA50-3.1
- ( - )	5日目	SL-MBWA50-4.1
- ( - )	5日目	SL-MBWA60-3.1
- ( - )	5日目	SL-MBWA60-4.1
- ( - )	5日目	SL-MBWA60-5.1
- ( - )	5日目	SL-MBWA75-3.1
- ( - )	5日目	SL-MBWA100-3.1
- ( - )	5日目	SL-MBWA100-4.1
- ( - )	5日目	SL-MBWA100-5.1
- ( - )	5日目	SL-MBWA140-5.1
- ( - )	3日目	SL-MBWAC15-1.1
- ( - )	3日目	SL-MBWAC20-1.1
- ( - )	3日目	SL-MBWAC20-1.6
- ( - )	3日目	SL-MBWAC23-2.1
- ( - )	3日目	SL-MBWAC28-2.1
- ( - )	3日目	SL-MBWAC28-2.6
- ( - )	3日目	SL-MBWAC28-3.1
- ( - )	3日目	SL-MBWAC30-1.1
- ( - )	3日目	SL-MBWAC30-1.6
- ( - )	3日目	SL-MBWAC30-2.1
- ( - )	3日目	SL-MBWAC38-3.1
- ( - )	3日目	SL-MBWAC40-1.6
- ( - )	3日目	SL-MBWAC40-2.1
- ( - )	3日目	SL-MBWAC40-2.6
- ( - )	3日目	SL-MBWAC45-1.6
- ( - )	3日目	SL-MBWAC45-2.1
- ( - )	3日目	SL-MBWAC48-2.1
- ( - )	3日目	SL-MBWAC48-3.1
- ( - )	3日目	SL-MBWAC50-2.6
- ( - )	3日目	SL-MBWAC50-3.1
- ( - )	3日目	SL-MBWAC50-4.1
- ( - )	3日目	SL-MBWAC60-3.1
- ( - )	3日目	SL-MBWAC60-4.1
- ( - )	3日目	SL-MBWAC60-5.1
- ( - )	3日目	SL-MBWAC75-3.1
- ( - )	3日目	SL-MBWAC100-3.1
- ( - )	3日目	SL-MBWAC100-4.1
- ( - )	3日目	SL-MBWAC100-5.1
- ( - )	3日目	SL-MBWAC140-5.1
- ( - )	3日目	SL-MBWS15-1.1
- ( - )	3日目	SL-MBWS20-1.1

基本情報
納期・価格
概要・仕様

基本情報

30個まで見積不要。ベルトを互い違いにかけるときにご使用いただけます。

【本体材質】アルミ合金、SUS304
【表面処理】白アルマイト、無電解ニッケルメッキ
【プーリ形状】ボス有り
【溝形状】U溝（2連）
【軸穴種類】丸穴＋タップ
【対応ベルト径】2、3、4、5、6、8、10

【関連商品】
＜アイドラー＞
・丸ベルト用アイドラー　ナロータイプ
 ・丸ベルト用アイドラー　ワイドタイプ

〈新商品！丸ベルト用溝付きローラ〉1本のローラに複数の溝加工が可能となり、部品点数が削減出来ます!!
詳細は、こちらへhttps://jp.misumi-ec.com/maker/misumi/mech/products/roller/round_belts/

〈丸ベルト〉詳細は、こちらへ
https://jp.misumi-ec.com/vona2/mech/M1000000000/M1003000000/M1003010000/?Brand=MSM1

ご注意

当該商品の「脱脂洗浄サービス」は終了いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1～9	10～14	15～19	20～30	31～
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●R1.1・R1.6・R2.1

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円

●R2.6・R3.1・R4.1・R5.1

日目出荷

[ NG ]ストーク不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
丸ベルト用溝付ローラ（ピッチ、センター振り分けタイプ）ベアリング付タイプ
丸ベルト用の溝付きローラ、溝位置センター振り分けのタイプです。溝ピッチが一定の際に便利にご利用いただけます。
ミスミ
丸ベルト用溝付ローラ（両端ピッチ指定タイプ）ベアリング付タイプ
丸ベルト用の溝付きローラ。ローラ長さ、溝の位置を1㎜単位で指定可能。ローラ両端に丸ベルトを使用した搬送に便利な商品です。
ミスミ
ポリウレタン丸ベルト　溶着接合品　スタンダード・高張力・帯電防止
ベルト長さを自由に指定し、熱溶着によりエンドレス加工しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸ベルト用プーリ　ニ連タイプのレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

装置製作

満足度：5.02021/01/30

軸穴指定が出来るため重宝しています。また止めねじ付きなのもうれしい点です。

0人が参考にしています。

丸ベルト用のプーリ

満足度：4.02019/12/28

使用歴2年以上丸ベルト用のプーリとして使用しました。丸ベルトの収まりも良く、回転性も良いです。

0人が参考にしています。

ローラの連動に使用

満足度：5.02019/10/02

回転する軸にはめて、もともとフリーローラだったのを駆動ローラにするのに使用しました。線径も種類があるので多少トルクがあっ...もっと読む

0人が参考にしています。

丸ベルト駆動用として使用

満足度：5.02019/06/05

なかなか丸ベルトのダブルプーリーがなく、標準で在庫としてありよかった。次回も使用を検討している。　　　　　　　　　　　...もっと読む

0人が参考にしています。

小型ローラーの駆動用として

満足度：4.02019/04/03

過去にタイミングプーリーはよく活用したが、丸ベルト用プーリーは、初めて。遅い回転スピードであれば、過負荷をベルトのスベリ...もっと読む

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品丸ベルト用プーリ　ニ連タイプ	【クリーン洗浄品】丸ベルト用プーリ　ニ連タイプ	【クリーン洗浄品】丸ベルト用プーリ　セットスクリュータイプ	ガイドアイドラー VGE	丸ベルト用アイドラー　ニ連タイプ	【クリーン洗浄品】丸ベルト用アイドラー　ニ連タイプ
メーカー	ミスミ	ミスミ	ミスミ	鍋屋バイテック	ミスミ	ミスミ
通常価格	-	-	-	1,557円	1,020円 -	-
通常出荷日	3日目〜	6日目〜	6日目	在庫品1日目	在庫品1日目〜	3日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	RoHS対応（10物質）	RoHS対応（10物質）
プーリ/アイドラー	プーリ	プーリ	プーリ	アイドラー(ベアリング組込済)	アイドラー	アイドラー
溝の数	ダブル	ダブル	シングル	シングル	ダブル	ダブル
溝形状	U溝	U溝	-	U溝	U溝	U溝
製品タイプ	プーリ(ベアリング無し)	プーリ(ベアリング無し)	プーリ(ベアリング無し)	アイドラー(ベアリング組込済)	アイドラー(ベアリング組込済)	アイドラー(ベアリング組込済)
