丸ベルト用プーリ クランピングタイプ
- 大口分納
- 環境対応
- RoHS対応（10物質）
- プーリ/アイドラー
- プーリ
- 溝の数
- シングル
- 製品タイプ
- プーリ(ベアリング無し)
- プーリ種類
- クランピングタイプ
- 材質証明書
- 対象
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

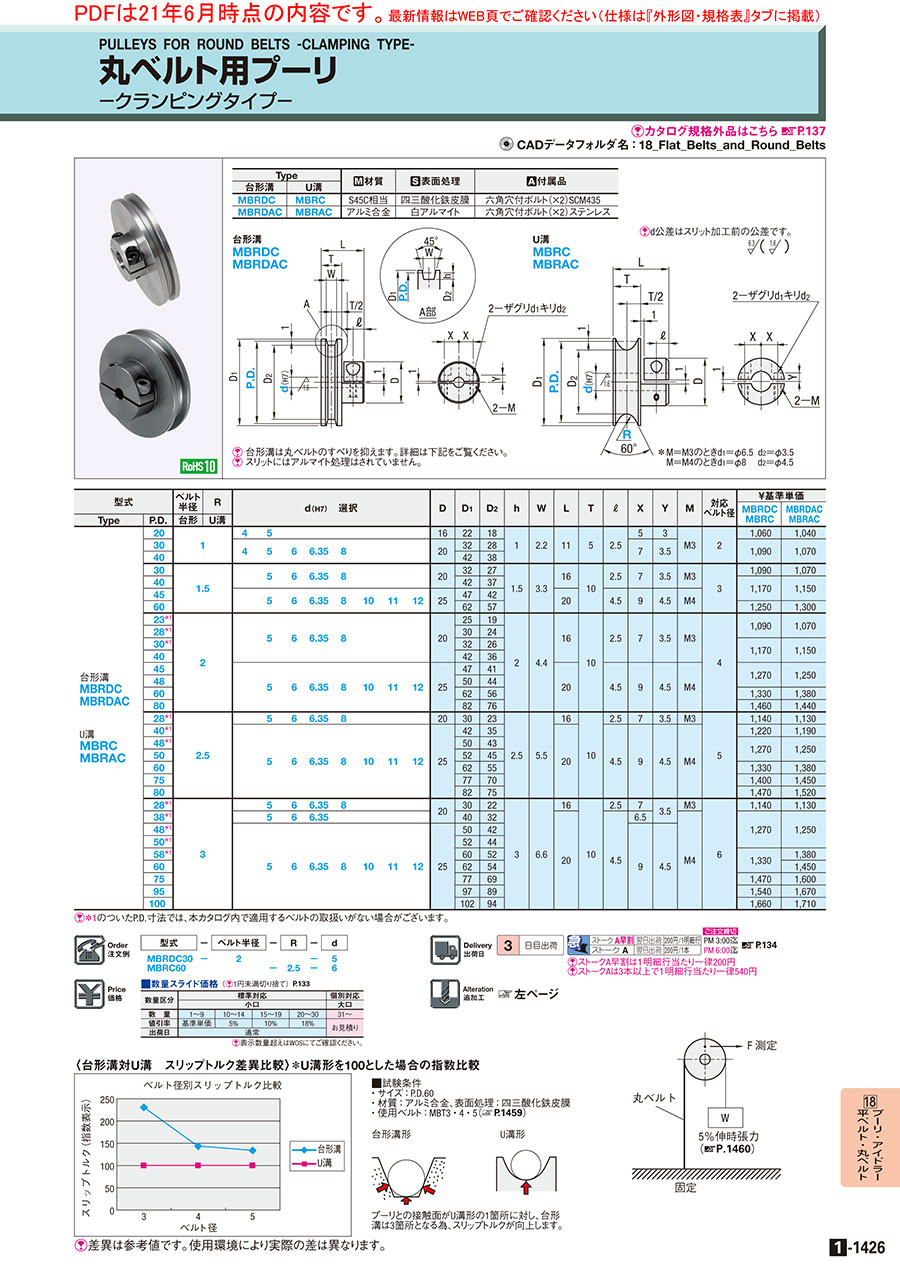

外形図・規格表
台形溝MBRDC
MBRDAC U溝
MBRC
MBRAC
A部
| M | d1 | d2 |
| M3 | 6.5 | 3.5 |
| M4 | 8 | 4.5 |
[ ! ]d公差はスリット加工前の公差です。
[ ! ]台形溝は丸ベルトのすべりを押さえます。詳細は下記「概要・仕様」をご覧ください。
[ ! ]スリットにはアルマイト処理はされていません。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 | |
| 台形溝 | U溝 | |||
| MBRDC | MBRC | S45C相当 | 四三酸化鉄皮膜 | 六角穴付ボルト(×2)SCM435 |
| MBRDAC | MBRAC | アルミ合金 | 白アルマイト | 六角穴付ボルト(×2)ステンレス |
規格表
| 型式 | − | ベルト半径 | − | R | − | d |
| MBRDC30 MBRC60 | − | 2 | − | 2.5 | − − | 5 6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ベルト 半径 | R | d(H7) 選択 | D | D1 | D2 | h | W | L | T | ℓ | X | Y | M | 対応 ベルト径 | ￥基準単価 | |||||||||
| MBRDC MBRC | MBRDAC MBRAC | ||||||||||||||||||||||||
| Type | P.D. | 台形 | U溝 | ||||||||||||||||||||||
| 台形溝 MBRDC MBRDAC U溝 MBRC MBRAC | 20 | 1 | 4 | 5 | 16 | 22 | 18 | 1 | 2.2 | 11 | 5 | 2.5 | 5 | 3 | M3 | 2 | 1,110 | 1,090 | |||||||
| 30 | 4 | 5 | 6 | 6.35 | 8 | 20 | 32 | 28 | 7 | 3.5 | 1,140 | 1,120 | |||||||||||||
| 40 | 42 | 38 | |||||||||||||||||||||||
| 30 | 1.5 | 5 | 6 | 6.35 | 8 | 20 | 32 | 27 | 1.5 | 3.3 | 16 | 10 | 2.5 | 7 | 3.5 | M3 | 3 | 1,140 | 1,120 | ||||||
| 40 | 42 | 37 | 1,230 | 1,210 | |||||||||||||||||||||
| 45 | 5 | 6 | 6.35 | 8 | 10 | 11 | 12 | 25 | 47 | 42 | 20 | 4.5 | 9 | 4.5 | M4 | ||||||||||
| 60 | 62 | 57 | 1,310 | 1,370 | |||||||||||||||||||||
| 23＊1 | 2 | 5 | 6 | 6.35 | 8 | 20 | 25 | 19 | 2 | 4.4 | 16 | 10 | 2.5 | 7 | 3.5 | M3 | 4 | 1,140 | 1,120 | ||||||
| 28＊1 | 30 | 24 | |||||||||||||||||||||||
| 30＊1 | 32 | 26 | 1,230 | 1,210 | |||||||||||||||||||||
| 40 | 42 | 36 | |||||||||||||||||||||||
| 45 | 5 | 6 | 6.35 | 8 | 10 | 11 | 12 | 25 | 47 | 41 | 20 | 4.5 | 9 | 4.5 | M4 | 1,330 | 1,310 | ||||||||
| 48 | 50 | 44 | |||||||||||||||||||||||
| 60 | 62 | 56 | 1,400 | 1,450 | |||||||||||||||||||||
| 80 | 82 | 76 | 1,530 | 1,510 | |||||||||||||||||||||
| 28＊1 | 2.5 | 5 | 6 | 6.35 | 8 | 20 | 30 | 23 | 2.5 | 5.5 | 16 | 10 | 2.5 | 7 | 3.5 | M3 | 5 | 1,200 | 1,190 | ||||||
| 40＊1 | 5 | 6 | 6.35 | 8 | 10 | 11 | 12 | 25 | 42 | 35 | 20 | 4.5 | 9 | 4.5 | M4 | 1,280 | 1,250 | ||||||||
| 48＊1 | 50 | 43 | 1,330 | 1,310 | |||||||||||||||||||||
| 50 | 52 | 45 | |||||||||||||||||||||||
| 60 | 62 | 55 | 1,400 | 1,450 | |||||||||||||||||||||
| 75 | 77 | 70 | 1,470 | 1,520 | |||||||||||||||||||||
| 80 | 82 | 75 | 1,540 | 1,600 | |||||||||||||||||||||
| 28＊1 | 3 | 5 | 6 | 6.35 | 8 | 20 | 30 | 22 | 3 | 6.6 | 16 | 10 | 2.5 | 7 | 3.5 | M3 | 6 | 1,200 | 1,190 | ||||||
| 38＊1 | 5 | 6 | 6.35 | 40 | 32 | 20 | 4.5 | 6.5 | M4 | 1,330 | 1,310 | ||||||||||||||
| 48＊1 | 5 | 6 | 6.35 | 8 | 10 | 11 | 12 | 25 | 50 | 42 | 9 | 4.5 | |||||||||||||
| 50＊1 | 52 | 44 | |||||||||||||||||||||||
| 58＊1 | 60 | 52 | 1,400 | 1,450 | |||||||||||||||||||||
| 60 | 62 | 54 | 1,520 | ||||||||||||||||||||||
| 75 | 77 | 69 | 1,540 | 1,680 | |||||||||||||||||||||
| 95 | 97 | 89 | 1,620 | 1,750 | |||||||||||||||||||||
| 100 | 102 | 94 | 1,740 | 1,800 | |||||||||||||||||||||
追加工
| 追加工 コード | 外径カット | 適用条件 | 指定例 | \/Code | |||||||||||
| DC | D1寸法をカットして低くします。 | ベルト半径/R
| [ ! ]対応ベルト半径/R：1、 1.5、2、2.5の商品にのみ適用。 [ ! ]外径カットの加工面は表面 処理が付かない場合があります。 | MBRC60-2.5-6-DC | 300 | ||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
詳細情報
基本情報
30個まで見積不要。ねじを締め付けるだけで、軸に締結できます。軸への加工が必要ありません。
【本体材質】S45C相当、アルミ合金
【表面処理】白アルマイト、四三酸化鉄皮膜
【プーリ形状】ボス有り（スリット加工）
【溝形状】台形溝、U溝
【対応ベルト径】2、3、4、5、6
【関連商品】
＜アイドラー＞
・丸ベルト用アイドラー ナロータイプ
・丸ベルト用アイドラー ワイドタイプ
〈新商品！丸ベルト用溝付きローラ〉1本のローラに複数の溝加工が可能となり、部品点数が削減出来ます!!
詳細は、こちらへhttps://jp.misumi-ec.com/maker/misumi/mech/products/roller/round_belts/
〈丸ベルト〉詳細は、こちらへ
https://jp.misumi-ec.com/vona2/mech/M1000000000/M1003000000/M1003010000/?Brand=MSM1
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数量 | 1〜9 | 10〜14 | 15〜19 | 20〜30 | 31〜 |
| 値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
| 出荷日 | 通常 | ||||
