本商品の使用例

丸ベルト用プーリ　セットスクリュータイプ

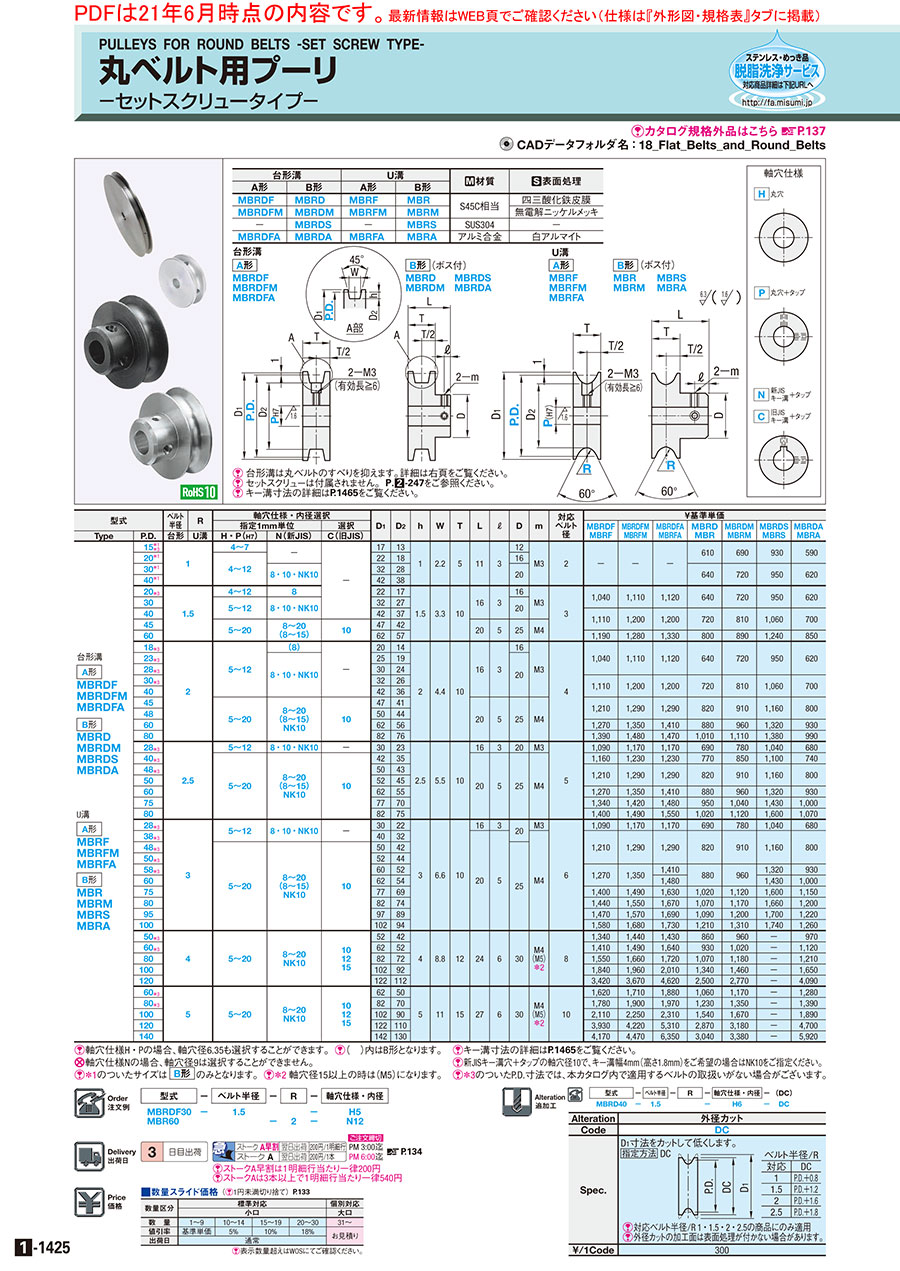

カタログ |P.1-1425

規格変更

4.3

平均満足度4.3

この商品のレビューをみる（28件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

丸ベルト用アイドラー　ワイドタイプ

4.6

通常価格(税別)： 860円 (税込価格：946円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

丸ベルト用アイドラー　ナロータイプ

4.6

通常価格(税別)： 870円 (税込価格：957円)

通常出荷日：在庫品1日目

30個まで見積不要。セットスクリューで軸と締結するタイプです。U溝タイプとスリ...

詳細情報を確認する

規格・仕様：

大口分納

プーリ/アイドラー
プーリ
溝の数
シングル
製品タイプ
プーリ(ベアリング無し)
材質証明書
対象

ご注意

A形(MBRDF、MBRDFM、MBRDFA、MBRF、MBRFM、MBRFA)をご選択の場合、セットスクリューのねじ呼び径はM3となります。
精密洗浄・電解研磨を行った丸ベルト用プーリ　セットスクリュータイプを新発売いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が4,260型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]

台形溝
A形
MBRDF
MBRDFM
MBRDFA

B形（ボス付）
MBRD MBRDS
MBRDM MBRDA

U溝
A形
MBRF
MBRFM
MBRFA

B形（ボス付）
MBR MBRS
MBRM MBRA

軸穴仕様

H 丸穴

P 丸穴＋タップ

N 新JISキー溝＋タップ
C 旧JISキー溝＋タップ

A部

[ ! ]軸穴仕様［H］［P］［N］［C］を確認の上ご選択ください。
[ ! ]台形溝は丸ベルトのすべりを抑えます。詳細は下記製品特徴をご覧ください。
[ ! ]セットスクリューは付属しません。下記関連部品をご参照ください。
[ ! ]タップ穴の最大有効長は6mmです。外径から内径までが6mm以上ある場合、残りはザグリ穴となります。
[ ! ]軸穴仕様（丸穴）の場合、タップ穴は付きません。

規格表

型式	−	ベルト半径	−	R	−	軸穴仕様・内径
MBRDF30 MBR60	−	1.5	−	2	− −	H5 N12

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ベルト半径	R	軸穴仕様・内径選択			D₁	D₂	h	W	T	L	ℓ	D	m	対応ベルト径	￥基準単価
				指定1mm単位		選択											MBRDF MBRF	MBRDFM MBRFM	MBRDFA MBRFA	MBRD MBR	MBRDM MBRM	MBRDS MBRS	MBRDA MBRA
Type	P.D.	台形	U溝	H・P(_H7)	N(新JIS)	C(旧JIS)
台形溝 A形 MBRDF MBRDFM MBRDFA B形 MBRD MBRDM MBRDS MBRDA U溝 A形 MBRF MBRFM MBRFA B形 MBR MBRM MBRS MBRA	15＊1＊3	1		4〜7	−	−	17	13	1	2.2	5	11	3	12	M3	2	-	-	-	640	720	980	620
	20^＊1			4〜12			22	18						16
	30^＊1				8・10・NK10		32	28						20						670	760	1,000	650
	40^＊1						42	38
	20^＊3	1.5		4〜12	8		22	17	1.5	3.3	10	16	3	16	M3	3	1,090	1,170	1,180	670	760	1,000	650
	30			5〜12	8・10・NK10		32	27						20
	40						42	37									1,170	1,260	1,260	760	850	1,110	740
	45			5〜20	8〜20 (8〜15)	10	47	42				20	5	25	M4
	60						62	57									1,250	1,340	1,400	840	930	1,300	890
	18^＊3	2		5〜12	(8)	−	20	14	2	4.4	10	16	3	16	M3	4	1,090	1,170	1,180	670	760	1,000	650
	23^＊3				8・10・NK10		25	19						20
	28^＊3						30	24
	30^＊3						32	26									1,170	1,260	1,260	760	850	1,110	740
	40						42	36
	45			5〜20	8〜20 (8〜15) NK10	10	47	41				20	5	25	M4		1,270	1,350	1,350	860	960	1,220	840
	48						50	44
	60						62	56									1,330	1,420	1,480	920	1,010	1,390	980
	80						82	76									1,460	1,550	1,540	1,060	1,170	1,450	1,040
	28^＊3	2.5		5〜12	8・10・NK10	−	30	23	2.5	5.5	10	16	3	20	M3	5	1,140	1,230	1,230	720	820	1,090	710
	40^＊3			5〜20	8〜20 (8〜15) NK10	10	42	35				20	5	25	M4		1,220	1,290	1,290	810	890	1,160	780
	48^＊3						50	43									1,270	1,350	1,350	860	960	1,220	840
	50						52	45
	60						62	55									1,330	1,420	1,480	920	1,010	1,390	980
	75						77	70									1,410	1,490	1,550	1,000	1,090	1,500	1,050
	80						82	75									1,470	1,560	1,630	1,070	1,180	1,680	1,120
	28^＊3	3		5〜12	8・10・NK10	−	30	22	3	6.6	10	16	3	20	M3	6	1,140	1,230	1,230	720	820	1,090	710
	38^＊3						40	32				20	5		M4		1,270	1,350	1,350	860	960	1,220	840
	48^＊3			5〜20	8〜20 (8〜15) NK10	10	50	42						25
	50^＊3						52	44
	58^＊3						60	52									1,330	1,420	1,480	920	1,010	1,390	980
	60						62	54											1,550			1,500	1,050
	75						77	69									1,470	1,560	1,710	1,070	1,180	1,680	1,210
	80						82	74									1,510	1,630	1,750	1,120	1,230	1,740	1,260
	95						97	89									1,540	1,650	1,770	1,140	1,260	1,790	1,280
	100						102	94									1,660	1,760	1,820	1,270	1,380	1,830	1,320
	50^＊3	4		5〜20	8〜20 NK10	10 12 15	52	42	4	8.8	12	24	6	30	M4 (M5) ＊2	8	1,410	1,510	1,500	900	1,010	-	1,020
	60^＊3						62	52									1,480	1,560	1,720	980	1,070	-	1,180
	80						82	72									1,630	1,740	1,810	1,120	1,240	-	1,270
	100						102	92									1,930	2,060	2,110	1,410	1,530	-	1,730
	120						122	112									3,590	3,850	4,850	2,630	2,910	-	4,290
	60^＊3	5		5〜20	8〜20 NK10	10 12 15	62	50	5	11	15	27	6	30	M4 (M5) ＊2	10	1,700	1,800	1,970	1,110	1,230	-	1,340
	80^＊3						82	70									1,870	2,000	2,070	1,290	1,420	-	1,460
	100						102	90									2,220	2,360	2,430	1,620	1,750	-	1,980
	120						122	110									4,130	4,430	5,580	3,010	3,340	-	4,940
	140						142	130									4,380	4,690	6,670	3,190	3,550	-	6,220

[ ! ]軸穴仕様H・Pの場合、軸穴径6.35も選択することができます。[ ! ]（　）内はB形となります。
[ NG ]軸穴仕様Nの場合、軸穴径9は選択することができません。
[ ! ]＊1のついたサイズは B形のみとなります。[ ! ]＊2 軸穴径15以上の時は（M5）になります。
[ ! ]キー溝寸法の詳細はこちらをご覧ください。
[ ! ]新JISキー溝穴＋タップの軸穴径10で、キー溝幅4mm（高さ1.8mm）をご希望の場合はNK10をご指定ください。
[ ! ]＊3のついたP.D.寸法では、本カタログ内で適用するベルトの取扱いがない場合がございます。

キー溝寸法

N：新JIS（B1301）キー溝寸法表

呼び	ｄ_H7		ｂ_JS9		ｔ公差
N8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N10	10
NK10	10		4	±0.0150	1.8
NK11	11	+0.018 0
N12	12
N13	13		5		2.3
N14	14
N15	15
N16	16
N17	17
N18	18		6		2.8
N19	19	+0.021 0
N20	20

C：旧JIS（B1301）キー溝寸法表

呼び	ｄ_H7		ｂ_F7		ｔ公差
C10	10	+0.015 0	4	+0.022 +0.010	1.5	+0.1 0
C12	12	+0.018 0
C15	15		5		2

追加工

追加工
コード

外径カット

適用条件

指定例

\/Code

D₁寸法をカットして低くします。

ベルト半径/R

対応	DC
1	P.D.＋0.8
1.5	P.D.＋1.2
2	P.D.＋1.6
2.5	P.D.＋1.8

[！]対応ベルト半径/R：1、
1.5、2、2.5の商品にのみ適用。
[！]外径カットの加工面は表面
処理が付かない場合があります。

MBRD40-1.5-H6-DC

300

製品特長

〈台形溝対U溝スリップトルク差異比較〉＊U溝形を100とした場合の指数比較

	■試験条件・サイズ：P.D.60 ・材質：S45C相当、表面処理：四三酸化鉄皮膜・使用ベルト：MBT3・4・5
	台形溝形 U溝形
	プーリとの接触面がU溝形の1箇所に対し、台形溝は3箇所となる為、スリップトルクが向上します。

差異は参考値です。使用環境により実際の差は異なります。
