ミスミ

棒状タイミングプーリ

カタログ |P.1-1510

規格変更
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 810円～6,320円

税込単価: 891円～6,952円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ハイトルクタイミングプーリ S3Mタイプ

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ハイトルクタイミングプーリ S2Mタイプ

4.5

通常出荷日：2 日目～

購入後必要な長さにカットしてご使用いただけます。量産案件等にもお使い頂けます。...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
棒状タイミングプーリ
バックラッシレスタイプ
非該当
使用ベルト幅 (mm)
100
表面処理
なし
材質
2000系アルミ合金
タイミングプーリ/アイドラー
プーリ
全長 L (mm)
100

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が90型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

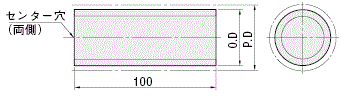

外形図・規格表

棒状タイミングプーリ:関連画像

BMXL（MXLタイプ）
棒状タイミングプーリ:関連画像

BXL（XLタイプ）
棒状タイミングプーリ:関連画像

BS3M（S3Mタイプ）
棒状タイミングプーリ:関連画像

BS2M（S2Mタイプ）
棒状タイミングプーリ:関連画像

BS5M（S5Mタイプ）
棒状タイミングプーリ:関連画像

[ ! ]歯溝寸法は歯数によって若干変わります。[ ! ]表面処理はつきません。
[ ! ]本製品にフランジは付属していません。また、専用のフランジも取扱いはございません。

[ M ]材質　2000系アルミ合金

規格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		P.D.	O.D.	￥基準単価
Type	歯数	P.D.	O.D.	￥基準単価
BMXL MXLタイプ	10	6.47	5.96	810
	11	7.11	6.61
	12	7.76	7.25
	13	8.41	7.90
	14	9.06	8.55
	15	9.70	9.19
	16	10.35	9.84
	17	11.00	10.49
	18	11.64	11.14	910
	19	12.29	11.78	920
	20	12.94	12.43	980
	21	13.58	13.07	1,070
	22	14.23	13.72	1,110
	23	14.88	14.37	1,190
	24	15.52	15.02	1,270
	25	16.17	15.66	1,330
	26	16.82	16.31	1,420
	27	17.46	16.96	1,490
	28	18.11	17.60	1,560
	30	19.40	18.90	1,720
	32	20.70	20.19	1,880
	34	21.99	21.48	2,130
	36	23.29	22.78	2,230
	38	24.58	24.07	2,370
	40	25.87	25.36	2,570
	42	27.17	26.66	2,900
	44	28.46	27.95	2,960
	46	29.75	29.24	3,340
	48	31.05	30.54	3,360
	50	32.34	31.83	3,570
	60	38.81	38.30	4,030
	72	46.57	46.06	4,260

型式		P.D.	O.D.	￥基準単価
Type	歯数	P.D.	O.D.	￥基準単価
BXL XL タイプ	16	25.87	25.36	2,590
	18	29.11	28.60	2,640
	19	30.72	30.22	2,750
	20	32.34	31.83	2,790
	22	35.57	35.07	2,900
	24	38.81	38.30	3,200
	25	40.43	39.92	3,470
	26	42.04	41.53	3,520
	28	45.28	44.77	3,530
	30	48.51	48.00	3,570
	32	51.74	51.24	3,600
	36	58.21	57.70	3,610
	40	64.68	64.17	3,660

型式		P.D.	O.D.	￥基準単価
Type	歯数	P.D.	O.D.	￥基準単価
BS2M S2Mタイプ	14	8.91	8.40	810
	15	9.55	9.04
	16	10.19	9.68
	18	11.46	10.95	910
	20	12.73	12.22	980
	22	14.01	13.50	1,110
	24	15.28	14.77	1,270
	25	15.92	15.41	1,330
	26	16.55	16.04	1,420
	28	17.83	17.32	1,560
	30	19.10	18.59	1,720
	32	20.37	19.86	1,880
	36	22.92	22.41	2,230
	40	25.46	24.96	2,570
	44	28.01	27.50	2,960
	48	30.56	30.05	3,360
	50	31.83	31.32	3,570
	60	38.20	37.69	4,050

型式		P.D.	O.D.	￥基準単価
Type	歯数	P.D.	O.D.	￥基準単価
BS3M S3Mタイプ	14	13.37	12.61	1,640
	15	14.32	13.56	1,720
	16	15.28	14.52	1,810
	18	17.19	16.43	2,050
	20	19.10	18.34	2,280
	22	21.01	20.25	2,510
	24	22.92	22.16	2,740
	25	23.87	23.11	2,870
	26	24.83	24.07	2,990
	28	26.74	25.98	3,220
	30	28.65	27.89	3,480
	32	30.56	29.80	3,720
	36	34.38	33.62	4,220
	40	38.20	37.44	4,640
	44	42.02	41.25	5,220
	48	45.84	45.07	5,600
	50	47.75	46.98	5,940
	60	57.30	56.53	6,320

型式		P.D.	O.D.	￥基準単価
Type	歯数	P.D.	O.D.	￥基準単価
BS5M S5Mタイプ	14	22.28	21.32	3,260
	16	25.46	24.50	3,600
	20	31.83	30.87	3,970
	24	38.20	37.24	4,640
	25	39.79	38.83	4,770
	30	47.75	46.79	5,070
	32	50.93	49.97	5,130
	36	57.30	56.34	5,580
	40	63.66	62.70	5,810

型番リスト

表示件数

型番

ベルト種類

歯数

(T)

RoHS?

最小発注数量

MXL	10	10	1個
MXL	11	10	1個
MXL	12	10	1個
MXL	13	10	1個
MXL	14	10	1個
MXL	15	10	1個
MXL	16	10	1個
MXL	17	10	1個
MXL	18	10	1個
MXL	19	10	1個
MXL	20	10	1個
MXL	21	10	1個
MXL	22	10	1個
MXL	23	10	1個
MXL	24	10	1個
MXL	25	10	1個
MXL	26	10	1個
MXL	27	10	1個
MXL	28	10	1個
MXL	30	10	1個
MXL	32	10	1個
MXL	34	10	1個
MXL	36	10	1個
MXL	38	10	1個
MXL	40	10	1個
MXL	42	10	1個
MXL	44	10	1個
MXL	46	10	1個
MXL	48	10	1個
MXL	50	10	1個
MXL	60	10	1個
MXL	72	10	1個
S2M	14	10	1個
S2M	15	10	1個
S2M	16	10	1個
S2M	18	10	1個
S2M	20	10	1個
S2M	22	10	1個
S2M	24	10	1個
S2M	25	10	1個
S2M	26	10	1個
S2M	28	10	1個
S2M	30	10	1個
S2M	32	10	1個
S2M	36	10	1個
S2M	40	10	1個
S2M	44	10	1個
S2M	48	10	1個
S2M	50	10	1個
S2M	60	10	1個
S3M	14	10	1個
S3M	15	10	1個
S3M	16	10	1個
S3M	18	10	1個
S3M	20	10	1個
S3M	22	10	1個
S3M	24	10	1個
S3M	25	10	1個
S3M	26	10	1個
S3M	28	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

810円 ( 891円 )	3日目	SL-BMXL10
810円 ( 891円 )	3日目	SL-BMXL11
810円 ( 891円 )	3日目	SL-BMXL12
810円 ( 891円 )	3日目	SL-BMXL13
810円 ( 891円 )	3日目	SL-BMXL14
810円 ( 891円 )	3日目	SL-BMXL15
810円 ( 891円 )	3日目	SL-BMXL16
810円 ( 891円 )	3日目	SL-BMXL17
910円 ( 1,001円 )	3日目	SL-BMXL18
920円 ( 1,012円 )	3日目	SL-BMXL19
980円 ( 1,078円 )	3日目	SL-BMXL20
1,070円 ( 1,177円 )	3日目	SL-BMXL21
1,110円 ( 1,221円 )	3日目	SL-BMXL22
1,190円 ( 1,309円 )	3日目	SL-BMXL23
1,270円 ( 1,397円 )	3日目	SL-BMXL24
1,330円 ( 1,463円 )	3日目	SL-BMXL25
1,420円 ( 1,562円 )	3日目	SL-BMXL26
1,490円 ( 1,639円 )	3日目	SL-BMXL27
1,560円 ( 1,716円 )	3日目	SL-BMXL28
1,720円 ( 1,892円 )	3日目	SL-BMXL30
1,880円 ( 2,068円 )	3日目	SL-BMXL32
2,130円 ( 2,343円 )	3日目	SL-BMXL34
2,230円 ( 2,453円 )	3日目	SL-BMXL36
2,370円 ( 2,607円 )	3日目	SL-BMXL38
2,570円 ( 2,827円 )	3日目	SL-BMXL40
2,900円 ( 3,190円 )	3日目	SL-BMXL42
2,960円 ( 3,256円 )	3日目	SL-BMXL44
3,340円 ( 3,674円 )	3日目	SL-BMXL46
3,360円 ( 3,696円 )	3日目	SL-BMXL48
3,570円 ( 3,927円 )	3日目	SL-BMXL50
4,030円 ( 4,433円 )	3日目	SL-BMXL60
4,260円 ( 4,686円 )	3日目	SL-BMXL72
810円 ( 891円 )	3日目	SL-BS2M14
810円 ( 891円 )	3日目	SL-BS2M15
810円 ( 891円 )	3日目	SL-BS2M16
910円 ( 1,001円 )	3日目	SL-BS2M18
980円 ( 1,078円 )	在庫品1日目当日出荷可能	SL-BS2M20
1,110円 ( 1,221円 )	3日目	SL-BS2M22
1,270円 ( 1,397円 )	3日目	SL-BS2M24
1,330円 ( 1,463円 )	3日目	SL-BS2M25
1,420円 ( 1,562円 )	3日目	SL-BS2M26
1,560円 ( 1,716円 )	3日目	SL-BS2M28
1,720円 ( 1,892円 )	3日目	SL-BS2M30
1,880円 ( 2,068円 )	3日目	SL-BS2M32
2,230円 ( 2,453円 )	3日目	SL-BS2M36
2,570円 ( 2,827円 )	3日目	SL-BS2M40
2,960円 ( 3,256円 )	3日目	SL-BS2M44
3,360円 ( 3,696円 )	3日目	SL-BS2M48
3,570円 ( 3,927円 )	3日目	SL-BS2M50
4,050円 ( 4,455円 )	3日目	SL-BS2M60
1,640円 ( 1,804円 )	3日目	SL-BS3M14
1,720円 ( 1,892円 )	3日目	SL-BS3M15
1,810円 ( 1,991円 )	3日目	SL-BS3M16
2,050円 ( 2,255円 )	3日目	SL-BS3M18
2,280円 ( 2,508円 )	3日目	SL-BS3M20
2,510円 ( 2,761円 )	3日目	SL-BS3M22
2,740円 ( 3,014円 )	3日目	SL-BS3M24
2,870円 ( 3,157円 )	3日目	SL-BS3M25
2,990円 ( 3,289円 )	3日目	SL-BS3M26
3,220円 ( 3,542円 )	3日目	SL-BS3M28

基本情報
納期・価格

基本情報

購入後必要な長さにカットしてご使用いただけます。量産案件等にもお使い頂けます。

【材質】
<プーリ＞2000系アルミ合金
【表面処理】なし
*材質は相当材に変更する場合があります。
【ベルト種類（幅寸法）】
MXL（100mm）
XL（100mm）
S2M（100mm）
S3M（100mm）
S5M（100mm）
【プーリ形状】
A形状（ボス無し）

◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～9	10～14	15～19	20～50	51～
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
