ハイトルクタイミングプーリ P5Mタイプ

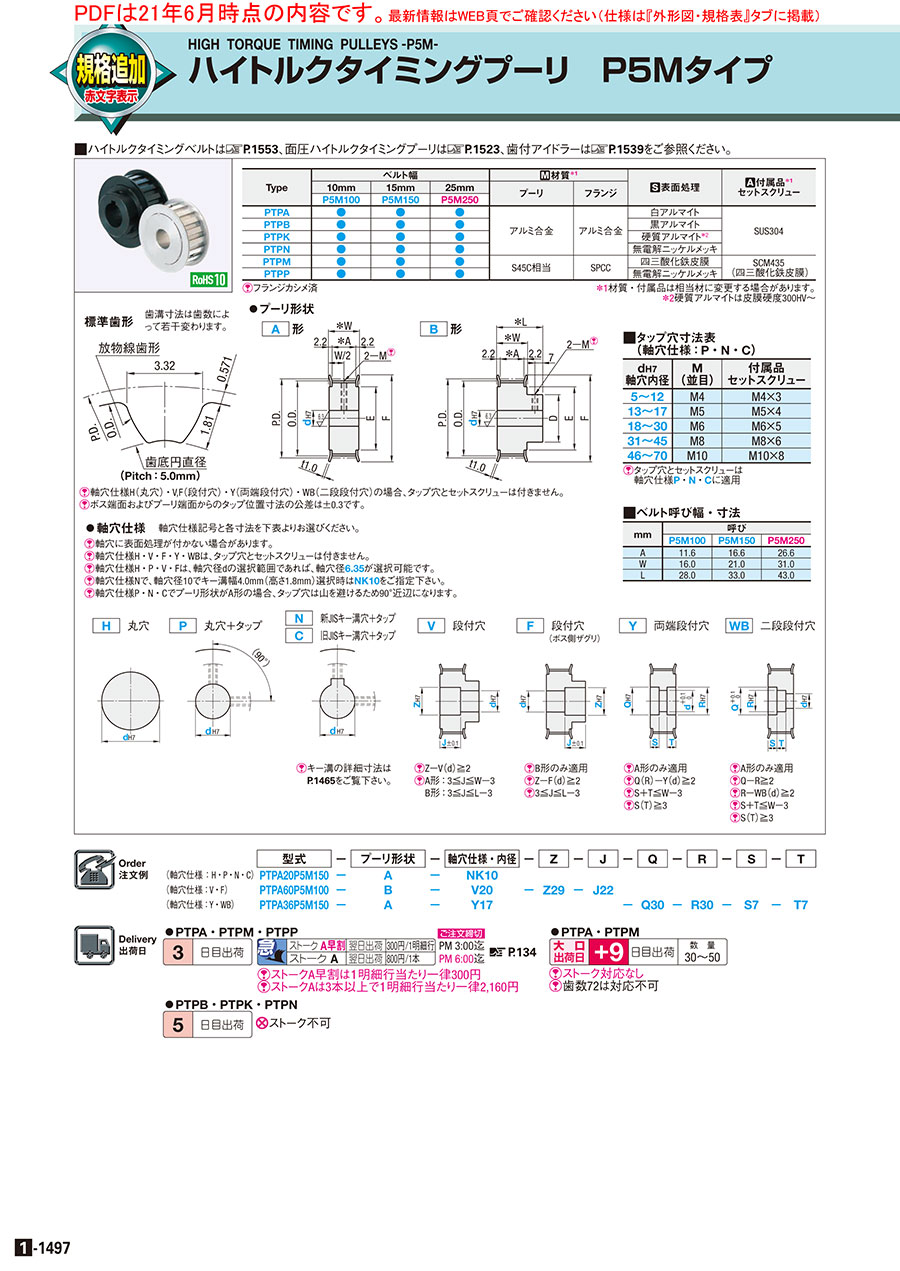

カタログ |P.1-1497

規格変更
規格拡張対象

4.5

平均満足度4.5

この商品のレビューをみる（9件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

面圧ハイトルクタイミングプーリ　Ｐ５Ｍタイプ

通常価格(税別)： 7,510円 (税込価格：8,261円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ハイトルクタイミングプーリ S5Mタイプ

4.5

通常出荷日：2 日目～

規格拡張のご案内ステンレス材質が選択出来るようになりました。関連商品タイミング...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
タイミングプーリ
ベルト種類
P5M
タイミングプーリ/アイドラー
プーリ
材質証明書
対象外

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

プーリ・ベルト選定サイト

未確定：候補が13,799型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]

■P5Mタイプ

●プーリ形状

A形

B形

標準歯形

歯溝寸法は歯数によって若干変わります。

■ベルト呼び幅・寸法

mm	呼び
mm	P5M100	P5M150	P5M250
A	11.6	16.6	26.6
W	16.0	21.0	31.0
L	28.0	33.0	43.0

■タップ穴寸法表(軸穴仕様：P・N・C)

d_H7 軸穴内径	M (並目)	付属品セットスクリュー
5～12	M4	M4×3
13～17	M5	M5×4
18～30	M6	M6×5
31～45	M8	M8×6
46～70	M10	M10×8

[ ! ]タップ穴とセットスクリューは軸穴仕様P・N・Cに適用

[ ! ]軸穴仕様H(丸穴)、V・F(段付穴)、Y(両端段付穴)、WB(二段段付穴)の場合、タップ穴とセットスクリューは付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。

●軸穴仕様　　軸穴仕様記号と各寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]軸穴仕様H・P・V・Fは、軸穴径dの選択範囲であれば、軸穴径6.35が選択可能です。
[ ! ]軸穴仕様Nで、軸穴径10でキー溝幅4.0mm(高さ1.8mm)選択時はNK10をご指定下さい。
[ ! ]軸穴仕様P・N・Cでプーリ形状がA形の場合、タップ穴は山を避けるため90°近辺になります。

H　丸穴

P　丸穴＋タップ

N　新JISキー溝穴＋タップ
C　旧JISキー溝穴＋タップ

[ ! ]キー溝の詳細寸法はこちらをご覧下さい。

V　段付穴

F　段付穴(ボス側ザグリ)

Y　両端段付穴

WB　二段段付穴

[ ! ]Z－V(d)≧2
[ ! ]A形：3≦J≦W－3 　　B形：3≦J≦L－3

[ ! ]B形のみ適用
[ ! ]Z－F(d)≧2
[ ! ]3≦J≦L－3

[ ! ]A形のみ適用
[ ! ]Q(R)－Y(d)≧2
[ ! ]S＋T≦W－3
[ ! ]S(T)≧3

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3
[ ! ]S(T)≧3

Type	ベルト幅			[ M ]材質		[ S ]表面処理	[ A ]付属品セットスクリュー
	10mm	15mm	25mm	プーリ	フランジ
	P5M100	P5M150	P5M250	プーリ	フランジ
PTPA	●	●	●	アルミ合金	アルミ合金	白アルマイト	SUS304
PTPB	●	●	●			黒アルマイト
PTPK	●	●	●			硬質アルマイト
PTPN	●	●	●			無電解ニッケルメッキ
PTPM	●	●	●	S45C相当	SPCC	四三酸化鉄皮膜	SCM435 (四三酸化鉄皮膜)
PTPP	●	●	●	S45C相当	SPCC	無電解ニッケルメッキ	SCM435 (四三酸化鉄皮膜)
PTPS	●	●	●	SUS304	SUS304	－	SUS304

[ ! ]フランジカシメ済

規格表

型式

−

プーリ形状

−

軸穴仕様・内径

−

(軸穴仕様：H・P・N・C)

PTPA20P5M150

−

NK10

Z29

J22

(軸穴仕様：V・F)

PTPA60P5M100

−

V20

−

(軸穴仕様：Y・WB)

PTPA36P5M150

−

Y17

−

Q30

−

R30

−

型式			プーリ形状	プーリ形状						P.D.	O.D	D	F	E
Type	歯数	種類呼び幅		A			B
				軸穴仕様　　(～)1mm単位指定(・)選択
				H(d) 丸穴 V(d)・Y(d)・WB(d) Z・Q・R 段付穴	P(d) 丸穴＋タップ	N(d)・C(d) キー溝＋タップ	H(d) 丸穴 V(d)・F(d)・Z 段付穴	P(d) 丸穴＋タップ	N(d)・C(d) キー溝＋タップ
アルミ PTPA PTPB PTPK PTPN 鉄 PTPM PTPP ステンレス PTPS	12	P5M100 P5M150 P5M250	A B	5〜10	5・6	−	5〜7	−	−	19.1	17.96	11	22	14
	13									20.69	19.55	12
	14			5〜11	5〜8		5〜9	5		22.28	21.14	13	25	16
	15			5〜14		8	5〜11	5〜7		23.87	22.73	15	28	18
	16			5〜15	5〜10		5〜13	5〜9	8	25.46	24.32	17	30	20
	17									27.06	25.91
	18			6〜17	6〜13	8〜11	6〜15	6〜11	8〜10	28.65	27.51	19	32	23
	19									30.24	29.1
	20				6〜15					31.83	30.69		35	25
	21			8～22	8～17		8～19	8～15	8～13	33.42	32.28	23	40	28
	22					8〜15	8〜21	8〜17	8〜15	35.01	33.87	25
	23									36.61	35.46
	24				8〜20					38.2	37.06		44	32
	25			10〜25	10〜20	10〜18	10〜25	10〜20	10〜18	39.79	38.65	30
	26									41.38	40.24		48	36
	27									42.97	41.83
	28			10〜27	10〜22	10〜20	10〜27	10〜22	10〜20	44.56	43.42	32	50	38
	29			12〜29	12〜24	12〜22			12〜20	46.15	45.01	33	52	40
	30						12〜29	12〜24	12〜22	47.75	46.6	35	55
	31						12〜30	12〜25	12〜23	49.34	48.2	36
	32			12〜31	12〜26	12〜25	12〜31	12〜26	12〜25	50.93	49.79	38
	33			12〜35	12〜30					52.52	51.38		61	46
	34						12〜35	12〜30		54.11	52.97	42
	35									55.7	54.56
	36				12〜34	12〜30		12〜32	12〜30	57.3	56.15	44	67	50
	37						12〜36			58.89	57.75	45
	38									60.48	59.34
	39									62.07	60.93	46
	40			12〜37	12〜34	12〜32	12〜37	12〜34	12〜32	63.66	62.52	48
	41			15〜43	15〜42	15〜38	15〜37	15〜34	15〜32	65.25	64.11		74	58
	42						15〜39	15〜38	15〜36	66.84	65.7	52
	43									68.44	67.29
	44						15〜43	15〜42	15〜38	70.03	68.89	56
	45				15〜43					71.62	70.48		83	63
	46							15〜43		73.21	72.07	58
	47									74.8	73.66
	48									76.39	75.25
	49			15〜47	15〜45	15〜40	15〜47	15〜45	15〜40	77.99	76.84	64	87	67
	50									79.58	78.44
	51									81.17	80.03
	52									82.76	81.62
	53									84.35	83.21	70	95	75
	54									85.94	84.8
	55									87.54	86.39
	56			15〜50			15〜50			89.13	87.98		99	80
	57									90.72	89.58	75
	58									92.31	91.17
	59									93.9	92.76
	60			15〜57			15〜57			95.49	94.35	80	104	84
	72			15〜85	15〜70	15〜50	15〜84	15〜70	15〜50	114.59	113.45	90	119	100
[ NG ]軸穴仕様Nの場合、軸穴径9は製作できません。[ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～50は製作できません。 [ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。 [ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。

追加工

型式

−

プーリ形状

−

軸穴仕様・内径

−

(KC120…etc.)

PTPA60P5M150

−

H40

−

BC8.5

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット
Code	KC120	NFC	RFC・LFC	FC
Spec.	止めねじ角度を120°に変更します。 [ ! ]A形プーリの場合は山を避けるため 120°近辺になります。	(フランジ2枚付属) 指定方法 NFC	(フランジ1枚付属) 指定方法 RFC	フランジ外径を0.5mm単位でカット指定方法 FC45 適用条件 [ ! ]FC≧（O. D.）＋1 [ ! ]FC≦F－2 [ ! ]フランジ外周は表面処理されません。
￥/1Code	無料	無料	無料	300

Alterations

止め輪溝追加工

ベアリング押さえ用テーパ加工

ボスカット

タップ穴寸法変更

付属セットスクリュー長さ変更

Code

SRG

BTC

TPC

SLH

Spec.

段付穴の軸径に合った止め輪溝を加工します。

止め輪溝寸法>>P.1465
SRG指定 2.5～12.5mm
　　　　　0.5mm単位
適用条件[ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用

[ ! ]Z寸法の止め輪溝規
格を適用

[ ! ]n≦J－SRG－m
指定方法 SRG7

ベアリング内輪押さえ用テーパ加工

指定方法 BTC5-TL1.5
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ適用
[ ! ]TL＜L－W
[ ! ]E－D≦6の際、片側カ
　　シメ・フランジ一枚付属

ボスの長さを0.5mm単位でカット

指定方法 BC6.5
適用条件
[ ! ]軸穴仕様H・V・F：
　　3≦BC＜L－W
[ ! ]軸穴仕様P・N・C：
　　M＋3≦BC＜L－W
[ NG ]A形は適用不可

指定方法 TPC5
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

M	TPC
M4	M5
M5	M4・M6
M6	M5・M8
M8	M6
M10	M8

指定方法 SLH10
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

セットスクリュー	SLH
M4×3	5・8
M5×4	6・10
M6×5	10
M8×6	10・12
M10×8	12・15

詳細は追加工概要 >>P.1466

￥/1Code

200

500

無料

Alterations	側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>P.1466
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC・QSC	KTC・KFC・KSC	ZTC・ZFC・ZSC
Spec.	ボス側の側面にタップ穴を追加工します。指定方法 QTC28－M4 Q□C選択側面穴位置（P.C.D寸法）を0.5mm単位で指定　 M選択 M3,M4,M5,M6,M8 適用条件 [ ! ]肉厚条件　最低2mm A形：d＋M＋4≦Q□C≦E−(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦E−(M＋4) B形：d＋M＋4≦Q□C≦D−(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦D−(M＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 QTC：KC120を同時に指定 QFC：KC120は同時に適用不可 QSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可	ボス側の側面にキリ穴を追加工します。指定方法 KTC28－K4.5 K□C選択側面穴位置（P.C.D寸法）を0.5mm単位で指定　 K指定 K4.0～13.0（0.5mm単位指定）適用条件 [ ! ]肉厚条件　最低2mm A形：d＋K＋4≦K□C≦E−(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦E−(K＋4) B形：d＋K＋4≦K□C≦D−(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦D−(K＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 KTC：KC120を同時に指定 KFC：KC120は同時に適用不可 KSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可	ボス側の側面にザグリ穴を追加工します。指定方法 ZTC28－ZM4 Z□C選択側面穴位置（P.C.D寸法）を0.5mm単位で指定　 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ ! ]肉厚条件　最低2mm A形：d＋d2＋4≦Z□C≦E−(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦E−(d2＋4) B形：d＋d2＋4≦Z□C≦D−(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦D−(d2＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 ZTC：KC120を同時に指定 ZFC：KC120は同時に適用不可 ZSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可
	(6ヵ所) (4ヵ所) (3ヵ所)	(6ヵ所) (4ヵ所) (3ヵ所)	(6ヵ所) (4ヵ所) (3ヵ所)
	詳細は追加工概要 >>P.1466
￥/1Code	QTC:400　　QFC:500　　QSC:600	KTC:500　　KFC:600　　KSC:800	ZTC・ZFC:700　　　ZSC:1,000

[ ! ]1-1465、1-1466はこちらを参照ください。
