ハイトルクタイミングプーリ P2Mタイプ

カタログ |P.1-1495

規格拡大
規格変更
値下げ
規格拡張対象

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ハイトルクタイミングプーリ S3Mタイプ

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ハイトルクタイミングプーリ P3Mタイプ

通常出荷日：3 日目～

規格拡張のご案内ステンレス材質が選択出来るようになりました。アルミ材質の黒アル...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
P2M
タイミングプーリ/アイドラー
プーリ
材質証明書
対象外

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

プーリ・ベルト選定サイト

未確定：候補が11,293型番あります。

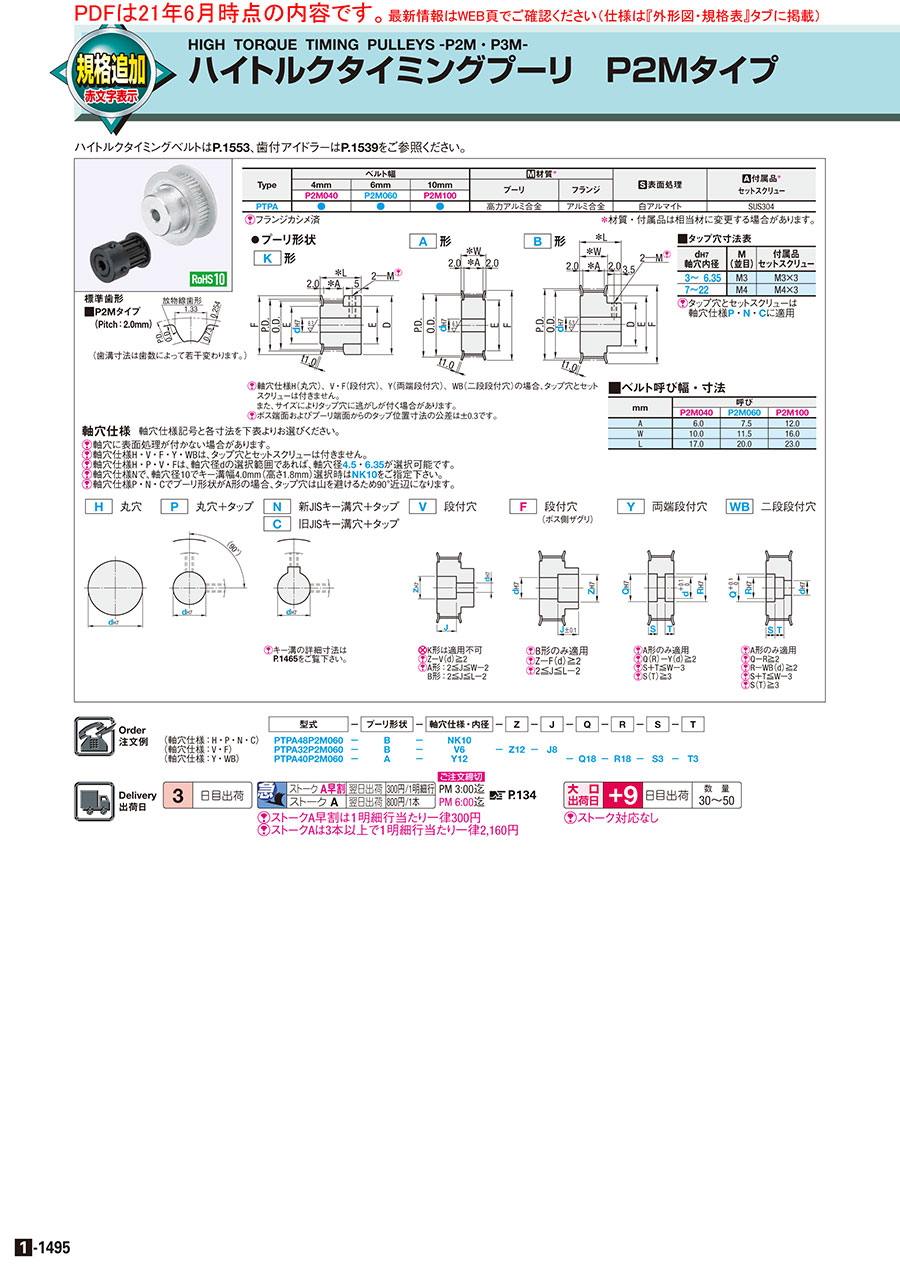

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]

■P2Mタイプ

●プーリ形状

K形

A形

B形

標準歯形

歯溝寸法は歯数によって若干変わります。(Pitch：2.0mm)

■ベルト呼び幅・寸法

mm	呼び
mm	P2M040	P2M060	P2M100
A	6.0	7.5	12.0
W	10.0	11.5	16.0
L	17.0	20.0	23.0

■タップ穴寸法表

d_H7 軸穴内径	M (並目)	付属品セットスクリュー
3～6.35	M3	M3×3
7～22	M4	M4×3

[ ! ]タップ穴とセットスクリューは軸穴仕様P・N・Cに適用

[ ! ]軸穴仕様H(丸穴)、V・F(段付穴)、Y(両端段付穴)、WB(二段段付穴)の場合、タップ穴とセットスクリューは付きません。
また、サイズによりタップ穴に逃がしが付く場合があります。

[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。

軸穴仕様　　軸穴仕様記号と各寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]軸穴仕様H・P・V・Fは、軸穴径dの選択範囲であれば、軸穴径4.5・6.35が選択可能です。
[ ! ]軸穴仕様Nで、軸穴径10でキー溝幅4.0mm(高さ1.8mm)選択時はNK10をご指定下さい。
[ ! ]軸穴仕様P・N・Cでプーリ形状がA形の場合、タップ穴は山を避けるため90°近辺になります。

H　丸穴

P　丸穴＋タップ

N　新JISキー溝穴＋タップ
C　旧JISキー溝穴＋タップ

[ ! ]キー溝の詳細寸法はこちらをご覧下さい。

V　段付穴

F　段付穴(ボス側ザグリ)

Y　両端段付穴

WB　二段段付穴

[ ! ]A形：2≦J≦W－2 　　B形：2≦J≦L－2

[ ! ]B形のみ適用
[ ! ]Z－F(d)≧2
[ ! ]2≦J≦L－2

[ ! ]A形のみ適用
[ ! ]Q(R)－Y(d)≧2
[ ! ]S＋T≦W－3
[ ! ]S(T)≧3

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3
[ ! ]S(T)≧3

Type	ベルト幅			[ M ]材質		[ S ]表面処理	[ A ]付属品セットスクリュー
	4mm	6mm	10mm	プーリ	フランジ
	P2M040	P2M060	P2M100	プーリ	フランジ
PTPA	●	●	●	高力アルミ合金	アルミ合金	白アルマイト	SUS304
PTPB	●	●	●			黒アルマイト
PTPK	●	●	●			硬質アルマイト
PTPN	●	●	●			無電解ニッケルメッキ
PTPS	●	●	●	SUS304	SUS304	-	SUS304

[ ! ]フランジカシメ済

規格表

型式

−

プーリ形状

−

軸穴仕様・内径

−

(軸穴仕様：H・P・N・C)
(軸穴仕様：V・F)
(軸穴仕様：Y・WB)

PTPA48P2M060
PTPA32P2M060
PTPA40P2M060

−
−
−

B
B
A

−
−
−

NK10
V6
Y12

−

Z12

−

Q18

−

R18

−

型式			プーリ形状	プーリ形状						P.D.	O.D	D	F	E
Type	歯数	種類呼び幅		A			B・K
				軸穴仕様 (～)1mm単位指定(・)選択
				H(d) 丸穴 V(d)・Y(d)・WB(d) Z・Q・R 段付穴	P(d) 丸穴＋タップ	N(d)・C(d) キー溝＋タップ	H(d) 丸穴 V(d)・F(d)・Z 段付穴	P(d) 丸穴＋タップ	N(d)・C(d) キー溝＋タップ
アルミ PTPA PTPB PTPK PTPN ステンレス PTPS	14	P2M040 P2M060 P2M100	A K	3	−	−	−	3・4	−	8.91	8.4	12	12	6
	15							3～5		9.55	9.04	13
	16			3〜4						10.19	9.68		14	8
	17							3～5		10.82	10.31	15
	18							3～6		11.46	10.95
	19									12.1	11.59
	20			4〜6	4			4～6.35		12.73	12.22	17	16	10
	21									13.37	12.86
	22									14.01	13.5
	23									14.64	14.13
	24									15.28	14.77
	25			4〜10	4～6					15.92	15.41	20	22	14
	26		A B	4～10	4～6		4～8	4～6.35		16.55	16.04	12
	27									17.19	16.68
	28			5〜10	5・6		5〜8	5～6.35		17.83	17.32
	29							5～8		18.46	17.95
	30			5〜12	5～8					19.1	18.59		25	16
	31									19.74	19.23
	32			5〜14	5～10	8				20.37	19.86		28	18
	33						5～10			21.01	20.5	14
	34									21.65	21.14
	35									22.28	21.77
	36									22.92	22.41
	37			5～16			5～12		8	23.55	23.04	16	30	20
	38									24.19	23.68
	39									24.83	24.32
	40			5〜19	5～13	8～10		5～10		25.46	24.96		32	23
	41						5～14	5～12	8・10	26.1	25.59	18
	42									26.74	26.23
	43									27.37	26.86
	44			5〜21	5～15	8～13				28.01	27.5		35	25
	45									28.65	28.14
	46									29.28	28.77
	47									29.92	29.41
	48									30.56	30.05
	49									31.19	30.68
	50			5〜24	5～18	8～15	5〜18	5～15	8～13	31.83	31.32	22	40	28
	51									32.47	31.96
	52									33.1	32.59
	53									33.74	33.23
	54									34.38	33.87
	55									35.01	34.5
	56			5～28	5～22	8～20	5～24	5～19	8～18	35.65	35.14	28	44	32
	57									36.29	35.78
	58									36.92	36.41
	59									37.56	37.05
	60									38.2	37.69
[ NG ]軸穴仕様Nの場合、軸穴径9は製作できません。 [ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17は製作できません。 [ NG ]P2M100の場合、A形状は軸穴径3は製作できません。B形状は軸穴径3・4は製作できません。 [ ! ]軸穴仕様H・P・Vの場合、選択範囲内であれば軸穴径4.5・6.35が選択可能です。 [ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。

追加工

型式	−	プーリ形状	−	軸穴仕様・穴径	−	Z	−	J	−	（KC120…etc.）
PTPA48P2M060	−	B	−	N10					−	NFC

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット	ボスカット
Code	KC120	NFC	RFC・LFC	FC	BC
Spec.	止めねじ角度を120°に変更します。 [ ! ]A形プーリの場合は山を避けるため120°近辺になります。	(フランジ2枚付属) 指定方法 NFC	(フランジ1枚付属) 指定方法 RFC 適用条件 [ NG ]K型は適用不可 RFCLFC	フランジ外径を0.5mm単位でカット指定方法 FC17 適用条件 [ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F−2 [ ! ]フランジ外周は表面処理されません。	ボスの長さを0.5mm単位でカット指定方法 BC6.5 適用条件 [ ! ]軸穴仕様H・V・F： 3≦BC＜L－W [ ! ]軸穴仕様P・N・C： M＋3≦BC＜L−W [ NG ]K・A形は適用不可
￥/1Code	無料	無料	無料	300	500

Alterations	側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>P.1466
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC	KTC・KFC	ZTC・ZFC
Spec.	ボス側の側面にタップ穴を追加工します。指定方法 QTC28−M4 Q□C選択側面穴位置(P.C.D寸法)を0.5mm単位で指定 M選択 M3,M4,M5 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm A形：d＋M＋4≦Q□C≦E−(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦E−(M＋4) B形：d＋M＋4≦Q□C≦D−(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦D−(M＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 QTC：KC120を同時に指定 QFC：KC120は同時に適用不可 QSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 (4ヵ所) (3ヵ所)	ボス側の側面にキリ穴を追加工します。指定方法 KTC28−K4.5 K□C選択側面穴位置(P.C.D寸法)を0.5mm単位で指定 K指定 K4.0～11.0(0.5mm単位指定) 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm A形：d＋K＋4≦K□C≦E−(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦E−(K＋4) B形：d＋K＋4≦K□C≦D−(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦D−(K＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 KTC：KC120を同時に指定 KFC：KC120は同時に適用不可 KSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 (4ヵ所) (3ヵ所)	ボス側の側面にザグリ穴を追加工します。指定方法 ZTC28−ZM4 Z□C選択側面穴位置(P.C.D寸法)を0.5mm単位で指定 ZM選択 ZM3,ZM4,ZM5 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm A形：d＋d2＋4≦Z□C≦E−(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦E−(d2＋4) B形：d＋d2＋4≦Z□C≦D−(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦D−(d2＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 ZTC：KC120を同時に指定 ZFC：KC120は同時に適用不可 ZSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 (4ヵ所) (3ヵ所)
Spec.	詳細は追加工概要 >>P.1466
￥/1Code	QTC:400 QFC:500	KTC:500 KFC:600	ZTC・ZFC:700

[ ! ]1-1466はこちらを参照ください。
