コンタクトプローブ/リセプタクル　84シリーズ

カタログ |P.1-2051

数量スライド割引
規格変更
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): 308円～561円

税込単価: 339円～617円

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応コンタクトプローブ取付ピッチ3.0mm

通常価格(税別)： 8,063円 (税込価格：8,869円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コンタクトプローブ/リセプタクル　90シリーズ

4.5

通常価格(税別)： 352円 (税込価格：387円)

通常出荷日：在庫品1日目

交換目安30万回コンタクトプローブ取り扱いメーカー大幅拡大！▼詳しくはこちら

詳細情報を確認する

特性
標準

ご注意

【仕様変更】現在庫なくなり次第、バレルの材質が黄銅から銅合金(りん青銅)へ変更となります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が24型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

コンタクトプローブ
NP84SF
NP84
NP84HD

リセプタクル
NR84
（末端形状選択）

[ ! ]バレル内にグリスを使用しています。

[ ! ]リセプタクルはプローブ抜止め付です。

●NP84SF・NP84・NP84HD　先端形状パターン

●NR84　末端形状パターン

A　ラッピングタイプ

B　ハンダ・カシメ・端子取付タイプ

C　ハンダタイプ

[ ! ]B：ハンダ・カシメ・端子取付タイプとは、リード線素線をB形状のΦ1.47穴に入れてハンダを流し入れて固定するか、円筒部を圧着端子ツールなどで
潰して(カシメて)固定するか、リード線付き端子を使用するか、を選択できるという意味です。

[ ! ]適用端子は>>こちら

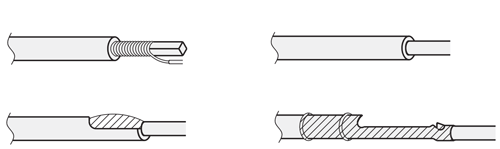

■リセプタクル末端形状パ夕ーン選定例

ラッピングタイプハンダ・カシメタイプ＊ハンダタイプ端子取付タイプ

＊ハンダタイプは製造方法上、末端部外側にふくらみがあります。
強く取付穴に押し込んでいただければ性能上問題ありませんが、必要に応じて外径調整の上ご使用ください。

■コンタクトプローブ

番号	部品	[ M ]材質	[ S ]表面処理
①	プランジャ	C1730B	ニッケル下地ロジュームメッキ仕上
②	バレル	銅合金	ニッケル下地金メッキ仕上
③	スプリング	ステンレス	−
④	ボール	SUS	−

■リセプタクル

番号	[ M ]材質	[ S ] 表面処理
⑤	洋白	ニッケル下地金メッキ仕上
⑥	黄銅	ニッケル下地金メッキ仕上

規格表

型式	−	先端(末端)形状	−	リード線色	−	リード線長さ
NP84	−	G

■コンタクトプローブ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	最小取付ピッチ＊	フルストローク	スプリング圧		許容電流	抵抗値	交換目安回数	￥基準単価	￥スライド単価
			初期	2/3ストローク				1〜69本	70〜99	100〜500
NP84SF	3.0mm	6.3mm	10gf	50gf	3A	50mΩ	30万回	510	480	470
NP84			45gf	126gf
NP84HD			77gf	200gf

[ ! ]表示数量超えはお見積り
＊隣接するコンタクトプローブの最小中心間距離です
[ ! ]コンタクトプローブに耐電圧の規定はありません、許容電流の範囲内でご使用ください。
[ ! ]ご使用に際しては、各種使用条件や規格をまとめた「コンタクトプローブ概要」をご参照ください。

■リセプタクル
[ ! ]NR84・NR89・NR90は末端形状を選択してください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	組合せコンタクトプローブ	圧入用取付穴寸法(参考)	￥基準単価	￥スライド単価
型式	組合せコンタクトプローブ	圧入用取付穴寸法(参考)	1〜69本	70〜99	100〜500
NR84	NP84SF NP84 NP84HD	2.41〜2.46mm	280	260	250

[ ! ]表示数量超えはお見積り

型番リスト

表示件数

型番

種類

最小取付ピッチ

(mm)

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

フルストローク（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

バレル/リセプタクル材質

フルストローク

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ

(mm)

リセプタクル最外径

(φ)

バレル・リセプタクル長さ

(mm)

初期スプリング圧（範囲）

(gf)

抵抗値

(mΩ)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

RoHS?

最小発注数量

コンタクトプローブ	3	[ワッフル] ワッフル-A	100.1～150.0	5.0～6.5	3	2.10～	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	45	126	8.3	-	24.7	30.1～50	50	8.1～12	2	2.54	10	1個
コンタクトプローブ	3	[テーパクラウン] テーパクラウン-AS	100.1～150.0	5.0～6.5	3	1.21～1.50	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	45	126	8.3	-	24.7	30.1～50	50	8.1～12	2	1.3	10	1個
コンタクトプローブ	3	[球状（SR）] 球状（SR）-B	100.1～150.0	5.0～6.5	3	1.51～2.00	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	45	126	8.3	-	24.7	30.1～50	50	8.1～12	2	1.58	10	1個
コンタクトプローブ	3	[ニードル] ニードル-C	100.1～150.0	5.0～6.5	3	1.21～1.50	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	45	126	8.3	-	24.7	30.1～50	50	8.1～12	2	1.3	10	1個
コンタクトプローブ	3	[カップ] カップ-D	100.1～150.0	5.0～6.5	3	2.10～	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	45	126	8.3	-	24.7	30.1～50	50	8.1～12	2	2.54	10	1個
コンタクトプローブ	3	[ニードル] ニードル-E	100.1～150.0	5.0～6.5	3	1.51～2.00	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	45	126	8.3	-	24.7	30.1～50	50	8.1～12	2	1.58	10	1個
コンタクトプローブ	3	[フラット] フラット-G	100.1～150.0	5.0～6.5	3	1.51～2.00	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	45	126	8.3	-	24.7	30.1～50	50	8.1～12	2	1.58	10	1個
コンタクトプローブ	3	[ワッフル] ワッフル-A	150.1～200.0	5.0～6.5	3	2.10～	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	77	200	8.3	-	24.7	50.1～100	50	8.1～12	2	2.54	10	1個
コンタクトプローブ	3	[テーパクラウン] テーパクラウン-AS	150.1～200.0	5.0～6.5	3	1.21～1.50	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	77	200	8.3	-	24.7	50.1～100	50	8.1～12	2	1.3	10	1個
コンタクトプローブ	3	[球状（SR）] 球状（SR）-B	150.1～200.0	5.0～6.5	3	1.51～2.00	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	77	200	8.3	-	24.7	50.1～100	50	8.1～12	2	1.58	10	1個
コンタクトプローブ	3	[ニードル] ニードル-C	150.1～200.0	5.0～6.5	3	1.21～1.50	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	77	200	8.3	-	24.7	50.1～100	50	8.1～12	2	1.3	10	1個
コンタクトプローブ	3	[カップ] カップ-D	150.1～200.0	5.0～6.5	3	2.10～	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	77	200	8.3	-	24.7	50.1～100	50	8.1～12	2	2.54	10	1個
コンタクトプローブ	3	[ニードル] ニードル-E	150.1～200.0	5.0～6.5	3	1.51～2.00	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	77	200	8.3	-	24.7	50.1～100	50	8.1～12	2	1.58	10	1個
コンタクトプローブ	3	[フラット] フラット-G	150.1～200.0	5.0～6.5	3	1.51～2.00	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	77	200	8.3	-	24.7	50.1～100	50	8.1～12	2	1.58	10	1個
コンタクトプローブ	3	[ワッフル] ワッフル-A	30.1～50.0	5.0～6.5	3	2.10～	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	10	50	8.3	-	24.7	0～10	50	8.1～12	2	2.54	10	1個
コンタクトプローブ	3	[テーパクラウン] テーパクラウン-AS	30.1～50.0	5.0～6.5	3	1.21～1.50	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	10	50	8.3	-	24.7	0～10	50	8.1～12	2	1.3	10	1個
コンタクトプローブ	3	[球状（SR）] 球状（SR）-B	30.1～50.0	5.0～6.5	3	1.51～2.00	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	10	50	8.3	-	24.7	0～10	50	8.1～12	2	1.58	10	1個
コンタクトプローブ	3	[ニードル] ニードル-C	30.1～50.0	5.0～6.5	3	1.21～1.50	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	10	50	8.3	-	24.7	0～10	50	8.1～12	2	1.3	10	1個
コンタクトプローブ	3	[カップ] カップ-D	30.1～50.0	5.0～6.5	3	2.10～	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	10	50	8.3	-	24.7	0～10	50	8.1～12	2	2.54	10	1個
コンタクトプローブ	3	[ニードル] ニードル-E	30.1～50.0	5.0～6.5	3	1.51～2.00	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	10	50	8.3	-	24.7	0～10	50	8.1～12	2	1.58	10	1個
コンタクトプローブ	3	[フラット] フラット-G	30.1～50.0	5.0～6.5	3	1.51～2.00	[銅合金] C1730B	ニッケルメッキ下地ロジュームメッキ仕上	-	-	1.51～2.00	20.1～25.0	[銅合金] 銅合金	6.3	10	50	8.3	-	24.7	0～10	50	8.1～12	2	1.58	10	1個
リセプタクル	-	-	-	-	-	-	-	ニッケル下地金メッキ仕上	[ラッピング] A ラッピングタイプ	2.01～3.00	2.01～3.00	30.1～	[銅合金] 洋白	-	-	-	-	2.49	30.5	-	-	-	2.36	-	10	1個
リセプタクル	-	-	-	-	-	-	-	ニッケル下地金メッキ仕上	[円筒] B ハンダ・カシメ・端子取付タイプ	2.01～3.00	2.01～3.00	30.1～	[銅合金] 洋白	-	-	-	-	2.49	30.5	-	-	-	2.36	-	10	1個
リセプタクル	-	-	-	-	-	-	-	ニッケル下地金メッキ仕上	[半円筒] C ハンダタイプ	2.01～3.00	2.01～3.00	30.1～	[銅合金] 洋白	-	-	-	-	2.49	30.5	-	-	-	2.36	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84-A
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84-AS
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84-B
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84-C
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84-D
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84-E
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84-G
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84HD-A
561円 ( 617円 )	在庫品1日目当日出荷可能	-
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84HD-B
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84HD-C
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84HD-D
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84HD-E
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84HD-G
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84SF-A
561円 ( 617円 )	在庫品1日目当日出荷可能	-
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84SF-B
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84SF-C
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84SF-D
561円 ( 617円 )	在庫品1日目当日出荷可能	-
561円 ( 617円 )	在庫品1日目当日出荷可能	C-NP84SF-G
308円 ( 339円 )	在庫品1日目当日出荷可能	-
308円 ( 339円 )	在庫品1日目当日出荷可能	-
308円 ( 339円 )	在庫品1日目当日出荷可能	-
