メカニカル部品技術窓口
プレートヒータ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が28型番あります。
外形図・規格表
[ ! ]最高使用温度：300℃

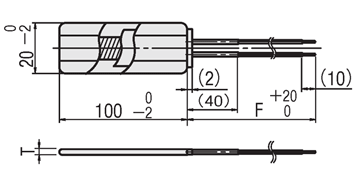

| MPHK(リード線タイプ) (100V, 200V/単相) | MPHK－100－20のみ | ||
 |  | ||
| MPHKH(穴あきタイプ)(100V, 200V/単相) | |||
 | |||
| |||
規格表
| 型式 | − | A | − | B | − | V | − | W |
| MPHK | − | 100 | − | 20 | − | V200 | − | W80 |

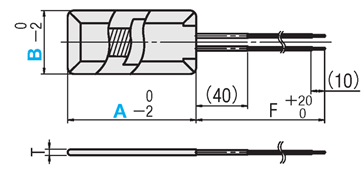

■プレートヒータ（リード線タイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■プレートヒータ（穴あきタイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | V(電圧) 選択 | W (電力) | F(リード線長)mm | T | 電力密度 (W/cm2) | ￥基準単価 |
| Type | ||||||||
| MPHK | 50 | 50 | 100 | 80 | 1000 | 4.5±1 | 3.0 | 5,040 |
| 200 | 5,040 | |||||||
| 60 | 60 | 100 | 100 | 5,250 | ||||
| 200 | 5,250 | |||||||
| 100 | 20 | 100 | 80 | 5,460 | ||||
| 200 | 5,460 | |||||||
| 50 | 100 | 150 | 5,670 | |||||
| 200 | 5,670 | |||||||
| 100 | 100 | 250 | 4.0±1 | 5,670 | ||||
| 200 | 5,670 | |||||||
| 150 | 150 | 100 | 500 | 6,510 | ||||
| 200 | 6,510 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | V(電圧) 選択 | W (電力) | F(リード線長)mm | T | 電力密度 (W/cm2) | 形状 | ￥基準単価 |
| Type | |||||||||
| MPHKH | 100 | 100 | 100 | 250 | 1000 | 4.0±1 | 2.5 | ① | 7,560 |
| 200 | |||||||||
| 150 | 150 | 100 | 500 | 2.2 | ③ | 8,190 | |||
| 200 | |||||||||
| 200 | 50 | 100 | 200 | 2.0 | ② | 6,720 | |||
| 200 | |||||||||
| 100 | 100 | 400 | ③ | 8,190 | |||||
| 200 | |||||||||
| 250 | 50 | 100 | 250 | ④ | 7,560 | ||||
| 200 | |||||||||
| 300 | 50 | 100 | 350 | 2.3 | ④ | 7,770 | |||
| 200 |

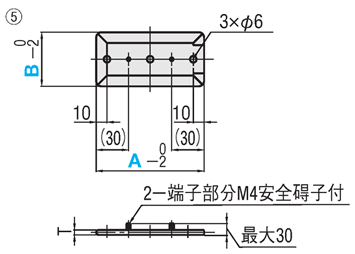

■プレートヒータ（端子付タイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | V(電圧) 選択 | W (電力) | T | 電力密度 (W/cm2) | 形状 | ￥基準単価 |
| Type | ||||||||
| MPHKT | 250 | 50 | 100 | 200 | 4.0±1 | 1.6 | ⑤ | 7,140 |
| 200 | ||||||||
| 300 | 100 | 300 | 2.0 | 7,350 | ||||
| 200 |
■プレートヒータの特長
マイカにより絶縁された抵抗リボン線を耐熱金属板（SUS430）で被覆した平面状のヒータです。
■プレートヒータの基本構造
マイカにより絶縁された抵抗リボン線を耐熱金属板（SUS430）で被覆した平面状のヒータです。
■プレートヒータの基本構造
| 番号 | 名称 | 材質 |
| ① | ヒータ被覆 | SUS430 |
| ② | 絶縁マイカ | 合成マイカ |
| ③ | ニクロム線 | ニッケルクロムリボン線 |
| ④ | リード線 | ニッケル銅ガラス被覆線 |
| ⑤ | チューブ | ガラス繊維 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,410円 ( 7,051円 ) | 在庫品1日目当日出荷可能 |
6,410円 ( 7,051円 ) | 在庫品1日目当日出荷可能 |
6,680円 ( 7,348円 ) | 在庫品1日目当日出荷可能 |
6,680円 ( 7,348円 ) | 在庫品1日目当日出荷可能 |
6,950円 ( 7,645円 ) | 在庫品1日目当日出荷可能 |
6,950円 ( 7,645円 ) | 在庫品1日目当日出荷可能 |
7,210円 ( 7,931円 ) | 在庫品1日目当日出荷可能 |
7,210円 ( 7,931円 ) | 在庫品1日目当日出荷可能 |
7,210円 ( 7,931円 ) | 在庫品1日目当日出荷可能 |
7,210円 ( 7,931円 ) | 在庫品1日目当日出荷可能 |
8,280円 ( 9,108円 ) | 在庫品1日目当日出荷可能 |
8,280円 ( 9,108円 ) | 在庫品1日目当日出荷可能 |
9,610円 ( 10,571円 ) | 在庫品1日目当日出荷可能 |
9,610円 ( 10,571円 ) | 在庫品1日目当日出荷可能 |
10,420円 ( 11,462円 ) | 在庫品1日目当日出荷可能 |
10,420円 ( 11,462円 ) | 在庫品1日目当日出荷可能 |
8,540円 ( 9,394円 ) | 在庫品1日目当日出荷可能 |
8,540円 ( 9,394円 ) | 在庫品1日目当日出荷可能 |
10,420円 ( 11,462円 ) | 在庫品1日目当日出荷可能 |
10,420円 ( 11,462円 ) | 在庫品1日目当日出荷可能 |
9,610円 ( 10,571円 ) | 在庫品1日目当日出荷可能 |
9,610円 ( 10,571円 ) | 在庫品1日目当日出荷可能 |
9,890円 ( 10,879円 ) | 在庫品1日目当日出荷可能 |
9,890円 ( 10,879円 ) | 在庫品1日目当日出荷可能 |
9,080円 ( 9,988円 ) | 在庫品1日目当日出荷可能 |
9,080円 ( 9,988円 ) | 在庫品1日目当日出荷可能 |
9,350円 ( 10,285円 ) | 在庫品1日目当日出荷可能 |
9,350円 ( 10,285円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
プレートヒータになります。【用途】金属の過熱【最高使用温度】300℃
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
概要・仕様
仕様・概要
■使用上の注意
[ ! ]空焼きは絶対にしないでください。断線の原因になります。
[ ! ]金属等の被加熱物に取り付けた状態で通電してください。
[ ! ]被加熱面に密着するよう取り付けてください。
すき間があると早期断線の原因になります。
[ ! ]ヒータを金属板と挟みこむ際に、リード線を金属板に接触しないようにしてください。
[ ! ]防水仕様ではありません。
絶対に水等液体が掛からないようにしてください。
[ ! ]定格電圧（V）以上での使用はしないでください。
[ ! ]安全にお使いいただくために、温度調整コントローラをご使用ください。
[ ! ]空焼きは絶対にしないでください。断線の原因になります。
[ ! ]金属等の被加熱物に取り付けた状態で通電してください。
[ ! ]被加熱面に密着するよう取り付けてください。
すき間があると早期断線の原因になります。
[ ! ]ヒータを金属板と挟みこむ際に、リード線を金属板に接触しないようにしてください。
[ ! ]防水仕様ではありません。
絶対に水等液体が掛からないようにしてください。
[ ! ]定格電圧（V）以上での使用はしないでください。
[ ! ]安全にお使いいただくために、温度調整コントローラをご使用ください。
■取付方法
【リード線タイプ】
【穴あき・端子付タイプ】
⇒金属板、断熱板で挟み込む
⇒ヒータをねじで固定する
プレートヒータのレビュー
タンクの保温用ヒーター
4
4.02019/04/22
アスファルトの保温用に使用しています。
使用していてなんの不具合もありません。
形状を選ぶことができ短納期で助かっていま...もっと読む
1人が参考にしています。
空冷熱交換実験装置用
3
3.02018/12/03
空冷熱交換実験装置用の熱源として使用します．温調器とセット使用して，１００℃以下に制御しています．
1人が参考にしています。
透明グラスに熱を加えるため
4
4.02019/08/09
実験の中透明グラスに熱を加えるが必要があるので買いました。温度の分包が一定のようだったのですごくいいなと思いました。ただ...もっと読む
0人が参考にしています。
アイロンの熱源として
4
4.02018/11/06
工業用のアイロンの製作で熱源として使用した。アルミフレームに組み込む上で形状もいくつか選択でき十分に満足できるものに仕上...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q裏表はありますか
A
両面同じように発熱しますが、折り返しがある面が裏、フラットな面が表です
