カートリッジヒータ 高温インチタイプ/ミリタイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,850円～18,740円
- 税込単価
- 5,335円～20,614円
【特長】・最高使用温度871℃という高温環境下での使用を実現した高性能カートリ...
詳細情報を確認するご注意
- 在庫品は追加工オプション選択不可です。ご了承ください。
- 規格表内の赤文字は2025年10月に追加した商品です。
- 当ページの価格表は25年7月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が695型番あります。
外形図・規格表
■高温インチタイプ
MHK（フランジ無し）
MHKA（フランジA形状）
MHKB（フランジB形状）
（A形状）
（B形状）
[ ! ]最高使用温度：880℃
[ M ]材質
本体：AH-1
リード線：純ニッケルガラス被覆導線
■高温ミリタイプ
MHKM（フランジ無し）
[ ! ]絶縁チューブの色は白もしくは赤となります。
[ ! ]最高使用温度：871℃
[ ! ]最高使用温度はシース部の温度です。
リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。
[ ! ]電力密度20W/cm2以上のヒータはプレートとのクリアランスが大きくなると
温度過昇になりやすいため現物と合わせた穴加工を推奨します。
[ ! ]最高使用温度：871℃
[ ! ]最高使用温度はシース部の温度です。
リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。
[ ! ]電力密度20W/cm2以上のヒータはプレートとのクリアランスが大きくなると
温度過昇になりやすいため現物と合わせた穴加工を推奨します。
[ M ]材質
本体：インコロイ材
リード線：ガラス被覆電線（耐熱温度：200℃）
本体：インコロイ材
リード線：ガラス被覆電線（耐熱温度：200℃）
規格表
| 型式 | − | L | − | V | − | W |
| MHK6.25 MHK12.6 MHKM8 | − − − | 25.4 203.2 100 | − − − | V120 V120 V200 | − − − | W80 W500 W450 |
L公差
| L | 公差 |
| 101.6以下 | ±2.4 |
| 127.0以上 | L寸の±2％ |
■高温ミリタイプ
・下表の価格表は25年7月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は25年7月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | V(電圧) 選択 | W (電力) | 電力密度 (W/cm2) | ￥基準単価 | |
| Type | D | 1〜10本 | ||||
| MHKM | 6 | 30 | 100 | 80 | 21.2 | 5,130 |
| 200 | 21.2 | 5,130 | ||||
| 50 | 100 | 150 | 19.9 | 5,240 | ||
| 200 | 19.9 | 5,240 | ||||
| 80 | 100 | 250 | 19.0 | 5,290 | ||
| 200 | 19.0 | 5,290 | ||||
| 100 | 100 | 350 | 20.6 | 5,350 | ||
| 200 | 20.6 | 5,350 | ||||
| 120 | 100 | 450 | 21.7 | 5,410 | ||
| 200 | 21.7 | 5,410 | ||||
| 8 | 50 | 100 | 200 | 19.9 | 5,410 | |
| 200 | 19.9 | 5,410 | ||||
| 80 | 100 | 350 | 19.9 | 5,470 | ||
| 200 | 19.9 | 5,470 | ||||
| 100 | 100 | 450 | 19.9 | 5,520 | ||
| 200 | 19.9 | 5,520 | ||||
| 120 | 100 | 550 | 19.9 | 5,580 | ||
| 200 | 19.9 | 5,580 | ||||
| 150 | 200 | 700 | 19.9 | 5,630 | ||
| 200 | 200 | 950 | 19.9 | 5,680 | ||
| 10 | 50 | 100 | 250 | 19.9 | 5,960 | |
| 200 | 19.9 | 5,960 | ||||
| 80 | 100 | 450 | 20.5 | 6,020 | ||
| 200 | 20.5 | 6,020 | ||||
| 100 | 100 | 550 | 19.5 | 6,070 | ||
| 200 | 19.5 | 6,070 | ||||
| 120 | 100 | 700 | 20.3 | 6,130 | ||
| 200 | 20.3 | 6,130 | ||||
| 150 | 200 | 900 | 20.5 | 6,180 | ||
| 200 | 200 | 1200 | 20.1 | 6,230 | ||
| 12 | 50 | 100 | 300 | 19.9 | 6,230 | |
| 200 | 19.9 | 6,230 | ||||
| 80 | 100 | 550 | 20.9 | 6,290 | ||
| 200 | 20.9 | 6,290 | ||||
| 100 | 100 | 700 | 20.6 | 6,340 | ||
| 200 | 20.6 | 6,340 | ||||
| 120 | 100 | 850 | 20.5 | 6,390 | ||
| 200 | 20.5 | 6,390 | ||||
| 150 | 200 | 1050 | 19.9 | 6,450 | ||
| 200 | 200 | 1400 | 19.6 | 6,520 | ||
■高温インチタイプ
・下表の価格表は25年7月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | V(電圧) 選択 | W (電力) | 電力密度 (W/cm2) | ￥基準単価 | |
| Type | D | 1〜10本 | ||||
| MHK MHKA MHKB (右記基準単価 ＋1,570円と なります。) | 6.25 | 25.4 | 120 | 80 | 32.3 | 3,810 |
| 120 | 100 | 40.3 | ||||
| 120 | 150 | 60.5 | ||||
| 31.8 | 120 | 75 | 20.2 | 3,810 | ||
| 120 | 100 | 26.8 | ||||
| 120 | 125 | 33.7 | ||||
| 120 | 150 | 40.3 | ||||
| 240 | 150 | 40.3 | ||||
| 240 | 200 | 53.6 | ||||
| 38.1 | 120 | 100 | 20.2 | 3,930 | ||
| 120 | 150 | 30.2 | ||||
| 240 | 150 | 30.2 | ||||
| 240 | 175 | 35.4 | ||||
| 120 | 200 | 40.3 | ||||
| 240 | 200 | 40.3 | ||||
| 240 | 250 | 50.4 | ||||
| 50.8 | 120 | 50 | 7.4 | 4,040 | ||
| 120 | 100 | 13.5 | ||||
| 120 | 150 | 20.2 | ||||
| 240 | 150 | 20.2 | ||||
| 120 | 200 | 26.8 | ||||
| 240 | 200 | 26.8 | ||||
| 120 | 250 | 33.6 | ||||
| 240 | 250 | 33.6 | ||||
| 240 | 300 | 40.3 | ||||
| 76.2 | 120 | 100 | 8.1 | 3,930 | ||
| 120 | 150 | 12.1 | ||||
| 120 | 200 | 16.1 | ||||
| 240 | 200 | 16.1 | ||||
| 120 | 250 | 20.2 | ||||
| 240 | 250 | 20.2 | ||||
| 120 | 300 | 24.2 | ||||
| 240 | 300 | 24.2 | ||||
| 101.6 | 120 | 100 | 5.7 | 5,600 | ||
| 120 | 150 | 8.7 | ||||
| 120 | 200 | 11.5 | 5,600 | |||
| 240 | 200 | 11.5 | ||||
| 120 | 250 | 14.4 | 5,600 | |||
| 240 | 250 | 14.4 | ||||
| 120 | 300 | 17.2 | 5,600 | |||
| 240 | 300 | 17.2 | ||||
| 152.4 | 120 | 300 | 11.0 | 6,860 | ||
| 240 | 300 | 11.0 | ||||
| 120 | 400 | 14.7 | ||||
| 240 | 400 | 14.7 | 6,860 | |||
| 240 | 600 | 22.0 | 6,860 | |||
| 型式 | L | V(電圧) 選択 | W (電力) | 電力密度 (W/cm2) | ￥基準単価 | |
| Type | D | 1〜10本 | ||||
| MHK MHKA MHKB (右記基準単価 ＋1,570円と なります。) | 9.42 | 25.4 | 120 | 50 | 13.2 | 3,920 |
| 120 | 100 | 26.7 | 3,920 | |||
| 120 | 150 | 40.1 | ||||
| 31.8 | 120 | 75 | 13.2 | 3,920 | ||
| 120 | 100 | 17.5 | 3,920 | |||
| 120 | 125 | 22.0 | 3,920 | |||
| 120 | 150 | 26.4 | 3,920 | |||
| 240 | 150 | 26.4 | ||||
| 120 | 200 | 35.7 | ||||
| 240 | 200 | 35.7 | ||||
| 38.1 | 120 | 75 | 10.1 | 4,060 | ||
| 120 | 100 | 13.2 | 4,060 | |||
| 120 | 150 | 19.7 | 4,060 | |||
| 240 | 150 | 19.7 | 4,060 | |||
| 120 | 200 | 26.4 | ||||
| 240 | 200 | 26.4 | ||||
| 120 | 250 | 33.5 | ||||
| 240 | 250 | 33.5 | ||||
| 44.5 | 120 | 125 | 12.5 | 4,060 | ||
| 120 | 150 | 15.8 | ||||
| 120 | 175 | 18.9 | ||||
| 240 | 200 | 21.2 | ||||
| 120 | 250 | 26.7 | ||||
| 240 | 250 | 26.7 | 4,060 | |||
| 50.8 | 120 | 50 | 4.3 | 4,200 | ||
| 120 | 100 | 8.7 | 4,200 | |||
| 120 | 150 | 13.2 | 4,200 | |||
| 240 | 150 | 13.2 | 4,200 | |||
| 120 | 200 | 17.5 | ||||
| 240 | 200 | 17.5 | ||||
| 120 | 250 | 22.0 | ||||
| 240 | 250 | 22.0 | ||||
| 120 | 300 | 26.8 | 4,200 | |||
| 240 | 300 | 26.8 | 4,200 | |||
| 240 | 350 | 30.7 | 4,200 | |||
| 120 | 400 | 35.7 | ||||
| 240 | 400 | 35.7 | 4,200 | |||
| 57.2 | 120 | 75 | 5.7 | 4,360 | ||
| 120 | 100 | 7.6 | ||||
| 240 | 150 | 11.3 | ||||
| 120 | 175 | 13.2 | 4,360 | |||
| 240 | 200 | 15.0 | 4,360 | |||
| 240 | 250 | 18.9 | ||||
| 63.5 | 120 | 200 | 13.5 | 4,480 | ||
| 120 | 250 | 16.7 | ||||
| 240 | 250 | 16.7 | 4,480 | |||
| 120 | 300 | 20.2 | ||||
| 240 | 300 | 20.2 | ||||
| 240 | 500 | 33.5 | ||||
| 型式 | L | V(電圧) 選択 | W (電力) | 電力密度 (W/cm2) | ￥基準単価 | |
| Type | D | 1〜10本 | ||||
| MHK MHKA MHKB (右記基準単価 ＋1,570円と なります。) | 9.42 | 76.2 | 120 | 100 | 5.3 | 4,550 |
| 120 | 150 | 8.0 | ||||
| 120 | 200 | 10.5 | ||||
| 240 | 200 | 10.5 | ||||
| 120 | 250 | 13.2 | ||||
| 240 | 250 | 13.2 | ||||
| 120 | 300 | 15.8 | 4,550 | |||
| 240 | 300 | 15.8 | 4,550 | |||
| 120 | 400 | 21.4 | 4,550 | |||
| 240 | 400 | 21.4 | ||||
| 120 | 500 | 26.4 | 4,550 | |||
| 240 | 500 | 26.4 | 4,550 | |||
| 240 | 600 | 32.2 | 4,550 | |||
| 88.9 | 120 | 250 | 11.2 | 4,830 | ||
| 120 | 300 | 13.3 | 4,830 | |||
| 240 | 300 | 13.3 | ||||
| 120 | 500 | 22.3 | ||||
| 240 | 500 | 22.3 | ||||
| 101.6 | 120 | 150 | 5.7 | 5,180 | ||
| 120 | 200 | 7.6 | ||||
| 120 | 250 | 9.5 | ||||
| 240 | 250 | 9.5 | ||||
| 120 | 300 | 11.3 | ||||
| 240 | 300 | 11.3 | ||||
| 120 | 400 | 15.0 | ||||
| 240 | 400 | 15.0 | ||||
| 120 | 500 | 18.9 | ||||
| 240 | 500 | 18.9 | 5,180 | |||
| 127.0 | 120 | 150 | 4.5 | 5,740 | ||
| 120 | 200 | 5.9 | ||||
| 120 | 300 | 8.8 | 5,740 | |||
| 240 | 300 | 8.8 | ||||
| 120 | 500 | 14.7 | 5,740 | |||
| 240 | 500 | 14.7 | ||||
| 240 | 750 | 22.0 | 5,740 | |||
| 152.4 | 120 | 200 | 4.8 | 6,280 | ||
| 120 | 250 | 6.0 | 6,280 | |||
| 120 | 300 | 7.3 | 6,280 | |||
| 240 | 300 | 7.3 | 6,280 | |||
| 120 | 400 | 9.8 | ||||
| 240 | 400 | 9.8 | ||||
| 120 | 500 | 12.2 | 6,280 | |||
| 240 | 500 | 12.2 | 6,280 | |||
| 120 | 600 | 14.6 | ||||
| 240 | 600 | 14.6 | 6,280 | |||
| 120 | 750 | 18.1 | 6,280 | |||
| 240 | 750 | 18.1 | 6,280 | |||
| 240 | 900 | 21.5 | ||||
| 240 | 1000 | 24.0 | 6,280 | |||
| 型式 | L | V(電圧) 選択 | W (電力) | 電力密度 (W/cm2) | ￥基準単価 | |
| Type | D | 1〜10本 | ||||
| MHK MHKA MHKB (右記基準単価 ＋1,570円と なります。) | 9.42 | 177.8 | 120 | 250 | 5.1 | 7,000 |
| 120 | 600 | 12.4 | ||||
| 240 | 600 | 12.4 | ||||
| 203.2 | 120 | 300 | 5.3 | 7,560 | ||
| 120 | 450 | 7.9 | ||||
| 120 | 500 | 9.0 | ||||
| 240 | 500 | 9.0 | 7,560 | |||
| 120 | 600 | 10.7 | 7,560 | |||
| 240 | 750 | 13.2 | 7,560 | |||
| 240 | 1000 | 17.5 | ||||
| 254.0 | 120 | 400 | 5.6 | 8,470 | ||
| 120 | 500 | 7.0 | ||||
| 240 | 500 | 7.0 | ||||
| 240 | 600 | 8.4 | 8,470 | |||
| 240 | 800 | 11.2 | 8,470 | |||
| 240 | 1000 | 14.0 | ||||
| 304.8 | 120 | 400 | 4.7 | 9,380 | ||
| 120 | 600 | 7.0 | ||||
| 240 | 600 | 7.0 | 9,380 | |||
| 240 | 1000 | 11.5 | 9,380 | |||
| MHK | 12.6 | 31.8 | 120 | 125 | 16.6 | 4,410 |
| 38.1 | 120 | 150 | 15.0 | 4,550 | ||
| 50.8 | 120 | 75 | 5.0 | 4,690 | ||
| 120 | 150 | 8.4 | ||||
| 120 | 200 | 13.3 | ||||
| 240 | 200 | 13.3 | ||||
| 120 | 250 | 16.7 | 4,690 | |||
| 240 | 250 | 16.7 | 4,690 | |||
| 120 | 300 | 20.0 | ||||
| 240 | 300 | 20.0 | ||||
| 120 | 400 | 26.5 | ||||
| 240 | 400 | 26.5 | 4,690 | |||
| 57.2 | 120 | 75 | 4.3 | 4,830 | ||
| 120 | 125 | 7.1 | ||||
| 120 | 250 | 14.3 | ||||
| 240 | 250 | 14.3 | 4,830 | |||
| 120 | 500 | 28.5 | 4,830 | |||
| 240 | 500 | 28.5 | 4,830 | |||
| 63.5 | 120 | 100 | 5.0 | 5,180 | ||
| 120 | 250 | 12.6 | ||||
| 240 | 250 | 12.6 | 5,180 | |||
| 120 | 300 | 14.9 | 5,180 | |||
| 240 | 300 | 14.9 | ||||
| 120 | 400 | 20.0 | ||||
| 120 | 500 | 25.0 | 5,180 | |||
| 240 | 500 | 25.0 | ||||
| 76.2 | 120 | 125 | 5.0 | 5,320 | ||
| 240 | 125 | 5.0 | ||||
| 120 | 250 | 10.0 | ||||
| 240 | 250 | 10.0 | ||||
| 120 | 300 | 12.0 | ||||
| 240 | 300 | 12.0 | ||||
| 120 | 400 | 16.1 | ||||
| 120 | 500 | 19.8 | ||||
| 240 | 500 | 19.8 | 5,320 | |||
| 120 | 600 | 23.9 | ||||
| 240 | 600 | 23.9 | 5,320 | |||
| 240 | 750 | 29.9 | 5,320 | |||
| 88.9 | 120 | 250 | 8.4 | 5,460 | ||
| 240 | 250 | 8.4 | ||||
| 240 | 500 | 16.6 | 5,460 | |||
| 型式 | L | V(電圧) 選択 | W (電力) | 電力密度 (W/cm2) | ￥基準単価 | |
| Type | D | 1〜10本 | ||||
| MHK | 12.6 | 101.6 | 120 | 150 | 4.3 | 5,600 |
| 240 | 150 | 4.3 | ||||
| 120 | 250 | 7.1 | ||||
| 240 | 250 | 7.1 | ||||
| 120 | 300 | 8.7 | ||||
| 240 | 300 | 8.7 | ||||
| 120 | 400 | 11.5 | 5,600 | |||
| 240 | 400 | 11.5 | 5,600 | |||
| 120 | 500 | 14.3 | ||||
| 240 | 500 | 14.3 | ||||
| 240 | 750 | 21.4 | ||||
| 240 | 1000 | 28.5 | ||||
| 127.0 | 120 | 200 | 4.5 | 6,170 | ||
| 120 | 350 | 7.8 | ||||
| 240 | 350 | 7.8 | ||||
| 120 | 400 | 9.0 | ||||
| 240 | 400 | 9.0 | ||||
| 120 | 500 | 11.2 | ||||
| 240 | 500 | 11.2 | ||||
| 240 | 750 | 16.6 | ||||
| 240 | 1000 | 22.2 | 6,170 | |||
| 152.4 | 120 | 250 | 4.5 | 6,860 | ||
| 120 | 350 | 6.4 | ||||
| 120 | 500 | 9.0 | 6,860 | |||
| 240 | 500 | 9.0 | 6,860 | |||
| 240 | 750 | 13.6 | ||||
| 120 | 800 | 14.4 | ||||
| 120 | 1000 | 18.1 | ||||
| 240 | 1000 | 18.1 | ||||
| 177.8 | 120 | 250 | 3.9 | 7,430 | ||
| 120 | 500 | 7.8 | ||||
| 240 | 500 | 7.8 | ||||
| 240 | 600 | 9.3 | ||||
| 240 | 1000 | 15.3 | 7,430 | |||
| 203.2 | 120 | 300 | 4.0 | 8,120 | ||
| 120 | 500 | 6.7 | ||||
| 240 | 500 | 6.7 | ||||
| 240 | 600 | 8.1 | 8,120 | |||
| 120 | 800 | 10.7 | 8,120 | |||
| 120 | 1000 | 13.3 | ||||
| 240 | 1000 | 13.3 | ||||
| 240 | 1500 | 20.0 | 8,120 | |||
| 228.6 | 240 | 500 | 5.9 | 8,690 | ||
| 240 | 1000 | 11.8 | ||||
| 254.0 | 120 | 500 | 5.3 | 9,100 | ||
| 240 | 500 | 5.3 | ||||
| 240 | 800 | 8.4 | ||||
| 120 | 1000 | 10.5 | ||||
| 240 | 1000 | 10.5 | ||||
| 240 | 1500 | 15.8 | 9,100 | |||
| 304.8 | 120 | 600 | 5.3 | 9,950 | ||
| 240 | 600 | 5.3 | ||||
| 120 | 1000 | 8.7 | ||||
| 240 | 1000 | 8.7 | ||||
| 240 | 1500 | 13.0 | 9,950 | |||
| 240 | 2000 | 17.4 | 9,950 | |||
| 15.77 | 31.8 | 120 | 200 | 21.2 | 4,550 | |
| 120 | 400 | 42.5 | ||||
| 50.8 | 120 | 100 | 5.3 | 4,830 | ||
| 120 | 200 | 10.7 | ||||
| 240 | 400 | 21.2 | ||||
| 57.2 | 120 | 250 | 11.5 | 4,910 | ||
| 240 | 250 | 11.5 | ||||
| 120 | 350 | 16.0 | ||||
| 240 | 500 | 22.6 | ||||
| 型式 | L | V(電圧) 選択 | W (電力) | 電力密度 (W/cm2) | ￥基準単価 | |
| Type | D | 1〜10本 | ||||
| MHK | 15.77 | 76.2 | 120 | 150 | 4.8 | 5,320 |
| 120 | 250 | 8.1 | ||||
| 240 | 250 | 8.1 | ||||
| 120 | 500 | 16.0 | ||||
| 240 | 500 | 16.0 | ||||
| 240 | 750 | 23.9 | ||||
| 101.6 | 120 | 250 | 5.7 | 5,810 | ||
| 240 | 250 | 5.7 | ||||
| 240 | 400 | 9.1 | ||||
| 120 | 500 | 11.3 | ||||
| 240 | 500 | 11.3 | ||||
| 240 | 750 | 17.1 | ||||
| 240 | 1000 | 22.6 | ||||
| 127.0 | 120 | 250 | 4.3 | 6,720 | ||
| 240 | 250 | 4.3 | ||||
| 240 | 500 | 8.8 | ||||
| 240 | 750 | 13.3 | ||||
| 152.4 | 120 | 300 | 4.3 | 7,310 | ||
| 240 | 300 | 4.3 | ||||
| 120 | 500 | 7.1 | ||||
| 240 | 500 | 7.1 | ||||
| 240 | 750 | 10.9 | ||||
| 240 | 1000 | 14.4 | ||||
| 240 | 1500 | 21.7 | ||||
| 177.8 | 120 | 500 | 6.1 | 8,120 | ||
| 240 | 500 | 6.1 | ||||
| 240 | 1000 | 12.2 | ||||
| 203.2 | 120 | 500 | 5.3 | 8,690 | ||
| 240 | 500 | 5.3 | ||||
| 240 | 850 | 9.0 | ||||
| 240 | 1000 | 10.5 | ||||
| 240 | 1200 | 12.7 | ||||
| 240 | 1500 | 15.8 | ||||
| 240 | 2000 | 21.1 | ||||
| 254.0 | 240 | 500 | 4.2 | 9,700 | ||
| 120 | 600 | 5.0 | ||||
| 240 | 1000 | 8.4 | ||||
| 240 | 1600 | 13.3 | ||||
| 240 | 2000 | 16.7 | ||||
| 304.8 | 240 | 500 | 3.4 | 10,850 | ||
| 120 | 600 | 4.2 | ||||
| 240 | 1000 | 7.0 | ||||
| 240 | 1500 | 10.4 | ||||
| 240 | 2000 | 14.0 | ||||
| 18.95 | 76.2 | 120 | 250 | 6.7 | 6,440 | |
| 240 | 500 | 13.3 | ||||
| 101.6 | 240 | 500 | 9.5 | 7,310 | ||
| 240 | 1000 | 19.0 | ||||
| 152.4 | 120 | 500 | 6.0 | 9,240 | ||
| 240 | 500 | 6.0 | ||||
| 240 | 1000 | 12.1 | ||||
| 240 | 2000 | 24.2 | ||||
| 203.2 | 120 | 500 | 4.5 | 11,090 | ||
| 240 | 500 | 4.5 | ||||
| 240 | 1000 | 8.8 | ||||
| 240 | 2000 | 17.7 | ||||
| 254.0 | 240 | 1000 | 7.0 | 13,020 | ||
| 240 | 2000 | 14.0 | ||||
| 304.8 | 240 | 1000 | 5.7 | 14,740 | ||
| 240 | 2000 | 11.5 | ||||
また、クリアランスが大きいと昇温時間が長くなり、温度制御の応答性（レスポンス）が低下する原因となります。
※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。
追加工
| 型式 | － | L | － | V | － | W | － | （FC・M・Y） | ||
| MHK9.42 | － | 44.5 | － | V120 | － | W120 | － | FC2 | ||
| MHKB9.42 | － | 177.8 | － | V240 | － | W600 | － | FC3 | － | Y |
| 5 | 日目出荷 |
| Alteration | リード線長さ変更 | 丸型圧着端子付 | Y型圧着端子付 | ||||||||||
| Code | FC | M | Y | ||||||||||
| Spec. | リード線長さを変更します。 指定方法 FC2 [ ! ]リード線はふっ素樹脂＋ |
| 丸型圧着端子を取り付けします。 | Y型圧着端子を取り付けします。 | |||||||||
 |  | ||||||||||||
| [ ! ]ねじ呼びはM4となります。 | [ ! ]ねじ呼びはM4となります。 | ||||||||||||
| ￥/1Code | FC１ | FC2 | FC３ | 300 | 300 | ||||||||
| 1,200 | 1,900 | 3,000 | |||||||||||
商品概要
■特長

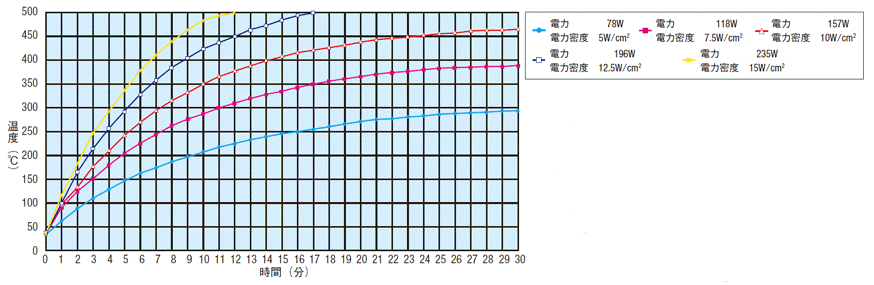

従来よりも高い電力密度で熱効率に優れたカートリッジヒータです。
シース部は耐熱性に優れたインコロイ材を使用しており、堅牢かつ長寿命です。
取り付け/固定方法
- ヒーター外径と被加熱金属の取り付け穴のクリアランス（すき間）はできるだけ小さくしてください。
ヒーターの実測値に基づいて取り付け穴を加工する場合、片側のクリアランスは0.05mm以下とすることを推奨します。 - すべてのヒーターにおいて、取り付け穴はリーマ仕上げを推奨します。
- 取り付け穴の推奨公差は、ヒーター外径Dに対してH7公差としてください。
- ヒーターと被加熱物との密着度は、ヒーターの寿命に大きく影響します。
また、クリアランスが大きいと昇温時間が長くなり、温度制御の応答性（レスポンス）が低下する原因となります。
※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。
・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する
使用上の注意
■定格電圧（V）以外での使用
定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。
■カードリッジヒータの寿命
使用環境によって寿命は変わるため明確な基準等はありません。
カートリッジヒータが使用不可となる理由は基本的に下記2点が挙げられます。
| 原因 | ①ニクロム線またはリード線が断線 | ②シース（保護管）がダメージを受け、穴・亀裂・浸水が発生 | ||||||
|---|---|---|---|---|---|---|---|---|
| 例 | ・リード線への繰り返しの曲げなどによる外力の影響。 | ・化学的・物理的に穴が開き、異常加熱で断線。 | ||||||
| ・定格電流値以上の電流を加えた場合。 | ・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。 | |||||||
| ・使用温度上限で使用し、内部ニクロム線が細くなった場合。 | ||||||||
※ヒータ部分が断線した場合、修復はできません。 危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。
■リード線を曲げる場合
・極端に曲げての使用（折り曲げる等）でなければ可能です。
リード線やターミナルピンを何度も屈曲させると折れる可能性があります。
リード線を根本で曲げる場合は下記商品をご選定ください。
| 耐屈曲タイプ | L型タイプ |
|---|---|
|
|
■リード線を延長/短縮する場合
下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。
・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取り付けご使用ください。
■その他注意点
- ヒーターを大気中で空焼きしないでください。
発熱部全体、またはその一部が被加熱物から露出した状態で使用すると、異常発熱による断線や発火の恐れがあります。 - 絶縁チューブは抜けやすいためご注意ください。
- リード線出口付近は130℃以下にしてください。
- 被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
- ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
- ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
- 真空中ではご使用いただけません。
関連部品
| 商品名 | 熱伝導用グリス | 焼付防止剤 | ホットプレート タップ付 | カートリッジヒータ取付ボルト |
|---|---|---|---|---|
| 画像 |
|
|
|
|
| 特徴 | 金属プレートに効率良く熱を伝導 | すき間に充填し、焼付による固着を防止 | ヒータ挿入用の穴とセンサ穴が開いたプレート | カートリッジヒータの取り付けに最適な専用取付ボルト |
関連リンク
■ヒータの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0122.html
■カートリッジヒータ 概要
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/a0035.html
■規格外品サービスのご案内
・規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
4,850円 ( 5,335円 ) | 3日目 |
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
5,000円 ( 5,500円 ) | 在庫品1日目当日出荷可能 |
5,000円 ( 5,500円 ) | 在庫品1日目当日出荷可能 |
5,000円 ( 5,500円 ) | 在庫品1日目当日出荷可能 |
5,000円 ( 5,500円 ) | 在庫品1日目当日出荷可能 |
5,000円 ( 5,500円 ) | 在庫品1日目当日出荷可能 |
5,000円 ( 5,500円 ) | 在庫品1日目当日出荷可能 |
5,000円 ( 5,500円 ) | 在庫品1日目当日出荷可能 |
5,140円 ( 5,654円 ) | 在庫品1日目当日出荷可能 |
5,140円 ( 5,654円 ) | 在庫品1日目当日出荷可能 |
5,140円 ( 5,654円 ) | 在庫品1日目当日出荷可能 |
5,140円 ( 5,654円 ) | 在庫品1日目当日出荷可能 |
5,140円 ( 5,654円 ) | 在庫品1日目当日出荷可能 |
5,140円 ( 5,654円 ) | 在庫品1日目当日出荷可能 |
5,140円 ( 5,654円 ) | 在庫品1日目当日出荷可能 |
5,140円 ( 5,654円 ) | 在庫品1日目当日出荷可能 |
5,140円 ( 5,654円 ) | 在庫品1日目当日出荷可能 |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
7,130円 ( 7,843円 ) | 3日目 |
7,130円 ( 7,843円 ) | 3日目 |
7,130円 ( 7,843円 ) | 在庫品1日目当日出荷可能 |
7,130円 ( 7,843円 ) | 3日目 |
7,130円 ( 7,843円 ) | 在庫品1日目当日出荷可能 |
7,130円 ( 7,843円 ) | 在庫品1日目当日出荷可能 |
7,130円 ( 7,843円 ) | 3日目 |
7,130円 ( 7,843円 ) | 在庫品1日目当日出荷可能 |
8,720円 ( 9,592円 ) | 在庫品1日目当日出荷可能 |
8,720円 ( 9,592円 ) | 3日目 |
8,720円 ( 9,592円 ) | 在庫品1日目当日出荷可能 |
8,720円 ( 9,592円 ) | 3日目 |
8,720円 ( 9,592円 ) | 3日目 |
4,990円 ( 5,489円 ) | 3日目 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 3日目 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 3日目 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
5,160円 ( 5,676円 ) | 3日目 |
5,160円 ( 5,676円 ) | 在庫品1日目当日出荷可能 |
5,160円 ( 5,676円 ) | 3日目 |
5,160円 ( 5,676円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・最高使用温度871℃という高温環境下での使用を実現した高性能カートリッジヒータです
・シース管には耐熱性に優れたインコロイ材を使用し、高い電力密度による優れた熱効率と、堅牢性、長寿命を兼ね備えています
・プラスチック成形や高温金型の加熱など、高い熱量が要求される厳しい条件下での使用に適しています
ご注意
- 在庫品は追加工オプション選択不可です。ご了承ください。
- 規格表内の赤文字は2025年10月に追加した商品です。
- 当ページの価格表は25年7月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格はヒータ本体のみの適用となります。
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1〜10 | 11～ |
| 値引率 | 基準単価 | お見積り |
[ ! ]数量スライド価格はヒータ本体のみの適用となります。
概要・仕様
仕様・概要
■カートリッジヒータ −高温タイプ− の特長
従来よりも高い電力密度で熱効率に優れたカートリッジヒータです。
シース部は耐熱性に優れたインコロイ材を使用しており、堅牢かつ長寿命です。
■使用上の注意
[ ! ]ヒータを大気中で空焼きしないでください。ヒータの発熱部全体または発熱部の一部が被加熱物から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。
[ ! ]絶縁チューブは抜けやすいためご注意ください。
[ ! ]リード線出口付近は130℃以下にしてください。
従来よりも高い電力密度で熱効率に優れたカートリッジヒータです。
シース部は耐熱性に優れたインコロイ材を使用しており、堅牢かつ長寿命です。
■使用上の注意
[ ! ]ヒータを大気中で空焼きしないでください。ヒータの発熱部全体または発熱部の一部が被加熱物から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。
[ ! ]絶縁チューブは抜けやすいためご注意ください。
[ ! ]リード線出口付近は130℃以下にしてください。
商品担当おすすめ
カートリッジヒータ 高温インチタイプ/ミリタイプのレビュー
内製金型の昇温用
4
4.02019/08/28
内製金型の昇温用に組み込んで使用している。配線の根元で短絡する事があり、他のカートリッジヒーターの様に根元を保護する設定...もっと読む
1人が参考にしています。
溶着装置の熱板加熱
5
5.02016/10/24
当日出荷可能品が数多く、予備品を手元にストックしなくても良い
他社製品と寸法規格が同じなのも良い
1人が参考にしています。
実験用の加熱部品
4
4.02016/03/04
短納期なのサイズが豊富でとても助かりました。端子が選べるようになると、もっと使いやすいです。
1人が参考にしています。
樹脂成型のヒーターとして
5
5.02023/05/18
種類が豊富でほぼ希望通りの物が選定出来ました
納期も即日出荷可能で大変助かりました
0人が参考にしています。
シール材の溶着に
5
5.02023/01/31
熱でシールしている装置のヒーターが故障したので交換品として購入。最近は元のメーカー品の調達が困難になっているので、代用品...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qリード線は曲げて使用可能ですか
A
極端に曲げての使用（折り曲げる等）でなければ可能です。ただし、根元部のニッケルピンを何度も屈曲させると折れることがあります
Q家庭用コンセントに繋げて使用しても問題ないか
A
100V仕様であれば接続可能ですが、温度をコントロール・モニタする必要があります。温度調節コントローラMTSCと温度センサMSNDの使用を推奨します
Q並列使用しても問題ないか
A
特に問題ありません。温度調節コントローラ等の端子台に接続する場合、端子は2個までとなります
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
カートリッジヒータカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
カートリッジヒータ 固定タイプ
3.9通常価格(税別)：2,260円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
カートリッジヒータ-L寸･W数･フランジ選択-
4.2通常出荷日:5日目
ミスミ
カートリッジヒータ L型タイプ（均熱、断線防止）Φ6～Φ16
4通常出荷日:5日目～
ミスミ
カートリッジヒータ-L寸･W数･フランジ選択･リード線保護カバー付-
4.3通常出荷日:5日目
ミスミ
カートリッジヒータ均熱タイプ -L寸･W数･フランジ選択-
4通常出荷日:5日目
ミスミ
熱伝導用グリス
4通常価格(税別)：3,280円
通常出荷日:当日出荷可能在庫品1日目
ミスミ
カートリッジヒータ 耐屈曲固定寸タイプ/指定寸タイプ Φ8～Φ18.95
4.3通常価格(税別)：3,880円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
カートリッジヒータL型タイプ -L寸･W数･フランジ選択-
4.5通常出荷日:5日目
ミスミ
カートリッジヒータ 高温インチタイプ/ミリタイプ
4.7通常価格(税別)：4,850円～
通常出荷日:当日出荷可能在庫品1日目～
