ラバーヒータ 角型
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】・最高使用温度200～250℃の角型ラバーヒータです。
- 2018年7月31日より図面の寸法に変更がございます。
変更後図面は こちら をご覧ください。 - MRHSSタイプのみ現在納期8日目出荷になります。
- ラバーヒータ概要ページに記載されている使用上の注意を必ずご参照ください。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
.gif){kind=icon}
TOPに戻る角型
MRHSK（標準固定タイプ）
MRHSS（標準指定タイプ）
MHRHS（高温タイプ）
MRHSK（標準固定タイプ）
MRHSS（標準指定タイプ）
MHRHS（高温タイプ）
センサ付
MRHSSS（標準指定タイプ）
MHRHSS（高温タイプ）
MRHSSS（標準指定タイプ）
MHRHSS（高温タイプ）
（A＝121～399） K熱電対線1000mm 赤（＋）、白（－）
| 寸法 | |
| 条件 | A≧B |
| B≦Dのとき＊1 | |
| 厚さ公差 | ±0.2mm |
| 最小曲げR | 25 |
| 最高使用温度 | |
| 標準固定タイプ | 200℃ |
| 標準指定タイプ | 200℃ |
| 高温タイプ | 250℃ |
＊1：B≦Dのときリード線押さえシートの大きさは
B寸法と同等になります。
（A＝100～120,A≧400の場合）
[ ! ]A＝100～120の場合 E＝20、
A≧400の場合 E＝105となります。
■リード線押さえシート寸法
（ ）内の寸法は参考値となります。
| Type | 電流値A | C | D |
| MRHSK | － | (23) | (30) |
| MRHSS MHRHS MRHSSS MHRHSS | 5A未満 | (25) | (40) |
| 5A～8A未満 | (40) | (40) | |
| 8A～16A | (40) | (100) |
■仕様
| Type | [ M ]材質 | 電圧(V) | W(電力) 許容公差±10% | ||||
| 標準 | 本体 | ：シリコンゴム | 100 200 | 20 30 50 60 80 10~1600 | |||
| リード線 | ：ニッケル (Ni) | ||||||
| リード線被覆 | ：シリコン (MRHSK)、フッソ樹脂 (その他) | ||||||
| K熱電対線被覆 | ：フッ素樹脂 (PFA) | ||||||
| 高温 | 本体 | ：耐熱シリコンゴム | 10~1600 | ||||
| リード線 | ：ニッケル (Ni) | ||||||
| リード線被覆 | ：フッソ樹脂 | ||||||
| K熱電対線被覆 | ：フッ素樹脂 (PFA) | ||||||
規格表
| 型式 | − | A | − | B | − | V | − | W | − | F |
| MRHSK | − | 100 | − | 100 | − | V200 | − | W60 | ||
| MRHSSS | − | 200 | − | 200 | − | V200 | − | W210 | − | F1000 |
■ラバーヒータ（固定タイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]選定時はW（電力）の指定値にご注意ください。W（電力）が少ないと、希望温度に届かない可能性がございます。
[ ! ]ヒータに必要なW（電力）を求める計算式は>>こちらを参照ください。
[ ! ]指定電圧範囲内でご使用ください。電圧範囲外でのご使用は保証対象外となります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | V(電圧) 選択 | W(電力) 許容公差±10% | F(リード線長) | 電力密度 (W/cm2) | ￥基準単価 |
| Type | |||||||
| (角型) MRHSK | 50 | 50 | 100 200 | 20 | 1000 | 0.2≦W/cm2≦0.8 [ ! ]W/cm2＝W/(AB/100) | 4,040 |
| 100 | 50 | 30 | 4,200 | ||||
| 75 | 50 | 4,410 | |||||
| 100 | 60 | 4,520 | |||||
| 125 | 100 | 80 | 4,730 | ||||
| 150 | 100 | 90 | 4,880 |
[ ! ]ヒータに必要なW（電力）を求める計算式は>>こちらを参照ください。
[ ! ]指定電圧範囲内でご使用ください。電圧範囲外でのご使用は保証対象外となります。
■ラバーヒータ（指定タイプ）
[ ! ]選定時はW（電力）の指定値にご注意ください。W（電力）が少ないと、希望温度に届かない可能性がございます。
[ ! ]ヒータに必要なW（電力）を求める計算式は>>こちらを参照ください。
[ ! ]指定電圧範囲内でご使用ください。電圧範囲外でのご使用は保証対象外となります。
| 型式 | 指定1mm単位 | V(電圧) 選択 | W(電力) 指定10W単位 許容公差±10% | F(リード線長) 指定10mm単位 | 電力密度 (W/cm2) | |
| Type | A | B | ||||
| MRHSS MHRHS | 50〜500 | 25〜400 | 100 200 | 10〜1600 | 100〜1000 | 0.2≦W/cm2≦0.8 [ ! ]W/cm2＝W/(AB/100) |
| MRHSSS MHRHSS | 100〜500 | |||||
[ ! ]ヒータに必要なW（電力）を求める計算式は>>こちらを参照ください。
[ ! ]指定電圧範囲内でご使用ください。電圧範囲外でのご使用は保証対象外となります。
追加工
| 型式 | − | A | − | B | − | V | − | W | − | F | − | (TPG・RLE) |
| MRHSS | − | 100 | − | 100 | − | V200 | − | W40 | − | F700 | − | TPG1 |
| MRHSSS | − | 101 | − | 100 | − | V200 | − | W40 | − | F700 | − | RLE1 |
| Alterations | Code | Spec. | No. | ￥/1Code | |
| 両面テープ付 | TPG | ラバーヒータの裏面に両面テープを付けます。 [ ! ]テープは貼り付けて出荷します。テープ厚0.2mm [ ! ]テープ付ラバーヒータの最高使用温度は150℃です。 [ ! ]両面テープの単品購入は不可です。 [ NG ]固定タイプに両面テープ付追加工はできません。 | 1 | A50〜150 | 900 |
| 2 | A151〜300 | 2,600 | |||
| 3 | A301〜500 | 5,500 | |||
| Alterations | Code | Spec. | No. | ￥/1Code |
| 熱電対線 長さ変更 | RLE | 熱電対線の長さを1000mmから 2000mmに変更します。 | 1 | 800 ＊MRHSSSに適用 |
| 2 | 900 ＊MHRHSSに適用 |
ラバーヒータ概要
■特徴
■基本構造
■取付方法
①クランプ ：金属板と被加熱物でラバーヒータを挟みこんで使用します。
（金属板押さえ） ヒータの許容耐面圧力は1.47MP｛a 15kgf/cm2｝です。
②シリコン接着 ：ラバーヒータ専用の接着シリコンをラバーヒータに塗布して
被加熱物に接着します。最高使用温度は180℃です。
③テープ接着 ：ラバーヒータの裏面に両面テープを貼り付け被加熱物に接着します。
最高使用温度は150℃です。
■使用上の注意
[ ! ]定格電圧（V）以上での使用はしないでください。
●柔軟性のある薄いシリコンゴムを使用している為、加熱面へ確実にフィットします。
●加熱面全面に均一な発熱をさせたい場合に適しています。
●ヒータ表面の最高使用可能温度は220℃です。（固定タイプは200℃、高温タイプは 250℃です。）
■基本構造
上下2枚のシリコンゴムシートの間に抵抗エレメントを配し、内部エアーを除去した後に
圧縮プレスし、薄いシート状に一体化した構造となっております。
■取付方法
①クランプ ：金属板と被加熱物でラバーヒータを挟みこんで使用します。
（金属板押さえ） ヒータの許容耐面圧力は1.47MP｛a 15kgf/cm2｝です。
②シリコン接着 ：ラバーヒータ専用の接着シリコンをラバーヒータに塗布して
被加熱物に接着します。最高使用温度は180℃です。
③テープ接着 ：ラバーヒータの裏面に両面テープを貼り付け被加熱物に接着します。
最高使用温度は150℃です。
■使用上の注意
[ ! ]ヒータを大気中で空焼きしないでください。発火等の恐れがあります。
ヒータ取付け面に対して浮いている場合も同様です。
ただし、電力密度が0.5W/cm2以下の場合は常温雰囲気中で空焼きが可能です。
[ ! ]ヒータを金属板と被加熱物で挟みこむ際は、リード線及びリード線押さえシートが
金属板に接触しないようにしてください。
[ ! ]ヒータに穴をあける等の加工は出来ません。また、ラバーに傷がついてしまった際は
使用できません。
[ ! ]定格電圧（V）以上での使用はしないでください。
[ ! ]ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後の
ヒータには、すぐに触れないでください。
[ ! ]被加熱物とヒータ間のすき間が大きいと異常昇温します。ヒータ固定には十分注意が
必要です。
①シリコンゴムシート
②発熱線
③リード線押さえシート
④リード線被覆
⑤リード線
②発熱線
③リード線押さえシート
④リード線被覆
⑤リード線

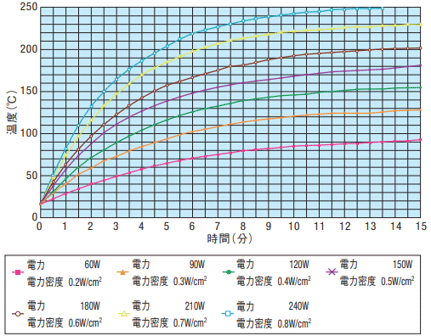

●電力（電力密度）別昇温時間実測データ
| ヒータサイズ | ： | MRHSS（200×150） |
| 被加熱物 | ： | アルミニウム（210×150×1.5） |
| ヒータ取り付け方法 | ： | ラバーヒータ用接着剤にて接着 |
| 温度測定位置 | ： | アルミ表面中央でK熱電対にて測定 |
| 雰囲気温度 | ： | 室温15℃ |
選定方法
■選定方法①ヒータに必要な熱量（W）を決める。
被加熱物の質量、比熱、上昇温度、及び設定温度までの加熱時間から以下の計算式より算出します。
効率は、保温、断熱、ヒータの配置等によって異なるため、正確に
算出することは難しいですが、一般的に0.2～0.5が適当です。
例）100×100×（3mm）の質量が約0.2kgのステンレス材を使用したヒータプレートを、150℃にする場合。
（ヒータプレートが20℃で、設定温度までの上昇時間を15分とする。）
※効率を0.3とした。
※電力（電力密度）別昇温時間実測データ
上記参照
※電力（電力密度）別昇温時間実測データ
上記参照
●ラバーヒータの選定
①ヒータの形状、及び大きさを決めます。
| 例）MRHSS | － | 100 | － | 100 | ||
| （A） | （B） |
②使用される電圧（V）を決めます。
| 例）MRHSS | － | 100 | － | 100 | － | V200 | ||
| （A） | （B） | （V） |
③被加熱物が必要とする熱量（W）を決めます。
| 例）MRHSS | － | 100 | － | 100 | － | V200 | － | W40 | ||
| （A） | （B） | （V） | （W） |
④熱量（W）÷ヒータの大きさ（cm2）が、0.2以上0.8以下（W/cm2）のとき製作可能です。
| ※ |  | ||
例） |  = 0.4 |
⑤リード線の長さを決める。
※角型サーモスタット付タイプ（P.1690）はリード線長さ1000となります。
| 例）MRHSS | － | 100 | － | 100 | － | V200 | － | W40 | － | F700 | ||
| （A） | （B） | （V） | （W） | （F） |
■温度調節コントローラについて
ラバーヒータはすべて単相となりますので、温度調節コントローラ は単相用のMTCS・MTCD・MTCRMからお選びください。
また、1台のコントローラにつなぐことができる枚数は下記例を参考にしてください。
（例）MRHSS－200－200－V100ーW210ーF1000にMTCS（最大許容電流20A）をつなぐ場合
また、1台のコントローラにつなぐことができる枚数は下記例を参考にしてください。
（例）MRHSS－200－200－V100ーW210ーF1000にMTCS（最大許容電流20A）をつなぐ場合
→9枚となります。関連商品
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
5,040円 ( 5,544円 ) | 在庫品1日目当日出荷可能 |
5,040円 ( 5,544円 ) | 在庫品1日目当日出荷可能 |
5,290円 ( 5,819円 ) | 在庫品1日目当日出荷可能 |
5,290円 ( 5,819円 ) | 在庫品1日目当日出荷可能 |
5,420円 ( 5,962円 ) | 在庫品1日目当日出荷可能 |
5,420円 ( 5,962円 ) | 在庫品1日目当日出荷可能 |
5,680円 ( 6,248円 ) | 在庫品1日目当日出荷可能 |
5,680円 ( 6,248円 ) | 在庫品1日目当日出荷可能 |
5,860円 ( 6,446円 ) | 在庫品1日目当日出荷可能 |
5,860円 ( 6,446円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】・最高使用温度200～250℃の角型ラバーヒータです。
ご注意
- 2018年7月31日より図面の寸法に変更がございます。
変更後図面は こちら をご覧ください。 - MRHSSタイプのみ現在納期8日目出荷になります。
- ラバーヒータ概要ページに記載されている使用上の注意を必ずご参照ください。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | ￥基準単価 | |||||||||||||||
| MRHSS | MHRHS | |||||||||||||||
| B25〜50 | B51〜100 | B101〜150 | B151〜200 | B201〜250 | B251〜300 | B301〜350 | B351〜400 | B25〜50 | B51〜100 | B101〜150 | B151〜200 | B201〜250 | B251〜300 | B301〜350 | B351〜400 | |
| 50〜100 | 6,000 | 6,800 | - | - | - | - | - | - | 14,900 | 16,520 | - | - | - | - | - | - |
| 101〜150 | 6,070 | 7,110 | - | - | - | - | - | - | 15,070 | 17,120 | 19,620 | - | - | - | - | - |
| 151〜200 | 6,240 | 7,680 | - | 10,830 | - | - | - | - | 15,400 | 18,230 | 21,330 | 24,430 | - | - | - | - |
| 201〜250 | 6,480 | 8,460 | - | 11,430 | 13,270 | - | - | - | 15,870 | 19,780 | 22,070 | 25,650 | 29,250 | - | - | - |
| 251〜300 | 6,760 | 8,660 | 10,720 | 11,830 | 13,840 | 15,830 | - | - | 16,420 | 20,180 | 24,220 | 26,420 | 30,370 | 34,310 | - | - |
| 301〜350 | 6,940 | 9,190 | 11,030 | 13,160 | 15,420 | 17,670 | 20,100 | - | 16,770 | 20,960 | 24,840 | 29,030 | 33,510 | 37,950 | 42,720 | - |
| 351〜400 | 7,110 | 9,160 | 11,830 | 14,500 | 17,160 | 19,750 | 22,350 | 25,130 | 17,120 | 21,590 | 26,420 | 31,670 | 36,920 | 42,040 | 47,170 | 52,630 |
| 401〜450 | 7,460 | 9,820 | 12,820 | 15,830 | 18,710 | 21,830 | 24,780 | 27,730 | 17,800 | 22,450 | 28,380 | 34,310 | 39,990 | 46,150 | 51,940 | 57,750 |
| 451〜500 | 7,800 | 10,490 | 13,860 | 17,160 | 20,310 | 23,740 | 27,030 | 30,490 | 18,480 | 23,780 | 30,430 | 36,920 | 43,410 | 49,900 | 56,390 | 63,220 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | ￥基準単価 | |||||||||||||||
| MRHSSS | MHRHSS | |||||||||||||||
| B25〜50 | B51〜100 | B101〜150 | B151〜200 | B201〜250 | B251〜300 | B301〜350 | B351〜400 | B25〜50 | B51〜100 | B101〜150 | B151〜200 | B201〜250 | B251〜300 | B301〜350 | B351〜400 | |
| 100〜150 | 12,130 | 13,280 | 14,700 | - | - | - | - | - | 16,700 | 18,020 | 19,650 | - | - | - | - | - |
| 151〜200 | 12,320 | 13,910 | 15,670 | 17,410 | - | - | - | - | 16,920 | 18,740 | 20,760 | 22,770 | - | - | - | - |
| 201〜250 | 12,580 | 14,780 | 16,090 | 18,090 | 20,130 | - | - | - | 17,220 | 19,750 | 21,240 | 23,550 | 25,890 | - | - | - |
| 251〜300 | 12,890 | 15,020 | 17,290 | 18,530 | 21,490 | 24,440 | - | - | 17,580 | 20,010 | 22,630 | 24,060 | 26,620 | 29,170 | - | - |
| 301〜350 | 13,090 | 15,460 | 17,640 | 20,000 | 22,520 | 25,020 | 27,720 | - | 17,800 | 20,520 | 23,030 | 25,750 | 28,640 | 31,520 | 34,620 | - |
| 351〜400 | 13,280 | 15,800 | 18,530 | 21,490 | 24,440 | 27,330 | 30,220 | 33,310 | 18,020 | 20,920 | 24,060 | 27,460 | 30,860 | 34,180 | 37,510 | 41,040 |
| 401〜450 | 13,670 | 16,300 | 19,640 | 22,970 | 26,180 | 29,640 | 32,920 | 36,190 | 18,460 | 21,480 | 25,330 | 29,170 | 32,850 | 36,830 | 40,600 | 44,360 |
| 451〜500 | 14,050 | 17,040 | 20,790 | 24,440 | 28,110 | 31,760 | 35,420 | 39,270 | 18,910 | 22,340 | 26,650 | 30,860 | 35,070 | 39,270 | 43,480 | 47,900 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜10 | 11〜15 | 16〜20 | 21～ |
| 値引率 | 基準単価 | 10％ | 20％ | お見積り |
