カートリッジヒータ発熱部長さ指定タイプ（均熱）Φ6～Φ16

カタログ |P.2-1683

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カートリッジヒータ　固定タイプ

3.9

通常価格(税別)： 2,260円 (税込価格：2,486円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カートリッジヒータ-L寸･W数･フランジ選択-

4.2

通常出荷日：5 日目

【規格追加】新たにΦ5・16を追加、シース部長さや発熱位置の指定範囲が大幅に拡...

詳細情報を確認する

寸法単位
ミリ
最高使用温度 (℃)
600
分類
ヒータ
材質証明書
対象外

ご注意

リード線の耐熱温度に注意し、碍子やリード線は必ず取付穴から出すようにしてください。
当ページの価格表は25年7月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が432型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

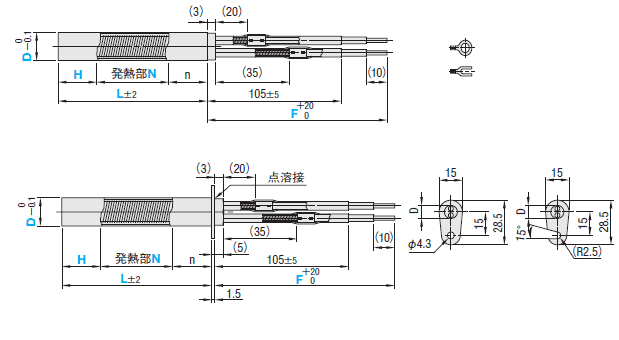

■発熱部長さ指定タイプ

MCHPMCHPA（フランジA形状）
MCHPB（フランジB形状）端子選択N（圧着端子無し）M（丸型圧着端子付）Y（Y型圧着端子付）（A形状）（B形状）

[ ! ]最高使用温度：600℃
[ ! ]最高使用温度はシース部の温度です。リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。
[ ! ]n＝L－H－N≧5

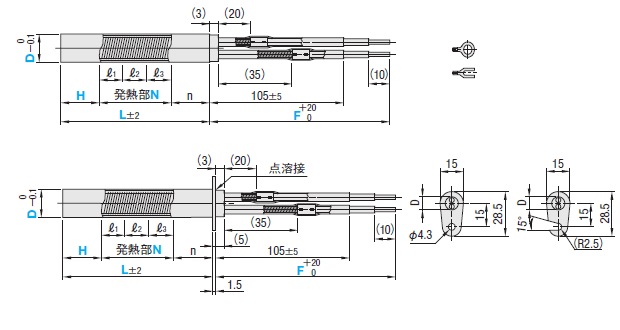

■発熱部長さ指定均熱タイプ

MCHPCMCHPCA（フランジA形状）
MCHPCB（フランジB形状）端子選択N（圧着端子無し）M（丸型圧着端子付）Y（Y型圧着端子付）（A形状）（B形状）

[ M ]材質
本体：SUS304
リード線：下記参照
端子：銅（すずメッキ）

規格表

■発熱部長さ指定タイプ

型式

−

Fリード線

−

端子

リード線種類

長さ

MCHP12

−

300

−

N100

−

V100

−

W350

−

1000

−

■発熱部長さ指定均熱タイプ

型式

−

Fリード線

−

端子

リード線種類

長さ

MCHPCA12

−

300

−

N100

−

V100

−

W350

−

1000

−

■発熱部長さ指定タイプ

型式		L 指定1mm単位	H 指定1mm単位	N 指定1mm単位	V(電圧) 選択	W(電力) 指定10W単位	F(リード線)		端子選択	電力密度 (W/cm²)
Type	D						リード線種類	リード線長さ
MCHP MCHPA MCHPB	6	35〜250	5〜220	25〜240	100	30〜110	B G T M	100〜1000 (指定10mm単位) 2000 3000 4000 5000 (固定寸) ※公差0～＋50	N M Y	2≦W/cm²≦15 [ ! ]W/cm²＝W/｛D x π x N/100｝ (全長ではなく、発熱部Nの電力密度で計算してください)
					200	80〜170
	8	35〜450	5〜420	25〜440	100	30〜600
					200	80〜1200
	10	40〜700	5〜665	30〜690	100	30〜600
					200	50〜1200
	12				100	50〜800
					200	50〜1600
	14				100	50〜800
					200	100〜1600
	16	50〜600	5〜555	40〜590	100	50〜800
					200	100〜1600

[ ! ]L≧H＋N＋5

■発熱部長さ指定均熱タイプ

型式			L 指定1mm単位	H 指定1mm単位	N 指定1mm単位	V(電圧) 選択	W(電力) 指定10W単位	F(リード線)		端子選択	電力密度 (W/cm²)
Type	巻線比	D						リード線種類	リード線長さ
MCHPC MCHPCA MCHPCB	A (1.1:1:1.1) B (1.3:1:1.3)	6	150〜250	5〜105	140〜240	100	80〜500	B G T M	100〜1000 (指定10mm単位) 2000 3000 4000 5000 (固定寸) ※公差0～＋50	N M Y	2≦W/cm²≦15 [ ! ]W/cm²＝W/｛D x π x N/100｝ (全長ではなく、発熱部Nの電力密度で計算してください)
						200	120〜600
		8	150〜450	5〜305	140〜290	100	80〜600
						200	80〜1200
		10	150〜700	5〜555		100	90〜600
						200	90〜1200
		12				100	110〜800
						200	110〜1200
		14				100	130〜800
						200	130〜1600
		16	150〜600	5〜455		100	150〜800
						200	150〜1600

[ ! ]L≧H＋N＋5

■リード線種類

記号	リード線種類	耐熱温度	特長
B	すずメッキ軟銅ガラス編組線	180℃	一般用
G	シリコンゴム＋すずメッキ軟銅線	180℃	耐薬品、耐水用
T	ふっ素樹脂＋ニッケルメッキ軟銅線	260℃	耐薬品、耐水、耐侯用
M	マイカポリイミド巻シリカ＋ニッケル覆銅線	400℃	高耐熱用

■端子種類

記号	端子種類	ねじ呼び
N	圧着端子無し	−
M	裸圧着端子 −丸型−	M4
Y	裸圧着端子 −Y型−	M4

取り付け/固定方法

ヒーター外径と被加熱金属の取り付け穴のクリアランス（すき間）はできるだけ小さくしてください。
ヒーターの実測値に基づいて取り付け穴を加工する場合、片側のクリアランスは0.05mm以下とすることを推奨します。
すべてのヒーターにおいて、取り付け穴はリーマ仕上げを推奨します。
取り付け穴の推奨公差は、ヒーター外径Dに対してH7公差としてください。
ヒーターと被加熱物との密着度は、ヒーターの寿命に大きく影響します。

※クリアランスが片側0.05mmを超える場合、発熱効率の低下や空焼きによる焼損リスクが高まります。
また、クリアランスが大きいと昇温時間が長くなり、温度制御の応答性（レスポンス）が低下する原因となります。
※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。

・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する

■使用例

スポットシールなど、先端部のみを
加熱したい場合などにご使用いただけます。

使用上の注意

■定格電圧（V）以外での使用

定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。

■カードリッジヒータの寿命

使用環境によって寿命は変わるため明確な基準等はありません。
カートリッジヒータが使用不可となる理由は基本的に下記2点が挙げられます。

原因	①ニクロム線またはリード線が断線	②シース（保護管）がダメージを受け、穴・亀裂・浸水が発生
例	・リード線への繰り返しの曲げなどによる外力の影響。	・化学的・物理的に穴が開き、異常加熱で断線。
	・定格電流値以上の電流を加えた場合。	・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。
	・使用温度上限で使用し、内部ニクロム線が細くなった場合。	・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。

※ヒータ部分が断線した場合、修復はできません。危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。

■リード線を曲げる場合

・極端に曲げての使用（折り曲げる等）でなければ可能です。
リード線やターミナルピンを何度も屈曲させると折れる可能性があります。
リード線を根本で曲げる場合は下記商品をご選定ください。

耐屈曲タイプ	L型タイプ

■リード線を延長/短縮する場合

下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。

・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取り付けご使用ください。

■その他注意点

ヒーターを大気中で空焼きしないでください。
発熱部全体、またはその一部が被加熱物から露出した状態で使用すると、異常発熱による断線や発火の恐れがあります。
（ヒータ発熱部の両端から5mmは完全に金属ブロックに収め、発熱部が大気中に出ない様にしてください。）
リード線出口付近は130℃以下にしてください。
被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
真空中ではご使用いただけません。
