カートリッジヒータ 撚り線タイプ（均熱）Φ8～Φ16

規格表

商品概要

■カートリッジヒータ ー撚り線タイプーの特長

●断線しにくいヒータ

• 断線防止・内部結線型カートリッジヒータは、ヒータシース部内で発熱線とニッケル撚り線を 接続し、シース外部でニッケル撚り線とリード線を結線しております。
• 外部にニッケルピンが露出されない為、従来より曲げに強くなりました。

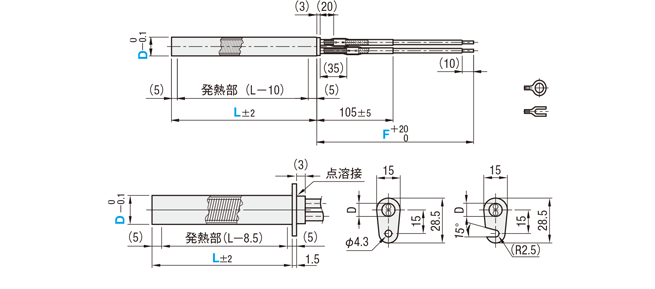

■基本構造



取り付け/固定方法

• ヒーター外径と被加熱金属の取り付け穴のクリアランス（すき間）はできるだけ小さくしてください。
  ヒーターの実測値に基づいて取り付け穴を加工する場合、片側のクリアランスは0.05mm以下とすることを推奨します。
• すべてのヒーターにおいて、取り付け穴はリーマ仕上げを推奨します。
• 取り付け穴の推奨公差は、ヒーター外径Dに対してH7公差としてください。
• ヒーターと被加熱物との密着度は、ヒーターの寿命に大きく影響します。

・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する



■使用例



使用上の注意

■リード線を曲げる場合

従来品より曲げに強い商品ですが、下記点に注意しご使用ください。

• ニッケル撚り線+リード線部を何度も曲げないようにしてください。（繰り返し曲げないでください。）
• ニッケル撚り線+リード線部を引っ張らないでください。（無理に引っ張ると切れます。）
• 曲げる際は撚り線がむき出しにならないように注意してください。
• 碍子に荷重がかからないようにしてください。

■定格電圧（V）以外での使用

定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。

■カードリッジヒータの寿命

使用環境によって寿命は変わるため明確な基準等はありません。
カートリッジヒータが使用不可となる理由は基本的に下記2点が挙げられます。

※ヒータ部分が断線した場合、修復はできません。 危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。

■リード線を延長/短縮する場合

下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。

・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取り付けご使用ください。

■その他注意点

• ヒーターを大気中で空焼きしないでください。
  発熱部全体、またはその一部が被加熱物から露出した状態で使用すると、異常発熱による断線や発火の恐れがあります。
• リード線出口付近は130℃以下にしてください。
• 被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
• ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
• ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
• 真空中ではご使用いただけません。
