カートリッジヒータ温度センサ一体型タイプ Φ8～15.77（ストレート/L型）

カタログ |P.2-127-2021

通常単価(税別): -

税込単価: -

通常出荷日：8日目

【特長】・ヒータと温度センサをシース内で一体化しており、省スペースで使用できます・ヒータ自体の過昇を防...

詳細を確認

55.0

【規格追加】ストレート型にΦ9.42、Φ12.6、Φ14、Φ15.77追加（2026/2/3時点）
規格表内の赤文字は26年1月に追加した商品です。
【規格追加】L型を追加（2026/2/3時点）
碍子部分はD寸の公差適用外になります。
取り付け穴はヒーター外径Dに対してH7公差のリーマ仕上げを推奨します。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

エコノミーシリーズ

ミスミ

【エコノミーシリーズ】 RoHS対応カートリッジヒータセンサー付タイプ

通常価格(税別)： 7,940円 (税込価格：8,734円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

カートリッジヒータ取付ボルト

通常価格(税別)： 1,040円 (税込価格：1,144円)

通常出荷日：在庫品1日目

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■スタンダードタイプ

・ストレート型

MCHSSS（感熱部先端タイプ）
MCHSSC（感熱部中央タイプ）

（リード線保護無し）

・端子種類

記号	端子種類	ねじ呼び
M	圧着端子 -丸型-	M4
Y	圧着端子 -Y型-	M4

C（SUS製フレキチューブ）

・端子種類

記号	端子種類	ねじ呼び
M	圧着端子 -丸型-	M4
Y	圧着端子 -Y型-	M4

■スタンダードタイプ

・Ｌ型

MCHSSSL（感熱部先端タイプ）
MCHSSCL（感熱部中央タイプ）

（リード線保護無し）

・端子種類

記号	端子種類	ねじ呼び
M	圧着端子 -丸型-	M4
Y	圧着端子 -Y型-	M4

■均熱タイプ

・ストレート型

MCHSSSC（感熱部先端タイプ）
MCHSSCC（感熱部中央タイプ）

（リード線保護無し）

・端子種類

記号	端子種類	ねじ呼び
M	圧着端子 -丸型-	M4
Y	圧着端子 -Y型-	M4

C（SUS製フレキチューブ）

・端子種類

記号	端子種類	ねじ呼び
M	圧着端子 -丸型-	M4
Y	圧着端子 -Y型-	M4

[ ! ]最高使用温度：600℃
[ ! ]最高使用温度はシース部の温度です。リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。

材質[ M ]					リード線耐熱温度	熱電対耐熱温度	測温範囲
本体	端子	リード線	リード線被覆	K熱電対被覆	リード線耐熱温度	熱電対耐熱温度	測温範囲
SUS304相当	銅	ニッケル(Ni)	ガラス編組	ガラス編組	180℃	180℃	0～600℃

D公差　※公差は発熱部での値となります。

D					公差
8 10 12 14					-0.02 -0.08

9.42　12.6　15.77					+0.05 0

		ℓ1	ℓ2	ℓ3
長さ比率		1	1	1
巻数比＊	A	1.1	1	1.1
巻数比＊	B	1.3	1	1.3

＊ニクロム線の巻数の比率

[ ! ]発熱部の長さが3の倍数にならない場合、
長さの比率は調整の上、1：1：1に近似させて製作します。

規格表

型式	−	L	−	V	−	W	−	リード線保護	−	圧着端子
MCHSSC10	−	170	−	V200	−	W450	−	C	−	Y
MCHSSS12	−	300	−	V110	−	W300
MCHSSSL12.6	−	120	−	V100	−	W200
MCHSSSCA9.42	−	205	−	V220	−	W600			−	M

・商品概要は

こちら。
・選定サポート情報は

こちら。
・取り付け/固定方法については

こちら。
・その他使用上の注意については

こちら をご参照ください。
・カートリッジヒータ　概要は>>こちらをご参照ください。

・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■スタンダードタイプ

型式		L 指定5mm単位	V（電圧）選択	W（電力）指定10W単位	リード線保護選択	圧着端子選択	F （リード線長）	電力密度（W/cm^２）
Type	D
感熱部先端タイプ MCHSSS MCHSSSL 感熱部中央タイプ MCHSSC MCHSSCL	8	50～300	100	50～600	（リード線保護無し）指示不要（SUS製フレキチューブ） C*	（圧着端子無し）指示不要（圧着端子丸型） M （圧着端子Y型） Y	250	2≦W/cm^２≦15 [ ! ]W/cm^２=W/{Dπ(L-15)/100} （全長ではなく、発熱部の電力密度で計算してください）
			110
			200	70～1000
			220	90～1000
	9.42 (3/8インチ)		100	50～600
			110
			200	90～1100
			220	110～1100
	10		100	50～600
			110
			200	110～1200
			220	130～1200
	12		100	50～800
			110
			200	140～1500
			220	160～1500
	12.6 (1/2インチ)		100	50～800
			110
			200	140～1500
			220	160～1500
	14		100	50～800
			110
			200	140～1600
			220	160～1600
	15.77 (5/8インチ)		100	50～800
			110
			200	160～1600
			220	180～1600

＊ストレート型 D：8、10、12のみリード線保護選択可能
・規格表内の赤文字は26年1月に追加した商品です。

■均熱タイプ
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			L 指定5mm単位	V（電圧）選択	W（電力）指定10W単位	リード線保護選択	圧着端子選択	F （リード線長）	電力密度（W/cm^２）
Type	巻線比	D
MCHSSSC （感熱部先端タイプ） MCHSSCC （感熱部中央タイプ）	A (1.1:1:1.1) B (1.3:1:1.3)	8	150～300	100	70～600	（リード線保護無し）指示不要（SUS製フレキチューブ） C*	（圧着端子無し）指示不要（圧着端子丸型） M （圧着端子Y型） Y	250	2≦W/cm^２≦15 [ ! ]W/cm²=W/{Dπ(L-15)/100} （全長ではなく、発熱部の電力密度で計算してください）
				110
				200	70～1000
				220
		9.42 (3/8インチ)		100	80～600
				110
				200	80～1000
				220
		10		100	90～600
				110
				200	90～1000
				220
		12		100	110～600
				110
				200	110～1200
				220
		12.6 (1/2インチ)		100	110～600
				110
				200	110～1200
				220
		14		100	130～600
				110
				200	130～1200
				220
		15.77 (5/8インチ)		100	140～600
				110
				200	140～1200
				220

＊ストレート型 D：8、10、12のみリード線保護選択可能
・規格表内の赤文字は26年1月に追加した商品です。

商品概要

■特長

カートリッジヒータに、K型熱電対を内蔵したものです。
ヒータと温度センサを一体化した為、省スペースで使用できます。
ヒータ自体の過昇を防止し、かつ的確な温度コントロールができます。

●センサ付カートリッジヒータ昇温度実測データ
カートリッジヒータ　センサ付タイプ関連画像1_商品概要

使用ヒータ　：MCHSSS8－60－V100－W130
(電力密度：10W/cm²)

被加熱物　　：SS400（50×50×70）
温度測定位置：ブロック各面中央部

センサ付カートリッジヒータ昇温度実測データ

※上記デー夕は、ヒータ自体の温度と被加熱物との温度差を示したものです。

■均熱タイプの特長
・一本のカートリッジヒータ内でニクロム線の巻数比を変えたヒータです。
・従来のカートリッジヒータより、被加熱物の温度ムラが小さくなります。
従来のカートリッジヒータとの比較

	従来のカートリッジヒータ	カートリッジヒータ均熱タイプ(MCHC)
ヒータ各部のニクロム線の巻き方	均一	中央部(ℓ2)の巻数が少ない
ヒータ各部の容量	均一	中央部(ℓ2)の容量が低い
被加熱物の温度分布傾向	ヒータ中央付近にあたる部分が相対的に高温になる(温度ムラ)場合あり＊	従来のヒータより、バランスのよい温度分布となる(均熱効果)

＊ヒータ中央にあたる部分は、放熱しにくく熱がこもるため、高温になりやすくなっております。

・従来より高い均熱効果が必要な場合に有効なヒータです。

（例）溶着シール用熱板、刻印加熱、ローラ加熱、ゴム溶着機械の熱板等

■選定のポイント
・金属ブロックの加熱に必要なヒータの総ワット数をもとめます。
・ニクロム線の分布比率をAタイプ、Bタイプから選択します。

⇒ Aタイプ：被加熱物の若干の温度ムラを改善したい場合

⇒ Bタイプ：被加熱物の両端の温度が明らかに低い場合

いずれのタイプを用いても温度ムラが解消できない場合もあります。

■使用上の注意

[ ! ]ヒータを大気中で空焼きしないでください。ヒータの発熱部全体または発熱部の一部が被加熱物
から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。

[ ! ]本製品は、従来のカートリッジヒータと比較して、均熱効果が向上しますが、被加熱物の完全な均
熱を保証するものではありません。使用条件によっては、均熱効果がほとんど見られない場合もご
ざいます。

[ ! ]使用条件のわずかな違い（被加熱物の形状、大きさ、空気の流れ等）によっても均熱効果には差
がでるため、同一の型式の商品であっても、均熱効果の復元性は保証できません。

[ ! ]リード線出口付近は、130℃以下でご使用ください。

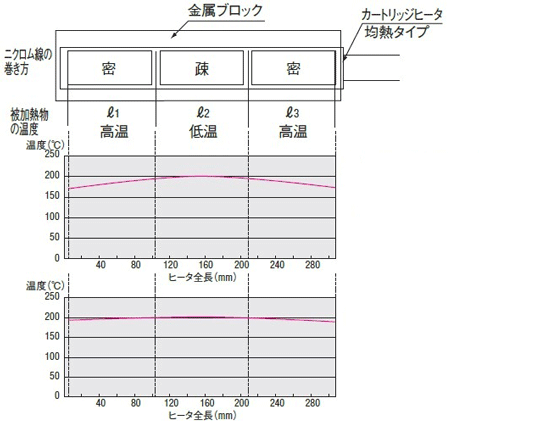

■カートリッジヒータ均熱タイプ温度分布実測データ

●発熱部を三分割して、ニクロム線の巻き方を変えています。

●従来のカートリッジヒータに比べ、l2の温度が低くなるため温度
分布のバランスがよくなります。

従来のカートリッジヒータ（例）
MCHXA12－300－V100
　－W600－B100－N
　（電力密度5.5W/cm2）均熱タイプのカートリッジヒータ（例）
MCHCA12－300－V100
　－W600－B100－N
　（電力密度5.5W/cm2）被加熱物：SUS303（30×30×300）
温度測定位置：l1、l2、l3各面中央部

規格表に戻る

技術情報

K熱電対の規準熱起電力単位（μV）

温度（℃）	-100	-90	-80	-70	-60	-50	-40	-30	-20	-10	0
-300				-6,458	-6,441	-6,404	-6,344	-6,262	-6,158	-6,035	-5,891
-200	-5,891	-5,730	-5,550	-5,354	-5,141	-4,913	-4,669	-4,411	-4,138	-3,852	-3,554
-100	-3,554	-3,243	-2,290	-2,587	-2,243	-1,889	-1,527	-1,156	-778	-392	0
温度（℃）	0	10	20	30	40	50	60	70	80	90	100
0	0	397	798	1,203	1,612	2,023	2,436	2,851	3,267	3,628	4,096
100	4,096	4,509	4,920	5,328	5,735	6,138	6,540	6,941	7,340	7,739	8,138
200	8,138	8,539	8,940	9,343	9,747	10,153	10,561	10,971	11,382	11,795	12,209
300	12,209	12,624	13,040	13,457	13,874	14,293	14,713	15,133	15,554	15,975	16,397
400	16,397	16,820	17,243	17,667	18,091	18,516	18,941	19,366	19,792	20,218	20,644
500	20,644	21,071	21,497	21,924	22,350	22,776	23,203	23,629	24,055	24,480	24,905
600	24,905	25,330	25,755	26,179	26,602	27,025	27,447	27,869	28,289	28,710	29,129
700	29,129	29,548	29,965	30,382	30,798	31,213	31,628	32,041	32,453	32,865	33,275
800	33,275	33,685	34,093	34,501	34,908	35,313	35,718	36,121	36,524	36,925	37,326
900	37,326	37,725	38,124	38,522	38,918	39,314	39,708	40,101	40,494	40,885	41,276
1,000	41,276	41,665	42,053	42,440	42,826	43,211	43,595	43,978	44,494	44,740	45,119
1,100	45,119	45,497	45,873	46,249	46,623	46,995	47,367	47,737	48,105	48,473	48,838
1,200	48,838	49,202	49,565	49,926	50,286	50,644	51,000	51,355	51,708	52,060	52,410
1,300	52,410	52,759	53,106	53,451	53,795	54,138	54,479	54,819

JIS C1602 : 2015 附属書A（参考）
[ ! ]本品のセンサはK型熱電対で電圧出力です。青(－)、赤(+)の極性を正しく温度調節器/温度調節コントローラなどに接続してください。
[ ! ]ヒータ電源は定格電圧(V)であればAC/DCどちらでも使用可能です。

選定サポート情報

①ヒータに必要な熱量（W）を決める。

被加熱物の質量、比熱、上昇温度、及び設定温度までの加熱時間から以下の計算式によって算出します。

ヒータに必要な熱量(kW)＝非加熱物の質量(kg)×非加熱物の比熱8kcal/kg℃）×上昇温度(℃) 860×加熱時間(h)×効率(η)

効率（η）は、保温、断熱、ヒータの配置等によって異なるため、正確に算出することは難しいですが、一般的には0.2～0.5位が適当です。

主な材質の比重・比熱

材質	比重（g/cm3）	比熱（kcal/kg℃）
アルミニウム（A7075P系）	2.8	0.23
鋼	7.85	0.113
ステンレス	7.82	0.11
黄銅	8.7	0.1

例） 200×100×50（mm）の質量が約8kgのステンレス材を使用したヒータブロックを、 180℃にする場合。
（ヒータブロックが20℃で、設定温度までの加熱時間を30分とする。）

ヒータに必要な熱量(kW)＝ 8×0.11×(180－20) 860×0.5×0.3 ＝1.1(kW)
＝1100(W)
※効率を0.3とした。
※下記電力(電力密度)別昇温時間実測データ参照

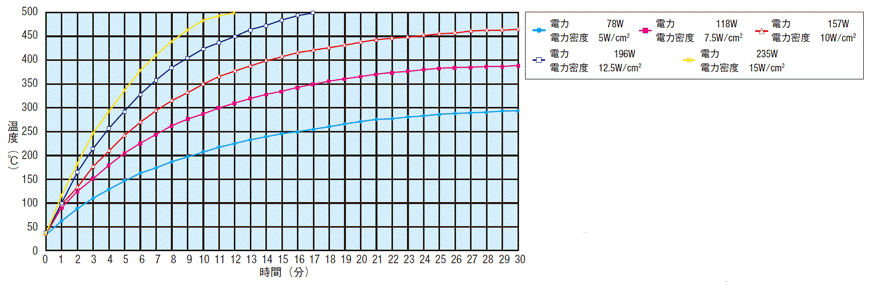

電力（電力密度）別昇温時間実測データ

※使用ヒータ：径φ10、長さ65mm（発熱部50mm）
※被加熱物　：アルミニウム（60×50×20）
※温度はアルミニウムの中央表面温度

さらに②ヒータの本数と熱量(W)、カートリッジヒータの選定など詳しい情報は>>こちら　「カートリッジヒータ　概要」を参照ください。

規格表に戻る

取り付け/固定方法

ヒーター外径と被加熱金属の取り付け穴のクリアランス（すき間）はできるだけ小さくしてください。
ヒーターの実測値に基づいて取り付け穴を加工する場合、片側のクリアランスは0.05mm以下とすることを推奨します。
すべてのヒーターにおいて、取り付け穴はリーマ仕上げを推奨します。
取り付け穴の推奨公差は、ヒーター外径Dに対してH7公差としてください。
ヒーターと被加熱物との密着度は、ヒーターの寿命に大きく影響します。

※クリアランスが片側0.05mmを超える場合、発熱効率の低下や空焼きによる焼損リスクが高まります。
また、クリアランスが大きいと昇温時間が長くなり、温度制御の応答性（レスポンス）が低下する原因となります。
※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。

・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する

■使用例

規格表に戻る

使用上の注意

■定格電圧（V）以外での使用

定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。

■カードリッジヒータの寿命

使用環境によって寿命は変わるため明確な基準等はありません。
カートリッジヒータが使用不可となる理由は基本的に下記2点が挙げられます。

原因	①ニクロム線またはリード線が断線	②シース（保護管）がダメージを受け、穴・亀裂・浸水が発生
例	・リード線への繰り返しの曲げなどによる外力の影響。	・化学的・物理的に穴が開き、異常加熱で断線。
	・定格電流値以上の電流を加えた場合。	・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。
	・使用温度上限で使用し、内部ニクロム線が細くなった場合。	・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。

※ヒータ部分が断線した場合、修復はできません。危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。

■リード線を延長/短縮する場合

下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。

・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取付けご使用ください。

■その他注意点

ヒーターを大気中で空焼きしないでください。
発熱部全体、またはその一部が被加熱物から露出した状態で使用すると、異常発熱による断線や発火の恐れがあります。
熱電対で測定する温度はヒータ自体の温度です。
被加熱物の温度を測定する場合には、別途センサを取付ける必要があります。
被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
リード線出口付近は130℃以下にしてください。
真空中ではご使用いただけません。

規格表に戻る

型番リスト

表示件数

型番

MCHSSC8-[50-300/5]-V[100,110,200,220]-W[50-1000/10]

MCHSSC9.42-[50-300/5]-V[100,110,200,220]-W[50-1100/10]

MCHSSC10-[50-300/5]-V[100,110,200,220]-W[50-1200/10]

MCHSSC12-[50-300/5]-V[100,110,200,220]-W[50-1500/10]

MCHSSC12.6-[50-300/5]-V[100,110,200,220]-W[50-1500/10]

MCHSSC14-[50-300/5]-V[100,110,200,220]-W[50-1600/10]

MCHSSC15.77-[50-300/5]-V[100,110,200,220]-W[50-1600/10]

MCHSSCCA8-[150-300/5]-V[100,110,200,220]-W[70-1000/10]

MCHSSCCA9.42-[150-300/5]-V[100,110,200,220]-W[80-1000/10]

MCHSSCCA10-[150-300/5]-V[100,110,200,220]-W[90-1000/10]

MCHSSCCA12-[150-300/5]-V[100,110,200,220]-W[110-1200/10]

MCHSSCCA12.6-[150-300/5]-V[100,110,200,220]-W[110-1200/10]

MCHSSCCA14-[150-300/5]-V[100,110,200,220]-W[130-1200/10]

MCHSSCCA15.77-[150-300/5]-V[100,110,200,220]-W[140-1200/10]

MCHSSCCB8-[150-300/5]-V[100,110,200,220]-W[70-1000/10]

MCHSSCCB9.42-[150-300/5]-V[100,110,200,220]-W[80-1000/10]

MCHSSCCB10-[150-300/5]-V[100,110,200,220]-W[90-1000/10]

MCHSSCCB12-[150-300/5]-V[100,110,200,220]-W[110-1200/10]

MCHSSCCB12.6-[150-300/5]-V[100,110,200,220]-W[110-1200/10]

MCHSSCCB14-[150-300/5]-V[100,110,200,220]-W[130-1200/10]

MCHSSCCB15.77-[150-300/5]-V[100,110,200,220]-W[140-1200/10]

MCHSSCL8-[50-300/5]-V[100,110,200,220]-W[50-1000/10]

MCHSSCL9.42-[50-300/5]-V[100,110,200,220]-W[50-1100/10]

MCHSSCL10-[50-300/5]-V[100,110,200,220]-W[50-1200/10]

MCHSSCL12-[50-300/5]-V[100,110,200,220]-W[50-1500/10]

MCHSSCL12.6-[50-300/5]-V[100,110,200,220]-W[50-1500/10]

MCHSSCL14-[50-300/5]-V[100,110,200,220]-W[50-1600/10]

MCHSSCL15.77-[50-300/5]-V[100,110,200,220]-W[50-1600/10]

MCHSSS8-[50-300/5]-V[100,110,200,220]-W[50-1000/10]

MCHSSS9.42-[50-300/5]-V[100,110,200,220]-W[50-1100/10]

MCHSSS10-[50-300/5]-V[100,110,200,220]-W[50-1200/10]

MCHSSS12-[50-300/5]-V[100,110,200,220]-W[50-1500/10]

MCHSSS12.6-[50-300/5]-V[100,110,200,220]-W[50-1500/10]

MCHSSS14-[50-300/5]-V[100,110,200,220]-W[50-1600/10]

MCHSSS15.77-[50-300/5]-V[100,110,200,220]-W[50-1600/10]

MCHSSSCA8-[150-300/5]-V[100,110,200,220]-W[70-1000/10]

MCHSSSCA9.42-[150-300/5]-V[100,110,200,220]-W[80-1000/10]

MCHSSSCA10-[150-300/5]-V[100,110,200,220]-W[90-1000/10]

MCHSSSCA12-[150-300/5]-V[100,110,200,220]-W[110-1200/10]

MCHSSSCA12.6-[150-300/5]-V[100,110,200,220]-W[110-1200/10]

MCHSSSCA14-[150-300/5]-V[100,110,200,220]-W[130-1200/10]

MCHSSSCA15.77-[150-300/5]-V[100,110,200,220]-W[140-1200/10]

MCHSSSCB8-[150-300/5]-V[100,110,200,220]-W[70-1000/10]

MCHSSSCB9.42-[150-300/5]-V[100,110,200,220]-W[80-1000/10]

MCHSSSCB10-[150-300/5]-V[100,110,200,220]-W[90-1000/10]

MCHSSSCB12-[150-300/5]-V[100,110,200,220]-W[110-1200/10]

MCHSSSCB12.6-[150-300/5]-V[100,110,200,220]-W[110-1200/10]

MCHSSSCB14-[150-300/5]-V[100,110,200,220]-W[130-1200/10]

MCHSSSCB15.77-[150-300/5]-V[100,110,200,220]-W[140-1200/10]

MCHSSSL8-[50-300/5]-V[100,110,200,220]-W[50-1000/10]

MCHSSSL9.42-[50-300/5]-V[100,110,200,220]-W[50-1100/10]

MCHSSSL10-[50-300/5]-V[100,110,200,220]-W[50-1200/10]

MCHSSSL12-[50-300/5]-V[100,110,200,220]-W[50-1500/10]

MCHSSSL12.6-[50-300/5]-V[100,110,200,220]-W[50-1500/10]

MCHSSSL14-[50-300/5]-V[100,110,200,220]-W[50-1600/10]

MCHSSSL15.77-[50-300/5]-V[100,110,200,220]-W[50-1600/10]

寸法単位

径

(φ)

径

(φ)

長さ

(mm)

電圧

(V)

定格容量

(W)

感熱部位置

ニクロム線巻数比

タイプ

RoHS?

最小発注数量

ミリ	～8	8	50 ～ 300	100 ～ 220	50 ～ 1000	感熱部中央タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
インチ	8.1～9.9	9.42	50 ～ 300	100 ～ 220	50 ～ 1100	感熱部中央タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
ミリ	10	10	50 ～ 300	100 ～ 220	50 ～ 1200	感熱部中央タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
ミリ	11～13.9	12	50 ～ 300	100 ～ 220	50 ～ 1500	感熱部中央タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
インチ	11～13.9	12.6	50 ～ 300	100 ～ 220	50 ～ 1500	感熱部中央タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
ミリ	14～	14	50 ～ 300	100 ～ 220	50 ～ 1600	感熱部中央タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
インチ	14～	15.77	50 ～ 300	100 ～ 220	50 ～ 1600	感熱部中央タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
ミリ	～8	8	150 ～ 300	100 ～ 220	70 ～ 1000	感熱部中央タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
インチ	8.1～9.9	9.42	150 ～ 300	100 ～ 220	80 ～ 1000	感熱部中央タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
ミリ	10	10	150 ～ 300	100 ～ 220	90 ～ 1000	感熱部中央タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
ミリ	11～13.9	12	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部中央タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
インチ	11～13.9	12.6	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部中央タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
ミリ	14～	14	150 ～ 300	100 ～ 220	130 ～ 1200	感熱部中央タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
インチ	14～	15.77	150 ～ 300	100 ～ 220	140 ～ 1200	感熱部中央タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
ミリ	～8	8	150 ～ 300	100 ～ 220	70 ～ 1000	感熱部中央タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
インチ	8.1～9.9	9.42	150 ～ 300	100 ～ 220	80 ～ 1000	感熱部中央タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
ミリ	10	10	150 ～ 300	100 ～ 220	90 ～ 1000	感熱部中央タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
ミリ	11～13.9	12	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部中央タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
インチ	11～13.9	12.6	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部中央タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
ミリ	14～	14	150 ～ 300	100 ～ 220	130 ～ 1200	感熱部中央タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
インチ	14～	15.77	150 ～ 300	100 ～ 220	140 ～ 1200	感熱部中央タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
ミリ	～8	8	50 ～ 300	100 ～ 220	50 ～ 1000	感熱部中央タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
インチ	8.1～9.9	9.42	50 ～ 300	100 ～ 220	50 ～ 1100	感熱部中央タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
ミリ	10	10	50 ～ 300	100 ～ 220	50 ～ 1200	感熱部中央タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
ミリ	11～13.9	12	50 ～ 300	100 ～ 220	50 ～ 1500	感熱部中央タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
インチ	11～13.9	12.6	50 ～ 300	100 ～ 220	50 ～ 1500	感熱部中央タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
ミリ	14～	14	50 ～ 300	100 ～ 220	50 ～ 1600	感熱部中央タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
インチ	14～	15.77	50 ～ 300	100 ～ 220	50 ～ 1600	感熱部中央タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
ミリ	～8	8	50 ～ 300	100 ～ 220	50 ～ 1000	感熱部先端タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
インチ	8.1～9.9	9.42	50 ～ 300	100 ～ 220	50 ～ 1100	感熱部先端タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
ミリ	10	10	50 ～ 300	100 ～ 220	50 ～ 1200	感熱部先端タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
ミリ	11～13.9	12	50 ～ 300	100 ～ 220	50 ～ 1500	感熱部先端タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
インチ	11～13.9	12.6	50 ～ 300	100 ～ 220	50 ～ 1500	感熱部先端タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
ミリ	14～	14	50 ～ 300	100 ～ 220	50 ～ 1600	感熱部先端タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
インチ	14～	15.77	50 ～ 300	100 ～ 220	50 ～ 1600	感熱部先端タイプ	通常（巻線比均一）	ストレート型スタンダードタイプ	10	1個
ミリ	～8	8	150 ～ 300	100 ～ 220	70 ～ 1000	感熱部先端タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
インチ	8.1～9.9	9.42	150 ～ 300	100 ～ 220	80 ～ 1000	感熱部先端タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
ミリ	10	10	150 ～ 300	100 ～ 220	90 ～ 1000	感熱部先端タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
ミリ	11～13.9	12	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部先端タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
インチ	11～13.9	12.6	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部先端タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
ミリ	14～	14	150 ～ 300	100 ～ 220	130 ～ 1200	感熱部先端タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
インチ	14～	15.77	150 ～ 300	100 ～ 220	140 ～ 1200	感熱部先端タイプ	1.1:1:1.1	ストレート型均熱タイプ	10	1個
ミリ	～8	8	150 ～ 300	100 ～ 220	70 ～ 1000	感熱部先端タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
インチ	8.1～9.9	9.42	150 ～ 300	100 ～ 220	80 ～ 1000	感熱部先端タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
ミリ	10	10	150 ～ 300	100 ～ 220	90 ～ 1000	感熱部先端タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
ミリ	11～13.9	12	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部先端タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
インチ	11～13.9	12.6	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部先端タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
ミリ	14～	14	150 ～ 300	100 ～ 220	130 ～ 1200	感熱部先端タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
インチ	14～	15.77	150 ～ 300	100 ～ 220	140 ～ 1200	感熱部先端タイプ	1.3:1:1.3	ストレート型均熱タイプ	10	1個
ミリ	～8	8	50 ～ 300	100 ～ 220	50 ～ 1000	感熱部先端タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
インチ	8.1～9.9	9.42	50 ～ 300	100 ～ 220	50 ～ 1100	感熱部先端タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
ミリ	10	10	50 ～ 300	100 ～ 220	50 ～ 1200	感熱部先端タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
ミリ	11～13.9	12	50 ～ 300	100 ～ 220	50 ～ 1500	感熱部先端タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
インチ	11～13.9	12.6	50 ～ 300	100 ～ 220	50 ～ 1500	感熱部先端タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
ミリ	14～	14	50 ～ 300	100 ～ 220	50 ～ 1600	感熱部先端タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個
インチ	14～	15.77	50 ～ 300	100 ～ 220	50 ～ 1600	感熱部先端タイプ	通常（巻線比均一）	L型スタンダードタイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	E-MCHSSS8-50-V220-W80
- ( - )	8日目	-
- ( - )	8日目	E-MCHSSS10-50-V220-W90
- ( - )	8日目	E-MCHSSS12-50-V220-W90
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-
- ( - )	8日目	-

基本情報

【特長】
・ヒータと温度センサをシース内で一体化しており、省スペースで使用できます
・ヒータ自体の過昇を防止し、かつ的確な温度コントロールができます
・使用環境に合わせて、形状はストレートとL型からお選びいただけます

ご注意

【規格追加】ストレート型にΦ9.42、Φ12.6、Φ14、Φ15.77追加（2026/2/3時点）
規格表内の赤文字は26年1月に追加した商品です。
【規格追加】L型を追加（2026/2/3時点）
碍子部分はD寸の公差適用外になります。
取り付け穴はヒーター外径Dに対してH7公差のリーマ仕上げを推奨します。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■ストレート型

D	¥ヒータ本体　基準単価					¥リード線保護追加価格（本体＋）	¥端子追加価格（本体＋）
	スタンダードタイプ MCHSSS（感熱部先端） MCHSSC（感熱部中央）			均熱タイプ MCHSSSC（感熱部先端） MCHSSCC（感熱部中央）
	L50～ 100	L101～ 200	L201～ 300	L150～ 200	L201～ 300	C	M	Y
8	15,360	16,450	18,600	18,100	20,450	4,200	360	360

9.42 (3/8インチ)	10,560	11,010	12,360	12,150	13,660	ー

10	15,970	17,050	19,210	18,770	21,140	4,200

12	16,450	17,520	19,970	19,270	21,970

12.6 (1/2インチ)	11,240	11,910	13,440	13,160	14,860	ー

14	11,340	12,150	13,550	13,420	14,980

15.77 (5/8インチ)	11,780	12,540	13,880	13,850	15,350

■L型

D	¥ヒータ本体　基準単価			¥端子追加価格（本体＋）
	スタンダードタイプ MCHSSSL（感熱部先端） MCHSSCL（感熱部中央）			¥端子追加価格（本体＋）
	L50～ 100	L101～ 200	L201～ 300	M	Y
8	11,990	12,660	14,010	360	360
9.42 (3/8インチ)	12,320	12,730	14,080
10	12,380	13,050	14,390
12	12,660	13,330	14,870
12.6 (1/2インチ)	12,960	13,630	15,160
14	13,060	13,870	15,270
15.77 (5/8インチ)	13,500	14,260	15,600

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
■ストレート型

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜10	11〜15	16〜20	21～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格はヒータ本体のみの適用となります。

■L型

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜10	11〜15	16～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格はヒータ本体のみの適用となります。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
カートリッジヒータ　固定タイプ
最高使用温度600℃の標準的なカートリッジヒータです。
ミスミ
カートリッジヒータ高温インチタイプ/ミリタイプ
従来よりも高い電力密度で熱効率に優れたカートリッジヒータです。シース部は耐熱性に優れたインコロイ材を使用しており、堅牢かつ長寿命です。
ミスミ
熱伝導用グリス
金属プレートに効率良く熱を伝えることができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カートリッジヒータ温度センサ一体型タイプ Φ8～15.77（ストレート/L型）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型用

満足度：5.02023/06/07

金型用として購入しました。センサと一体型になっていますので、使いやすいです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qリード線は曲げて使用可能ですか

極端に曲げての使用（折り曲げる等）でなければ可能です。ただし、根元部のニッケルピンを何度も屈曲させると折れることがあります

Q家庭用コンセントに繋げて使用しても問題ないか

100V仕様であれば接続可能ですが、温度をコントロール・モニタする必要があります。温度調節コントローラMTSCと温度センサMSNDの使用を推奨します

Q並列使用しても問題ないか

特に問題ありません。温度調節コントローラ等の端子台に接続する場合、端子は2個までとなります

この商品を見た人は、こんな商品も見ています

	今見ている商品カートリッジヒータ温度センサ一体型タイプ Φ8～15.77（ストレート/L型）	【エコノミーシリーズ】 RoHS対応カートリッジヒータセンサー付タイプ	カートリッジヒータローレットフランジ付リード線保護タイプ（均熱）Φ6～Φ14	カートリッジヒータ耐屈曲固定寸タイプ/指定寸タイプ Φ8～Φ18.95	カートリッジヒータ寸法指定タイプ（均熱）Φ6～Φ16	カートリッジヒータ L型タイプ（均熱、断線防止）Φ6～Φ16
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	7,940円 -	-	-	-	-
通常出荷日	8日目	在庫品1日目〜	8日目	在庫品1日目〜	8日目	5日目〜
最高使用温度(℃)	600	450	600	400	600	600
分類	ヒータ	ヒータ	ヒータ	ヒータ	ヒータ	ヒータ
洗浄方法	洗浄無し	-	-	-	-	-
センサ	センサ付	センサ付	-	-	-	-
材質証明書	対象外	-	対象外	非対象	対象外	対象外

この商品に関連するミスミユニット事例その他の事例を探す

カートリッジヒータカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

商品名	熱伝導用グリス	焼付防止剤	ホットプレートタップ付	カートリッジヒータ取付ボルト
画像
特徴	金属プレートに効率良く熱を伝導	すき間に充填し、焼付による固着を防止	ヒータ挿入用の穴とセンサ穴が開いたプレート	カートリッジヒータの取り付けに最適な専用取付ボルト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

寸法単位

径(φ)

径(φ)

長さ(mm)

電圧(V)

定格容量(W)

感熱部位置

ニクロム線巻数比

タイプ

タイプ

CAD

出荷日

カートリッジヒータ 温度センサ一体型タイプ Φ8～15.77（ストレート/L型）

外形図・規格表

外形図

規格表

商品概要

技術情報

選定サポート情報

取り付け/固定方法

使用上の注意

関連部品

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

カートリッジヒータカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

カートリッジヒータ温度センサ一体型タイプ Φ8～15.77（ストレート/L型）

この商品に関連するミスミユニット事例その他の事例を探す
