カートリッジヒータ　指定・リード線選択タイプ

カタログ |P.2-1673

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応カートリッジヒータ標準タイプ

通常価格(税別)： 1,300円 (税込価格：1,430円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カートリッジヒータ　固定タイプ

3.9

通常価格(税別)： 2,260円 (税込価格：2,486円)

通常出荷日：在庫品1日目

カートリッジヒータ　指定・リード線選択タイプになります。【最高使用温度】600...

詳細情報を確認する

最高使用温度 (℃)
600
分類
ヒータ

ご注意

リード線の耐熱温度に注意し、碍子やリード線は必ず取付穴から出すようにしてください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が78型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

MCHSR
リード線保護無し D＝8～12.6
C（SUS製フレキチューブ） [ ! ]D＝9.42,12.6の場合、外径公差は＋0.05～0になります。
[ ! ]端子の位置（22）はD6・6.25・8・9.42のときは、2箇所の端子をずらし（17）と（37）になります。
[ ! ]最高使用温度：600℃
[ ! ]最高使用温度はシース部の温度です。リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。端子選択M（丸型圧着端子付）Y（Y型圧着端子付）

[ M ]材質
本体 : SUS304相当
端子 : 銅
リード線 : 下記参照
絶縁チューブ耐熱温度 : 180℃

規格表

型式

−

Fリード線

−

リード線
保護

−

端子

リード線種類

長さ

MCHSR12.6
MCHSR12.6

−
−

60
100

−
−

V200
V100

−
−

W80
W100

−
−

T
G

500
2000

−

D公差

D	公差
6 8 10 12 14 16 18	−0.02 −0.08
6.25 9.42 12.6 15.77 18.95	＋0.05 0

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定5mm単位	V(電圧) 選択	W(電力) 指定10W単位	F(リード線)		リード線保護選択	端子選択	電力密度 (W/cm²)	￥ヒータ本体価格基準単価						￥リード線追加価格(本体＋)						￥リード線保護追加価格(本体＋)	￥端子追加価格(本体＋)
																リード線長さ100〜1000mm			リード線長さ2000mm以上/m単価
Type	D				リード線種類	リード線長さ				L50～100	L105～200	L205～300	L305～400	L405～500	L505～600	G	T	M	G	T	M	C	M	Y
MCHSR	6	50〜250	100	50〜 500	G (シリコンゴム電線)	100〜1000 (指定10mm 単位) [ ! ]リード線保護Cを選択時 250～1000 2000 3000 4000 5000 (固定寸) ※公差 0～＋50	リード線保護無し指示不要 C (SUS製フレキチューブ) [ ! ]D8～12.6のみ対応	圧着端子無し指示不要 M (圧着端子丸型) Y (圧着端子 Y型)	[ ! ]2≦W/cm²≦15 W/cm²＝ W/｛D x π x (L−15)/100｝ (全長ではなく、発熱部の電力密度で計算してください)	6,040	7,630	9,070	－	－	－	0	0	1,000	900	900	2,000	3,500	300	300
			110	50〜 500
			200	60〜 600
			220	80〜 600
	6.25 (1/4 インチ)		100	50〜 500						6,270	7,760	9,280	－	－	－
			110	50〜 500
			200	60〜 600
			220	80〜 600
	8	50〜400	100	50〜 600						6,550	7,950	9,420	10,110	－	－
			110	50〜 600
			200	50〜1200
			220	70〜1200
	9.42 (3/8 インチ)		100	50〜 600						6,810	8,090	9,600	10,830	－	－
			110	50〜 600
			200	50〜1200
			220	70〜1200
	10	50〜600	100	50〜 600	T (ふっ素樹脂電線)					6,960	8,430	9,800	11,410	11,790	12,850
			110	50〜 600
			200	50〜1200
			220	70〜1200
	12		100	50〜 800						7,390	8,670	10,380	11,810	12,100	13,720
			110	50〜 800
			200	50〜1600
			220	70〜1600
	12.6 (1/2 インチ)		100	50〜 800						7,630	8,890	10,720	11,980	12,500	14,140
			110	50〜 800
			200	50〜1600
			220	70〜1600
	14		100	50〜 800						7,890	9,230	10,910	12,500	13,630	14,920
			110	50〜 800
			200	60〜1600
			220	80〜1600
	15.77 (5/8 インチ)		100	50〜 800	M (シリカ電線)					8,410	9,580	11,250	14,120	15,070	16,630
			110	60〜 800
			200	70〜1600
			220	90〜1600
	16		100	50〜 800						8,680	9,800	11,720	14,610	15,860	17,430
			110	50〜 800
			200	60〜1600
			220	90〜1600
	18		100	50〜 800						9,090	10,570	12,600	15,390	16,860	19,110
			110	60〜 800
			200	100〜1600
			220	130〜1600
	18.95 (3/4 インチ)		100	50〜 800						9,310	11,000	13,440	16,450	18,060	20,010
			110	60〜 800
			200	100〜1600
			220	130〜1600

■リード線種類

記号	リード線種類	耐熱温度	特長
G	シリコンゴム＋すずメッキ軟銅線	180℃	耐薬品、耐水用
T	ふっ素樹脂＋ニッケルメッキ軟銅線	260℃	耐薬品、耐水、耐候用
※M	マイカポリイミド巻シリカ＋ニッケル覆銅線	400℃	高耐熱用

■端子種類

記号	端子種類	ねじ呼び
M	圧着端子－丸型－	M4
Y	圧着端子－Y型－	M4

取り付け/固定方法

ヒーター外径と被加熱金属の取り付け穴のクリアランス（すき間）はできるだけ小さくしてください。
ヒーターの実測値に基づいて取り付け穴を加工する場合、片側のクリアランスは0.05mm以下とすることを推奨します。
すべてのヒーターにおいて、取り付け穴はリーマ仕上げを推奨します。
取り付け穴の推奨公差は、ヒーター外径Dに対してH7公差としてください。
ヒーターと被加熱物との密着度は、ヒーターの寿命に大きく影響します。

※クリアランスが片側0.05mmを超える場合、発熱効率の低下や空焼きによる焼損リスクが高まります。
また、クリアランスが大きいと昇温時間が長くなり、温度制御の応答性（レスポンス）が低下する原因となります。
※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。

・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する

■使用例

使用上の注意

■定格電圧（V）以外での使用

定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。

■カードリッジヒータの寿命

使用環境によって寿命は変わるため明確な基準等はありません。
カートリッジヒータが使用不可となる理由は基本的に下記2点が挙げられます。

原因	①ニクロム線またはリード線が断線	②シース（保護管）がダメージを受け、穴・亀裂・浸水が発生
例	・リード線への繰り返しの曲げなどによる外力の影響。	・化学的・物理的に穴が開き、異常加熱で断線。
	・定格電流値以上の電流を加えた場合。	・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。
	・使用温度上限で使用し、内部ニクロム線が細くなった場合。	・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。

※ヒータ部分が断線した場合、修復はできません。危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。

■リード線を曲げる場合

ニッケルピンとリード線を接続するための端子を有するため曲げられません。
リード線を根本で曲げる場合は下記商品をご選定ください。

耐屈曲タイプ		L型タイプ

■リード線を延長/短縮する場合

下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。

・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取り付けご使用ください。

■その他注意点

ヒーターを大気中で空焼きしないでください。
発熱部全体、またはその一部が被加熱物から露出した状態で使用すると、異常発熱による断線や発火の恐れがあります。
被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
リード線出口付近は130℃以下にしてください。
真空中ではご使用いただけません。

型番リスト

表示件数

型番

MCHSR6-[50-250/5]-V[100,110,200,220]-W[50-500/10]-G[100-1000/10]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[50-500/10]-G[2000,3000,4000,5000]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[50-500/10]-M[100-1000/10]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[50-500/10]-M[2000,3000,4000,5000]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[50-500/10]-T[100-1000/10]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[50-500/10]-T[2000,3000,4000,5000]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[60-600/10]-G[100-1000/10]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[60-600/10]-G[2000,3000,4000,5000]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[60-600/10]-M[100-1000/10]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[60-600/10]-M[2000,3000,4000,5000]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[60-600/10]-T[100-1000/10]

MCHSR6-[50-250/5]-V[100,110,200,220]-W[60-600/10]-T[2000,3000,4000,5000]

MCHSR6.25-[50-250/5]-V[100,110,200,220]-W[50-600/10]-G[100-1000/10]

MCHSR6.25-[50-250/5]-V[100,110,200,220]-W[50-600/10]-G[2000,3000,4000,5000]

MCHSR6.25-[50-250/5]-V[100,110,200,220]-W[50-600/10]-M[100-1000/10]

MCHSR6.25-[50-250/5]-V[100,110,200,220]-W[50-600/10]-M[2000,3000,4000,5000]

MCHSR6.25-[50-250/5]-V[100,110,200,220]-W[50-600/10]-T[100-1000/10]

MCHSR6.25-[50-250/5]-V[100,110,200,220]-W[50-600/10]-T[2000,3000,4000,5000]

MCHSR8-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-G[100-1000/10]

MCHSR8-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-G[2000,3000,4000,5000]

MCHSR8-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-M[100-1000/10]

MCHSR8-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-M[2000,3000,4000,5000]

MCHSR8-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-T[100-1000/10]

MCHSR8-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-T[2000,3000,4000,5000]

MCHSR9.42-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-G[100-1000/10]

MCHSR9.42-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-G[2000,3000,4000,5000]

MCHSR9.42-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-M[100-1000/10]

MCHSR9.42-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-M[2000,3000,4000,5000]

MCHSR9.42-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-T[100-1000/10]

MCHSR9.42-[50-400/5]-V[100,110,200,220]-W[50-1200/10]-T[2000,3000,4000,5000]

MCHSR10-[50-600/5]-V[100,110,200,220]-W[50-1200/10]-G[100-1000/10]

MCHSR10-[50-600/5]-V[100,110,200,220]-W[50-1200/10]-G[2000,3000,4000,5000]

MCHSR10-[50-600/5]-V[100,110,200,220]-W[50-1200/10]-M[100-1000/10]

MCHSR10-[50-600/5]-V[100,110,200,220]-W[50-1200/10]-M[2000,3000,4000,5000]

MCHSR10-[50-600/5]-V[100,110,200,220]-W[50-1200/10]-T[100-1000/10]

MCHSR10-[50-600/5]-V[100,110,200,220]-W[50-1200/10]-T[2000,3000,4000,5000]

MCHSR12-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-G[100-1000/10]

MCHSR12-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-G[2000,3000,4000,5000]

MCHSR12-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-M[100-1000/10]

MCHSR12-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-M[2000,3000,4000,5000]

MCHSR12-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-T[100-1000/10]

MCHSR12-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-T[2000,3000,4000,5000]

MCHSR12.6-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-G[100-1000/10]

MCHSR12.6-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-G[2000,3000,4000,5000]

MCHSR12.6-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-M[100-1000/10]

MCHSR12.6-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-M[2000,3000,4000,5000]

MCHSR12.6-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-T[100-1000/10]

MCHSR12.6-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-T[2000,3000,4000,5000]

MCHSR14-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-G[100-1000/10]

MCHSR14-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-G[2000,3000,4000,5000]

MCHSR14-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-M[100-1000/10]

MCHSR14-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-M[2000,3000,4000,5000]

MCHSR14-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-T[100-1000/10]

MCHSR14-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-T[2000,3000,4000,5000]

MCHSR15.77-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-G[100-1000/10]

MCHSR15.77-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-G[2000,3000,4000,5000]

MCHSR15.77-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-M[100-1000/10]

MCHSR15.77-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-M[2000,3000,4000,5000]

MCHSR15.77-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-T[100-1000/10]

MCHSR15.77-[50-600/5]-V[100,110,200,220]-W[50-1600/10]-T[2000,3000,4000,5000]

寸法単位

径

(φ)

径

(φ)

長さ

(mm)

電圧

(V)

定格容量

(W)

リード線長さ（ふっ素樹脂＋ニッケルメッキ軟銅線） [T]

(mm)

リード線長さ（マイカポリイミド巻シリカ＋ニッケル覆銅線） [M]

(mm)

リード線長さ（シリコンゴム＋すずメッキ軟銅線） [G]

(mm)

RoHS?

最小発注数量

ミリ	～8	6	50 ～ 250	100 ～ 220	50 ～ 500	-	-	100 ～ 1000	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	50 ～ 500	-	-	2000 ～ 5000	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	50 ～ 500	-	100 ～ 1000	-	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	50 ～ 500	-	2000 ～ 5000	-	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	50 ～ 500	100 ～ 1000	-	-	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	50 ～ 500	2000 ～ 5000	-	-	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	60 ～ 600	-	-	100 ～ 1000	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	60 ～ 600	-	-	2000 ～ 5000	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	60 ～ 600	-	100 ～ 1000	-	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	60 ～ 600	-	2000 ～ 5000	-	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	60 ～ 600	100 ～ 1000	-	-	10	1個
ミリ	～8	6	50 ～ 250	100 ～ 220	60 ～ 600	2000 ～ 5000	-	-	10	1個
インチ	～8	6.25	50 ～ 250	100 ～ 220	50 ～ 600	-	-	100 ～ 1000	10	1個
インチ	～8	6.25	50 ～ 250	100 ～ 220	50 ～ 600	-	-	2000 ～ 5000	10	1個
インチ	～8	6.25	50 ～ 250	100 ～ 220	50 ～ 600	-	100 ～ 1000	-	10	1個
インチ	～8	6.25	50 ～ 250	100 ～ 220	50 ～ 600	-	2000 ～ 5000	-	10	1個
インチ	～8	6.25	50 ～ 250	100 ～ 220	50 ～ 600	100 ～ 1000	-	-	10	1個
インチ	～8	6.25	50 ～ 250	100 ～ 220	50 ～ 600	2000 ～ 5000	-	-	10	1個
ミリ	～8	8	50 ～ 400	100 ～ 220	50 ～ 1200	-	-	100 ～ 1000	10	1個
ミリ	～8	8	50 ～ 400	100 ～ 220	50 ～ 1200	-	-	2000 ～ 5000	10	1個
ミリ	～8	8	50 ～ 400	100 ～ 220	50 ～ 1200	-	100 ～ 1000	-	10	1個
ミリ	～8	8	50 ～ 400	100 ～ 220	50 ～ 1200	-	2000 ～ 5000	-	10	1個
ミリ	～8	8	50 ～ 400	100 ～ 220	50 ～ 1200	100 ～ 1000	-	-	10	1個
ミリ	～8	8	50 ～ 400	100 ～ 220	50 ～ 1200	2000 ～ 5000	-	-	10	1個
インチ	8.1～9.9	9.42	50 ～ 400	100 ～ 220	50 ～ 1200	-	-	100 ～ 1000	10	1個
インチ	8.1～9.9	9.42	50 ～ 400	100 ～ 220	50 ～ 1200	-	-	2000 ～ 5000	10	1個
インチ	8.1～9.9	9.42	50 ～ 400	100 ～ 220	50 ～ 1200	-	100 ～ 1000	-	10	1個
インチ	8.1～9.9	9.42	50 ～ 400	100 ～ 220	50 ～ 1200	-	2000 ～ 5000	-	10	1個
インチ	8.1～9.9	9.42	50 ～ 400	100 ～ 220	50 ～ 1200	100 ～ 1000	-	-	10	1個
インチ	8.1～9.9	9.42	50 ～ 400	100 ～ 220	50 ～ 1200	2000 ～ 5000	-	-	10	1個
ミリ	10	10	50 ～ 600	100 ～ 220	50 ～ 1200	-	-	100 ～ 1000	10	1個
ミリ	10	10	50 ～ 600	100 ～ 220	50 ～ 1200	-	-	2000 ～ 5000	10	1個
ミリ	10	10	50 ～ 600	100 ～ 220	50 ～ 1200	-	100 ～ 1000	-	10	1個
ミリ	10	10	50 ～ 600	100 ～ 220	50 ～ 1200	-	2000 ～ 5000	-	10	1個
ミリ	10	10	50 ～ 600	100 ～ 220	50 ～ 1200	100 ～ 1000	-	-	10	1個
ミリ	10	10	50 ～ 600	100 ～ 220	50 ～ 1200	2000 ～ 5000	-	-	10	1個
ミリ	11～13.9	12	50 ～ 600	100 ～ 220	50 ～ 1600	-	-	100 ～ 1000	10	1個
ミリ	11～13.9	12	50 ～ 600	100 ～ 220	50 ～ 1600	-	-	2000 ～ 5000	10	1個
ミリ	11～13.9	12	50 ～ 600	100 ～ 220	50 ～ 1600	-	100 ～ 1000	-	10	1個
ミリ	11～13.9	12	50 ～ 600	100 ～ 220	50 ～ 1600	-	2000 ～ 5000	-	10	1個
ミリ	11～13.9	12	50 ～ 600	100 ～ 220	50 ～ 1600	100 ～ 1000	-	-	10	1個
ミリ	11～13.9	12	50 ～ 600	100 ～ 220	50 ～ 1600	2000 ～ 5000	-	-	10	1個
インチ	11～13.9	12.6	50 ～ 600	100 ～ 220	50 ～ 1600	-	-	100 ～ 1000	10	1個
インチ	11～13.9	12.6	50 ～ 600	100 ～ 220	50 ～ 1600	-	-	2000 ～ 5000	10	1個
インチ	11～13.9	12.6	50 ～ 600	100 ～ 220	50 ～ 1600	-	100 ～ 1000	-	10	1個
インチ	11～13.9	12.6	50 ～ 600	100 ～ 220	50 ～ 1600	-	2000 ～ 5000	-	10	1個
インチ	11～13.9	12.6	50 ～ 600	100 ～ 220	50 ～ 1600	100 ～ 1000	-	-	10	1個
インチ	11～13.9	12.6	50 ～ 600	100 ～ 220	50 ～ 1600	2000 ～ 5000	-	-	10	1個
ミリ	14～	14	50 ～ 600	100 ～ 220	50 ～ 1600	-	-	100 ～ 1000	10	1個
ミリ	14～	14	50 ～ 600	100 ～ 220	50 ～ 1600	-	-	2000 ～ 5000	10	1個
ミリ	14～	14	50 ～ 600	100 ～ 220	50 ～ 1600	-	100 ～ 1000	-	10	1個
ミリ	14～	14	50 ～ 600	100 ～ 220	50 ～ 1600	-	2000 ～ 5000	-	10	1個
ミリ	14～	14	50 ～ 600	100 ～ 220	50 ～ 1600	100 ～ 1000	-	-	10	1個
ミリ	14～	14	50 ～ 600	100 ～ 220	50 ～ 1600	2000 ～ 5000	-	-	10	1個
インチ	14～	15.77	50 ～ 600	100 ～ 220	50 ～ 1600	-	-	100 ～ 1000	10	1個
インチ	14～	15.77	50 ～ 600	100 ～ 220	50 ～ 1600	-	-	2000 ～ 5000	10	1個
インチ	14～	15.77	50 ～ 600	100 ～ 220	50 ～ 1600	-	100 ～ 1000	-	10	1個
インチ	14～	15.77	50 ～ 600	100 ～ 220	50 ～ 1600	-	2000 ～ 5000	-	10	1個
インチ	14～	15.77	50 ～ 600	100 ～ 220	50 ～ 1600	100 ～ 1000	-	-	10	1個
インチ	14～	15.77	50 ～ 600	100 ～ 220	50 ～ 1600	2000 ～ 5000	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報
納期・価格
概要・仕様

基本情報

カートリッジヒータ　指定・リード線選択タイプになります。【最高使用温度】600℃

ご注意

リード線の耐熱温度に注意し、碍子やリード線は必ず取付穴から出すようにしてください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜10	11〜15	16〜20	21～
値引率	基準単価	10％	20％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格はヒータ本体のみの適用となります。

納期

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

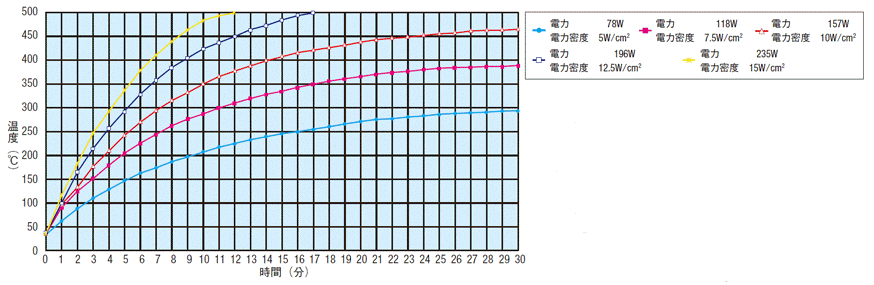

使用例

■使用上の注意

[ ! ]ヒータを大気中で空焼きしないでください。ヒータの発熱部全体または発熱部の一部が
被加熱物から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
カートリッジヒータ　固定タイプ
最高使用温度600℃の標準的なカートリッジヒータです。
ミスミ
カートリッジヒータ高温インチタイプ/ミリタイプ
従来よりも高い電力密度で熱効率に優れたカートリッジヒータです。シース部は耐熱性に優れたインコロイ材を使用しており、堅牢かつ長寿命です。
ミスミ
熱伝導用グリス
金属プレートに効率良く熱を伝えることができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カートリッジヒータ　指定・リード線選択タイプのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ホットプレス加熱用

満足度：5.02022/08/30

ヒーターの交換品として購入。仕様通り寸法も適正でしたのでスムーズに交換できました。短納期なのも助かります。

0人が参考にしています。

熱刃の加熱用として使用

満足度：5.02021/10/11

プラスチック製品を加熱刃で打ち抜く際に、刃を加熱するヒーターとして使用しました。指示通りの品が届き、問題無く加熱出来てお...もっと読む

0人が参考にしています。

冶具の部品として使用しました

満足度：5.02018/08/04

冶具の部品として使用しました。値段が思っていたよりも安かったので、購入する事が出来ました。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qリード線は曲げて使用可能ですか

極端に曲げての使用（折り曲げる等）でなければ可能です。ただし、根元部のニッケルピンを何度も屈曲させると折れることがあります

Q家庭用コンセントに繋げて使用しても問題ないか

100V仕様であれば接続可能ですが、温度をコントロール・モニタする必要があります。温度調節コントローラMTSCと温度センサMSNDの使用を推奨します

Q並列使用しても問題ないか

特に問題ありません。温度調節コントローラ等の端子台に接続する場合、端子は2個までとなります

この商品を見た人は、こんな商品も見ています

	今見ている商品カートリッジヒータ　指定・リード線選択タイプ	カートリッジヒータ　リード線・選択フランジ付タイプ	カートリッジヒータ -出力指定タイプ-	カートリッジヒータローレットフランジ付リード線保護タイプ（均熱）Φ6～Φ14	カートリッジヒータ-L寸･W数･フランジ選択･リード線保護カバー付-	カートリッジヒータ均熱タイプ -L寸･W数･フランジ選択･リード線保護カバー付-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	3,470円 -	-	-	-
通常出荷日	8日目	8日目	在庫品1日目	8日目	5日目	5日目
最高使用温度(℃)	600	600	600	600	600	600
分類	ヒータ	ヒータ	ヒータ	ヒータ	ヒータ	ヒータ

よく一緒に購入される商品

ミスミ
温度センサ　スタンダードタイプ4.5
通常価格(税別) : 3,320円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
加島
高温用カートリッジヒーター TYPE A4.6
通常価格(税別) : 4,966円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
小型セラミックヒータ4
通常価格(税別) : 6,680円
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
温度センサ　Ｌ型タイプ4.3
通常価格(税別) : -
通常出荷日 : 5日目
アズワン
カートリッジヒーター 1本0
通常価格(税別) : 3,240円-
通常出荷日 : 1日目～
ミスミ
温度センサ-ネジ取付タイプ-4
通常価格(税別) : 5,100円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ラバーヒータ丸型0
通常価格(税別) : -
通常出荷日 : 5日目
八光電機
汎用熱電対（Kタイプ）0
通常価格(税別) : 5,279円
通常出荷日 : 4日目

この商品に関連するミスミユニット事例その他の事例を探す

カートリッジヒータカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

商品名	熱伝導用グリス	焼付防止剤	ホットプレートタップ付	カートリッジヒータ取付ボルト
画像
特徴	金属プレートに効率良く熱を伝導	すき間に充填し、焼付による固着を防止	ヒータ挿入用の穴とセンサ穴が開いたプレート	カートリッジヒータの取り付けに最適な専用取付ボルト

絞り込み条件

寸法単位

径(φ)

径(φ)

長さ(mm)

電圧(V)

定格容量(W)

リード線長さ（ふっ素樹脂＋ニッケルメッキ軟銅線） [T](mm)

リード線長さ（マイカポリイミド巻シリカ＋ニッケル覆銅線） [M](mm)

リード線長さ（シリコンゴム＋すずメッキ軟銅線） [G](mm)

タイプ

CAD

出荷日

カートリッジヒータ 指定・リード線選択タイプ

ご注意

外形図・規格表

外形図

規格表

取り付け/固定方法

使用上の注意

関連部品

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

カートリッジヒータカテゴリの売れ筋ランキング

技術サポート窓口

カートリッジヒータ　指定・リード線選択タイプ

この商品に関連するミスミユニット事例その他の事例を探す
