温度センサ ねじ取付タイプ
未確定：候補が5型番あります。
外形図・規格表
[ ! ]No.6－1，8－1はスリーブ根元にエナメル線を密着巻きしております。 MSNDM（K熱電対）
外形図
[ ! ]No.6－1，8－1はスリーブ根元にエナメル線を密着巻きしております。 MSNDM（K熱電対）
MSNDM
| 熱電対種類 | K熱電対 | |
| 精度 | JIS クラス2 | |
| 測温接点 | 接地形 | |
| 測温範囲 | 0〜300℃ | |
| [ M ]材質 | 先端部 | (No.6・8)：SUS304 (上記以外)：C3604 |
| ねじ部 | SUS304 | |
| リ−ド線 (使用温度範囲) | ガラスウ−ル被覆＋ 外シ−ルド (0〜180℃) | |
120°
規格表
| 型式 |
| MSNDM6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 先端部 材質 | ねじサイズ M(並目) | F (m) | A | B | d (±0.1) | T | H | ￥基準単価 | |
| Type | No. | |||||||||
| MSNDM | 6－1 | C3604 | M6×1.0 | 1 | 2.8 | 4 | 3.8 | 4 | 10 | 1,710 |
| 6 | SUS304 | M6×1.0 | 2 | 3.0 | 4 | 3.5 | 4 | 10 | 3,620 | |
| 6－5 | C3604 | M6×1.0 | 5 | 2.8 | 4 | 3.8 | 4 | 10 | 3,320 | |
| 8－1 | C3604 | M8×1.25 | 1 | 2.8 | 4 | 3.8 | 5.3 | 13 | 1,710 | |
| 8 | SUS304 | M8×1.25 | 2 | 3.0 | 4 | 3.5 | 5.3 | 13 | 4,040 | |
使用例
120°[ ! ]測温接点が先端部と導通している接地型センサーのため、先端部をワークに密着させてご使用ください。
[ ! ]ワーク材質に対し下記図のような設置方法・先端部材質を選択してご使用下さい。
[ ! ]推奨の締め付けトルクはございません。ただし、過度な締め付けは内部配線の断線等の恐れがあります。
可動リングは内部配線の捩れを吸収し適度な締め付け圧を保つ効果があります。
[ ! ]振動を伴うワークの場合、ねじ部の緩み止め等適宜対策を行ってください。
[ ! ]ワーク材質に対し下記図のような設置方法・先端部材質を選択してご使用下さい。
[ ! ]推奨の締め付けトルクはございません。ただし、過度な締め付けは内部配線の断線等の恐れがあります。
可動リングは内部配線の捩れを吸収し適度な締め付け圧を保つ効果があります。
[ ! ]振動を伴うワークの場合、ねじ部の緩み止め等適宜対策を行ってください。
・先端部材質：SUS
A以下
・先端部をワークに食い込ませ密着させる。
・ワーク材質：アルミ/黄銅などの柔らかい材質。
A以下 ・先端部をワークに食い込ませ密着させる。
・ワーク材質：アルミ/黄銅などの柔らかい材質。
・先端部材質：SUS/黄銅
A以下
・先端部形状に合わせた下穴をあけ、ワークと密着させる。
・ワーク材質：アルミ/黄銅などの柔らかい材質から
SUS/鉄などの硬い材質まで。
A以下 ・先端部形状に合わせた下穴をあけ、ワークと密着させる。
・ワーク材質：アルミ/黄銅などの柔らかい材質から
SUS/鉄などの硬い材質まで。
・先端部材質：黄銅
A以下
・先端部が潰れて変形することで、ワークと密着させる。
・ワーク材質：SUS/鉄などの硬い材質。
A以下 ・先端部が潰れて変形することで、ワークと密着させる。
・ワーク材質：SUS/鉄などの硬い材質。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
4,340円 ( 4,774円 ) | 在庫品1日目当日出荷可能 |
|
2,050円 ( 2,255円 ) | 在庫品1日目当日出荷可能 |
|
3,980円 ( 4,378円 ) | 在庫品1日目当日出荷可能 |
|
4,850円 ( 5,335円 ) | 在庫品1日目当日出荷可能 |
- |
2,050円 ( 2,255円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
温度センサ ねじ取付タイプになります。【熱電対の種類】K熱電対
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜4 | 5〜14 | 15〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 15％ | お見積り |
概要・仕様
仕様・概要
■特長：被加熱物にタップを切るだけで簡単に取り付けることができます。

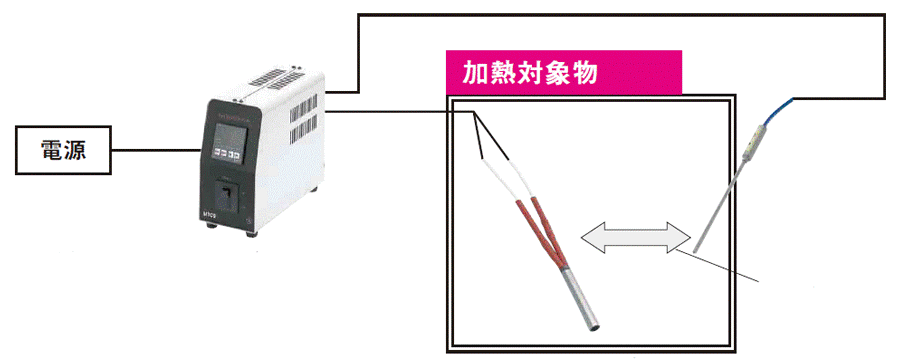

使用例
商品担当おすすめ
温度センサ ねじ取付タイプのレビュー
研究用装置に使用しています
5
5.02022/11/24
社内で研究用に製作した装置に使用しています。装置はブレス成型装置で、成型装置の要素の温度を計測・制御するのにこの商品を選...もっと読む
0人が参考にしています。
金型の温度計測
3
3.02021/12/23
問題なく使用できています。
リード線の短いものが欲しいです。
0人が参考にしています。
金型の温度センサーとして使用
5
5.02021/11/20
金型の温度を測定する為に温度センサーを取り付けました。
ネジ取付タイプであった為、固定方法に困ることは無く、取り付けられ...もっと読む
0人が参考にしています。
温度計測
4
4.02018/10/12
misumiの温度調整コントローラーに接続して温度調整に使用しています。
手軽に熱電対を固定できて便利です。
取り付け側...もっと読む
0人が参考にしています。
