ミスミ

エアジェットクーラー

カタログ |P.2-1713

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): 22,790円～56,090円

税込単価: 25,069円～61,699円

【特長】・急速冷却が可能なエアジェットクーラーになります。六角ナット付、サイレ...

詳細情報を確認する

ご注意

取扱い説明書は>>こちらをご確認下さい。
サンプルの貸出は対応しておりません。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
本製品の使用流体は「空気」のみとなります。空気以外の流体では使用しないでください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が573型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

MAJC（標準タイプ）
エアジェットクーラー:関連画像

MAJCH
（標準・アジャストホース付）
エアジェットクーラー:関連画像

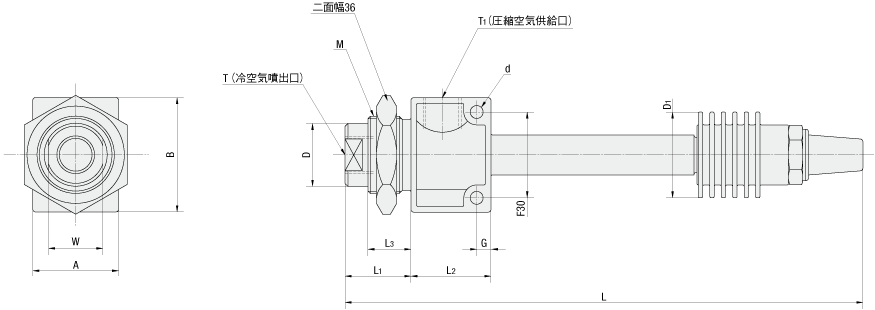

MAJCA
（低温コンパクトタイプ）
エアジェットクーラー:関連画像

MAJCAH
（低温コンパクト・アジャストホース付）
エアジェットクーラー:関連画像

[ ! ]サイレンサ追加工Sに対応しているのはMAJCAのみとなります。
[ ! ]本体・ノズルの設置向きに制限はございません。
[ ! ]配管表面の結露対策にはスポンジテープを巻いてご使用ください。

■先端形状（A3）

■先端形状（B3）

■先端形状（D1）

[ ! ]D形状はNo.150・300のみとなります。

先端ノズル単品型式

No	A3	B3	D1
150	HAKD2-A3	HAKD2-B3	HAKD2-D1
300
450	HAKD4-A3	HAKD4-B3	‐
600

ホース本体（1リンク）
エアジェットクーラー:関連画像

■ホース本体・コネクタ寸法表

No.	D	A₁	B	L₁
150・300	16	23	14.5	20.7
450・600	24.5	28	17.0	30.0

■先端形状寸法表

No.	A3						B3
No.	C	C₁	D	d₁	d₂	d₃	C	C₁	D	d₁	d₂
150・300	35	25.5	16	6.3	9.6	11.0	26.3	12	16	6.3	9.0
450・600	37.5	24.5	24.5	12.5	17.0	19.0	39.0	19.5	24.5	12.4	15.4

Type	本体	ホース単体	コネクタ	先端ノズル	噴射口	断熱材	耐熱温度
MAJC	A6063	ポリアセタール（青）	ポリアセタール（オレンジ）		ポリアセタール（白）	EPDM 合成ゴム	アジャストホース：－20～80℃ 断熱材：－50～120℃
MAJCA
MAJCH	A6061
MAJCAH

規格表

型式	−	リンク数	−	先端形状
MAJC150 MAJCH300	−	10	−	D1

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	D1	L1	D	W	T	L2	F	P	G	T1	d	A	B	M	J	L₃	S₁	使用圧力 (MPa)	耐圧力 (MPa)	質量 (Kg)	￥基準単価
Type	No.	L	D1	L1	D	W	Rc(PT)	L2	F	P	G	Rc(PT)	d	A	B	M	J	L₃	S₁	使用圧力 (MPa)	耐圧力 (MPa)	質量 (Kg)	￥基準単価
(標準タイプ) MAJC	150	228	25	26	22	19	1/8	31	26	12	5	1/8	4.5	35	−	−	25	−	−	0.2〜0.5	1.0	0.25	22,170
	300	315	30	31	28	24	1/4	38	33	18	5	1/4	5.5	40	−	−	30	−	−			0.45	25,700
	600	343	38	45	38	32	3/8	49	40	25	6	3/8	5.5	50	−	−	38	−	−			0.85	47,550
(低温コンパクトタイプ) MAJCA	150	198	20	21	20	17	1/8	24	24	−	5	1/8	4.5	30	35	M24×1.5	−	13	18	0.3〜0.7	1.0	0.2	36,200
	300	204	22	23	22	19	1/4	28	30	−	5	1/4	4.5	35	40	M27×1.5	−	15	19			0.25	40,480
	450	272	32	27	30	26	3/8	37	36	−	7	3/8	6.6	40	50	M33×1.5	−	15	27			0.55	49,050
	600	272	32	27	30	26	3/8	37	36	−	7	3/8	6.6	40	50	M33×1.5	−	15	27			0.55	49,050

型式		リンク数 n指定	先端形状選択	ホース本体				￥ジェットクーラー基準単価	￥コネクタ基準単価	￥リンク基準単価	￥先端形状基準単価
Type	No.			ホース内径	D	B	L1				A3	B3	D1
(標準・アジャストホース付) MAJCH	150	0〜30	A3・B3・D1	1/4インチ	16	14.5	20.7	22,170	240	80	250	700	750
	300							25,700
	600		A3・B3	1/2インチ	24.5	17.0	30.0	47,550	280	160	290	400	-
(低温コンパクト・アジャストホース付) MAJCAH	150	0〜30	A3・B3・D1	1/4インチ	16	14.5	20.7	36,200	240	80	250	700	750
	300							40,480
	450		A3・B3	1/2インチ	24.5	17.0	30.0	49,050	280	160	290	400	-
	600

追加工

型式	−	リンク数	−	先端形状	−	(N・S)
MAJCA150 MAJCAH150	−	11	−	D1	− −	S N

●MAJCA

在庫品

●MAJCAH

日目出荷

Alterations

六角ナット付

サイレンサ付

Code

Spec.

六角ナットを付属します。

指定方法 N

[ NG ]MAJC・MAJCHには適用不可

六角ナット寸法

No.	M	H	S₃
150	M24×1.5	7	32
300	M27×1.5	7	36
450	M33×1.5	10	46
600	M33×1.5	10	46

サイレンサを付属します。

指定方法 S

[ ! ]MAJCA（低温コンパクトタイプ）のみ適用

サイレンサ寸法

No.	L	L₁	D	D₁	D₂
150	60	10	30	10	11
300	63	10	32	12	13
450	81	15	40	14	15
600	81	15	40	14	15

￥/1Code

No.150：￥1,800 No.300・450・600：￥2,100

No.150：￥1,800 No.300：￥2,000 No.450・600：￥2,600

[ ! ]サイレンサ単品をご希望の場合はWeb発注画面にて、下記型式を入力して発注をお願いいたします。
No150：MAJCA-S150
No300：MAJCA-S300
No450・600：MAJCA-S450600

型番リスト

表示件数

...

型番

仕様	冷空気噴出口 T	リンク数 n	先端形状	付属品	RoHS?	最小発注数量

標準タイプ	Rc1/8	-	-	-	10	1個
標準タイプ	Rc1/4	-	-	-	10	1個
標準タイプ	Rc3/8	-	-	-	10	1個
低温コンパクトタイプ	Rc1/8	-	-	なし	10	1個
低温コンパクトタイプ	Rc1/8	-	-	N(六角ナット付)	10	1個
低温コンパクトタイプ	Rc1/8	-	-	S(サイレンサ付)	10	1個
低温コンパクトタイプ	Rc1/4	-	-	なし	10	1個
低温コンパクトタイプ	Rc1/4	-	-	N(六角ナット付)	10	1個
低温コンパクトタイプ	Rc1/4	-	-	S(サイレンサ付)	10	1個
低温コンパクトタイプ	Rc3/8	-	-	なし	10	1個
低温コンパクトタイプ	Rc3/8	-	-	N(六角ナット付)	10	1個
低温コンパクトタイプ	Rc3/8	-	-	S(サイレンサ付)	10	1個
低温コンパクトタイプ	Rc3/8	-	-	なし	10	1個
低温コンパクトタイプ	Rc3/8	-	-	N(六角ナット付)	10	1個
低温コンパクトタイプ	Rc3/8	-	-	S(サイレンサ付)	10	1個
低温コンパクト・アジャストホース付	Rc1/8	0	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	0	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	0	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	1	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	1	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	1	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	2	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	2	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	2	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	3	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	3	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	3	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	4	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	4	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	4	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	5	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	5	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	5	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	6	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	6	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	6	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	7	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	7	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	7	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	8	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	8	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	8	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	9	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	9	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	9	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	10	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	10	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	10	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	11	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	11	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	11	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	12	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	12	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	12	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	13	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	13	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	13	D1(幅広型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	14	A3(ストレート)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	14	B3(L型)	-	10	1個
低温コンパクト・アジャストホース付	Rc1/8	14	D1(幅広型)	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

22,790円 ( 25,069円 )	在庫品1日目当日出荷可能
26,420円 ( 29,062円 )	在庫品1日目当日出荷可能
48,880円 ( 53,768円 )	在庫品1日目当日出荷可能
37,210円 ( 40,931円 )	在庫品1日目当日出荷可能
39,200円 ( 43,120円 )	在庫品1日目当日出荷可能
39,200円 ( 43,120円 )	在庫品1日目当日出荷可能
41,610円 ( 45,771円 )	在庫品1日目当日出荷可能
39,530円 ( 43,483円 )	在庫品1日目当日出荷可能
43,820円 ( 48,202円 )	在庫品1日目当日出荷可能
50,420円 ( 55,462円 )	在庫品1日目当日出荷可能
52,740円 ( 58,014円 )	在庫品1日目当日出荷可能
53,290円 ( 58,619円 )	在庫品1日目当日出荷可能
50,420円 ( 55,462円 )	在庫品1日目当日出荷可能
52,740円 ( 58,014円 )	在庫品1日目当日出荷可能
53,290円 ( 58,619円 )	在庫品1日目当日出荷可能
37,720円 ( 41,492円 )	5日目
38,180円 ( 41,998円 )	5日目
38,240円 ( 42,064円 )	5日目
37,800円 ( 41,580円 )	5日目
38,260円 ( 42,086円 )	5日目
38,310円 ( 42,141円 )	5日目
37,870円 ( 41,657円 )	5日目
38,330円 ( 42,163円 )	5日目
38,400円 ( 42,240円 )	5日目
37,950円 ( 41,745円 )	5日目
38,420円 ( 42,262円 )	5日目
38,470円 ( 42,317円 )	5日目
38,030円 ( 41,833円 )	5日目
38,490円 ( 42,339円 )	5日目
38,550円 ( 42,405円 )	5日目
38,110円 ( 41,921円 )	5日目
38,570円 ( 42,427円 )	5日目
38,620円 ( 42,482円 )	5日目
38,180円 ( 41,998円 )	5日目
38,640円 ( 42,504円 )	5日目
38,700円 ( 42,570円 )	5日目
38,260円 ( 42,086円 )	5日目
38,720円 ( 42,592円 )	5日目
38,780円 ( 42,658円 )	5日目
38,330円 ( 42,163円 )	5日目
38,800円 ( 42,680円 )	5日目
38,860円 ( 42,746円 )	5日目
38,420円 ( 42,262円 )	5日目
38,880円 ( 42,768円 )	5日目
38,930円 ( 42,823円 )	5日目
38,490円 ( 42,339円 )	5日目
38,950円 ( 42,845円 )	5日目
39,010円 ( 42,911円 )	5日目
38,570円 ( 42,427円 )	5日目
39,030円 ( 42,933円 )	5日目
39,080円 ( 42,988円 )	5日目
38,640円 ( 42,504円 )	5日目
39,110円 ( 43,021円 )	5日目
39,170円 ( 43,087円 )	5日目
38,720円 ( 42,592円 )	5日目
39,190円 ( 43,109円 )	5日目
39,240円 ( 43,164円 )	5日目
38,800円 ( 42,680円 )	5日目
39,260円 ( 43,186円 )	5日目
39,320円 ( 43,252円 )	5日目

...

基本情報
納期・価格
概要・仕様

基本情報

【特長】・急速冷却が可能なエアジェットクーラーになります。六角ナット付、サイレンサ付等の追加工が可能。

ご注意

取扱い説明書は>>こちらをご確認下さい。
サンプルの貸出は対応しておりません。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
本製品の使用流体は「空気」のみとなります。空気以外の流体では使用しないでください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜4	5〜10	11～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●MAJC・MAJCA

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●MAJCH・MAJCAH

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

■特長
●ジェットクーラーは渦動理論の原理を応用した、可動部分の全くない冷空気発生装置です。
●圧縮空気を供給するだけで、供給空気温度よりMAJCは最大40℃、MAJCAは最大60℃冷たいジェット空気を噴出します。
●冷媒や電気を一切使用しません。

■使用上の注意
[ ! ]空気供給の際には、エアフィルタや減圧弁を必ず使用してください。

[ ! ]低温度でご使用の場合は、凍結防止を考慮しエアドライヤを使用してください。
また、ホース先端は結露し、水滴が発生する場合がありますので、周辺部品にはご注意ください。

[ ! ]アジャストホース付をご使用の際は、ー20℃以下にならない様にしてください。
[ ! ]取扱説明書を必ずお読みの上、正しくお使いください。
[ ! ]空気流量が100L/minより低い場合や、供給空気圧力が0.2MPaより低い場合は冷却効果が得られない可能性がございます。

※特にMAJCA・MAJCAHは網囲いをしている部品が、使用条件により入口空気温度20℃の時、最大で温度が70℃まで上がる場合があります。
くれぐれも火傷に注意してください。

■温度調節方法
MAJC・MAJCH
エアジェットクーラー:関連画像

右回し
締める（冷風空気温度が上がり、冷風空気量が増える）

左回し
緩める（冷風空気温度が下がり、冷風空気量が減る）

MAJCA・MAJCAH
エアジェットクーラー:関連画像

■温度特性
　※空気降下温度は、入口空気温度に対する降下温度です。
MAJC
エアジェットクーラー:関連画像

MAJCA

[ ! ]温度調節ねじ回転数は、右いっぱいに回した状態から左に回した回転数です。
■空気消費量
エアジェットクーラー:関連画像

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
