メカニカル部品技術窓口
絞り込み条件
未確定：候補が12型番あります。
内径(mm)
~mm- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 25
- 30
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
球面軸受
- 数量スライド割引
- 納期短縮
- 当日出荷可能
- 通常単価(税別)
- 1,030円～6,130円
- 税込単価
- 1,133円～6,743円
【材質】ホルダ：S35C、球面内輪：SUJ2(58HRC〜)、ブーツ：特殊銅合...
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。

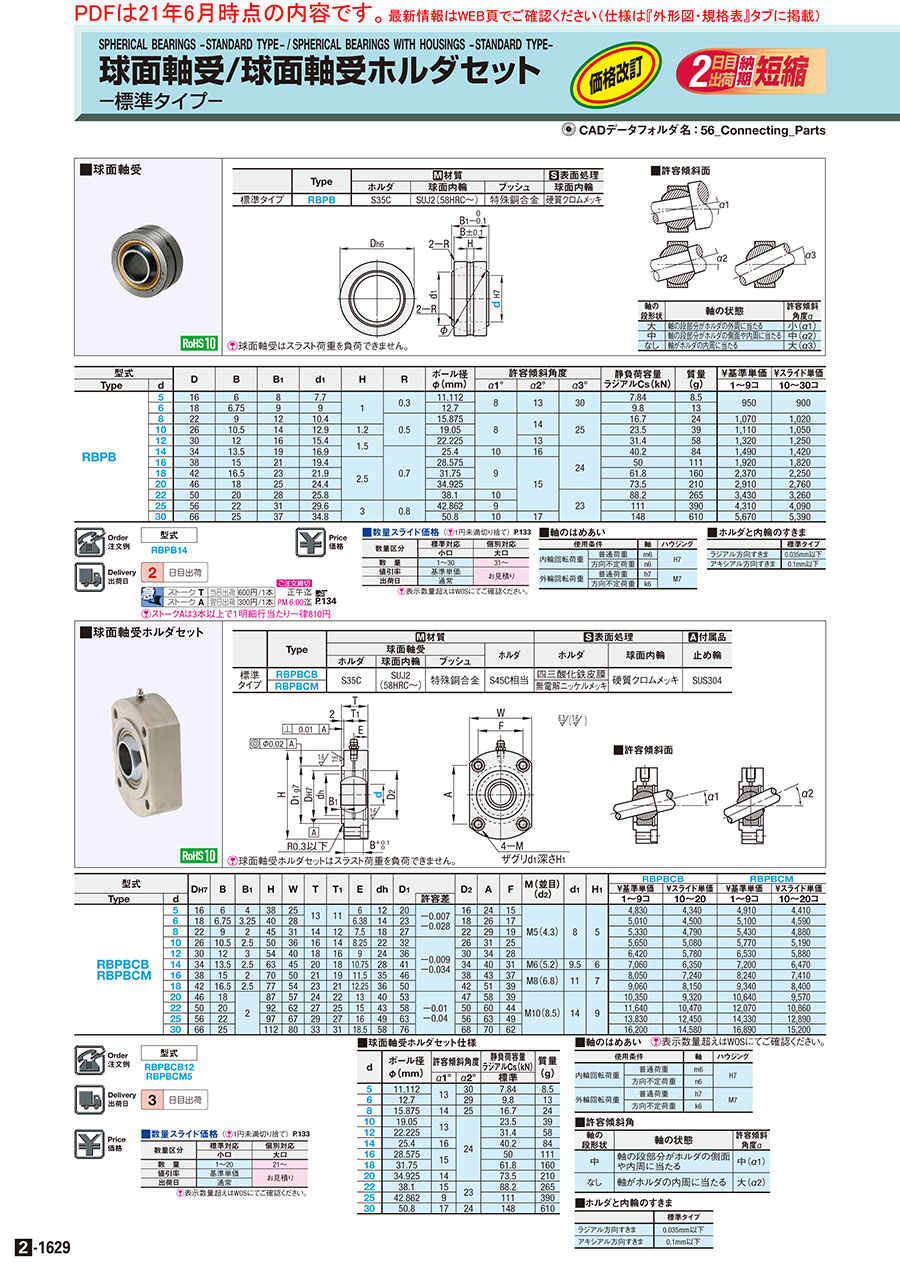

外形図・規格表
[ ! ]球面軸受はスラスト荷重を負荷できません。
| Type | [ M ]材質 | [ S ]表面処理 | |||
| ホルダ | 球面内輪 | ブッシュ | 球面内輪 | ||
| 標準タイプ | RBPB | S35C | SUJ2(58HRC〜) | 特殊銅合金 | 硬質クロムメッキ |
規格表
| 型式 |
| RBPB14 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | B | B1 | d1 | H | R | ボール径 φ(mm) | 許容傾斜角度 | 静負荷容量 ラジアルCs(kN) | 質量 (g) | ￥基準単価 | ￥スライド単価 | |||
| Type | d | α1° | α2° | α3° | 1〜9コ | 10〜30コ | |||||||||
| RBPB | 5 | 16 | 6 | 8 | 7.7 | 1 | 0.3 | 11.112 | 8 | 13 | 30 | 7.84 | 8.5 | 1,000 | 950 |
| 6 | 18 | 6.75 | 9 | 9 | 12.7 | 9.8 | 13 | ||||||||
| 8 | 22 | 9 | 12 | 10.4 | 0.5 | 15.875 | 8 | 14 | 25 | 16.7 | 24 | 1,120 | 1,070 | ||
| 10 | 26 | 10.5 | 14 | 12.9 | 1.2 | 19.05 | 23.5 | 39 | 1,170 | 1,100 | |||||
| 12 | 30 | 12 | 16 | 15.4 | 1.5 | 22.225 | 13 | 31.4 | 58 | 1,390 | 1,310 | ||||
| 14 | 34 | 13.5 | 19 | 16.9 | 0.7 | 25.4 | 10 | 16 | 24 | 40.2 | 84 | 1,560 | 1,490 | ||
| 16 | 38 | 15 | 21 | 19.4 | 2.5 | 28.575 | 9 | 15 | 50 | 111 | 2,020 | 1,910 | |||
| 18 | 42 | 16.5 | 23 | 21.9 | 31.75 | 61.8 | 160 | 2,490 | 2,360 | ||||||
| 20 | 46 | 18 | 25 | 24.4 | 34.925 | 73.5 | 210 | 3,060 | 2,900 | ||||||
| 22 | 50 | 20 | 28 | 25.8 | 38.1 | 10 | 23 | 88.2 | 265 | 3,600 | 3,420 | ||||
| 25 | 56 | 22 | 31 | 29.6 | 3 | 0.8 | 42.862 | 9 | 111 | 390 | 4,530 | 4,290 | |||
| 30 | 66 | 25 | 37 | 34.8 | 50.8 | 10 | 17 | 148 | 610 | 5,950 | 5,660 | ||||
■軸のはめあい
■ ホルダと内輪のすきま
| 使用条件 | 軸 | ハウジング | |
| 内輪回転荷重 | 普通荷重 | m6 | H7 |
| 方向不定荷重 | n6 | ||
| 外輪回転荷重 | 普通荷重 | h7 | M7 |
| 方向不定荷重 | k6 | ||
| 標準タイプ | |
| ラジアル方向すきま | 0.035mm以下 |
| アキシアル方向すきま | 0.1mm以下 |
■許容傾斜面
| 軸の 段形状 | 軸の状態 | 許容傾斜 角度α |
| 大 | 軸の段部分がホルダの外周に当たる | 小（α1） |
| 中 | 軸の段部分がホルダの側面や内周に当たる | 中（α2） |
| なし | 軸がホルダの内周に当たる | 大（α3） |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
2,080円 ( 2,288円 ) | 在庫品1日目当日出荷可能 |
2,570円 ( 2,827円 ) | 在庫品1日目当日出荷可能 |
3,150円 ( 3,465円 ) | 在庫品1日目当日出荷可能 |
3,710円 ( 4,081円 ) | 在庫品1日目当日出荷可能 |
4,670円 ( 5,137円 ) | 在庫品1日目当日出荷可能 |
6,130円 ( 6,743円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【材質】ホルダ：S35C、球面内輪：SUJ2(58HRC〜)、ブーツ：特殊銅合金【表面処理】球面内輪：硬質クロムメッキ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
