小型切替バルブ－トグルタイプ－

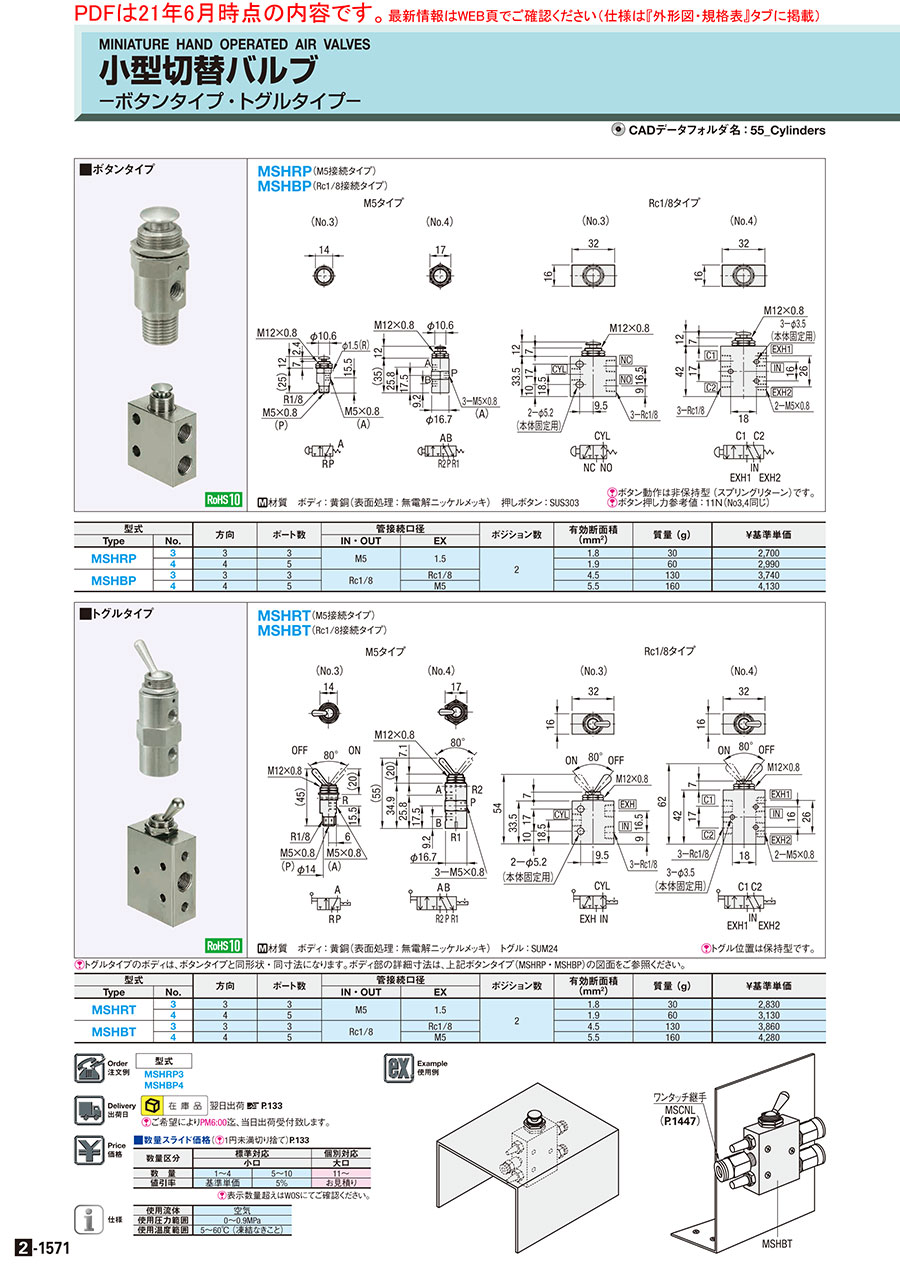

カタログ |P.2-1571

数量スライド割引
規格変更
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（16件）

通常単価(税別): 3,270円～4,940円

税込単価: 3,597円～5,434円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

小型切替バルブ－ボタンタイプ－

4.7

通常価格(税別)： 2,930円 (税込価格：3,223円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

手動切替バルブ　パネルマウントタイプ

3.8

通常価格(税別)： 4,270円 (税込価格：4,697円)

通常出荷日：在庫品1日目

・エアシリンダ等の制御を非常にコンパクトに行うことができます。

詳細情報を確認する

ポジション数
2
切換操作
トグルタイプ
配管の種類と方向
ダイレクト側面
操作状態保持
保持

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が4型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

MSHRT (M5接続タイプ)
MSHBT (Rc1/8接続タイプ)

M5タイプ Rc1/8タイプ

■仕様

使用流体	空気
使用圧力範囲	0～0.9MPa
使用温度範囲	5～60℃（凍結なきこと）

[ ! ]トグル位置は保持型です。

[ M ]材質　ボディ：黄銅（表面処理：無電解ニッケルメッキ）　トグル：SUM24

規格表

型式

MSHRP3

MSHBP4

[ ! ]トグルタイプのボディは、ボタンタイプと同形状・同寸法になります。ボディ部の詳細寸法はボタンタイプ（こちら）の図面をご参照ください。

型式		方向	ポート数	管接続口径		ポジション数	有効断面積 (mm²)	質量 (g)	￥基準単価
Type	No.			IN・OUT	EX
MSHRT	3	3	3	M5	1.5	2	1.8	30	2,970
	4	4	5				1.9	60	3,290
MSHBT	3	3	3	Rc1/8	Rc1/8		4.5	130	4,050
	4	4	5		M5		5.5	160	4,490

型番リスト

表示件数

型番

ポート数

管接続口径(IN・OUT)

配管口の種類

有効断面積

(mm2)

取付方法

方向

RoHS?

最小発注数量

3	Rc1/8	Rc	4.5	[側面] 側面・パネル取付	3	10	1個
5	Rc1/8	Rc	5.5	[側面] 側面・パネル取付	4	10	1個
3	M5	M	1.8	[底面] 底面・パネル取付	-	10	1個
5	M5	M	1.9	[側面] 側面・パネル取付	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,460円 ( 4,906円 )	在庫品1日目当日出荷可能
4,940円 ( 5,434円 )	在庫品1日目当日出荷可能
3,270円 ( 3,597円 )	在庫品1日目当日出荷可能
3,620円 ( 3,982円 )	在庫品1日目当日出荷可能

基本情報

・エアシリンダ等の制御を非常にコンパクトに行うことができます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜4	5〜10	11～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
手動切替バルブ－ミニチュアレバータイプ－
小型のレバーでエア機器の制御を行えます。
ミスミ
手動切替バルブ　パネルマウントタイプ
小型でありながら大容量なパネルマウントタイプの手動切り替えバルブです。
ミスミ
チエンジバルブ
空気の流路を90゜切り替え可能なバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
