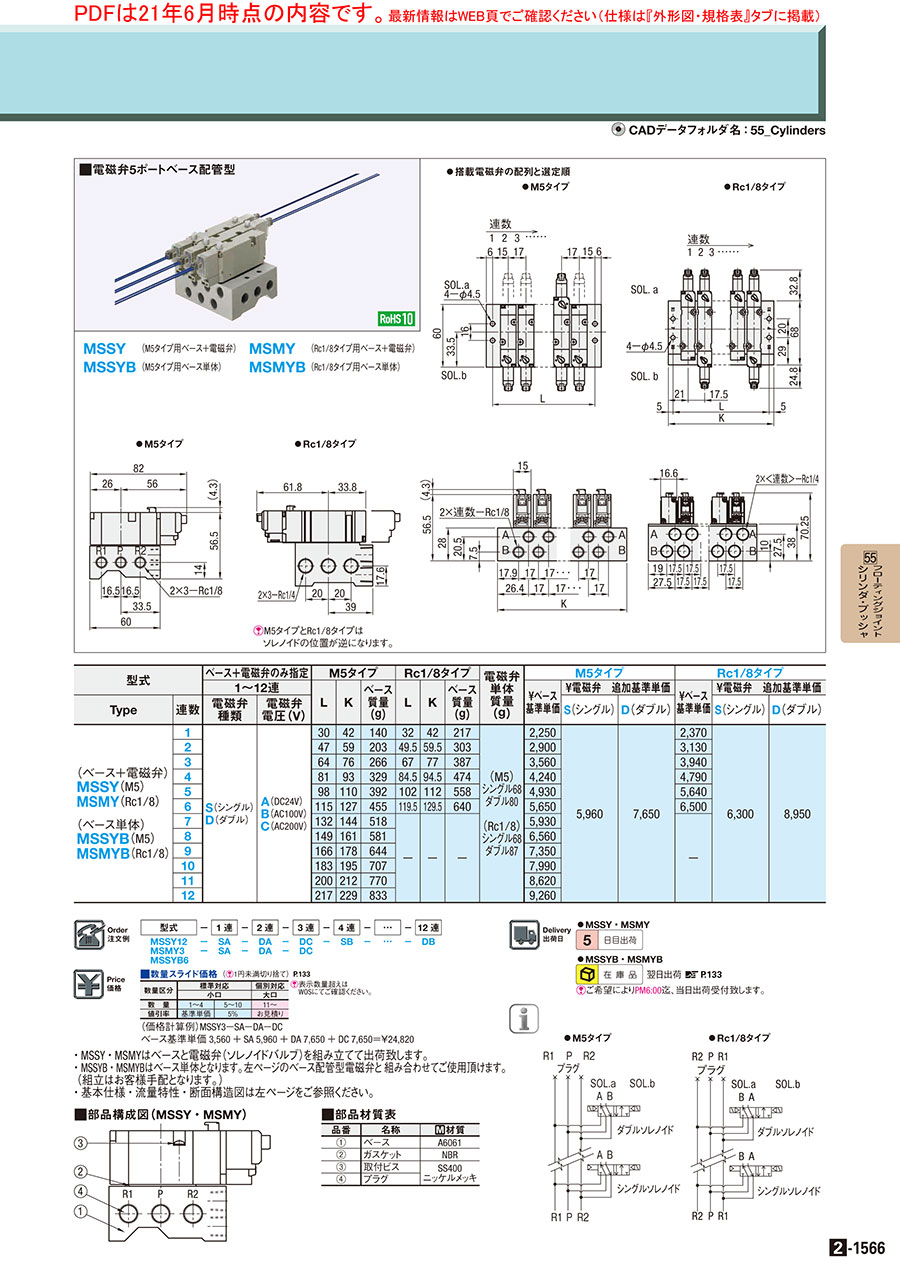

電磁弁　5ポート ベース配管型（ベース+電磁弁）/ベース単体

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら

数量区分	標準対応		個別対応
	小口		大口
数 量	1〜4	5〜10	11～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えは
WOSにてご確認ください。
（価格計算例）MSSY3－SA－DA－DC
ベース基準単価 3,740＋SA6,260＋DA8,030＋DC8,030＝￥26,060

●MSSY・MSMY

5

日目出荷

●MSSYB・MSMYB

在庫品	翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

・MSSY・MSMYはベースと電磁弁（ソレノイドバルブ）を組み立てて出荷致します。
・MSSYB・MSMYBはベース単体となります。こちらのベース配管型電磁弁と 組み合わせてご使用頂けます。
（組立はお客様手配となります。）
・基本仕様・流量特性・断面構造図はこちらをご参照ください。


■部品構成図（MSSY・MSMY）		■部品材質表
		品番 名称 [ M ]材質      ① ベ－ス A6061 ② ガスケット PNBRBT ③ 取付ビス SS400 ニッケルメッキ ④ プラグ [ ! ]リード線、ガスケットの単体販売はありません。 電磁弁単体はこちら。

●M5タイプ●Rc1/8タイプ

■断面構造図   ※図は直接配管型ですが構成部品はベース配管型も共通です。
シングルソレノイドダブルソレノイド



■構成部品表
品番	名称	[ M ]材質		品番	名称	[ M ]材質
①	ボディ	A6061		⑥	スプ－ルバルブ	A6061
②	パイロットボディ	PBT		⑦	スプ－ルバルブパッキン	NBR
③	ピストン	POM		⑧	エンドカバ－	PBT
④	ピストンパッキン	NBR		⑨	コイル	ー
⑤	プッシュボタン	POM		⑩	コネクタコ－ド	ー



■JIS記号
●M5タイプ		●Rc1/8タイプ
シングルソレノイド		シングルソレノイド
ダブルソレノイド		ダブルソレノイド



■特長
・直接配管型は、配管に直接接続する事が可能です。		●直接配管型   ●ベース配管型
・ ベース配管型はベース単体（詳細はこちら）に取り付けて配管します。
電磁弁本体に直接配管する事は出来ません。
ご使用の際はベース単体をご購入ください。
・外観寸法は、直接配管と同じになります。

■電磁弁使用上の注意
●使用環境について
・使用は室内で5～50℃とし、腐食性雰囲気での保管・使用は避けてください。
・水滴・油滴のかかる場所や粉塵の多い場所では使用しないでください。
●流体の質
・圧縮空気はエアフィルタでドレン・ゴミ等を取り除いて使用してください。
・無給油で使用できます。給油される場合はタービン油「ISO VG32」を使用してください。
●連続通電
・長時間連続的に通電しますと、コイル発熱により電磁弁の性能及び寿命の低下を引き起こす可能性がありますので、
　非通電時間を長くするよう設定してください。
●取付
・バルブの取り付けは、配管で指示する方法は避けて、必ず本体を固定する取り付けをしてください。
●メンテナンス
・メンテナンスを行う場合は事前に電源を切り、供給している圧縮空気を止め、残圧がない事を確認の上、実施してください。
・電磁弁は分解しないでください。

■流量特性

[ ! ]動作不良の場合は、下記の点をご確認ください。
・使用圧力は0.15～0.7MPaになっているか。
(パイロット式のため、供給圧力0.15MPa未満では動作しません。また出口側が大気解放の場合は作動しません。)
・定格電圧の範囲内か。
