リンク　－スタンダードタイプ－　Ｄ２寸フリ－

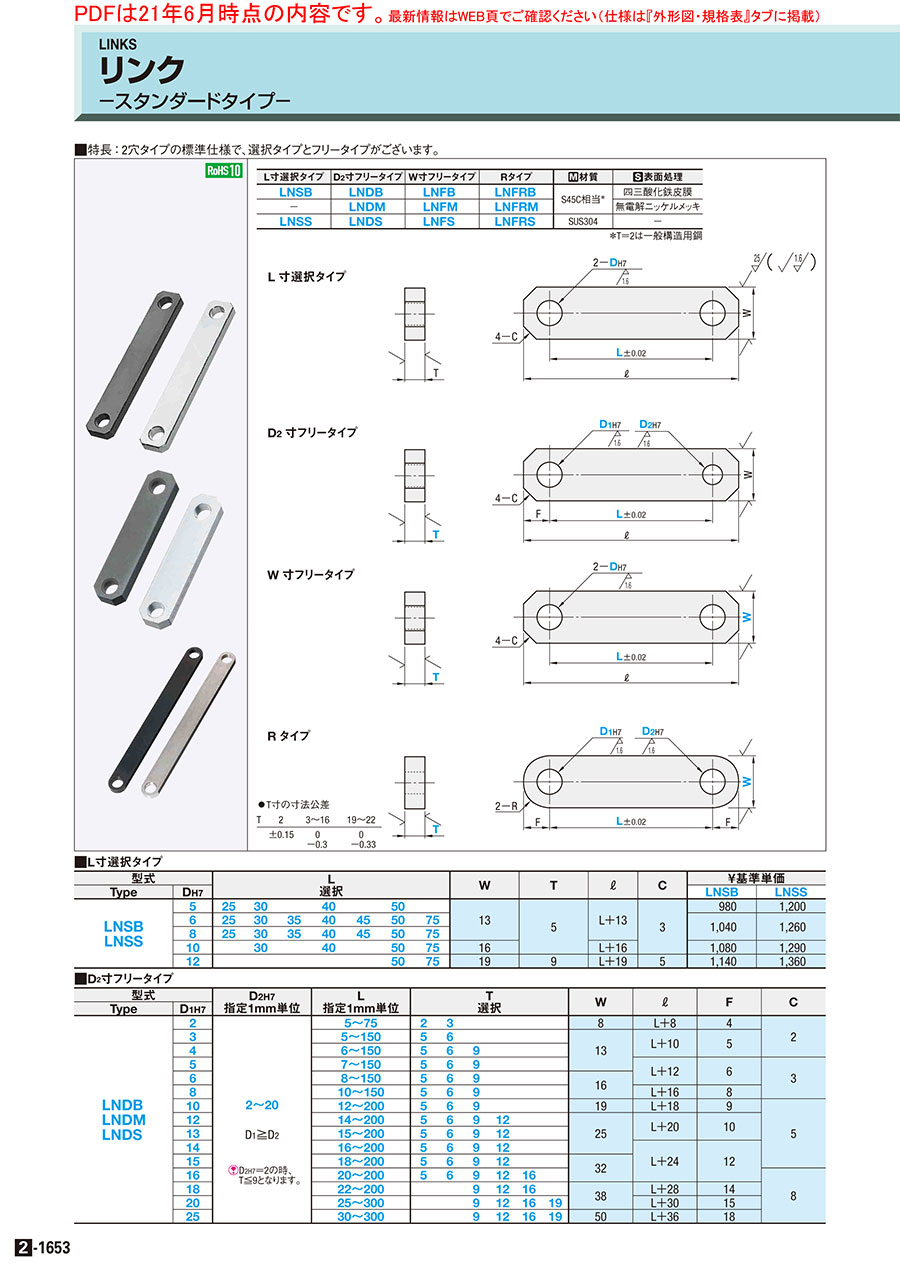

カタログ |P.2-1653

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（17件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－３穴タイプ－

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－無給油ブッシュ圧入タイプ－

通常出荷日：3 日目

【材質・表面処理】S45C相当・四三酸化鉄皮膜、S45C相当・無電解ニッケルメ...

詳細情報を確認する

穴数
2つ

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が315型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

L寸選択タイプ

D2寸フリータイプ

W寸フリータイプ

Rタイプ

●T寸の寸法公差

T	2	3～16	19～22
公差	±0.15	0 －0.3	0 －0.33

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、T、W寸法は除く。

L寸選択タイプ	D₂寸フリータイプ	W寸フリータイプ	Rタイプ	[ M ]材質	[ S ]表面処理
LNSB	LNDB	LNFB	LNFRB	S45C相当^＊	四三酸化鉄皮膜
−	LNDM	LNFM	LNFRM	S45C相当^＊	無電解ニッケルメッキ
LNSS	LNDS	LNFS	LNFRS	SUS304	−

＊T＝2は一般構造用鋼

規格表

型式	−	D₂	−	L	−	W	−	T
LNSB5 LNDB10 LNFB10 LNFRB8	− −	8 6	− − − −	L25 L100 L60 L100	− −	W20 W15	− − −	T6 T9 T9

■L寸選択タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 選択							W	T	ℓ	C	￥基準単価
Type	D_H7	L 選択							W	T	ℓ	C	LNSB	LNSS
LNSB LNSS	5	25	30		40		50		13	5	L＋13	3	1,030	1,260
	6	25	30	35	40	45	50	75					1,090	1,320
	8	25	30	35	40	45	50	75					1,090	1,320
	10		30		40		50	75	16		L＋16		1,130	1,350
	12						50	75	19	9	L＋19	5	1,200	1,430

[ NG ]LNSS8では、L40は指定不可

■D₂寸フリータイプ

型式		D_2H7 指定1mm単位	L 指定1mm単位	T 選択						W	ℓ	F	C
Type	D_1H7	D_2H7 指定1mm単位	L 指定1mm単位	T 選択						W	ℓ	F	C
LNDB LNDM LNDS	2	2〜20 D₁≧D₂ [ ! ]D_2H7＝2の時、 T≦9となります。	5〜75	2	3					8	L＋8	4	2
	3		5〜150	5	6					13	L＋10	5
	4		6〜150	5	6	9					L＋10	5
	5		7〜150	5	6	9					L＋12	6	3
	6		8〜150	5	6	9				16	L＋12	6
	8		10〜150	5	6	9				16	L＋16	8
	10		12〜200	5	6	9				19	L＋18	9	5
	12		14〜200	5	6	9	12			25	L＋20	10
	13		15〜200	5	6	9	12				L＋20	10
	14		16〜200	5	6	9	12				L＋24	12
	15		18〜200	5	6	9	12			32
	16		20〜200	5	6	9	12	16		32			8
	18		22〜200			9	12	16		38	L＋28	14
	20		25〜300			9	12	16	19	38	L＋30	15
	25		30〜300			9	12	16	19	50	L＋36	18

■W寸フリータイプ

型式		L 指定1mm単位	W 指定1mm単位	T 選択								ℓ	C
Type	D_H7	L 指定1mm単位	W 指定1mm単位	T 選択								ℓ	C
LNFB LNFM LNFS	2	10〜75	7〜12	2	3							L＋8	2
	3	10〜150	10〜20	5	6							L＋10	3
	4			5	6	9
	5			5	6	9
	6			5	6	9						L＋12
	8			5	6	9	10					L＋16
	10	20〜200	15〜30	5	6	9	10					L＋20	5
	12		20〜30	5	6	9	10	12	16			L＋30
	13		20〜30	5	6	9	10	12	16
	14		20〜40			9	10	12	16
	15					9	10	12	16
	16					9	10	12	16			L＋32
	18					9	10	12	16			L＋36
	20	30〜300	25〜50			9	10	12	16	19		L＋45	8
	25	30〜300	30〜60			9	10	12	16	19	22	L＋50	8

■Rタイプ

型式		D_2H7 指定1mm単位	L 指定1mm単位	W 指定1mm単位	T 選択								F	R
Type	D_1H7	D_2H7 指定1mm単位	L 指定1mm単位	W 指定1mm単位	T 選択								F	R
LNFRB LNFRM LNFRS	2	2〜20 D₁≧D₂ [ ! ]D_2H7＝2の時、 T≦10となります。	20〜75	6〜12	2	3							W/2	W/2
	3		20〜150	7〜20	5	6
	4			8〜20	5	6	9
	5			9〜20	5	6	9
	6			10〜20	5	6	9
	8			12〜20	5	6	9	10
	10		30〜200	16〜30	5	6	9	10
	12			18〜30			9	10	12	16
	13			19〜30			9	10	12	16
	14			20〜40			9	10	12	16
	15			21〜40			9	10	12	16
	16			22〜40			9	10	12	16
	18			24〜40			9	10	12	16
	20		40〜300	30〜50			9	10	12	16	19
	25		40〜300	35〜60			9	10	12	16	19	22

追加工

追加工コード	L寸法0.1mm単位指定		適用条件	指定例	\/1Code
LC		L寸法0.1mm単位指定 LをLCに変更して指定〈指定方法〉：LC100.5	[ NG ]L寸選択タイプ適用不可	LNFB10−LC100.5−W20−T9	200

型番リスト

表示件数

...

型番

LNDB2-2-L[5-75/1]-T[2,3]

LNDB2-2-LC[5-75/0.1]-T[2,3]

LNDB3-[2,3]-L[5-150/1]-T[5,6]

LNDB3-[2,3]-LC[5-150/0.1]-T[5,6]

LNDB4-[2-4/1]-L[6-150/1]-T[5,6,9]

LNDB4-[2-4/1]-LC[6-150/0.1]-T[5,6,9]

LNDB5-[2-5/1]-L[7-150/1]-T[5,6,9]

LNDB5-[2-5/1]-LC[7-150/0.1]-T[5,6,9]

LNDB6-[2-6/1]-L[8-150/1]-T[5,6,9]

LNDB6-[2-6/1]-LC[8-150/0.1]-T[5,6,9]

LNDB8-[2-8/1]-L[10-150/1]-T[5,6,9]

LNDB8-[2-8/1]-LC[10-150/0.1]-T[5,6,9]

LNDB10-[2-10/1]-L[12-200/1]-T[5,6,9]

LNDB10-[2-10/1]-LC[12-200/0.1]-T[5,6,9]

LNDB12-[2-12/1]-L[14-200/1]-T[5,6,9,12]

LNDB12-[2-12/1]-LC[14-200/0.1]-T[5,6,9,12]

LNDB13-[2-13/1]-L[15-200/1]-T[5,6,9,12]

LNDB13-[2-13/1]-LC[15-200/0.1]-T[5,6,9,12]

LNDB14-[2-14/1]-L[16-200/1]-T[5,6,9,12]

LNDB14-[2-14/1]-LC[16-200/0.1]-T[5,6,9,12]

LNDB15-[2-15/1]-L[18-200/1]-T[5,6,9,12]

LNDB15-[2-15/1]-LC[18-200/0.1]-T[5,6,9,12]

LNDB16-[2-16/1]-L[20-200/1]-T[5,6,9,12,16]

LNDB16-[2-16/1]-LC[20-200/0.1]-T[5,6,9,12,16]

LNDB18-[2-18/1]-L[22-200/1]-T[9,12,16]

LNDB18-[2-18/1]-LC[22-200/0.1]-T[9,12,16]

LNDB20-[2-20/1]-L[25-300/1]-T[9,12,16,19]

LNDB20-[2-20/1]-LC[25-300/0.1]-T[9,12,16,19]

LNDB25-[2-20/1]-L[30-300/1]-T[9,12,16,19]

LNDB25-[2-20/1]-LC[30-300/0.1]-T[9,12,16,19]

LNDM2-2-L[5-75/1]-T[2,3]

LNDM2-2-LC[5-75/0.1]-T[2,3]

LNDM3-[2,3]-L[5-150/1]-T[5,6]

LNDM3-[2,3]-LC[5-150/0.1]-T[5,6]

LNDM4-[2-4/1]-L[6-150/1]-T[5,6,9]

LNDM4-[2-4/1]-LC[6-150/0.1]-T[5,6,9]

LNDM5-[2-5/1]-L[7-150/1]-T[5,6,9]

LNDM5-[2-5/1]-LC[7-150/0.1]-T[5,6,9]

LNDM6-[2-6/1]-L[8-150/1]-T[5,6,9]

LNDM6-[2-6/1]-LC[8-150/0.1]-T[5,6,9]

LNDM8-[2-8/1]-L[10-150/1]-T[5,6,9]

LNDM8-[2-8/1]-LC[10-150/0.1]-T[5,6,9]

LNDM10-[2-10/1]-L[12-200/1]-T[5,6,9]

LNDM10-[2-10/1]-LC[12-200/0.1]-T[5,6,9]

LNDM12-[2-12/1]-L[14-200/1]-T[5,6,9,12]

LNDM12-[2-12/1]-LC[14-200/0.1]-T[5,6,9,12]

LNDM13-[2-13/1]-L[15-200/1]-T[5,6,9,12]

LNDM13-[2-13/1]-LC[15-200/0.1]-T[5,6,9,12]

LNDM14-[2-14/1]-L[16-200/1]-T[5,6,9,12]

LNDM14-[2-14/1]-LC[16-200/0.1]-T[5,6,9,12]

LNDM15-[2-15/1]-L[18-200/1]-T[5,6,9,12]

LNDM15-[2-15/1]-LC[18-200/0.1]-T[5,6,9,12]

LNDM16-[2-16/1]-L[20-200/1]-T[5,6,9,12,16]

LNDM16-[2-16/1]-LC[20-200/0.1]-T[5,6,9,12,16]

LNDM18-[2-18/1]-L[22-200/1]-T[9,12,16]

LNDM18-[2-18/1]-LC[22-200/0.1]-T[9,12,16]

LNDM20-[3-20/1]-L[25-300/1]-T[9,12,16,19]

LNDM20-[3-20/1]-LC[25-300/0.1]-T[9,12,16,19]

LNDM25-[2-25/1]-L[30-300/1]-T[9,12,16,19]

LNDM25-[2-25/1]-LC[30-300/0.1]-T[9,12,16,19]
