フローティングジョイント －スタンダ－ドめねじタイプ－
- 環境対応
- RoHS対応（10物質）
- 種類
- スロットイン形
- 単品セット
- コネクタ単体
- 接続種類 シリンダ側
- めねじ
- 材質証明書
- 対象
ご注意

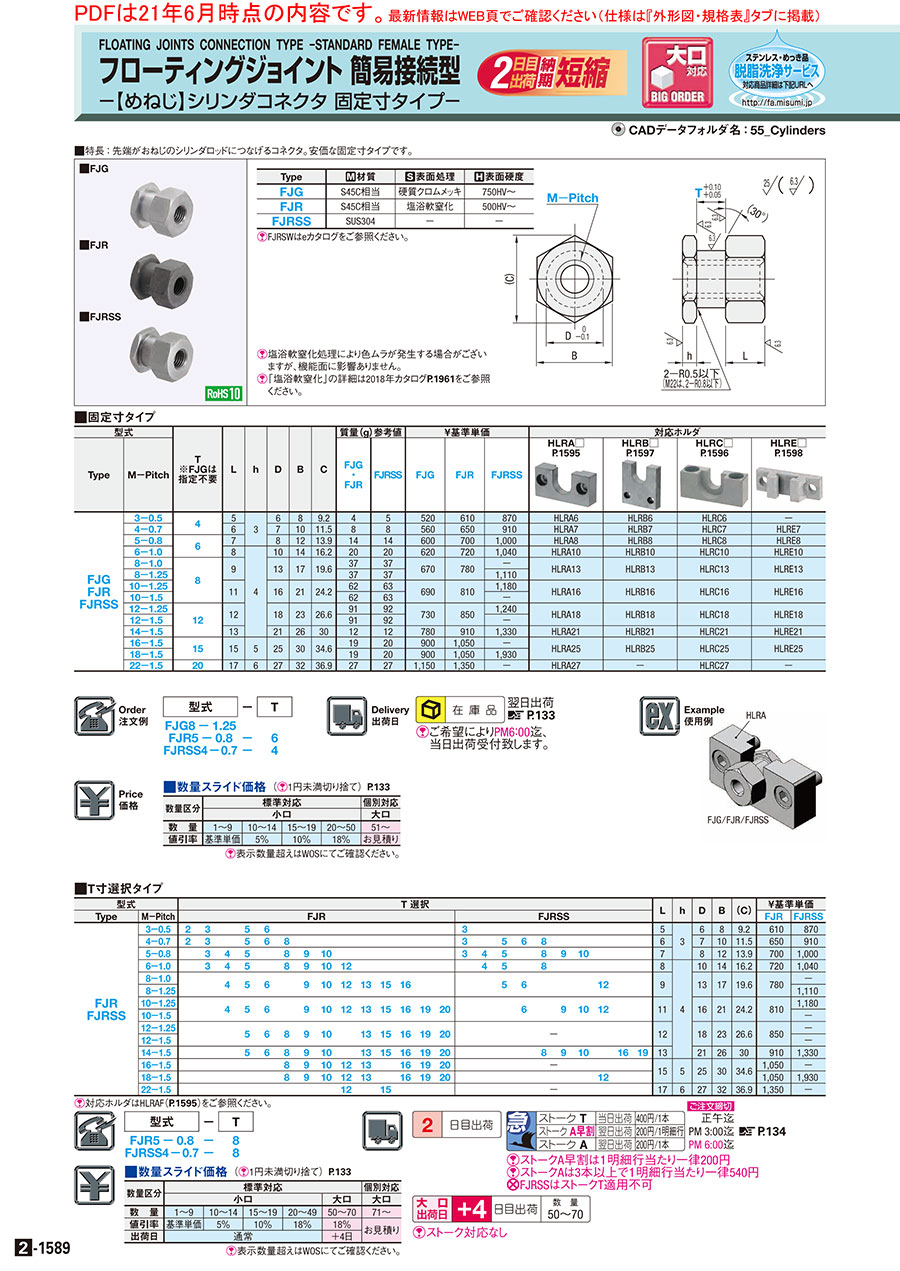

外形図・規格表
外形図
L寸固定タイプ
L寸指定タイプ
FJR
FJRSS
FJRSW
FJRC
FJRL
FJRSWL
を超え | 以下 | 公差 |
0.5 | 3 | ±0.1 |
3 | 6 | ±0.1 |
6 | 30 | ±0.2 |
30 | 120 | ±0.3 |
120 | 400 | ±0.5 |
製品仕様
| L寸固定タイプ | L寸指定タイプ | [ M ]材質 | [ S ]表面処理 | [ H ]表面硬度 |
| FJR | FJRL | S45C相当 | 塩浴軟窒化 | 500HV〜 |
| FJG | FJGF | 硬質クロムメッキ | 750HV〜 | |
| FJRSS | − | SUS304 | − | − |
| FJRSW | FJRSWL | 窒化処理 | 1000HV〜 | |
| FJRC | − | 硬質クロムメッキ | 750HV〜 |
[ ! ] 「塩浴軟窒化」の詳細はこちらをご参照ください。
[ ! ] L寸指定タイプのねじ側端面には塩浴軟窒化処理しておりません。
規格表
| 型式 | − | T | − | L |
| FJR5−0.8 FJRL14−1.5 FJRC10−1.25 | − − − | 6 12 8 | − | 20 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T 選 択 | L | h | D | B | (C) | ￥基準単価 | |||||||||||||||||||||
| Type | M−Pitch | L寸 固定 | L寸指定 (指定1mm単位) | L寸固定タイプ | L寸指定タイプ | |||||||||||||||||||||||
| FJR | FJRSS | FJRSW | FJRC | FJG | FJRL | FJRSWL | ||||||||||||||||||||||
| L寸固定タイプ FJR・FJRSS (T寸は★のみ) FJRSW・FJRC・FJG (T寸は＊のみ） ※ねじ径8・10・12は8-1.25・ 10-1.2512-1.25のみ選択可) L寸指定タイプ FJRL・FJRSWL | 3−0.5 | 2 | 3★ | 4＊★ | 5 | 6 | 5 | 3〜50 | 3 | 6 | 8 | 9.2 | 640 | 910 | 1,060 | 1,190 | 550 | 710 | 1,320 | |||||||||
| 4−0.7 | 2 | 3★ | 4＊★ | 5★ | 6★ | 8★ | 6 | 3〜60 | 7 | 10 | 11.5 | 680 | 960 | 1,100 | 1,230 | 590 | 760 | 1,380 | ||||||||||
| 5−0.8 | 3★ | 4★ | 5★ | 6＊★ | 8★ | 9★ | 10★ | 7 | 3〜60 | 8 | 12 | 13.9 | 740 | 1,050 | 1,160 | 1,290 | 630 | 820 | 1,500 | |||||||||
| 6−1.0 | 3 | 4★ | 5★ | 6＊★ | 8★ | 9 | 10 | 12 | 8 | 4〜80 | 4 | 10 | 14 | 16.2 | 760 | 1,090 | 1,200 | 1,330 | 650 | 850 | 1,520 | |||||||
| 8−1.0 | 4 | 5★ | 6★ | 8＊★ | 9 | 10 | 12★ | 13 | 15 | 16 | 9 | 4〜100 | 13 | 17 | 19.6 | 820 | － | 1,320 | － | 700 | 890 | 1,690 | ||||||
| 8−1.25 | 1,170 | 1,480 | ||||||||||||||||||||||||||
| 10−1.25 | 4 | 5 | 6★ | 8＊★ | 9★ | 10★ | 12★ | 13 | 15 | 16 | 19 | 20 | 11 | 4〜100 | 16 | 21 | 24.2 | 850 | 1,240 | 1,380 | 1,530 | 720 | 960 | 1,760 | ||||
| 10−1.5 | － | － | ||||||||||||||||||||||||||
| 12−1.25 | 5 | 6 | 8 | 9 | 10 | 12＊★ | 13 | 15 | 16 | 19 | 20 | 12 | 5〜100 | 18 | 23 | 26.6 | 890 | 1,300 | 1,490 | 1,660 | 770 | 1,000 | 1,890 | |||||
| 12−1.5 | － | － | ||||||||||||||||||||||||||
| 14−1.5 | 5 | 6 | 8★ | 9★ | 10★ | 12＊★ | 13 | 15 | 16★ | 19★ | 20 | 13 | 5〜100 | 21 | 26 | 30 | 960 | 1,400 | 1,560 | 1,740 | 820 | 1,070 | 1,960 | |||||
| 16−1.5 | 8 | 9 | 10 | 12 | 13 | 15＊ | 16 | 19 | 20 | 15 | 8〜100 | 5 | 25 | 30 | 34.6 | 1,100 | － | 2,090 | 2,330 | 950 | 1,290 | 2,530 | ||||||
| 18−1.5 | 8 | 9 | 10 | 12★ | 13 | 15＊★ | 16 | 19 | 20 | 8〜100 | 1,100 | 2,030 | 2,240 | 2,490 | 950 | 1,290 | 2,760 | |||||||||||
| 22−1.5 | 12 | 15 | 20＊ | 17 | 10〜100 | 6 | 27 | 32 | 36.9 | 1,420 | － | － | － | 1,210 | 1,760 | － | ||||||||||||
[ ! ] T＝2は、FJRのみ選択可能です。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T 指定0.1mm単位 | L 指定1mm単位 | h | D | B | C | ￥基準単価 | |
| Type | M－Pitch | |||||||
| FJGF | 3－0.5 | 2.0～20.0 | 3～10 | 3 | 6 | 8 | 9.2 | 680 |
| 4－0.7 | 2.0～20.0 | 3～20 | 7 | 10 | 11.5 | 720 | ||
| 5－0.8 | 2.0～20.0 | 3～20 | 8 | 12 | 13.9 | 790 | ||
| 6－1.0 | 3.0～20.0 | 4～30 | 4 | 10 | 14 | 16.2 | 810 | |
| 8－1.0 | 3.0～20.0 | 4～30 | 13 | 17 | 19.6 | 870 | ||
| 8－1.25 | 3.0～20.0 | |||||||
| 10－1.25 | 3.0～20.0 | 4～40 | 16 | 21 | 24.2 | 900 | ||
| 10－1.5 | 3.0～20.0 | |||||||
| 12－1.25 | 4.0～20.0 | 5～40 | 18 | 23 | 26.6 | 950 | ||
| 12－1.5 | 4.0～20.0 | |||||||
| 14－1.5 | 4.0～20.0 | 5～40 | 21 | 26 | 30 | 1,020 | ||
| 16－1.5 | 8.0～30.0 | 8～40 | 5 | 25 | 30 | 34.6 | 1,170 | |
| 18－1.5 | 8.0～30.0 | 8～40 | ||||||
| 22－1.5 | 10.0～30.0 | 10～40 | 6 | 27 | 32 | 36.9 | 1,500 | |
[ ! ]対応ホルダはHLRAF（こちら）をご参照ください。
＜参考＞T寸指定方法の例
・オリジナルのホルダ/フラットバーと組み合わせて使用する場合にT寸指定をご利用ください。
・「溝幅・公差を加味した寸法指定」により、ガタつきを最小限に抑えることができます。
■フラットバー接続時コネクタT寸指定例 単位：mm
| 加工法 | 板厚 | 公差 | コネクタT寸 | ガタ量※ | |
| 上限 | 下限 | ||||
| 例1 冷間圧延 | 4.5 | 0 | －0.1 | 4.5 | 0.05～0.2 |
| 例2 熱間圧延 | 5 | 0.3 | －0.3 | 5.3 | 0.05～0.7 |
M-Pitch | T ※FJGは 指定不可 | HLRA  | HLRB  | HLRC  | HLRE  | T | HLRD□  | T | HLRL□  | T | HLRAF  |
3-0.5 | 4 | HLRA6 | HLRB6 | HLRC6 | - | − | − | − | − | 3〜6 | HLRAF6−3〜6 |
4-0.7 | HLRA7 | HLRB7 | HLRC7 | HLRE7 | 8 | HLRD7 | 6 | HLRL7 | 3〜8 | HLRAF7−3〜8 | |
5-0.8 | 6 | HLRA8 | HLRB8 | HLRC8 | HLRE8 | 10 | HLRD8 | HLRL8 | 3〜10 | HLRAF8−3〜10 | |
6-1.0 | HLRA10 | HLRB10 | HLRC10 | HLRE10 | 12 | HLRD10 | HLRL10 | 3〜12 | HLRAF10−3〜12 | ||
8-1.0 | 8 | HLRA13 | HLRB13 | HLRC13 | HLRE13 | 13 | HLRD13 | HLRL13 | 4〜12 | HLRAF13−4〜12 | |
8-1.25 | |||||||||||
10-1.25 | HLRA16 | HLRB16 | HLRC16 | HLRE16 | 15 | HLRD16 | 8 | HLRL16 | 5〜15 | HLRAF16−5〜15 | |
10-1.5 | |||||||||||
12-1.25 | 12 | HLRA18 | HLRB18 | HLRC18 | HLRE18 | 16 | HLRD18 | HLRL18 | − | − | |
12-1.5 | |||||||||||
14-1.5 | HLRA21 | HLRB21 | HLRC21 | HLRE21 | 19 | HLRD21 | 10 | HLRL21 | 6〜15 | HLRAF21−6〜15 | |
16-1.5 | 15 | HLRA25 | HLRB25 | HLRC25 | HLRE25 | 20 | HLRD25 | HLRL25 | 8〜20 | HLRAF25−8〜20 | |
18-1.5 | |||||||||||
22-1.5 | 20 | HLRA27 | - | HLRC27 | - | − | − | − | − | 12〜20 | HLRAF27−12〜20 |
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
- |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
- |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
- |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
- |
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
- |
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
- |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
- |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
- |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
- |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
- |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
- |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
- |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
- |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
1,010円 ( 1,111円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
詳細情報
基本情報
【特長】コネクタをホルダや被動体の溝に引っ掛けたり、被動体の穴を通すだけで簡単に接続可能です。
納期・価格
■数量スライド価格（[ ! ]1円未満切り捨て)こちら
数量区分 | 標準対応 | 個別対応 | ||||
小口 | 大口 | 大口 | ||||
数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜49 | 50〜70 | 71～ |
値引率 | 基準単価 | 5% | 10% | 18% | 18% | お見積り |
出荷日 | 通常 | ＋4日 | ||||
| 3 | 日目出荷 |
| 大 口 出荷日 | +4 | 日目出荷 | 数量 50～70 |
■数量スライド価格（[ ! ]1円未満切り捨て)こちら
数量区分 | 標準対応 | 個別対応 | |||
小口 | 大口 | ||||
数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜30 | 31～ |
値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
| 5 | 日目出荷 |
■数量スライド価格（[ ! ]1円未満切り捨て)こちら
数量区分 | 標準対応 | 個別対応 | |||
小口 | 大口 | ||||
数量 | 1〜9 | 10〜14 | 15〜19 | 20〜49 | 50〜 |
値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
| 5 | 日目出荷 |
■数量スライド価格（[ ! ]1円未満切り捨て)こちら
数量区分 | 標準対応 | 個別対応 | |||
小口 | 大口 | ||||
数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51～ |
値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
概要・仕様
使用例
FJG/FJR/FJRSS
■連結長の延長・調整が可能です。
