ミスミ

手動切替バルブ　グリップタイプ

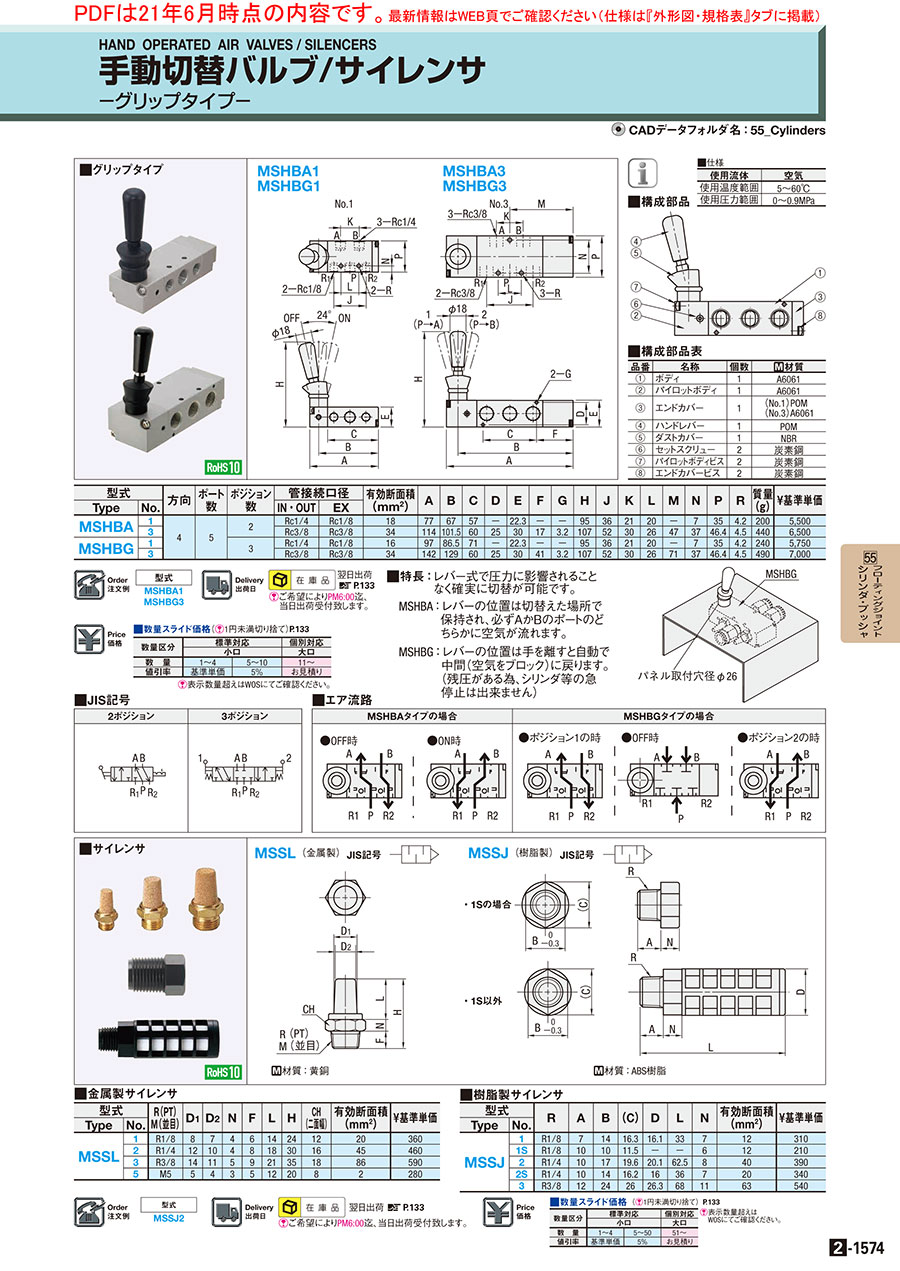

カタログ |P.2-1574

数量スライド割引
当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 5,960円～7,570円

税込単価: 6,556円～8,327円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

小型切替バルブ－トグルタイプ－

4.7

通常価格(税別)： 3,270円 (税込価格：3,597円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

手動切替バルブ－ミニチュアレバータイプ－

4.4

通常価格(税別)： 5,090円 (税込価格：5,599円)

通常出荷日：在庫品1日目

手を離すとエア機器を停止できる３ポジションタイプもご用意しております。

詳細情報を確認する

ポート数
5
切換操作
グリップタイプ
本体形状
ブロック横形
配管口の種類
Rc
配管の種類と方向
ダイレクト側面
操作状態保持
保持
取付方法
底面・パネル取付

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が4型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

MSHBA1
MSHBG1 MSHBA3
MSHBG3

■仕様

使用流体	空気
使用温度範囲	5～60℃
使用圧力範囲	0～0.9MPa

規格表

型式

MSHBA1

MSHBG3

型式		方向	ポート数	ポジション数	管接続口径		有効断面積 (mm²)	A	B	C	D	E	F	G	H	J	K	L	M	N	P	R	質量 (ｇ)	￥基準単価
Type	No.	方向	ポート数	ポジション数	IN・OUT	EX	有効断面積 (mm²)	A	B	C	D	E	F	G	H	J	K	L	M	N	P	R	質量 (ｇ)	￥基準単価
MSHBA	1	4	5	2	Rc1/4	Rc1/8	18	77	67	57	－	22.3	－	－	95	36	21	20	－	7	35	4.2	200	5,780
MSHBA	3			2	Rc3/8	Rc3/8	34	114	101.5	60	25	30	17	3.2	107	52	30	26	47	37	46.4	4.5	440	6,830
MSHBG	1			3	Rc1/4	Rc1/8	16	97	86.5	71	－	22.3	－	－	95	36	21	20	－	7	35	4.2	240	6,040
MSHBG	3			3	Rc3/8	Rc3/8	34	142	129	60	25	30	41	3.2	107	52	30	26	71	37	46.4	4.5	490	7,350

型番リスト

表示件数

型番

ポジション数

管接続口径(IN・OUT)

有効断面積

(mm2)

方向

RoHS?

最小発注数量

2位置エキゾースト	Rc1/4	18	4	10	1個
2位置エキゾースト	Rc3/8	34	4	10	1個
3位置クローズドセンタ	Rc1/4	16	-	10	1個
3位置クローズドセンタ	Rc3/8	34	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,960円 ( 6,556円 )	在庫品1日目当日出荷可能
7,040円 ( 7,744円 )	在庫品1日目当日出荷可能
6,220円 ( 6,842円 )	在庫品1日目当日出荷可能
7,570円 ( 8,327円 )	在庫品1日目当日出荷可能

基本情報

手を離すとエア機器を停止できる３ポジションタイプもご用意しております。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜4	5〜10	11～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■構成部品

■構成部品表

品番	名称	個数	[ M ]材質
①	ボディ	1	A6061
②	パイロットボディ	1	A6061
③	エンドカバ－	1	（No.1）POM （No.3）A6061
④	ハンドレバ－	1	POM
⑤	ダストカバ－	1	NBR
⑥	セットスクリュ－	2	炭素鋼
⑦	パイロットボディビス	2	炭素鋼
⑧	エンドカバ－ビス	2	炭素鋼

■特長
レバー式で圧力に影響されることなく確実に切替が可能です。
MSHBA：レバーの位置は切替えた場所で保持され、必ずAかBのポートのどちらかに空気が流れます。
MSHBG：レバーの位置は手を離すと自動で中間（空気をブロック）に戻ります。
（残圧がある為、シリンダ等の急停止は出来ません。）

■JIS記号

2ポジション	3ポジション

■エア流路

MSHBAタイプの場合		MSHBGタイプの場合
OFF時	ON時	ポジション1の時	OFF時	ポジション2の時

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
小型切替バルブ－トグルタイプ－
エアシリンダなどの制御を非常にコンパクトに行えます。
ミスミ
手動切替バルブ－ミニチュアレバータイプ－
小型のレバーでエア機器の制御を行えます。
ミスミ
手動切替バルブ　パネルマウントタイプ
小型でありながら大容量なパネルマウントタイプの手動切り替えバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
