ミスミ

Ｏリング　Ｓシリーズ

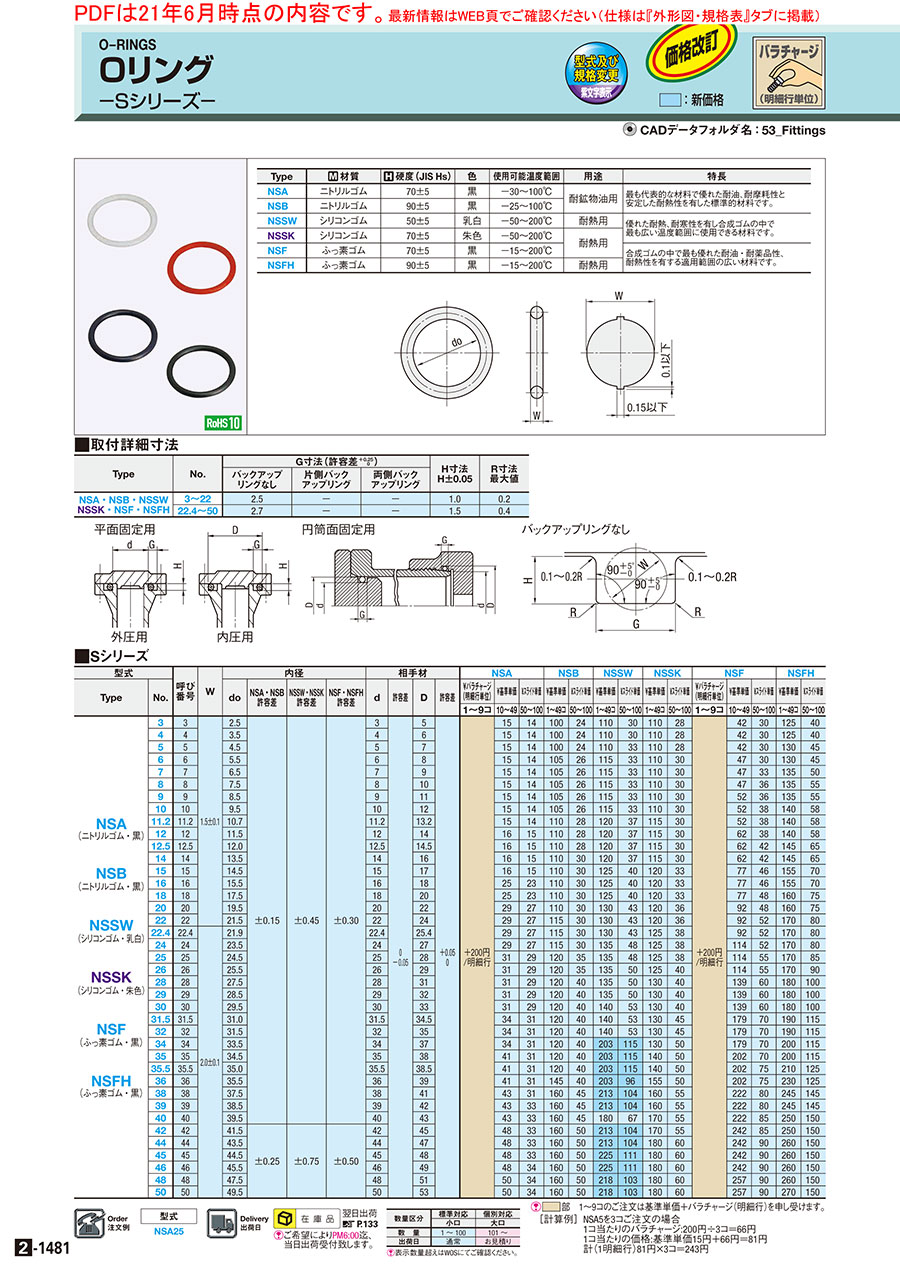

カタログ |P.2-1481

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（47件）

通常単価(税別): 110円～490円

税込単価: 121円～539円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Oリング -省スペース固定用・運動用・固定用-

4.4

通常価格(税別)： 570円 (税込価格：627円)

通常出荷日：在庫品1日目

【特長】・Ｏリング　Sシリーズです。・在庫品のため即日出荷可能です。

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
Oリング
規格
Sシリーズ
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

未確定：候補が234型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■取付詳細寸法

Type	No.	G寸法（許容差＋0.250）			H寸法 H±0.05	R寸法最大値
Type	No.	バックアップリングなし	片側バックアップリング	両側バックアップリング	H寸法 H±0.05	R寸法最大値
NSA・NSB・NSSW NSSK・NSF・NSFH	3～22	2.5	－	－	1.0	0.2
NSA・NSB・NSSW NSSK・NSF・NSFH	22.4～50	2.7	－	－	1.5	0.4

平面固定用

円筒面固定用

バックアップリングなし

外圧用

内圧用

Type	[ M ] 材質	[ H ]硬度 (JIS Hs)	色	使用可能温度範囲	旧JIS 材料識別記号	JIS材料識別記号	用途	特長
NSA	ニトリルゴム	70±5	黒	－30〜100℃	1種A	NBR-70-1	耐鉱物油用	最も代表的な材料で優れた耐油、耐摩耗性と安定した耐熱性を有した標準的材料です。
NSB	ニトリルゴム	90±5	黒	－25〜100℃	1種B	NBR-90	耐鉱物油用	最も代表的な材料で優れた耐油、耐摩耗性と安定した耐熱性を有した標準的材料です。
NSSW	シリコンゴム	50±5	乳白	－50〜200℃	―	―	耐熱用	優れた耐熱、耐寒性を有し合成ゴムの中で最も広い温度範囲に使用できる材料です。
NSSK	シリコンゴム	70±5	朱色	－50〜200℃	4種C	VMQ-70	耐熱用	優れた耐熱、耐寒性を有し合成ゴムの中で最も広い温度範囲に使用できる材料です。
NSF	ふっ素ゴム	70±5	黒	－15〜200℃	4種D	FKM-70	耐熱用	合成ゴムの中で最も優れた耐油・耐薬品性、耐熱性を有する適用範囲の広い材料です。
NSFH	ふっ素ゴム	90±5	黒	－15〜200℃	―	FKM-90	耐熱用	合成ゴムの中で最も優れた耐油・耐薬品性、耐熱性を有する適用範囲の広い材料です。

[ ! ]NSSWは材料不足により納期が不安定な為、順次弊社在庫が無くなり次第受注停止となります。
代替品情報はこちらをご確認ください。
[ ! ]耐用年数は使用環境によって一定ではありません。

規格表

型式

NSA25

■Sシリーズ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		呼び番号	W	内径				相手材				NSA			NSB		NSSW		NSSK		NSF			NSFH
Type	No.			do	NSA・NSB 許容差	NSSW・NSSK 許容差	NSF・NSFH 許容差	d	許容差	D	許容差	￥バラチャ−ジ (明細行単位)	￥基準単価	¥スライド単価	￥基準単価	¥スライド単価	￥基準単価	¥スライド単価	￥基準単価	¥スライド単価	￥バラチャ−ジ (明細行単位)	￥基準単価	¥スライド単価	￥基準単価	¥スライド単価
Type	No.			do	NSA・NSB 許容差	NSSW・NSSK 許容差	NSF・NSFH 許容差	d	許容差	D	許容差	1〜9コ	10〜49	50〜100	1〜49コ	50〜100	1〜49コ	50〜100	1〜49コ	50〜100	1〜9コ	10〜49	50〜100	1〜49コ	50〜100
NSA (ニトリルゴム・黒) NSB (ニトリルゴム・黒) NSSW (シリコンゴム・乳白) NSSK (シリコンゴム・朱色) NSF (ふっ素ゴム・黒) NSFH (ふっ素ゴム・黒)	3	3	1.5±0.1	2.5	±0.15	±0.45	±0.30	3	0 − 0.05	5	＋0.05 0	＋200円 /明細行	16	15	105	26	116	32	116	30	＋200円 /明細行	45	32	132	42
	4	4		3.5				4		6			16	15	105	26	116	32	116	30		45	32	132	42
	5	5		4.5				5		7			16	15	105	26	116	35	116	30		45	32	137	48
	6	6		5.5				6		8			16	15	111	28	121	35	116	32		50	32	137	48
	7	7		6.5				7		9			16	15	111	28	121	35	116	32		50	35	142	53
	8	8		7.5				8		10			16	15	111	28	121	35	116	32		50	38	142	58
	9	9		8.5				9		11			16	15	111	28	121	35	116	32		55	38	142	58
	10	10		9.5				10		12			16	15	111	28	121	35	116	32		55	40	147	61
	11.2	11.2		10.7				11.2		13.2			16	15	116	30	126	39	121	32		55	40	147	61
	12	12		11.5				12		14			17	16	116	30	126	39	121	32		66	40	147	61
	12.5	12.5		12.0				12.5		14.5			17	16	116	30	126	39	121	32		66	45	153	69
	14	14		13.5				14		16			17	16	116	32	126	39	121	32		66	45	153	69
	15	15		14.5				15		17			17	16	116	32	132	42	126	35		81	49	163	74
	16	16		15.5				16		18			27	25	116	32	132	42	126	35		81	49	163	74
	18	18		17.5				18		20			27	25	116	32	132	42	126	35		81	51	168	79
	20	20		19.5				20		22			31	29	116	32	137	46	126	38		97	51	168	79
	22	22		21.5				22		24			31	29	121	32	137	46	126	38		97	55	179	84
	22.4	22.4	2.0±0.1	21.9				22.4		25.4			31	29	121	32	137	46	132	40		97	55	179	84
	24	24		23.5				24		27			31	29	121	32	142	51	132	40		120	55	179	84
	25	25		24.5				25		28			33	31	126	37	142	51	132	40		120	58	179	90
	26	26		25.5				26		29			33	31	126	37	142	53	132	42		120	58	179	95
	28	28		27.5				28		31			33	31	126	42	142	53	137	42		146	63	189	105
	29	29		28.5				29		32			33	31	126	42	142	53	137	42		146	63	189	105
	30	30		29.5				30		33			33	31	126	42	147	56	137	42		146	63	189	105
	31.5	31.5		31.0				31.5		34.5			36	33	126	42	147	56	137	48		188	74	200	121
	32	32		31.5				32		35			36	33	126	42	147	56	137	48		188	74	200	121
	34	34		33.5				34		37			36	33	126	42	214	121	137	53		188	74	210	121
	35	35		34.5				35		38			44	33	126	42	214	121	147	53		213	74	210	121
	35.5	35.5		35.0				35.5		38.5			44	33	126	42	214	121	147	53		213	79	221	132
	36	36		35.5				36		39			44	33	153	42	214	101	163	53		213	79	242	132
	38	38		37.5				38		41			46	33	168	48	224	110	168	58		234	84	258	153
	39	39		38.5				39		42			46	35	168	48	224	110	168	58		234	84	258	153
	40	40		39.5				40		43			46	35	168	48	189	71	179	58		234	90	263	158
	42	42		41.5	±0.25	±0.75	±0.50	42		45			51	35	168	53	224	110	179	58		255	90	263	158
	44	44		43.5				44		47			51	35	168	53	224	110	189	63		255	95	273	158
	45	45		44.5				45		48			51	35	168	53	237	117	189	63		255	95	273	158
	46	46		45.5				46		49			51	36	168	53	237	117	189	63		255	95	273	158
	48	48		47.5				48		51			53	36	168	53	229	109	189	63		270	95	273	158
	50	50		49.5				50		53			53	36	168	53	229	109	189	63		270	95	284	158

[ ! ] 部　1〜9コのご注文は基準単価＋バラチャージ（明細行）を申し受けます。
［計算例］ NSA5を3コご注文の場合
1コ当たりのバラチャージ:200円÷3コ＝66円
1コ当たりの価格:基準単価16円＋66円＝82円
計（1明細行）82円×3コ＝246円

型番リスト

表示件数

型番

特性・用途

内径 do(またはd)

(mm)

線径 W

(mm)

材質

呼び番号

硬度

色

材質証明書：材質

RoHS?

最小発注数量

-	2.5	1.5	ニトリルゴム	3	70±5	黒	ニトリルゴム	10	1個
-	3.5	1.5	ニトリルゴム	4	70±5	黒	ニトリルゴム	10	1個
-	4.5	1.5	ニトリルゴム	5	70±5	黒	ニトリルゴム	10	1個
-	5.5	1.5	ニトリルゴム	6	70±5	黒	ニトリルゴム	10	1個
-	6.5	1.5	ニトリルゴム	7	70±5	黒	ニトリルゴム	10	1個
-	7.5	1.5	ニトリルゴム	8	70±5	黒	ニトリルゴム	10	1個
-	8.5	1.5	ニトリルゴム	9	70±5	黒	ニトリルゴム	10	1個
-	9.5	1.5	ニトリルゴム	10	70±5	黒	ニトリルゴム	10	1個
-	10.7	1.5	ニトリルゴム	11.2	70±5	黒	ニトリルゴム	10	1個
-	11.5	1.5	ニトリルゴム	12	70±5	黒	ニトリルゴム	10	1個
-	12	1.5	ニトリルゴム	12.5	70±5	黒	ニトリルゴム	10	1個
-	13.5	1.5	ニトリルゴム	14	70±5	黒	ニトリルゴム	10	1個
-	14.5	1.5	ニトリルゴム	15	70±5	黒	ニトリルゴム	10	1個
-	15.5	1.5	ニトリルゴム	16	70±5	黒	ニトリルゴム	10	1個
-	17.5	1.5	ニトリルゴム	18	70±5	黒	ニトリルゴム	10	1個
-	19.5	1.5	ニトリルゴム	20	70±5	黒	ニトリルゴム	10	1個
-	21.5	1.5	ニトリルゴム	22	70±5	黒	ニトリルゴム	10	1個
-	21.9	2	ニトリルゴム	22.4	70±5	黒	ニトリルゴム	10	1個
-	23.5	2	ニトリルゴム	24	70±5	黒	ニトリルゴム	10	1個
-	24.5	2	ニトリルゴム	25	70±5	黒	ニトリルゴム	10	1個
-	25.5	2	ニトリルゴム	26	70±5	黒	ニトリルゴム	10	1個
-	27.5	2	ニトリルゴム	28	70±5	黒	ニトリルゴム	10	1個
-	28.5	2	ニトリルゴム	29	70±5	黒	ニトリルゴム	10	1個
-	29.5	2	ニトリルゴム	30	70±5	黒	ニトリルゴム	10	1個
-	31	2	ニトリルゴム	31.5	70±5	黒	ニトリルゴム	10	1個
-	31.5	2	ニトリルゴム	32	70±5	黒	ニトリルゴム	10	1個
-	33.5	2	ニトリルゴム	34	70±5	黒	ニトリルゴム	10	1個
-	34.5	2	ニトリルゴム	35	70±5	黒	ニトリルゴム	10	1個
-	35	2	ニトリルゴム	35.5	70±5	黒	ニトリルゴム	10	1個
-	35.5	2	ニトリルゴム	36	70±5	黒	ニトリルゴム	10	1個
-	37.5	2	ニトリルゴム	38	70±5	黒	ニトリルゴム	10	1個
-	38.5	2	ニトリルゴム	39	70±5	黒	ニトリルゴム	10	1個
-	39.5	2	ニトリルゴム	40	70±5	黒	ニトリルゴム	10	1個
-	41.5	2	ニトリルゴム	42	70±5	黒	ニトリルゴム	10	1個
-	43.5	2	ニトリルゴム	44	70±5	黒	ニトリルゴム	10	1個
-	44.5	2	ニトリルゴム	45	70±5	黒	ニトリルゴム	10	1個
-	45.5	2	ニトリルゴム	46	70±5	黒	ニトリルゴム	10	1個
-	47.5	2	ニトリルゴム	48	70±5	黒	ニトリルゴム	10	1個
耐食性・耐薬品	49.5	2	ニトリルゴム	50	70±5	黒	ニトリルゴム	10	1個
-	2.5	1.5	ニトリルゴム	3	90±5	黒	ニトリルゴム	10	1個
-	3.5	1.5	ニトリルゴム	4	90±5	黒	ニトリルゴム	10	1個
-	4.5	1.5	ニトリルゴム	5	90±5	黒	ニトリルゴム	10	1個
-	5.5	1.5	ニトリルゴム	6	90±5	黒	ニトリルゴム	10	1個
-	6.5	1.5	ニトリルゴム	7	90±5	黒	ニトリルゴム	10	1個
-	7.5	1.5	ニトリルゴム	8	90±5	黒	ニトリルゴム	10	1個
-	8.5	1.5	ニトリルゴム	9	90±5	黒	ニトリルゴム	10	1個
-	9.5	1.5	ニトリルゴム	10	90±5	黒	ニトリルゴム	10	1個
-	10.7	1.5	ニトリルゴム	11.2	90±5	黒	ニトリルゴム	10	1個
-	11.5	1.5	ニトリルゴム	12	90±5	黒	ニトリルゴム	10	1個
-	12	1.5	ニトリルゴム	12.5	90±5	黒	ニトリルゴム	10	1個
-	13.5	1.5	ニトリルゴム	14	90±5	黒	ニトリルゴム	10	1個
-	14.5	1.5	ニトリルゴム	15	90±5	黒	ニトリルゴム	10	1個
-	15.5	1.5	ニトリルゴム	16	90±5	黒	ニトリルゴム	10	1個
-	17.5	1.5	ニトリルゴム	18	90±5	黒	ニトリルゴム	10	1個
-	19.5	1.5	ニトリルゴム	20	90±5	黒	ニトリルゴム	10	1個
-	21.5	1.5	ニトリルゴム	22	90±5	黒	ニトリルゴム	10	1個
-	21.9	2	ニトリルゴム	22.4	90±5	黒	ニトリルゴム	10	1個
-	23.5	2	ニトリルゴム	24	90±5	黒	ニトリルゴム	10	1個
-	24.5	2	ニトリルゴム	25	90±5	黒	ニトリルゴム	10	1個
-	25.5	2	ニトリルゴム	26	90±5	黒	ニトリルゴム	10	1個

通常単価(税別) (税込単価)	通常出荷日

220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
110円 ( 121円 )	在庫品1日目当日出荷可能
110円 ( 121円 )	在庫品1日目当日出荷可能
110円 ( 121円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能

基本情報
納期・価格

基本情報

【特長】・Ｏリング　Sシリーズです。・在庫品のため即日出荷可能です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1～100	101～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
Ｏリング　Ｐシリーズ
運動・固定用のOリングです。
ミスミ
Ｏリング　Ｇシリーズ
固定用のOリングです。
ミスミ
Ｏリング　Ｖシリーズ/ＡＳシリーズ
真空フランジ用のOリングです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Ｏリング　Ｓシリーズのレビュー

4.5平均満足度：4.547件のレビュー

星5
68%
星4
21%
星3
11%
星2
0%
星1
0%

樹脂製試作品の水密シール

満足度：5.02017/03/01

3Dプリンターで制作した試作品の水密シールに使用しました。材質上あまり力を加えられないので、硬度50のシリコンゴム（NS...もっと読む

3人が参考にしています。

コネクタのシール

満足度：5.02018/08/20

耐薬性の高いものを探していました。耐薬性は現在確認中ですが、形状は問題ありません。

2人が参考にしています。

金型の止水

満足度：5.02018/05/29

種類やサイズが多いので助かります。うちの会社は大量に使うので助かってます。コスパもいいので重宝してます。

1人が参考にしています。

メンテナンス

満足度：4.02017/10/23

今まで某メーカーのものを使ってましたが。。。単価は高いのでまとめ買いするとかなり高額になってしまいます。この商品は安...もっと読む

1人が参考にしています。

リークテストのシール部品として

満足度：5.02023/07/31

必要な数が少ない時は、1個から注文可能なミスミ製のOリングを注文すること多いです。

0人が参考にしています。

47件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品Ｏリング　Ｓシリーズ	大口径Ｏリング	【クリーン洗浄品】Ｏリング　Ｐシリーズ	Ｏリング　Ｖシリーズ/ＡＳシリーズ	Oリング NOK WEXシリーズ（水用Oリングシリーズ：固定用、運動用）	Oリング NOK Sシリーズ（固定用）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	NOK	NOK
通常価格	110円-	-	-	170円 -	76円 -	30円 -
通常出荷日	在庫品1日目	8日目	3日目	在庫品1日目	在庫品1日目	在庫品1日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	-
種類	Oリング	Oリング	バックアップリング	Oリング	Oリング	Oリング
規格	Sシリーズ	フリー指定	Pシリーズ	-	P(固定用、運動用)	S(固定用)
材質証明書	対象	対象	対象	対象	-	-
