ミスミ

パイプ洗浄用ノズル

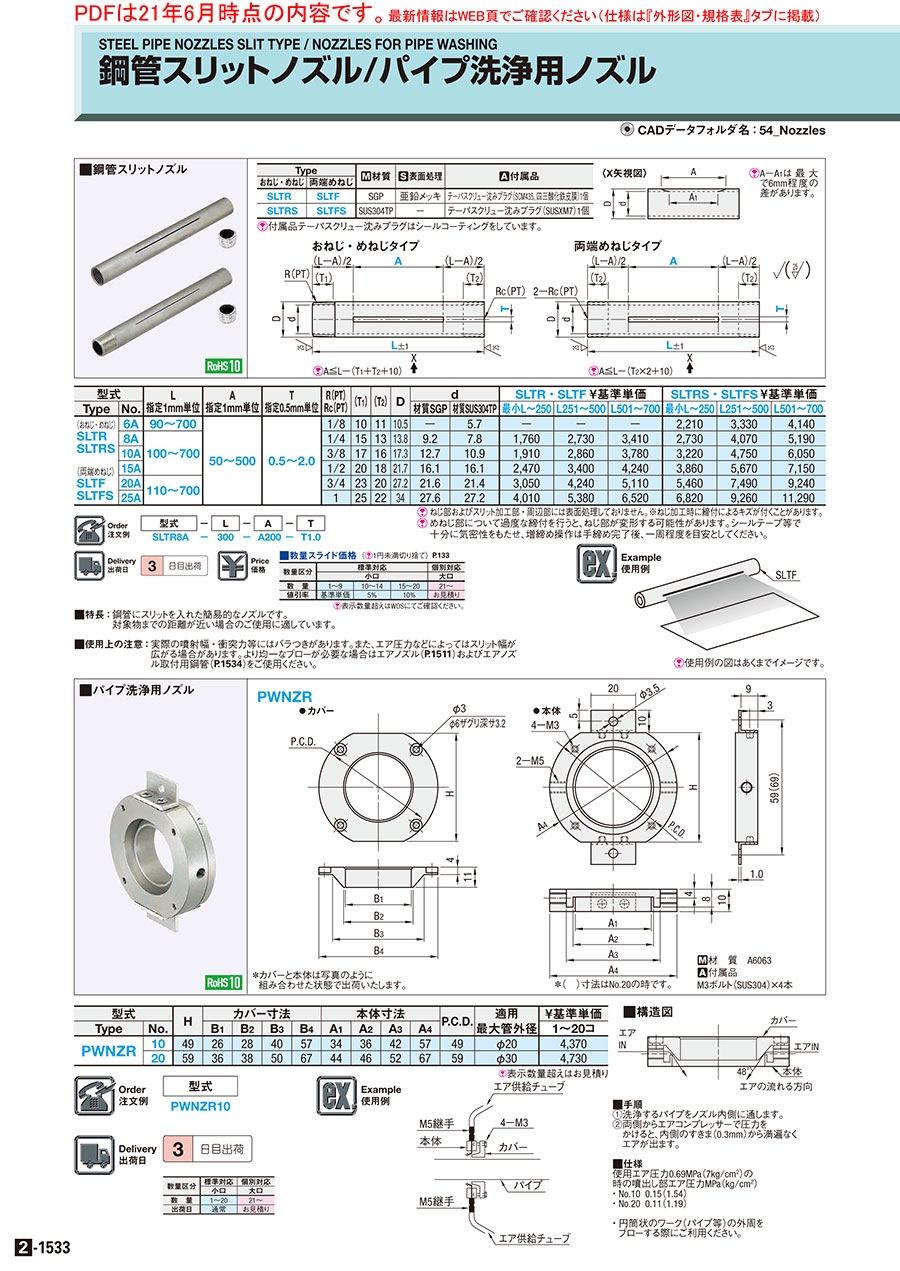

カタログ |P.2-1533

3.6

平均満足度3.6

この商品のレビューをみる（3件）

通常単価(税別): 5,050円～5,470円

税込単価: 5,555円～6,017円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無し

4.6

通常価格(税別)： 1,050円 (税込価格：1,155円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フラットエアノズル　エア増幅タイプ　樹脂タイプ

4.5

通常価格(税別)： 1,440円 (税込価格：1,584円)

通常出荷日：在庫品1日目

◆特徴：パイプ洗浄に適したノズルです。◆用途：円筒状のワーク（パイプ等）の外周...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
非磁性
スプレー形状
ラウンド・拡散
エアー源
コンプレッサー
材質
A6063
詳細材質
A6063
ブロータイプ
標準
種類
パイプ洗浄用ノズル
使用流体
圧縮空気

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

PWNZR

●カバー	●本体

＊カバーと本体は写真のように組み合わせた状態で出荷いたします。
＊(　)寸法はNo.20の時です。

[ M ]材　質 A6063
[ A ]付属品
M3ボルト（SUS304）×4本

規格表

型式

PWNZR10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		H	カバー寸法				本体寸法				P.C.D.	適用最大管外径	￥基準単価
Type	No.	H	B₁	B₂	B₃	B₄	A₁	A₂	A₃	A₄	P.C.D.	適用最大管外径	1〜20コ
PWNZR	10	49	26	28	40	57	34	36	42	57	49	φ20	4,590
PWNZR	20	59	36	38	50	67	44	46	52	67	59	φ30	4,970

[ ! ]表示数量超えはお見積り

型番リスト

表示件数

型番

PWNZR10

PWNZR20

使用圧力範囲

(MPa)

穴径

(mm)

No.

RoHS?

最小発注数量

0.15～1.54	26	10	10	1個
0.11～1.19	36	20	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,050円 ( 5,555円 )	3日目
5,470円 ( 6,017円 )	3日目

基本情報

◆特徴：パイプ洗浄に適したノズルです。
◆用途：円筒状のワーク（パイプ等）の外周をブローする際にご利用ください。
◆エア源：コンプレッサー ◆材質：A6063

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

日目出荷

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	通常	お見積り

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■構造図

■手順
①洗浄するパイプをノズル内側に通します。
②両側からエアコンプレッサーで圧力をかけると、内側のすきま(0.3mm)から満遍なくエアが出ます。

■仕様
使用エア圧力0.69MPa(7kg/cm²)の時の噴出し部エア圧力MPa(kg/cm²)
・No.10 0.15(1.54)
・No.20 0.11(1.19)

・円筒状のワーク（パイプ等）の外周をブローする際にご利用ください。

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無し
おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定いただけます。
ミスミ
フラットエアノズル　標準タイプ　ABS樹脂製
取り付け角度がフラットタイプのABS樹脂製エアノズルです。
ミスミ
フラットエアノズル　エア増幅幅広タイプ
噴射口幅94mmの幅広な樹脂製、増幅幅広タイプのエアノズルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パイプ洗浄用ノズルのレビュー

3.6平均満足度：3.63件のレビュー

星5
33%
星4
33%
星3
0%
星2
33%
星1
0%

ワークの外周ブロー

満足度：2.02016/12/02

円筒瓶の外周をブローしたかったのですが、エアの流れる角度が合わず不可でした。サンプルの貸し出しがあれば嬉しかったです。

2人が参考にしています。

ワークの切削油除去

満足度：4.02020/02/04

円筒段付きワーク（φ２５）の切削油除去用に購入いたしました。結果として、段部の油は除去できませんでした。切削の業種には...もっと読む

0人が参考にしています。

パイプの清掃

満足度：5.02019/09/26

パイプの外径部の清掃に使用しました。カスカミによる傷がなくなり不良が減りました。

0人が参考にしています。
