スプレーノズル 扇状型 NZRFS
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,150円～2,600円
- 税込単価
- 2,365円～2,860円
◆特徴：スプレー傾斜角度はネジ径1/8の時70°、1/4・3/8の時60°にな...
詳細情報を確認する
未確定：候補が13型番あります。

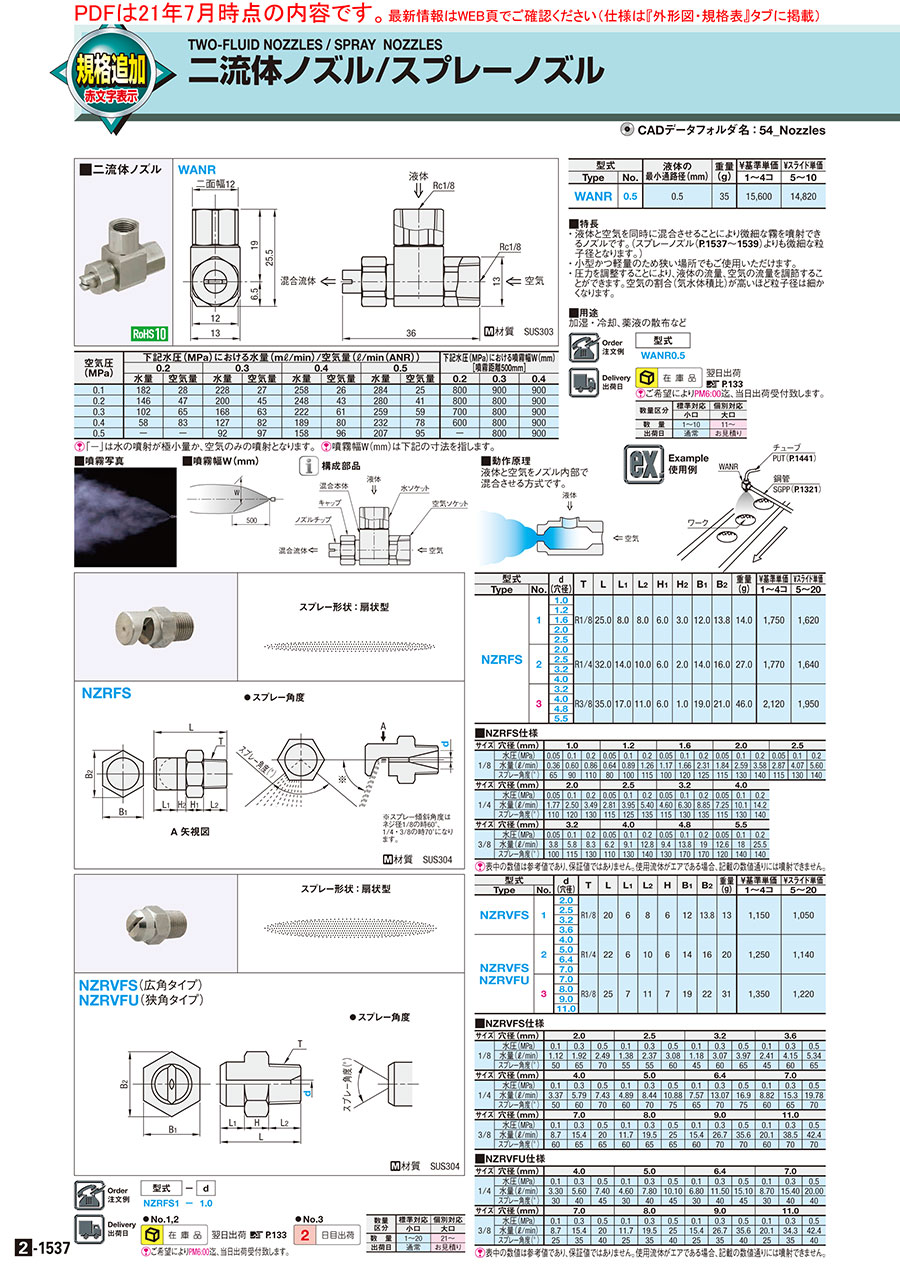

外形図・規格表
スプレー形状：扇状型
NZRFS
●スプレー角度
A 矢視図
※スプレー傾斜角度は
ねじ径1/8の時70°、
1/4・3/8の時60°になります。
[ M ]材質 SUS304
規格表
| 型式 | − | d |
| NZRFS1 | − | 1.0 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■NZRFS仕様
[ ! ]表中の数値は参考値であり、保証値ではありません。使用流体がエアである場合、記載の数値通りには噴射できません。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d (穴径) | T | L | L1 | L2 | H1 | H2 | B1 | B2 | 重量 (g) | ￥基準単価 | ¥スライド単価 | |
| Type | No. | 1〜4コ | 5〜20 | ||||||||||
| NZRFS | 1 | 1.0 | R1/8 | 25.0 | 8.0 | 8.0 | 6.0 | 3.0 | 12.0 | 13.8 | 14.0 | 1,840 | 1,700 |
| 1.2 | |||||||||||||
| 1.6 | |||||||||||||
| 2.0 | |||||||||||||
| 2.5 | |||||||||||||
| 2 | 2.0 | R1/4 | 32.0 | 14.0 | 10.0 | 6.0 | 2.0 | 14.0 | 16.0 | 27.0 | 1,860 | 1,720 | |
| 2.5 | |||||||||||||
| 3.2 | |||||||||||||
| 4.0 | |||||||||||||
| 3 | 3.2 | R3/8 | 35.0 | 17.0 | 11.0 | 6.0 | 1.0 | 19.0 | 21.0 | 46.0 | 2,230 | 2,050 | |
| 4.0 | |||||||||||||
| 4.8 | |||||||||||||
| 5.5 | |||||||||||||
| サイズ | 穴径(mm) | 1.0 | 1.2 | 1.6 | 2.0 | 2.5 | ||||||||||
| 1/8 | 水圧(MPa) | 0.05 | 0.1 | 0.2 | 0.05 | 0.1 | 0.2 | 0.05 | 0.1 | 0.2 | 0.05 | 0.1 | 0.2 | 0.05 | 0.1 | 0.2 |
| 水量(ℓ/min) | 0.36 | 0.60 | 0.86 | 0.64 | 0.89 | 1.26 | 1.17 | 1.66 | 2.31 | 1.84 | 2.59 | 3.58 | 2.87 | 4.07 | 5.60 | |
| スプレー角度(° ) | 65 | 90 | 110 | 80 | 100 | 115 | 100 | 120 | 125 | 115 | 130 | 140 | 115 | 130 | 140 | |
| サイズ | 穴径(mm) | 2.0 | 2.5 | 3.2 | 4.0 | |||||||||||
| 1/4 | 水圧(MPa) | 0.05 | 0.1 | 0.2 | 0.05 | 0.1 | 0.2 | 0.05 | 0.1 | 0.2 | 0.05 | 0.1 | 0.2 | |||
| 水量(ℓ/min) | 1.77 | 2.50 | 3.49 | 2.81 | 3.95 | 5.40 | 4.60 | 6.30 | 8.85 | 7.25 | 10.1 | 14.2 | ||||
| スプレー角度(° ) | 110 | 120 | 130 | 115 | 125 | 135 | 115 | 130 | 135 | 115 | 130 | 140 | ||||
| サイズ | 穴径(mm) | 3.2 | 4.0 | 4.8 | 5.5 | |||||||||||
| 3/8 | 水圧(MPa) | 0.05 | 0.1 | 0.2 | 0.05 | 0.1 | 0.2 | 0.05 | 0.1 | 0.2 | 0.05 | 0.1 | 0.2 | |||
| 水量(ℓ/min) | 3.8 | 5.8 | 8.3 | 6.2 | 9.1 | 12.8 | 9.4 | 13.8 | 19 | 12.6 | 18 | 25.5 | ||||
| スプレー角度(° ) | 100 | 115 | 130 | 110 | 130 | 140 | 130 | 170 | 170 | 120 | 140 | 140 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
2,150円 ( 2,365円 ) | 在庫品1日目当日出荷可能 |
|
2,150円 ( 2,365円 ) | 在庫品1日目当日出荷可能 |
|
2,150円 ( 2,365円 ) | 在庫品1日目当日出荷可能 |
|
2,150円 ( 2,365円 ) | 在庫品1日目当日出荷可能 |
|
2,150円 ( 2,365円 ) | 在庫品1日目当日出荷可能 |
|
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
|
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
|
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
|
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
|
2,600円 ( 2,860円 ) | 2日目 |
|
2,600円 ( 2,860円 ) | 2日目 |
|
2,600円 ( 2,860円 ) | 2日目 |
|
2,600円 ( 2,860円 ) | 2日目 |
詳細情報
基本情報
◆特徴：スプレー傾斜角度はネジ径1/8の時70°、1/4・3/8の時60°になります。
◆流体：水
◆材質：SUS304
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
スプレーノズル 扇状型 NZRFSのレビュー
トレイ洗浄
5
5.02018/03/01
水が線上にひろがりトレイを洗浄することができた。流量に応じて選ぶことができます。
0人が参考にしています。
よくあるご質問（FAQ）
Qエアでの使用も可能ですか
A
可能です。ただし液体で使用する場合とは噴射形状、噴射量等異なることがあります
