ミスミ

ミニ吸着パッド

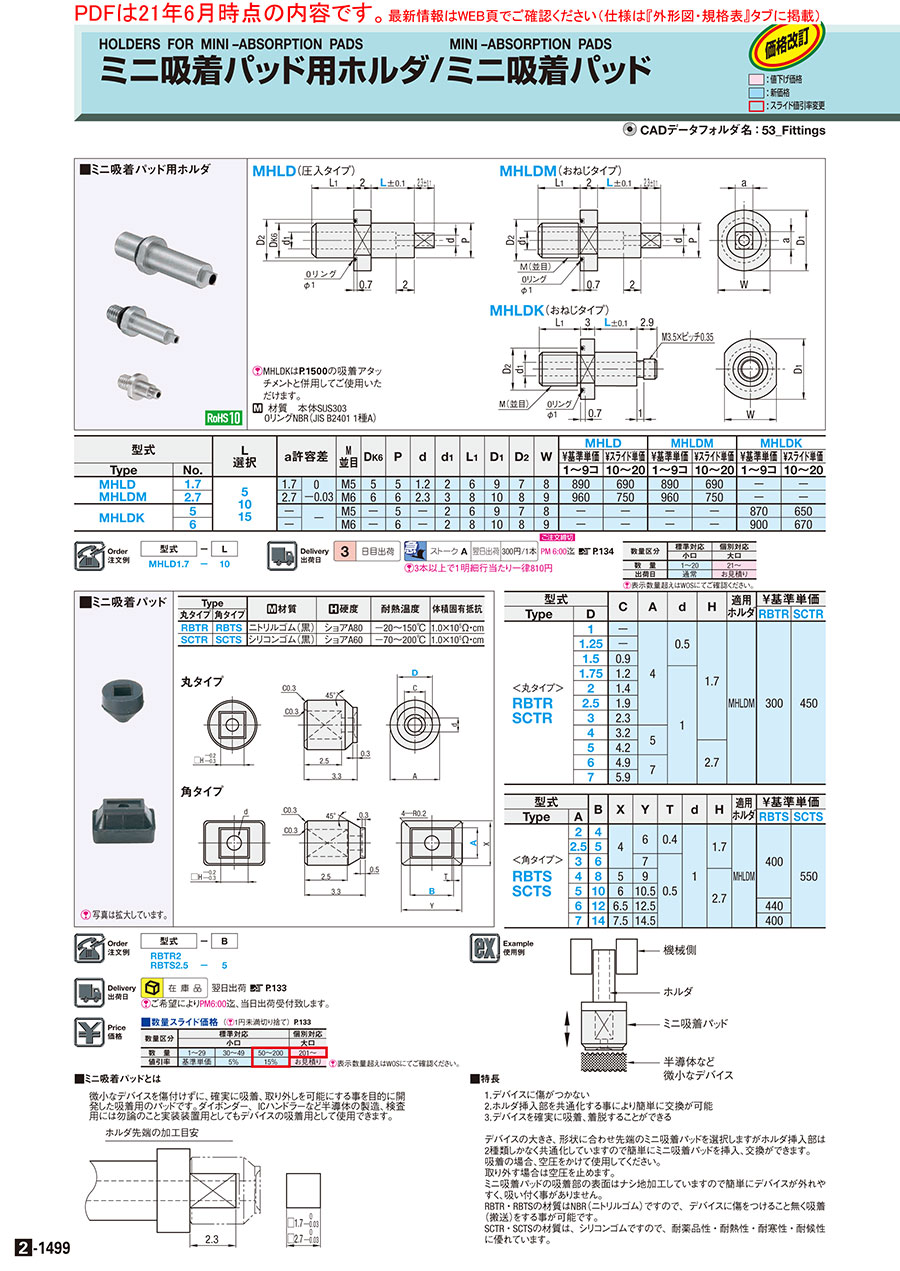

カタログ |P.2-1499

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 330円～600円

税込単価: 363円～660円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ

4.3

通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ミニ吸着パッド用ホルダ

通常価格(税別)： 940円 (税込価格：1,034円)

通常出荷日：3 日目

【特長】・微小な吸着物用のパッドです。【材質】・ゴム系です。

詳細情報を確認する

環境対応
RoHS対応（10物質）
パッド形状
小形
本体種類
パッド単品
パット種類
標準
取付タイプ
差込式
材質
ゴム系
色
黒

ご注意

素材の性質上、規格表d寸において公差がございます（約0.1～0.3mm）。ご留意の程お願い致します。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が36型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

丸タイプ

角タイプ

Type		[ M ]材質	[ H ]硬度	耐熱温度	体積固有抵抗
丸タイプ	角タイプ	[ M ]材質	[ H ]硬度	耐熱温度	体積固有抵抗
RBTR	RBTS	ニトリルゴム(黒)	ショアA80	－20〜150℃	1.0×10⁵Ω・cm
SCTR	SCTS	シリコンゴム(黒)	ショアA60	－70〜200℃	1.0×10⁵Ω・cm

規格表

型式	−	B
RBTR2 RBTS2.5	−	5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		C	A	d	H	適用ホルダ	￥基準単価
Type	D						RBTR	SCTR
＜丸タイプ＞ RBTR SCTR	1	−	4	0.5	1.7	MHLDM	320	470
	1.25	−
	1.5	0.9
	1.75	1.2		1
	2	1.4
	2.5	1.9
	3	2.3
	4	3.2	5
	5	4.2			2.7
	6	4.9	7
	7	5.9

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		B	X	Y	T	d	H	適用ホルダ	￥基準単価
Type	A								RBTS	SCTS
＜角タイプ＞ RBTS SCTS	2	4	4	6	0.4	1	1.7	MHLDM	420	580
	2.5	5
	3	6		7	0.5
	4	8	5	9			2.7
	5	10	6	10.5
	6	12	6.5	12.5					460
	7	14	7.5	14.5					420

型番リスト

表示件数

型番

特性・用途

ゴム系材質

耐熱温度、高温使用限界温度、低温使用限界温度

(℃)

外径 D

(φ)

幅 A

(mm)

長さ B

(mm)

RoHS?

最小発注数量

絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	1	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	1.5	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	1.25	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	1.75	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	2	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	2.5	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	3	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	4	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	5	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	6	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	7	-	-	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	-	2	4	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	-	2.5	5	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	-	3	6	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	-	4	8	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	-	5	10	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	-	6	12	10	1個
絶縁性 / 反射防止	[ニトリルゴム] ニトリルゴム(黒)	-20～150	-	7	14	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	1	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	1.5	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	1.25	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	1.75	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	2	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	2.5	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	3	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	4	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	5	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	6	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	7	-	-	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	-	2	4	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	-	2.5	5	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	-	3	6	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	-	4	8	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	-	5	10	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	-	6	12	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性 / 反射防止	[シリコンゴム] シリコンゴム(黒)	-70～200	-	7	14	10	1個

通常単価(税別) (税込単価)	通常出荷日

330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能

基本情報

【特長】・微小な吸着物用のパッドです。【材質】・ゴム系です。

ご注意

素材の性質上、規格表d寸において公差がございます（約0.1～0.3mm）。ご留意の程お願い致します。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜29	30〜49	50〜200	201～
値引率	基準単価	5％	15％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■ミニ吸着パッドとは
微小なデバイスを傷付けずに、確実に吸着、取り外しを可能にする事を目的に
開発した吸着用のパッドです。ダイボンダー、ICハンドラーなど半導体の製造、
検査用には勿論のこと実装装置用としてもデバイスの吸着用として使用できます。

ホルダ先端の加工目安

使用例

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ
単体の吸着パッドです。平形・深形・小形のパット形状から選択できます。
ミスミ
吸着パッド
軽量な吸着パッドです。
ミスミ
吸着金具
埋込式の吸着金具(ホルダ単品)です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
