吸着パッド　薄物用タイプ

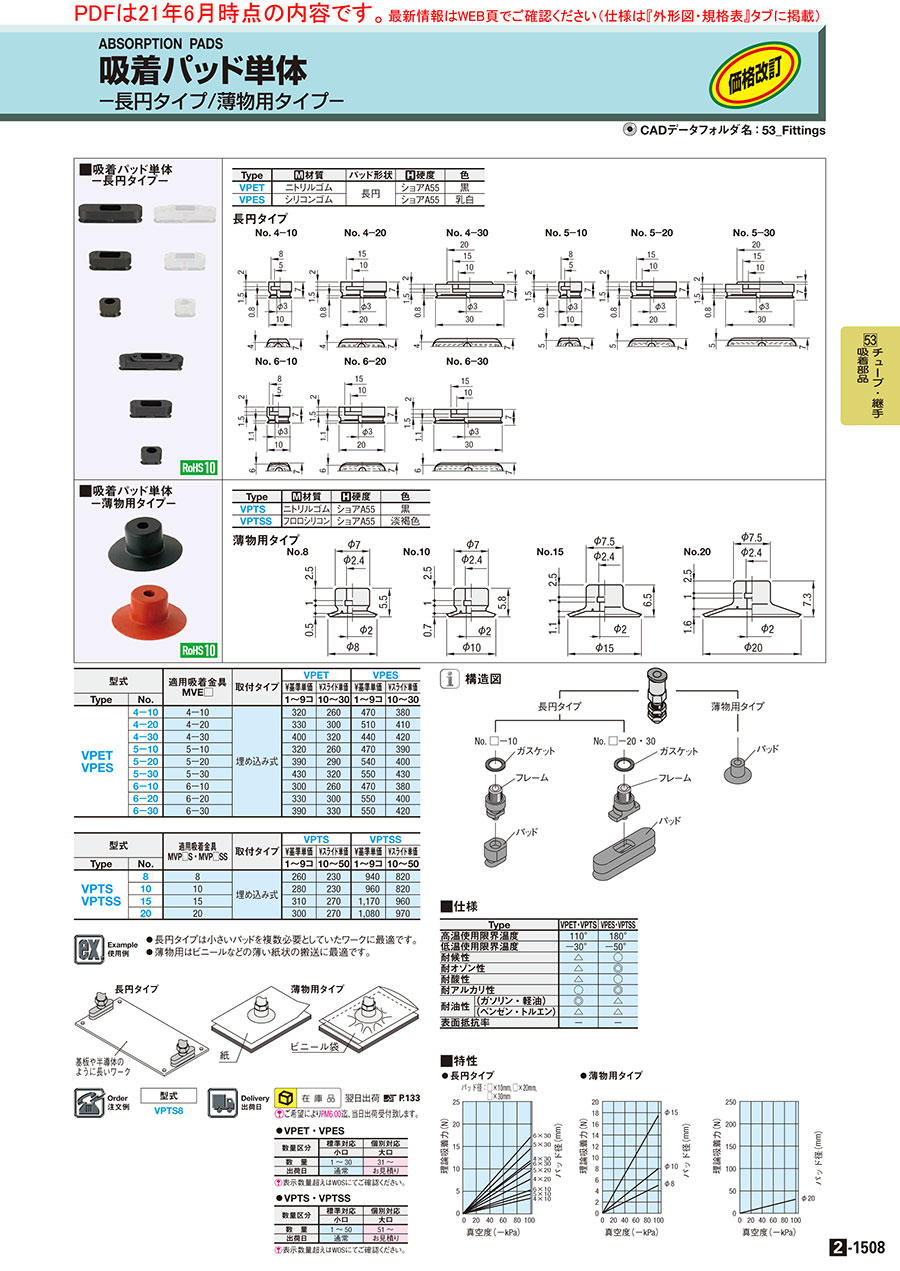

カタログ |P.2-1508

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 320円～1,480円

税込単価: 352円～1,628円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吸着パッド

4.2

通常価格(税別)： 200円 (税込価格：220円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ

4.3

通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：在庫品1日目

【特長】・薄物用タイプの吸着パッドです。【材質】・ゴム系です。

詳細情報を確認する

環境対応
RoHS対応（10物質）
パッド形状
薄形
本体種類
パッド単品
パット種類
標準
取付タイプ
埋込式
材質
ゴム系

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

薄物用タイプ

No.8

No.10

No.15

No.20

Type	[ M ]材質	[ H ]硬度	色
VPTS	ニトリルゴム	ショアA40～45	黒
VPTSS	フロロシリコン	ショアA40	淡褐色

規格表

型式

VPTS8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		適用吸着金具 MVP□S・MVP□SS	取付タイプ	VPTS		VPTSS
型式				￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	No.			1〜9コ	10〜50	1〜9コ	10〜50
VPTS VPTSS	8	8	埋め込み式	270	240	990	860
	10	10		290	240	1,010	860
	15	15		330	280	1,230	1,010
	20	20		320	280	1,130	1,020

■仕様

Type		VPET・VPTS	VPES・VPTSS
高温使用限界温度		110°	180°
低温使用限界温度		－30°	－50°
耐候性		△	○
耐オゾン性		△	◎
耐酸性		△	○
耐アルカリ性		○	◎
耐油性	(ガソリン・軽油)	◎	△
耐油性	(ベンゼン・トルエン)	△	△
表面抵抗率		−	−

型番リスト

表示件数

型番

特性・用途

ゴム系材質

環境

色

耐熱温度、高温使用限界温度、低温使用限界温度

(℃)

内径 (d)

(φ)

RoHS?

最小発注数量

絶縁性	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	8	10	1個
絶縁性	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	10	10	1個
絶縁性	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	15	10	1個
絶縁性	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	20	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性	フロロシリコンゴム	標準 / 耐油 / 耐寒 / 耐熱 / 耐薬品 / 耐候	淡褐色	-50～180	8	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性	フロロシリコンゴム	標準 / 耐油 / 耐寒 / 耐熱 / 耐薬品 / 耐候	淡褐色	-50～180	10	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性	フロロシリコンゴム	標準 / 耐油 / 耐寒 / 耐熱 / 耐薬品 / 耐候	淡褐色	-50～180	15	10	1個
耐食性・耐薬品 / 絶縁性 / 耐熱性	フロロシリコンゴム	標準 / 耐油 / 耐寒 / 耐熱 / 耐薬品 / 耐候	淡褐色	-50～180	20	10	1個

通常単価(税別) (税込単価)	通常出荷日

320円 ( 352円 )	在庫品1日目当日出荷可能
350円 ( 385円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能

基本情報

【特長】・薄物用タイプの吸着パッドです。【材質】・ゴム系です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●VPET・VPES

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜30	31〜
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

●VPTS・VPTSS

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜50	51〜
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

構造図

■特性
●長円タイプ ●薄物用タイプ

使用例

長円タイプ薄物用タイプ
吸着パッド　長円タイプ:関連画像

●長円タイプは小さいパッドを複数必要としていたワークに最適です。
●薄物用はビニールなどの薄い紙状の搬送に最適です

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
