吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ

吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ

ご注意

  • VPUE、VPJSのワークに接触しない面には材質識別用の刻印が入ります。
    （23年10月納入分より順次。なお新旧在庫回転期間は刻印あり・なしが混在します。）
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

＜平田機工×ミスミ＞スカラロボットによるピックアンドプレース機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が50型番あります。
数量：

外形図・規格表


スタンダードタイプ

No.2

No.3

No.4

No.6

No.8

No.10

No.15

No.20

深型タイプ

No.20

No.25

No.30

No.40

小型タイプ

No.0.7

No.1

No.1.5

No.2

No.3

No.4

Type[ M ]材質パット形状[ H ]硬度色
VPNTニトリルゴムスタンダ−ドショアA50～80黒
VPUE導電性シリコンゴムショアA60黒
VPUFフッ素ゴムショアA60～70グレ−
VPFTニトリルゴム深型ショアA50～80黒
VPFFフッ素ゴムショアA60～70グレ−
VPJNニトリルゴム小型ショアA50～80黒
VPJS導電性シリコンゴムショアA60黒
VPJFフッ素ゴムショアA60～70グレ−


規格表

型式
VPNT10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式適用吸着金具
No.		取付タイプVPNTVPUEVPUF
￥基準単価￥スライド単価￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo.1〜9コ10〜201〜9コ10〜201〜9コ10〜20
VPNT
VPUE
VPUF		22差込式290240390350910830
33290240390350910830
44280240390350910830
66埋込式270240390350860810
88290240410350980880
1010アタッチメント式
（パッドねじ付き）		280240390350980880
15153402604203901,1301,030
20203402704703801,1301,020
[ ! ]表示数量超えはWOSにてご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式適用吸着金具
MVF□		取付タイプVPFTVPFF
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo.1〜9コ10〜201〜9コ10〜20
VPFT
VPFF		2020アタッチメント式
（パッドねじ付き）		3202801,140980
25253402801,070980
30303503201,130990
40404003501,3701,170
[ ! ]こちらの吸着金具（SRK・SRKN・SRKNS）とは組み合わせて使用できません。
[ ! ]表示数量超えはWOSにてご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式適用吸着金具
MVPJ□		VPJNVPJSVPJF
￥基準単価￥スライド単価￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo.1～9コ10〜201～9コ10〜201～9コ10〜20
VPJN
VPJS
VPJF		0.70.7320230660340860810
11290240440340860810
1.51.5330230390350910810
22280240410340860810
33280240390350910820
44270240390350970810
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数
  • 1
    • 型番
    VPFF20
    VPFF25
    VPFF30
    VPFF40
    VPFT20
    VPFT25
    VPFT30
    VPFT40
    VPJF0.7
    VPJF1
    VPJF1.5
    VPJF2
    VPJF3
    VPJF4
    VPJN0.7
    VPJN1
    VPJN1.5
    VPJN2
    VPJN3
    VPJN4
    VPJS0.7
    VPJS1
    VPJS1.5
    VPJS2
    VPJS3
    VPJS4
    VPNT2
    VPNT3
    VPNT4
    VPNT6
    VPNT8
    VPNT10
    VPNT15
    VPNT20
    VPUE2
    VPUE3
    VPUE4
    VPUE6
    VPUE8
    VPUE10
    VPUE15
    VPUE20
    VPUF2
    VPUF3
    VPUF4
    VPUF6
    VPUF8
    VPUF10
    VPUF15
    VPUF20

    特性・用途

    パッド形状

    取付タイプ

    ゴム系材質

    環境

    色

    耐熱温度、高温使用限界温度、低温使用限界温度

    (℃)

    外径 D

    (φ)

    		RoHS?最小発注数量
    耐食性・耐薬品 / 耐熱性
    深形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    20
    10
    1個
    耐食性・耐薬品 / 耐熱性
    深形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    25
    10
    1個
    耐食性・耐薬品 / 耐熱性
    深形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    30
    10
    1個
    耐食性・耐薬品 / 耐熱性
    深形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    40
    10
    1個
    該当なし
    深形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    20
    10
    1個
    該当なし
    深形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    25
    10
    1個
    該当なし
    深形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    30
    10
    1個
    該当なし
    深形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    40
    10
    1個
    耐食性・耐薬品 / 耐熱性
    [小形] 小形
    埋込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    0.7
    10
    1個
    耐食性・耐薬品 / 耐熱性
    [小形] 小形
    埋込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    1
    10
    1個
    耐食性・耐薬品 / 耐熱性
    [小形] 小形
    埋込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    1.5
    10
    1個
    耐食性・耐薬品 / 耐熱性
    [小形] 小形
    埋込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    2
    10
    1個
    耐食性・耐薬品 / 耐熱性
    [小形] 小形
    埋込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    3
    10
    1個
    耐食性・耐薬品 / 耐熱性
    [小形] 小形
    埋込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    4
    10
    1個
    該当なし
    [小形] 小形
    埋込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    0.7
    10
    1個
    該当なし
    [小形] 小形
    埋込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    1
    10
    1個
    該当なし
    [小形] 小形
    埋込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    1.5
    10
    1個
    該当なし
    [小形] 小形
    埋込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    2
    10
    1個
    該当なし
    [小形] 小形
    埋込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    3
    10
    1個
    該当なし
    [小形] 小形
    埋込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    4
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [小形] 小形
    埋込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    0.7
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [小形] 小形
    埋込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    1
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [小形] 小形
    埋込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    1.5
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [小形] 小形
    埋込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    2
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [小形] 小形
    埋込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    3
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [小形] 小形
    埋込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    4
    10
    1個
    該当なし
    平形
    差込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    2
    10
    1個
    該当なし
    平形
    差込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    3
    10
    1個
    該当なし
    平形
    差込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    4
    10
    1個
    該当なし
    平形
    埋込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    6
    10
    1個
    該当なし
    平形
    埋込式
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    8
    10
    1個
    該当なし
    平形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    10
    10
    1個
    該当なし
    平形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    15
    10
    1個
    該当なし
    平形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    黒
    -30～110
    20
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    平形
    差込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    2
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    平形
    差込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    3
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    平形
    差込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    4
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    平形
    埋込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    6
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    平形
    埋込式
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    8
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    平形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    10
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    平形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    15
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    平形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    黒
    -40～180
    20
    10
    1個
    耐食性・耐薬品 / 耐熱性
    平形
    差込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    2
    10
    1個
    耐食性・耐薬品 / 耐熱性
    平形
    差込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    3
    10
    1個
    耐食性・耐薬品 / 耐熱性
    平形
    差込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    4
    10
    1個
    耐食性・耐薬品 / 耐熱性
    平形
    埋込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    6
    10
    1個
    耐食性・耐薬品 / 耐熱性
    平形
    埋込式
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    8
    10
    1個
    耐食性・耐薬品 / 耐熱性
    平形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    10
    10
    1個
    耐食性・耐薬品 / 耐熱性
    平形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    15
    10
    1個
    耐食性・耐薬品 / 耐熱性
    平形
    [アタッチメント式] アタッチメント式（パッドねじ付き）
    フッ素ゴム
    標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
    グレー
    -10～230
    20
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,340円
    ( 1,474円 )
    在庫品1日目当日出荷可能
    1,250円
    ( 1,375円 )
    在庫品1日目当日出荷可能
    1,330円
    ( 1,463円 )
    在庫品1日目当日出荷可能
    1,610円
    ( 1,771円 )
    在庫品1日目当日出荷可能
    380円
    ( 418円 )
    在庫品1日目当日出荷可能
    410円
    ( 451円 )
    在庫品1日目当日出荷可能
    410円
    ( 451円 )
    在庫品1日目当日出荷可能
    480円
    ( 528円 )
    在庫品1日目当日出荷可能
    1,010円
    ( 1,111円 )
    在庫品1日目当日出荷可能
    1,010円
    ( 1,111円 )
    在庫品1日目当日出荷可能
    1,060円
    ( 1,166円 )
    在庫品1日目当日出荷可能
    1,010円
    ( 1,111円 )
    在庫品1日目当日出荷可能
    1,060円
    ( 1,166円 )
    在庫品1日目当日出荷可能
    1,140円
    ( 1,254円 )
    在庫品1日目当日出荷可能
    380円
    ( 418円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    390円
    ( 429円 )
    在庫品1日目当日出荷可能
    330円
    ( 363円 )
    在庫品1日目当日出荷可能
    330円
    ( 363円 )
    在庫品1日目当日出荷可能
    320円
    ( 352円 )
    在庫品1日目当日出荷可能
    780円
    ( 858円 )
    在庫品1日目当日出荷可能
    520円
    ( 572円 )
    在庫品1日目当日出荷可能
    450円
    ( 495円 )
    在庫品1日目当日出荷可能
    480円
    ( 528円 )
    在庫品1日目当日出荷可能
    450円
    ( 495円 )
    在庫品1日目当日出荷可能
    450円
    ( 495円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    330円
    ( 363円 )
    在庫品1日目当日出荷可能
    320円
    ( 352円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    330円
    ( 363円 )
    在庫品1日目当日出荷可能
    400円
    ( 440円 )
    在庫品1日目当日出荷可能
    400円
    ( 440円 )
    在庫品1日目当日出荷可能
    450円
    ( 495円 )
    在庫品1日目当日出荷可能
    450円
    ( 495円 )
    在庫品1日目当日出荷可能
    450円
    ( 495円 )
    在庫品1日目当日出荷可能
    450円
    ( 495円 )
    在庫品1日目当日出荷可能
    480円
    ( 528円 )
    在庫品1日目当日出荷可能
    450円
    ( 495円 )
    在庫品1日目当日出荷可能
    500円
    ( 550円 )
    在庫品1日目当日出荷可能
    550円
    ( 605円 )
    在庫品1日目当日出荷可能
    1,060円
    ( 1,166円 )
    在庫品1日目当日出荷可能
    1,060円
    ( 1,166円 )
    在庫品1日目当日出荷可能
    1,060円
    ( 1,166円 )
    在庫品1日目当日出荷可能
    1,010円
    ( 1,111円 )
    在庫品1日目当日出荷可能
    1,150円
    ( 1,265円 )
    在庫品1日目当日出荷可能
    1,150円
    ( 1,265円 )
    在庫品1日目当日出荷可能
    1,330円
    ( 1,463円 )
    在庫品1日目当日出荷可能
    1,330円
    ( 1,463円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】・吸着パッド単体です。・スタンダードタイプ・深型タイプ・小型タイプがあります。

    ご注意

    • VPUE、VPJSのワークに接触しない面には材質識別用の刻印が入ります。
      （23年10月納入分より順次。なお新旧在庫回転期間は刻印あり・なしが混在します。）
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    特性データ
    ●スタンダード・深型タイプ

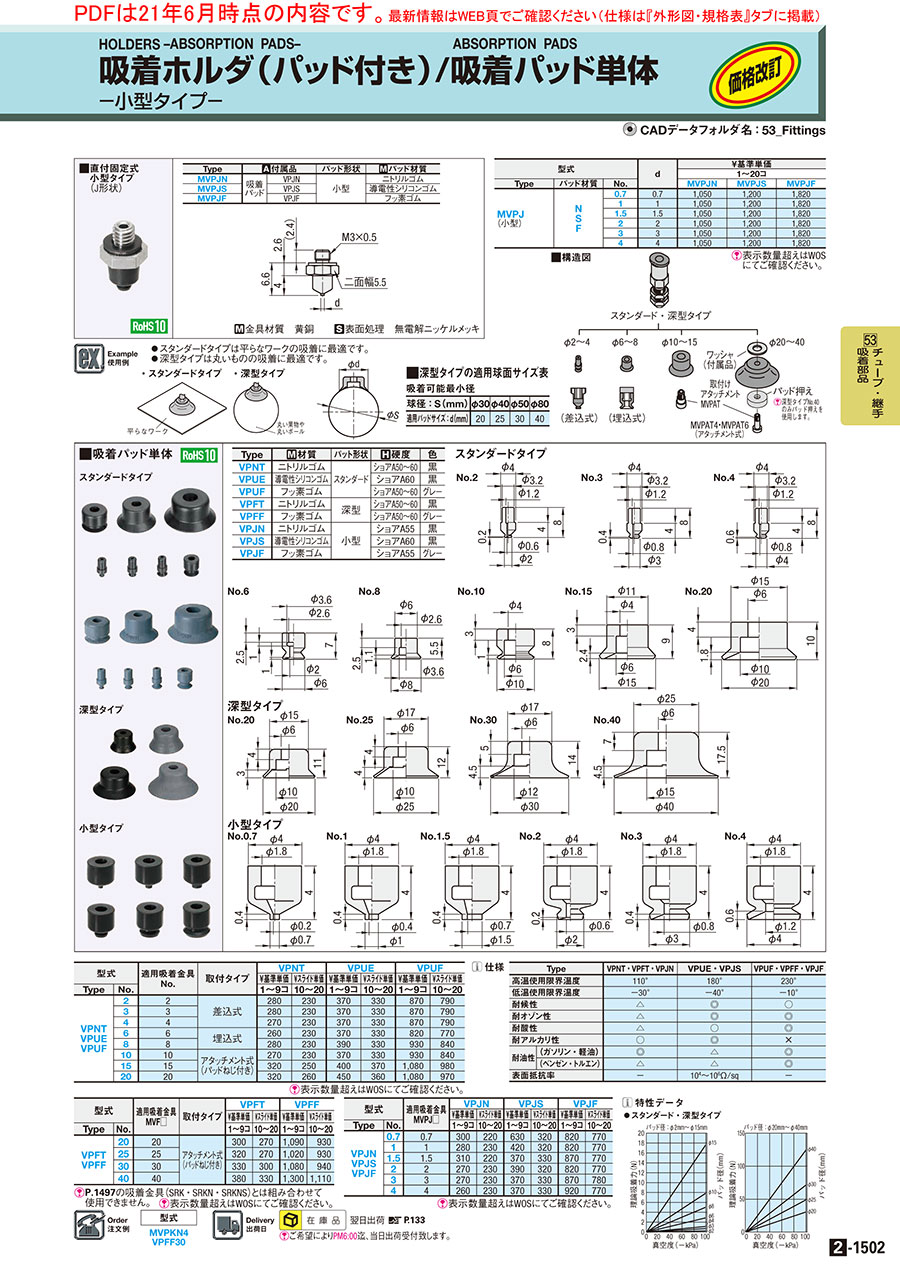

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1502

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプのレビュー
    4.3平均満足度：4.33件のレビュー
    生産設備に使用しています
    5
    満足度：5.02023/10/25
    社内の生産設備で製品を移動させる工程で使用しています。使用頻度にもよりますが1年に1、2回程度破れなどが発生するので、交...もっと読む
    0人が参考にしています。
    小さい部品を吸着する際に使用しています
    4
    満足度：4.02023/04/17
    小さい部品を吸着する際に使用しています。消耗品のような扱いで交換部品として使用しており、今回もリピートで購入しました。特...もっと読む
    0人が参考にしています。
    部品の吸着搬送
    4
    満足度：4.02018/07/25
    小物部品の吸着に使用しています。径が小さいものからあるので重宝しています。差し込み式は少し外れやすいので注意が必要です。
    0人が参考にしています。
    3件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ
    吸着ホルダ　スプリング式　横：ワンタッチタイプ（Ｌ形状）　スタンダードタイプ/深型タイプ
    吸着ホルダ　固定式　上：ワンタッチタイプ（Ｋ形状）　スタンダードタイプ/深型タイプ
    吸着ホルダ　スプリング式　上：ワンタッチタイプ（Ｔ形状）　スタンダードタイプ/深型タイプ
    吸着ホルダ　直付スプリング式ネジタイプ（Ｓ形状）　スタンダードタイプ/深型タイプ
    真空パッド スタンダード小型タイプ VPMB ワンタッチ継手タイプ
    メーカーミスミミスミミスミミスミミスミ日本ピスコ
    通常価格320円-2,130円 -1,180円 -2,010円 -2,100円 -920円 -
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目6日目〜
    環境対応RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）-
    本体種類パッド単品パッド+ホルダセットパッド+ホルダセットパッド+ホルダセットパッド+ホルダセットパッド+ホルダセット
    パット種類標準標準標準標準標準標準
    材質ゴム系ゴム系ゴム系ゴム系ゴム系ゴム系

    この商品に関連するミスミ ユニット事例その他の事例を探す

    吸着パッドカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
