ミスミ

真空発生器ユニオンストレート

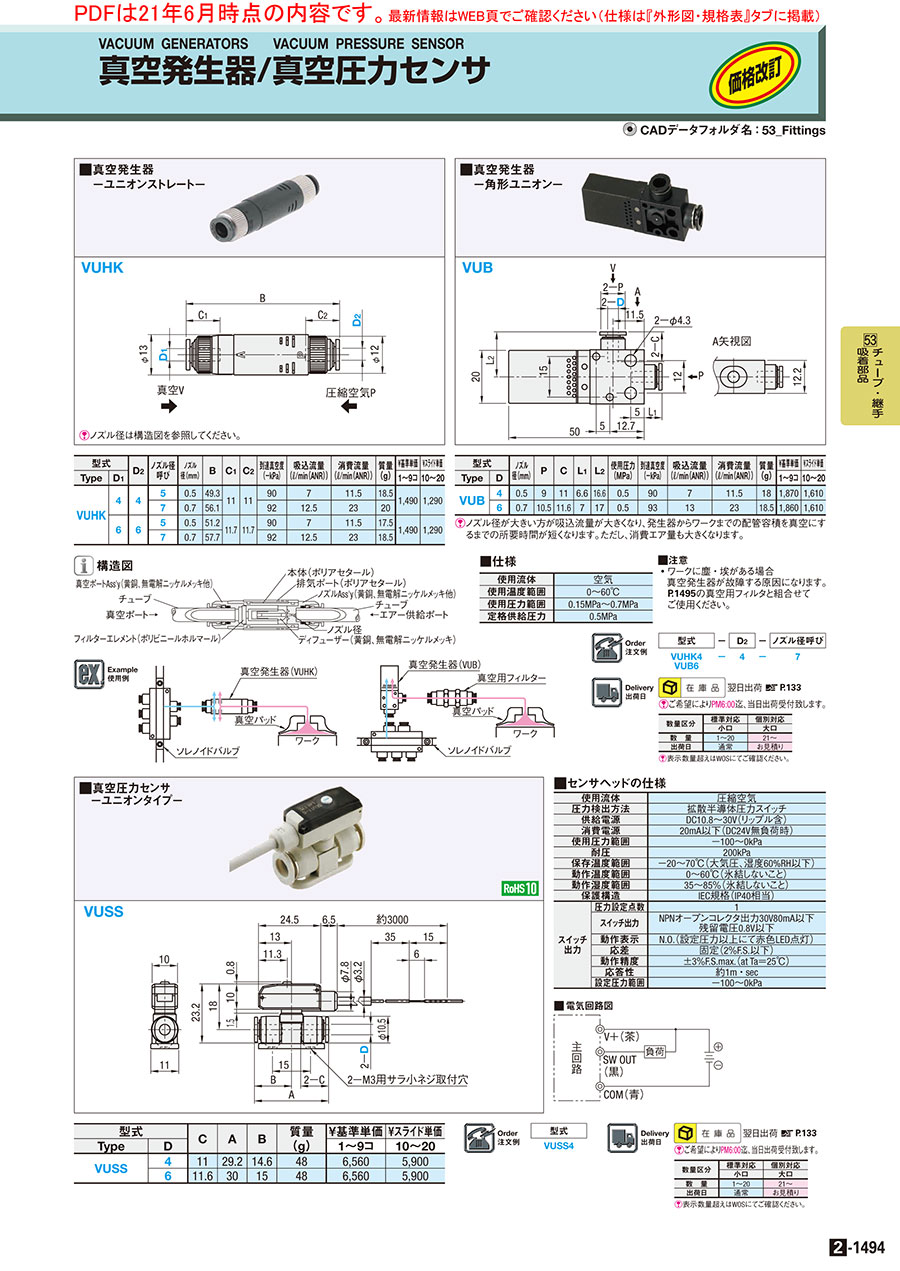

カタログ |P.2-1494

数量スライド割引
当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（8件）

通常単価(税別): 1,730円

税込単価: 1,903円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

真空発生器　角型ユニオン

4.5

通常価格(税別)： 2,240円 (税込価格：2,464円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

真空破壊機能付真空発生器

4.5

通常価格(税別)： 4,210円 (税込価格：4,631円)

通常出荷日：在庫品1日目

・ユニオンストレート型の真空発生器です。・真空/エア供給ポート接続口形状は、ワ...

詳細情報を確認する

種類
管形
付加機能
フィルタ
真空ポート接続口形状
ワンタッチ継手
エア供給ポート接続口形状
ワンタッチ継手
用途
単体
使用圧力範囲 (MPa)
0.15::0.7
使用温度範囲 (℃)
0::60
本体材質
ポリアセタール

ご注意

ワークに塵・埃がある場合、真空発生器が故障する原因になります。真空用フィルタ（VFLT・VFS）との組み合わせを推奨いたします。
フィルタエレメント単品販売は対応しておりません。製品に異物の混入、フィルターの汚れが確認された場合は、分解・清掃はせず、本体の交換をお願いいたします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が4型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

VUHK

真空発生器　ユニオンストレート:関連画像

[ ! ]ノズル径は構造図を参照してください。

構造図

■仕様

使用流体	空気
使用温度範囲	0～60℃
使用圧力範囲	0.15MPa～0.7MPa
定格供給圧力	0.5MPa

規格表

型式	−	D₂	−	ノズル径呼び
VUHK4	−	4	−	7

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D₂	ノズル径呼び	ノズル径(mm)	B	C₁	C₂	到達真空度 (－kPa)	吸込流量 (ℓ/min(ANR))	消費流量 (ℓ/min(ANR))	質量 (g)	￥基準単価	￥スライド単価
Type	D₁											1〜9コ	10〜20
VUHK	4	4	5	0.5	49.3	11	11	90	7	11.5	18.5	1,560	1,350
			7	0.7	56.1			92	12.5	23	20
	6	6	5	0.5	51.2	11.7	11.7	90	7	11.5	17.5	1,560	1,350
			7	0.7	57.7			92	12.5	23	18.5

使用例

[ ! ]ワークに塵・埃がある場合、真空発生器が故障する原因になります。真空用フィルタ（VFLT・VFS）との組み合わせを推奨いたします。
[ ! ]製品に異物の混入、フィルターの汚れが確認された場合は、分解・清掃はせず、本体の交換をお願いいたします。
[ ! ]真空発生器角形ユニオン（VUB）をご希望の方は>>こちら

型番リスト

表示件数

型番

環境対応

到達真空度

(kPa)

消費流量

(l/min)

真空ポートワンタッチ継手サイズ D

エア供給ポートワンタッチ継手サイズ D

吸込流量

(l/min)

ノズル径

全長 B

(mm)

RoHS?

最小発注数量

RoHS非対応	-90	11.5	φ4	φ4	7	0.5mm	49.3	-	1個
RoHS非対応	-92	23	φ4	φ4	12.5	0.7mm	56.1	-	1個
RoHS非対応	-90	11.5	φ6	φ6	7	0.5mm	51.2	-	1個
RoHS対応（10物質）	-92	23	φ6	φ6	12.5	0.7mm	57.7	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能

基本情報

・ユニオンストレート型の真空発生器です。・真空/エア供給ポート接続口形状は、ワンタッチ継手仕様です。

ご注意

ワークに塵・埃がある場合、真空発生器が故障する原因になります。真空用フィルタ（VFLT・VFS）との組み合わせを推奨いたします。
フィルタエレメント単品販売は対応しておりません。製品に異物の混入、フィルターの汚れが確認された場合は、分解・清掃はせず、本体の交換をお願いいたします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
真空発生器　角型ユニオン
圧縮空気を利用し真空吸引力を発生。吸着パッドと組み合わせてご使用ください。
ミスミ
真空破壊機能付真空発生器
吸着ラインの真空破壊エアーを発生させます。
ミスミ
真空エジェクタ　スタンダードタイプ
真空発生器に電磁弁を内蔵しているのでコンパクトな配線が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
