小型ボールバルブ エルボタイプ ＰＴオス・ＰＦメス
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 本体形状
- エルボタイプ
- 本体材質
- 黄銅
- 使用流体
- 水 / 空気 / 油
- ボールバルブ種類
- スタンダードボア
- 供給側 接続種類
- R(PT)
- 制御側 接続種類
- G(PF)
- ハンドル形状
- レバーハンドル型
- ボールシート材質
- ふっ素樹脂
- 使用温度範囲 (℃)
- -10::80
- 高さ (mm)
- 28.5
- ハンドル径 (φ)
- 40
- 操作方式
- 手動式
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。

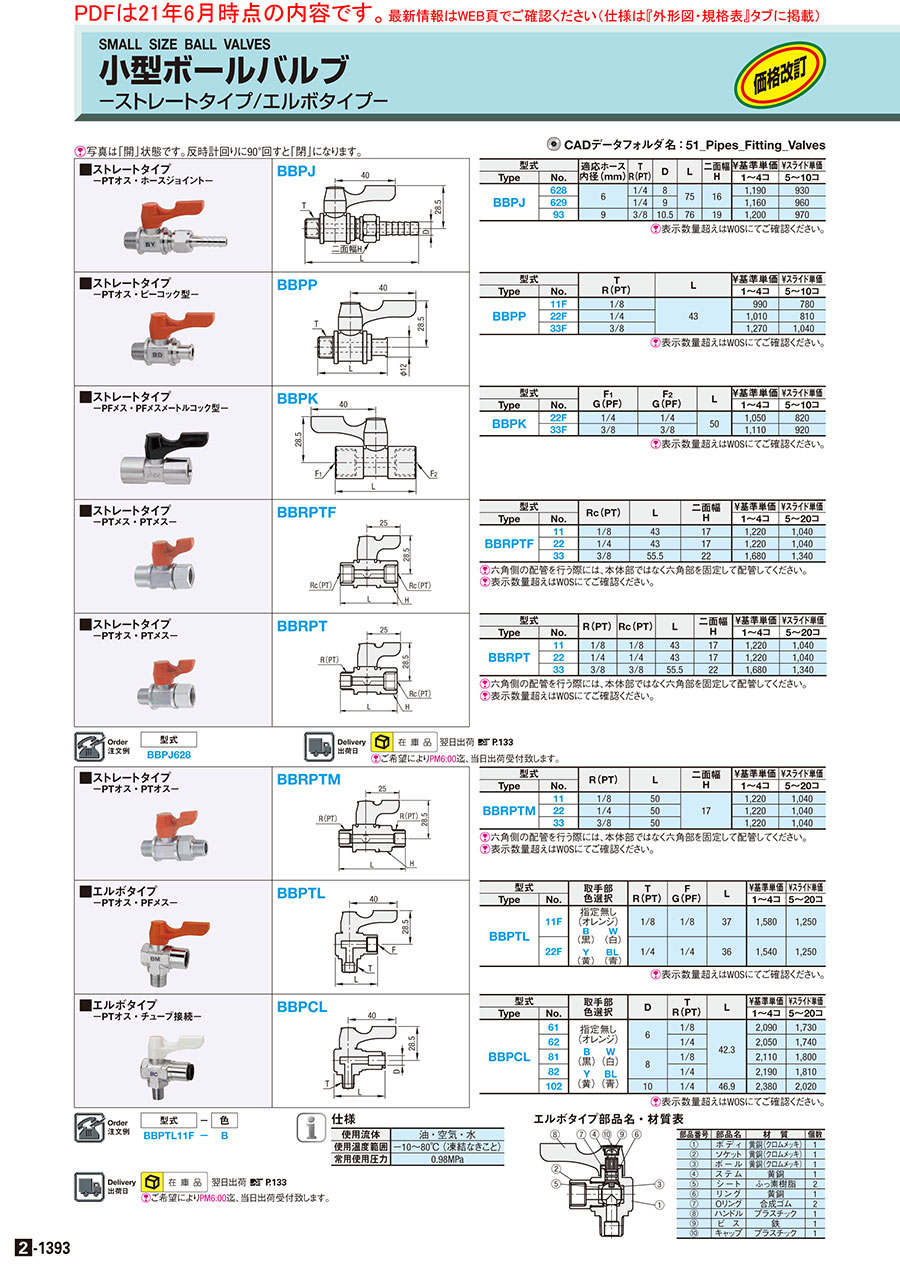

外形図・規格表
BBPTL
規格表
| 型式 | − | 色 |
| BBPTL11F | − | B |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 取手部 色選択 | T R(PT) | F G(PF) | L | ￥基準単価 | ￥スライド単価 | |
| Type | No. | 1〜4コ | 5〜20コ | ||||
| BBPTL | 11F | 指定無し (オレンジ) B W (黒) (白) Y BL (黄) (青) | 1/8 | 1/8 | 37 | 1,660 | 1,310 |
| 22F | 1/4 | 1/4 | 36 | 1,620 | 1,310 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,650円 ( 1,815円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
1,700円 ( 1,870円 ) | 在庫品1日目当日出荷可能 |
1,840円 ( 2,024円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,700円 ( 1,870円 ) | 在庫品1日目当日出荷可能 |
1,700円 ( 1,870円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】トルクが軽く、開閉がスムーズな小型ボールバルブです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
エルボタイプ部品名・材質表
| 部品番号 | 部品名 | 材 質 | 個数 |
| ① | ボディ | 黄銅（クロムメッキ） | 1 |
| ② | ソケット | 黄銅（クロムメッキ） | 1 |
| ③ | ボ－ル | 黄銅（クロムメッキ） | 1 |
| ④ | ステム | 黄銅 | 1 |
| ⑤ | シ－ト | ふっ素樹脂 | 2 |
| ⑥ | リング | 黄銅 | 1 |
| ⑦ | Oリング | 合成ゴム | 2 |
| ⑧ | ハンドル | プラスチック | 1 |
| ⑨ | ビス | 鉄 | 1 |
| ⑩ | キャップ | プラスチック | 1 |
仕様
| 使用流体 | 油・空気・水 |
| 使用温度範囲 | −10〜80℃(凍結なきこと) |
| 常用使用圧力 | 0.98MPa |
小型ボールバルブ エルボタイプ ＰＴオス・ＰＦメスのレビュー
外販金型設備品に対し制御用油圧流量調整弁として使用
5
5.02019/06/14
瞬時の切り替えが可能なボールバルブであり且つ省スペース化にも貢献するサイズ感が気に入っています。性能にも満足度が高く、小...もっと読む
0人が参考にしています。
