小型ボールバルブ　ストレートタイプ　ＰＴオス・ＰＦオス

カタログ |P.2-1392

数量スライド割引
納期短縮
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 980円～1,990円

税込単価: 1,078円～2,189円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

小型ボールバルブ　ストレートタイプ　ＰＴオス・ホース接続

4.7

通常価格(税別)： 1,100円 (税込価格：1,210円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

小型ボールバルブ　ストレートタイプ　ＰＴオス・ＰＦメス

4.6

通常価格(税別)： 1,140円 (税込価格：1,254円)

通常出荷日：在庫品1日目

【特長】トルクが軽く、開閉がスムーズな小型ボールバルブです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
本体形状
ストレートタイプ
本体材質
黄銅
使用流体
水 / 空気 / 油
ボールバルブ種類
スタンダードボア
供給側接続種類
R(PT)
制御側接続種類
G(PF)
ハンドル形状
レバーハンドル型
ボールシート材質
ふっ素樹脂
使用温度範囲 (℃)
-10::80
高さ (mm)
30
ハンドル径 (φ)
40
操作方式
手動式

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が50型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

BBPF

規格表

型式	−	色
BBPF11F	−	W

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		取手部色選択	T R(PT)	F G(PF)	L	￥基準単価	￥スライド単価
Type	No.	取手部色選択	T R(PT)	F G(PF)	L	1〜4コ	5〜20
BBPF	11F	指定無 (オレンジ) B (黒) W (白) Y (黄) BL (青)	1/8	1/8	43	1,180	910
	12F		1/8	1/4
	21F		1/4	1/8
	22F		1/4	1/4
	23F		1/4	3/8		1,220	860
	32F		3/8	1/4		1,220	860
	33F		3/8	3/8		1,240	1,010
	34F		3/8	1/2	55	1,660	1,460
	43F		1/2	3/8		1,660	1,460
	44F		1/2	1/2		1,400	1,170

型番リスト

表示件数

型番

供給側配管ねじの呼び

制御側配管ねじの呼び

長さ

(mm)

取手色

No.

RoHS?

最小発注数量

1/8	1/8	43	指定なし（オレンジ）	11F	10	1個
1/8	1/8	43	B(黒)	11F	10	1個
1/8	1/8	43	BL(青)	11F	10	1個
1/8	1/8	43	W(白)	11F	10	1個
1/8	1/8	43	Y(黄)	11F	10	1個
1/8	1/4	43	指定なし（オレンジ）	12F	10	1個
1/8	1/4	43	B(黒)	12F	10	1個
1/8	1/4	43	BL(青)	12F	10	1個
1/8	1/4	43	W(白)	12F	10	1個
1/8	1/4	43	Y(黄)	12F	10	1個
1/4	1/8	43	指定なし（オレンジ）	21F	10	1個
1/4	1/8	43	B(黒)	21F	10	1個
1/4	1/8	43	BL(青)	21F	10	1個
1/4	1/8	43	W(白)	21F	10	1個
1/4	1/8	43	Y(黄)	21F	10	1個
1/4	1/4	43	指定なし（オレンジ）	22F	10	1個
1/4	1/4	43	B(黒)	22F	10	1個
1/4	1/4	43	BL(青)	22F	10	1個
1/4	1/4	43	W(白)	22F	10	1個
1/4	1/4	43	Y(黄)	22F	10	1個
1/4	3/8	43	指定なし（オレンジ）	23F	10	1個
1/4	3/8	43	B(黒)	23F	10	1個
1/4	3/8	43	BL(青)	23F	10	1個
1/4	3/8	43	W(白)	23F	10	1個
1/4	3/8	43	Y(黄)	23F	10	1個
3/8	1/4	43	指定なし（オレンジ）	32F	10	1個
3/8	1/4	43	B(黒)	32F	10	1個
3/8	1/4	43	BL(青)	32F	10	1個
3/8	1/4	43	W(白)	32F	10	1個
3/8	1/4	43	Y(黄)	32F	10	1個
3/8	3/8	43	指定なし（オレンジ）	33F	10	1個
3/8	3/8	43	B(黒)	33F	10	1個
3/8	3/8	43	BL(青)	33F	10	1個
3/8	3/8	43	W(白)	33F	10	1個
3/8	3/8	43	Y(黄)	33F	10	1個
3/8	1/2	55	指定なし（オレンジ）	34F	10	1個
3/8	1/2	55	B(黒)	34F	10	1個
3/8	1/2	55	BL(青)	34F	10	1個
3/8	1/2	55	W(白)	34F	10	1個
3/8	1/2	55	Y(黄)	34F	10	1個
1/2	3/8	55	指定なし（オレンジ）	43F	10	1個
1/2	3/8	55	B(黒)	43F	10	1個
1/2	3/8	55	BL(青)	43F	10	1個
1/2	3/8	55	W(白)	43F	10	1個
1/2	3/8	55	Y(黄)	43F	10	1個
1/2	1/2	55	指定なし（オレンジ）	44F	10	1個
1/2	1/2	55	B(黒)	44F	10	1個
1/2	1/2	55	BL(青)	44F	10	1個
1/2	1/2	55	W(白)	44F	10	1個
1/2	1/2	55	Y(黄)	44F	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,140円 ( 1,254円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
980円 ( 1,078円 )	在庫品1日目当日出荷可能
980円 ( 1,078円 )	在庫品1日目当日出荷可能
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
980円 ( 1,078円 )	在庫品1日目当日出荷可能
980円 ( 1,078円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	8日目
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
1,920円 ( 2,112円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,990円 ( 2,189円 )	在庫品1日目当日出荷可能
1,990円 ( 2,189円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能

基本情報

【特長】トルクが軽く、開閉がスムーズな小型ボールバルブです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

部品名・材質表

部品番号	部品名	材　質	個数
①	ボディ	黄銅（クロムメッキ）	1
②	ソケット	黄銅（クロムメッキ）	1
③	ボール	黄銅（クロムメッキ）	1
④	ステム	黄銅	1
⑤	シート	ふっ素樹脂	2
⑥	リング	黄銅	1
⑦	Oリング	合成ゴム	2
⑧	ハンドル	プラスチック	1
⑨	ビス	鉄	1
⑩	キャップ	プラスチック	1
⑪	スプリングワッシャ	鉄	1

■特長
◦開閉がスムーズで確実です。
◦トルクが軽く、ハンドルを90°回すだけで確実に開閉できます。（図面の状態が開です。）

仕様

使用流体	油・空気・水
使用温度範囲	−10〜80℃(凍結なきこと)
常用使用圧力	0.98MPa

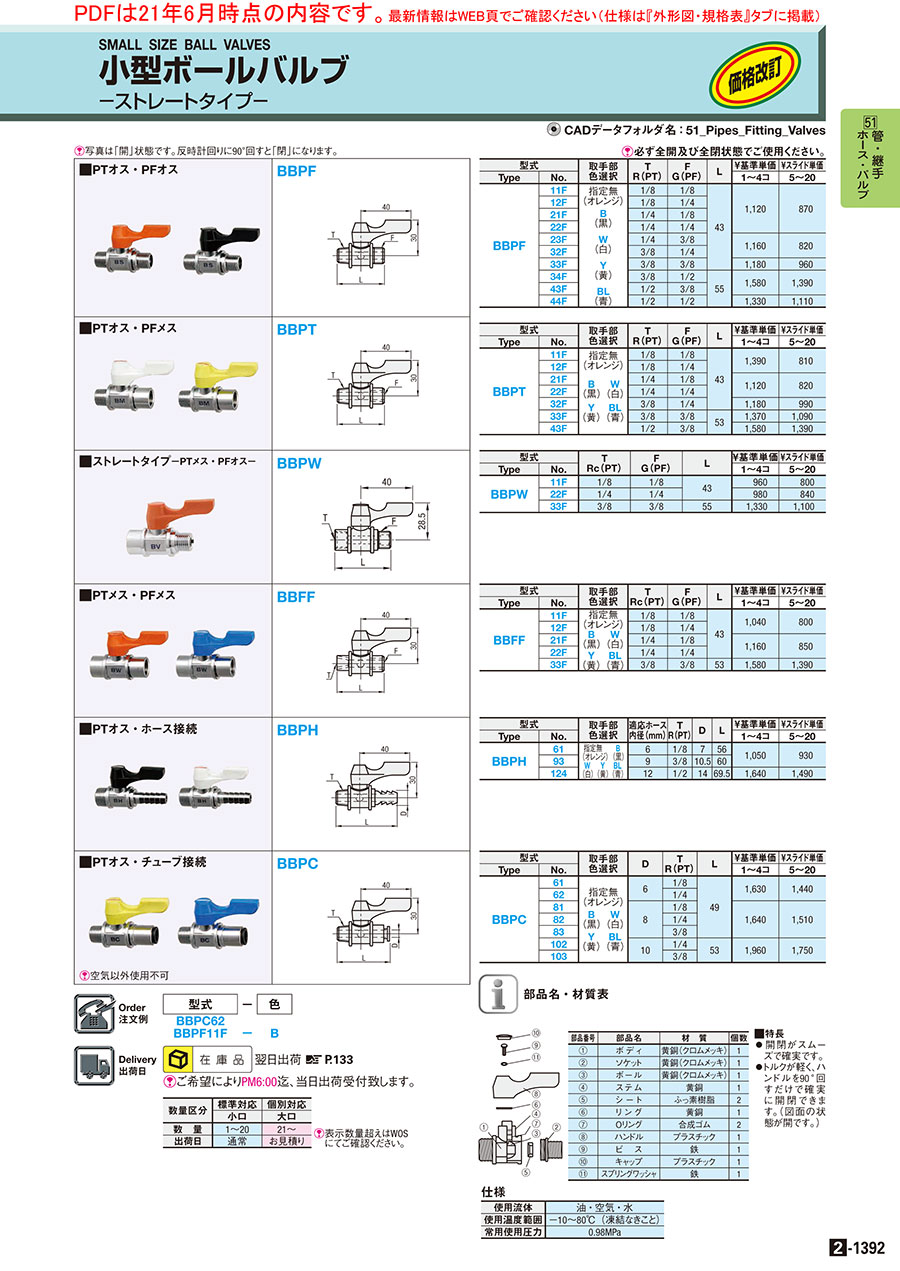

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ボールバルブ　レデューストボアタイプ
本体サイズが小さく、設置に場所を取らないボールバルブです。
ミスミ
ボールバルブ　フルボア（大流量）タイプ
大流量タイプのボールバルブです。
ミスミ
小型ボールバルブ　ストレートタイプ　ＰＴオス・ＰＴメス
トルクが軽く、開閉がスムーズな小型ボールバルブ(PTオス・PTメス)です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

小型ボールバルブ　ストレートタイプ　ＰＴオス・ＰＦオスのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

試作装置に使用しています

満足度：5.02024/03/22

新規に製作した社内設備用の試作の取り出し装置に使用しています。この商品を吸着パットに取り付けています。メーカーにこだわり...もっと読む

0人が参考にしています。

ドレンバルブ

満足度：5.02020/11/21

安価で取り付けも簡単です。コンパクトで狭い隙間にも入りやすい。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q本製品は真空装置に使えますか？

ボールバルブは構造上、真空に向いておりません。専用のバルブをご使用ください。
