ボールバルブ レデューストボアタイプ
ご注意
外形図・規格表
| BRTK | |

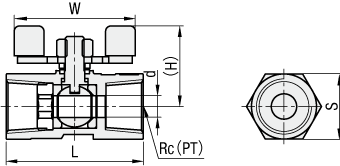

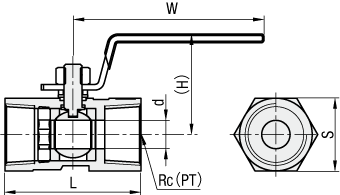

| A（レバーハンドル型） | B（蝶ハンドル型） |
 |  |
| BSFF・BSFFS | |
 |  |
| Type | [ M ]材質 | 最高使用圧力 | |
| 本体 | ボールシート | ||
| BRTK□ | C3771BE | グラスファイバー入りふっ素樹脂 | 水･油･空気：4.12MPa |
| BSFF□ | SCS13A | ふっ素樹脂 | 水･油･空気･ガス：4.12MPa 飽和蒸気：1MPa |
| BSFFS□ | SCS16A | ふっ素樹脂 | |
規格表
| 型式 |
| BRTKA10A BRTWB15A |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Rc (PT) | d | S | A形状 | B形状 | BRTK□ | BSFF□ | BSFFS□ | |||||||||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ||||||||||||
| Type | ハンドル形状 | No. | L | (H) | W | L | (H) | W | 1〜4コ | 5〜10コ | 1〜4コ | 5〜10コ | 1〜4コ | 5〜10コ | |||
| BRTK BSFF BSFFS | A (レバーハンドル型) B (蝶ハンドル型) | 8A | 1/4 | 4.5(5) | 17 | 39 | 31(35) | 60(65) | 39 | 25(27) | 35(51) | 2,380 | 2,140 | 1,230 | 1,100 | 1,500 | 1,350 |
| 10A | 3/8 | 6.8(7) | 21 | 44 | 36(39) | 70(68) | 44 | 29 | 40(55) | 2,850 | 2,550 | 1,280 | 1,140 | 1,600 | 1,440 | ||
| 15A | 1/2 | 9.2 | 25 | 56.5(59) | 41(42) | 85(82) | 56.5(59) | 35(33) | 55(57) | 3,210 | 2,890 | 1,590 | 1,420 | 1,980 | 1,790 | ||
| 20A | 3/4 | 12.5 | 32 | 59(60) | 44(45) | 85(82) | 59(60) | 39(38) | 55(57) | 4,060 | 3,660 | 1,870 | 1,680 | 2,280 | 2,060 | ||
| 25A | 1 | 16(15) | 38 | 71(72) | 48(51) | 100 | 71(−) | 40.8(−) | 69(−) | 5,720 | 5,150 | 2,420 | 2,170 | 2,840 | 2,690 | ||
| BSFF | A(レバーハンドル型) | 32A | 1 1/4 | 20 | 49 | 77 | 55 | 100 | − | − | − | 4,260 | 3,890 | ||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
2,620円 ( 2,882円 ) | 在庫品1日目当日出荷可能 |
- |
3,270円 ( 3,597円 ) | 在庫品1日目当日出荷可能 |
- |
3,540円 ( 3,894円 ) | 在庫品1日目当日出荷可能 |
- |
4,480円 ( 4,928円 ) | 在庫品1日目当日出荷可能 |
- |
6,410円 ( 7,051円 ) | 在庫品1日目当日出荷可能 |
- |
2,620円 ( 2,882円 ) | 在庫品1日目当日出荷可能 |
- |
3,230円 ( 3,553円 ) | 在庫品1日目当日出荷可能 |
- |
3,540円 ( 3,894円 ) | 在庫品1日目当日出荷可能 |
- |
4,480円 ( 4,928円 ) | 在庫品1日目当日出荷可能 |
- |
6,310円 ( 6,941円 ) | 在庫品1日目当日出荷可能 |
- |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
|
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
|
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
|
2,180円 ( 2,398円 ) | 在庫品1日目当日出荷可能 |
|
2,830円 ( 3,113円 ) | 在庫品1日目当日出荷可能 |
|
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
|
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
|
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
|
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
|
2,180円 ( 2,398円 ) | 在庫品1日目当日出荷可能 |
|
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
|
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
|
2,320円 ( 2,552円 ) | 在庫品1日目当日出荷可能 |
|
2,670円 ( 2,937円 ) | 在庫品1日目当日出荷可能 |
|
3,320円 ( 3,652円 ) | 在庫品1日目当日出荷可能 |
|
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
|
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
|
2,320円 ( 2,552円 ) | 在庫品1日目当日出荷可能 |
|
2,670円 ( 2,937円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】本体サイズが小さく、設置に場所を取らないボールバルブです。
