エア用カプラー ホース取付用プラグ ストレート型・L型

エア用カプラー ホース取付用プラグ ストレート型・L型
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
220円～1,980円
税込単価
242円～2,178円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エア用カプラー　スタンダードタイプ　おねじプラグ

ミスミ

エア用カプラー　スタンダードタイプ　おねじプラグ
4.5
通常価格(税別)： 250円 (税込価格：275円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エア用カプラー　スタンダードタイプ　ホース取付用ソケット

ミスミ

エア用カプラー　スタンダードタイプ　ホース取付用ソケット
4.8
通常価格(税別)： 790円 (税込価格：869円)

通常出荷日：在庫品1日目

【特長】・ストレート型/L型チューブ取り付け用タイプをご用意しております。

詳細情報を確認する

ご注意

  • 2017年7月31日、価格改定いたしました。新価格はカタログPDFをご参照ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が7型番あります。
数量：

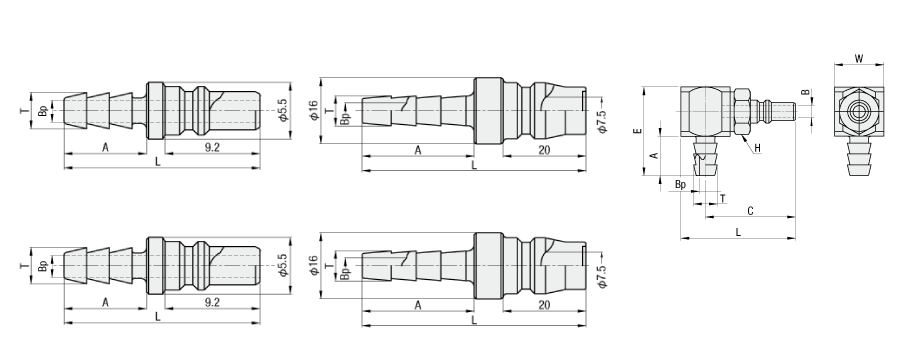

外形図・規格表

●●●:関連画像

【ストレート型】

MCPH

No.2.5，No.4

【L型】

MCPHLS

No.6.5，No.8

MCPHS

No.4

No.8

型式[ M ]材質[ S ]表面処理
TypeNo.
MCPH2.5真鍮めっき処理
4
6.5鋼鉄クロムメッキ
8
MCPHS4SUS304-
8
MCPHLS4SUS304-

規格表

型式
MCPH8
【ストレート型】
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式適応ホース
内径(mm)		LAT 質量(g)MCPHMCPHS
Bp￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo. 1～9コ10～2930~1～9コ10～2930～
MCPH2.531983.51.21.2220180170---
441984.82.51.2180175170---
6.56.554277.24.524270270220---
8857309528260260230---
MCPHS441984.82.51.3---730540510
8857309527---930830830
[ ! ]表示数量超えはWOSにてご確認ください。
【L型】
・下表の価格表は25年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式
適用チューブ
内径(mm)
L
C
A
E
T
Bp
W
二面幅
H
内径B
質量(g)
￥基準単価
￥スライド単価
Type
No.
1~9コ
10~29
30～
MCPHLS
4
4
(23.3)
(18.3)
8
18
4.8
2.5
10
8
2.5
9.0
1,650
1,500
1,465
[ ! ]表示数量超えはWOSにてご確認ください。
使用可能流体タイプ適合する組合せ型番異サイズ
組合せ可否		備考
プラグソケット
空気
（一部水も可）		チューブ接続用タイプMCPC MCPCS MCPCL MCPCLS
MCPH MCPHS MCPM MCPMS MCPHLS		MCSC MCSCS MCSCL MCSCLS
MCSCB MCSCBS
MCSH MCSHS MCSM MCSMS		○[ ! ]MCPC/MCPCS/MCSC/MCSCSは､
サイズ4･6のみです。
[ ! ]MCPM/MCPMS/MCSM/MCSMSは、サイズ5,10のみ
MCPHはサイズ2.5,4のみ、MCPHS/MCSH/MCSHS/MCPHLS
サイズ4のみです。
空気
（一部水も可）		スタンダードタイプ
（ロータリー/ロック/分岐
タイプ含む）		MCPM MCPMS MCPF MCPFS
MCPH MCPHS MCPCN
MCPC MCPCS MCPRM MCPRF
（MCRN MCRT MCLTR MCRE）		MCSM MCSMS MCHSM MCSF MCSFS MCHSF
MCSH MCSHS MCHSH MCSCN
MCSC MCSCS MCSTM MCSTFN MCSTH
（MCRN MCRT MCLTR MCRE）		○[ ! ]MCPC/MCPCS/MCSC/MCSCSは､
サイズ8･10のみです。
分岐タイプは､プラグ/ソケット両形状を
所持しています。
[ ! ]MCPH/MCPHS/MCPM/MCPMSは、
MCSH/MCSHS/MCSM/MCSMS
上記サイズ以外のみです。
空気
（一部水も可）		軽量タイプKSCPM KSCPF
KSCPH KSCPN		KSCSM KSCSF
KSCSH KSCSN		○―
空気
（一部水も可）		ミニチュアタイプNMCPM NMCPMS NMCPF NMCPFS
NMCPH NMCPHS NMCPHL NMCPHLS		NMCSM NMCSMS NMCSHB NMCSHBS
NMCSH NMCSHS NMCSHL NMCSHLS		○―
空気
（一部水も可）		高耐薬（SUS316）タイプMCPMSS MCPFSS MCPHSSMCSMSS MCSHSS×―
水・油・空気ノーバルブタイプQNPFC QNPFS QNPMC QNPMS
QNPHC QNPHS		QNSFC QNSFS QNSMC QNSMS
QNSHC QNSHS		×[ ! ]おねじ /めねじタイプと、ホース接続用
　　タイプを組み合わせてご使用の際は、
　　サイズにご注意ください。
水・油・空気バルブタイプQBPFC QBPFSQBSFC QBSFS×―
水・油・空気大流量バルブタイプQBPFCH QBPFSHQBSFCH QBSFSH×―
水・油・空気210高圧バルブタイプQBPHTQBSHT×―
水・油・空気350高圧バルブタイプQBPHTPQBSHTP×―
[ ! ]上記サイズ以外の型番

仕様・概要

仕様

　
型式MCPH2.5,4 MCPHS4左記以外
タイププラグ
使用流体空気/水(SUSタイプ)
使用温度範囲-20～180℃
最高圧力1.0MPa1.5MPa
耐圧力1.5MPa2.0MPa
バルブ構造片路開閉型

型番リスト

表示件数
  • 1
    • 型番
    MCPH2.5
    MCPH4
    MCPH6.5
    MCPH8
    MCPHLS4
    MCPHS4
    MCPHS8

    本体材質

    最高使用圧力

    (MPa)

    適用ホース呼び内径

    形状

    		RoHS?最小発注数量
    [銅合金] 真鍮(めっき処理)
    ０～1.0
    2.5
    ストレート型
    10
    1個
    [銅合金] 真鍮(めっき処理)
    ０～1.0
    4
    ストレート型
    10
    1個
    [スチール] 鋼鉄(クロムメッキ)
    ０～1.5
    6.5
    ストレート型
    10
    1個
    [スチール] 鋼鉄(クロムメッキ)
    ０～1.5
    8
    ストレート型
    10
    1個
    [ステンレス] SUS304
    ０～1.5
    4
    L型
    10
    1個
    [ステンレス] SUS304
    ０～1.0
    4
    ストレート型
    10
    1個
    [ステンレス] SUS304
    ０～1.5
    8
    ストレート型
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    260円
    ( 286円 )
    在庫品1日目当日出荷可能
    220円
    ( 242円 )
    在庫品1日目当日出荷可能
    320円
    ( 352円 )
    在庫品1日目当日出荷可能
    310円
    ( 341円 )
    在庫品1日目当日出荷可能
    1,980円
    ( 2,178円 )
    在庫品1日目当日出荷可能
    880円
    ( 968円 )
    在庫品1日目当日出荷可能
    1,120円
    ( 1,232円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】・ストレート型/L型チューブ取り付け用タイプをご用意しております。

    ご注意

    • 2017年7月31日、価格改定いたしました。新価格はカタログPDFをご参照ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    仕様
    Typeプラグ
    使用流体空気/水(SUSタイプ)
    使用温度範囲－20〜80℃
    最高使用圧力1.5MPa
    耐圧力2.0MPa
    シール材質ニトリルゴム
    バルブ構造片路開閉型

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1471

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
