型式		ねじ径 T	L	二面幅 H				質量(g)	￥基準単価	￥スライド単価
型式					A	B	Bp		￥基準単価	￥スライド単価
Type	No.								1～9コ	10～29	30~
MCPM	5	M5×0.8	17	7	4.5	2.5	-	1.9	220	180	170
	10	Rc1/8	26	11	-	2.5	-	9	210	180	170
	20	Rc1/4	41	14	-	-	7.5	27	280	280	230
	30	Rc3/8	42	19	-	-	7.5	43	280	280	220
	40	Rc1/2	46	22	-	-	12	65	440	440	360
MCPMS	5	M5×0.8	17	8	4.5	2.5	-	2.2	710	620	590
	10	Rc1/8	26	11	-	2.5	-	8.1	740	640	610
	20	Rc1/4	41	14	-	-	7.5	26	940	830	830
	30	Rc3/8	42	19	-	-	7.5	41	940	830	830
	40	Rc1/2	46	22	-	-	12	60	1,490	1,340	1,340

[ ! ]表示数量超えはWOSにてご確認ください。

使用可能流体	タイプ	適合する組合せ型番		異サイズ組合せ可否	備考
使用可能流体	タイプ	プラグ	ソケット	異サイズ組合せ可否	備考
空気（一部水も可）	チューブ接続用タイプ	MCPC MCPCS MCPCL MCPCLS MCPH MCPHS MCPM MCPMS	MCSC MCSCS MCSCL MCSCLS MCSCB MCSCBS MCSH MCSHS MCSM MCSMS	○	[ ! ]MCPC/MCPCS/MCSC/MCSCSは､サイズ4･6のみです。 [ ! ]MCPM/MCPMS/MCSM/MCSMSは、サイズ5,10のみ MCPHはサイズ2.5,4のみ、MCPHS/MCSH/MCSHS サイズ4のみです。
空気（一部水も可）	スタンダードタイプ（ロータリー/ロック/分岐タイプ含む）	MCPM MCPMS MCPF MCPFS MCPH MCPHS MCPCN MCPC MCPCS MCPRM MCPRF （MCRN MCRT MCLTR MCRE）	MCSM MCSMS MCHSM MCSF MCSFS MCHSF MCSH MCSHS MCHSH MCSCN MCSC MCSCS MCSTM MCSTFN MCSTH （MCRN MCRT MCLTR MCRE）	○	[ ! ]MCPC/MCPCS/MCSC/MCSCSは､サイズ8･10のみです。分岐タイプは､プラグ/ソケット両形状を所持しています。 [ ! ]MCPH/MCPHS/MCPM/MCPMSは、 MCSH/MCSHS/MCSM/MCSMS 上記サイズ以外のみです。
空気（一部水も可）	軽量タイプ	KSCPM KSCPF KSCPH KSCPN	KSCSM KSCSF KSCSH KSCSN	○	―
空気（一部水も可）	ミニチュアタイプ	NMCPM NMCPMS NMCPF NMCPFS NMCPH NMCPHS NMCPHL NMCPHLS	NMCSM NMCSMS NMCSHB NMCSHBS NMCSH NMCSHS NMCSHL NMCSHLS	○	―
空気> （一部水も可）	高耐薬（SUS316）タイプ	MCPMSS MCPFSS MCPHSS	MCSMSS MCSHSS	×	―
水・油・空気	ノーバルブタイプ	QNPFC QNPFS QNPMC QNPMS QNPHC QNPHS	QNSFC QNSFS QNSMC QNSMS QNSHC QNSHS	×	[ ! ]おねじ /めねじタイプと、ホース接続用タイプを組み合わせてご使用の際は、サイズにご注意ください。
水・油・空気	バルブタイプ	QBPFC QBPFS	QBSFC QBSFS	×	―
水・油・空気	大流量バルブタイプ	QBPFCH QBPFSH	QBSFCH QBSFSH	×	―
水・油・空気	210高圧バルブタイプ	QBPHT	QBSHT	×	―
水・油・空気	350高圧バルブタイプ	QBPHTP	QBSHTP	×	―

[ ! ]上記サイズ以外の型番

仕様・概要

仕様

型式	MCPM5,10 MCPMS5,10	左記以外
タイプ	プラグ
使用流体	空気/水(SUSタイプ)
使用温度範囲	-20～80℃	-20～180℃
最高圧力	1.0MPa	1.5MPa
耐圧力	1.5MPa	2.0MPa
シール材質	ニトリルゴム	-
バルブ構造	片路開閉型

型番リスト

表示件数

型番

本体材質

ねじの種類

ねじの呼び(inch)

使用温度範囲

(℃)

最高使用圧力

(MPa)

RoHS?

最小発注数量

[銅合金] 真鍮(めっき処理)	M（メートルねじ）	M5×0.8	-20～80	０～1.0	10	1個
[銅合金] 真鍮(めっき処理)	R（管用テーパねじ）	1/8	-20～80	０～1.0	10	1個
[スチール] 鋼鉄(クロムメッキ)	R（管用テーパねじ）	1/4	-20～180	０～1.5	10	1個
[スチール] 鋼鉄(クロムメッキ)	R（管用テーパねじ）	3/8	-20～180	０～1.5	10	1個
[スチール] 鋼鉄(クロムメッキ)	R（管用テーパねじ）	1/2	-20～180	０～1.5	10	1個
[ステンレス] SUS304	M（メートルねじ）	M5×0.8	-20～80	０～1.0	-	1個
[ステンレス] SUS304	R（管用テーパねじ）	1/8	-20～80	０～1.0	-	1個
[ステンレス] SUS304	R（管用テーパねじ）	1/4	-20～180	０～1.5	10	1個
[ステンレス] SUS304	R（管用テーパねじ）	3/8	-20～180	０～1.5	10	1個
[ステンレス] SUS304	R（管用テーパねじ）	1/2	-20～180	０～1.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

260円 ( 286円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
850円 ( 935円 )	在庫品1日目当日出荷可能
890円 ( 979円 )	在庫品1日目当日出荷可能
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能

基本情報

【特長】・おねじタイプ、プラグ(おす)のエア用カプラーです。

ご注意

2017年7月31日、価格改定いたしました。新価格はカタログPDFをご参照ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

仕様

Type	プラグ
使用流体	空気/水(SUSタイプ)
使用温度範囲	－20〜80℃
最高使用圧力	1.5MPa
耐圧力	2.0MPa
シール材質	ニトリルゴム
バルブ構造	片路開閉型

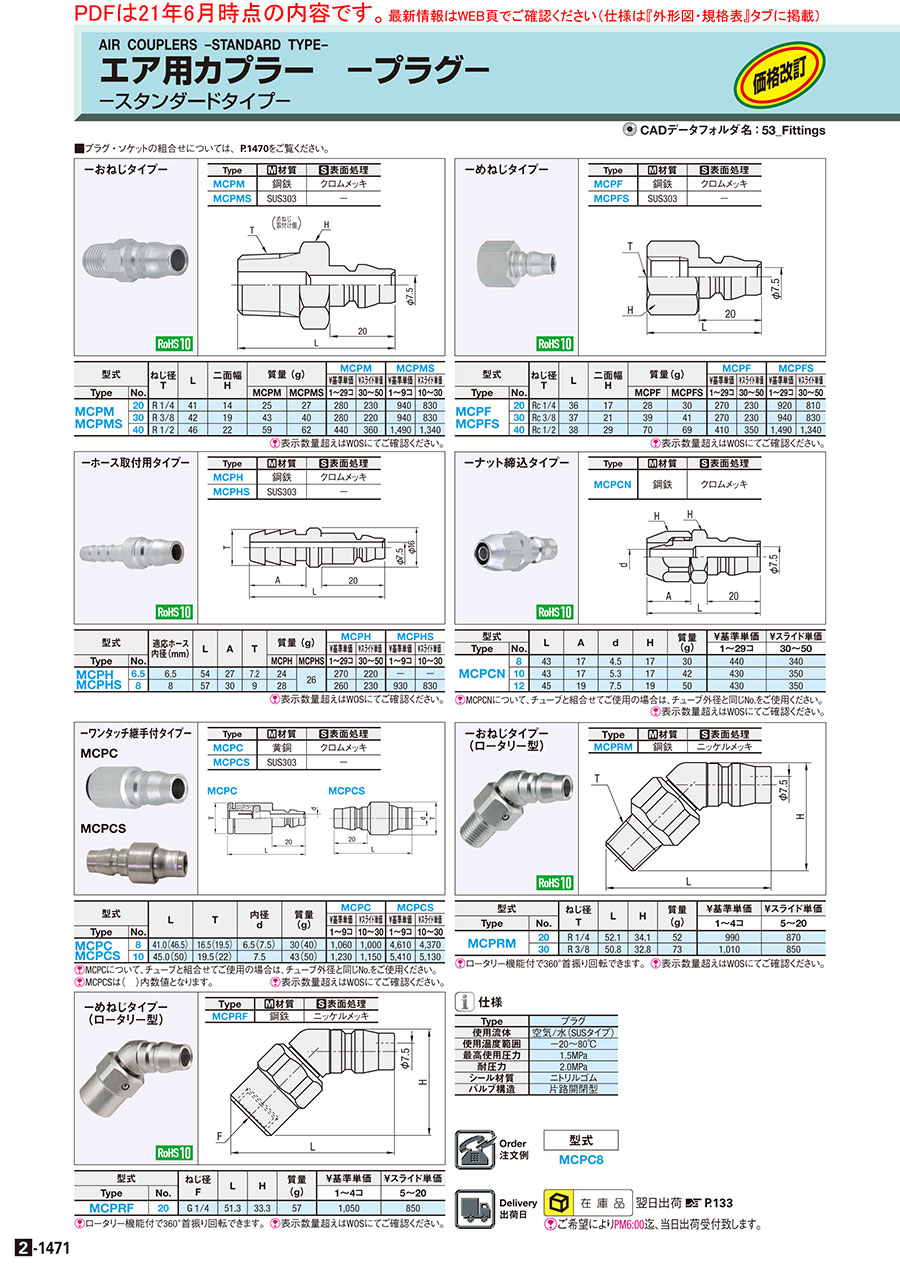

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
エア用カプラー　スタンダードタイプ　おねじソケット
おねじタイプ、ソケット(めす)のカプラです。
ミスミ
エア用カプラースタンダードタイプめねじプラグ
めねじタイプ、プラグ(おす)のカプラです。
ミスミ
エア用カプラー　スタンダードタイプ　ワンタッチ継手付プラグ
ワンタッチ継手付、ソケット(めす)のカプラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エア用カプラー　スタンダードタイプ　おねじプラグのレビュー

4.4平均満足度：4.431件のレビュー

星5
65%
星4
26%
星3
6%
星2
0%
星1
3%

おねじプラグとして

満足度：5.02019/07/01

劣化で痛みやすい部分なので数個は在庫で持っておくと、エアー漏れに対応できます。

2人が参考にしています。

金型エアー配管

満足度：5.02019/10/01

鋼材にネジを切りエアーを通すのに使用しました。コストも安く助かります。

1人が参考にしています。

エアガンに取付

満足度：5.02018/05/25

購入したエアガンにカプラーが付いていなかったので同時購入して取り付けた

1人が参考にしています。

ガス配管

満足度：5.02018/01/31

エア・コンプレッサーとの接続に使っていますが、規格に沿った製品でかつ廉価なのでお勧めです。

1人が参考にしています。

良いです

満足度：5.02016/09/02

新たに追加するにあたり、安価なものを購入いたしましたが、遜色なく使用できています

1人が参考にしています。

31件全て見る

よくあるご質問（FAQ）

Q使用温度範囲を教えてください。

　-20～80℃です。
